Технология беспроводного доступа WIMAX
Беспроводные технологии
WiMAX
WiMAX (Worldwide Interoperability for Microwave Access) — телекоммуникационная технология, основанная на стандарте IEEE 802.16, разработана с целью предоставления универсальной беспроводной связи на больших расстояниях для широкого спектра устройств (от рабочих станций и портативных компьютеров до мобильных телефонов).
Область использования
WiMAX подходит для решения следующих задач:
Соединения точек доступа Wi-Fi друг с другом и
другими сегментами Интернета.
Обеспечения беспроводного широкополосного доступа
как альтернативы выделенным линиям и DSL.
Предоставления высокоскоростных сервисов передачи данных и телекоммуникационных услуг.
Создания точек доступа, не привязанных к
географическому положению.
Характеристики стандарта 802.16
Дальность действия до 50 километров;
Охватываемый диапазон частот от 2 ГГц до 66 ГГц;
Максимальная скорость передачи данных на сектор: до 70 Мбит/с на сектор одной базовой станции. Типовая базовая станция имеет до 6 секторов;
Качество обслуживания контролируется на уровне управления доступом к среде.
Версии стандарта WIMAX
Fixed WiMAX - фиксированный доступ;
Nomadic WiMAX - сеансовый доступ;
Portable WiMAX - доступ в режиме перемещения;
Mobile WiMAX - мобильный доступ.
Фиксированный доступ
Фиксированный доступ
Спецификация 802.16d или 802.16-2004 утверждена в 2004 году.поддерживается в зонах с наличием либо отсутствием прямой видимости;
пользовательские устройства представляют собой стационарные модемы для установки вне и внутри помещений, а также PCMCIA-карты для ноутбуков;
в большинстве стран под эту технологию отведены диапазоны 3,5 и 5 ГГц.
Физический уровень
Используется ортогональное частотное мультиплексирование (OFDM).
Поток передаваемых данных распределяется по множеству частотных подканалов и передача ведется параллельно на всех этих подканалах.
В режиме OFDM предусмотрена одновременная передача на 256 поднесущих.
Используется модуляция QPSK, 16QAM и 64QAM.

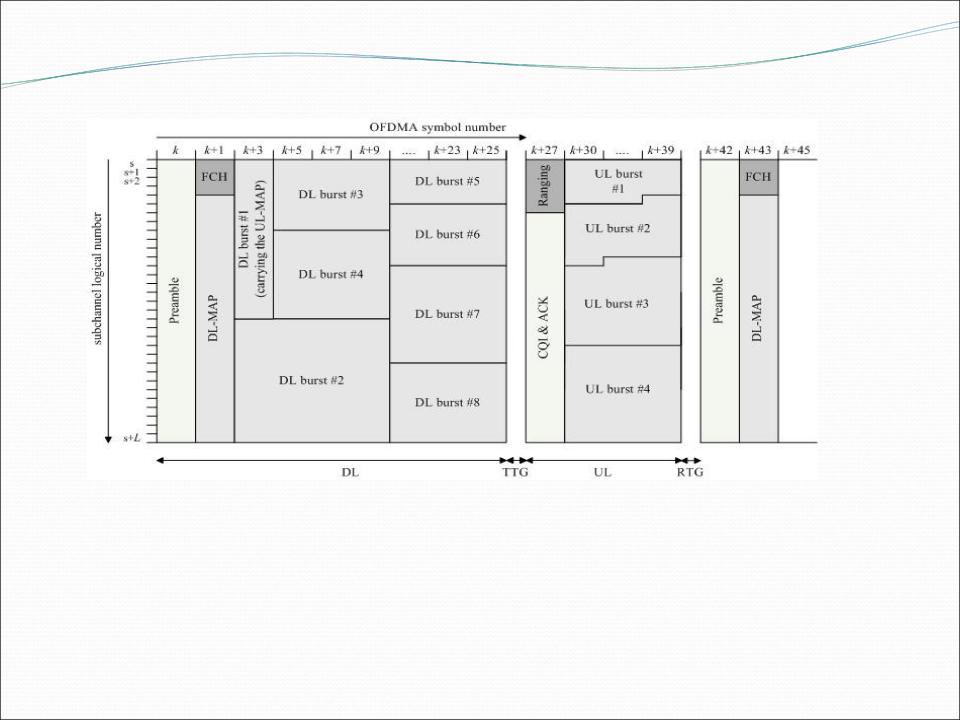

Структура OFDM кадра
Preamble - используется для синхронизации;
Frame Control Header (FCH) – содержит информацию о конфигурации кадра (длину кадра, используемую кодировку сообщений и годные к использованию подканалы);
DL-MAP and UL-MAP – обеспечивают распределение подканалов и другую информацию для подкадров DL и UL ;
UL Ranging – используется для мобильных станций, для регулировки частоты, мощности.
UL CQICH – размещены данные по состоянию канала обратной связи.
UL ACK – содержит информацию подтверждения соединения(DL – прямой канал, UL – обратный канал).
Построение сети фиксированного доступа
Построение сети фиксированного беспроводного доступа предполагает использование трех типов оборудования:
базовая станция, может размещаться на высотном объекте: здании или вышке;абонентская станция;оборудования для организации связи между базовыми станциями.
Базовая станция WiMAX представляет собой модульное решение, которое может по мере необходимости дополняться различными блоками, например, модулями для связи с магистральной сетью провайдера. В минимальной конфигурации устанавливается модуль радиоинтерфейса и модуль соединения с проводной сетью.
В сетях доступа на базе WiMAX найдут применение как узконаправленные антенны, так и антенны с более широким сектором охвата, вплоть до всенаправленных.
