Приложение 13 расчет и проектирование фундаментов из коротких козловых свай
1. Особенностью козловых свай является их наклон к вертикали, в результате чего увеличивается площадь опирания на грунт и изменяются условия работы сваи в грунте. Это несколько повышает несущую способность свай на вертикальные вдавливающие и весьма существенно повышает сопротивление свай горизонтальным нагрузкам.
2. Несущая способность фундамента с козловыми сваями складывается из сопротивления грунта под острием, сил трения по их боковым поверхностям и дополнительных сил сопротивления от отпора грунта по нижней наклонной боковой поверхности сваи на участке, расположенном в ее верхней части.
3. Короткие козловые сваи можно применять для устройства фундаментов под стены и колонны. При ленточных ростверках могут быть применены парные или одиночные сваи. Для устройства фундаментов под колонны могут быть использованы парные козловые сваи и сваи, погружаемые с наклоном от центра фундамента в различных направлениях (рис. 1).
0355S10-07573

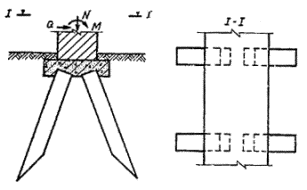

Рис. 1. Типы фундаментов из козловых свай
а - ленточные; б, в - отдельно стоящие прямоугольные
4. Короткие козловые сваи, образуемые из свай или забивных блоков с односторонним заострением, могут быть использованы при возведении арочных сооружений, в которых возникают горизонтальные нагрузки (рис. 2).
0355S10-07573
Рис. 2. Конструктивная схема фундаментов на сваях с односторонним заострением
5. Фундаменты из коротких козловых свай рекомендуется применять в глинистых грунтах с показателем консистенции IL >0,4, а также в пылеватых и мелких песках.
6. Размеры свай и угол их наклона выбираются в зависимости от величины и характера нагрузок и от инженерно-геологических условий строительной площадки. Угол наклона свай к вертикали рекомендуется принимать в пределах 7 - 20.
7. Головы свай должны располагаться на минимальном расстоянии друг от друга, определяемом условиями забивки и конструктивными особенностями сооружения.
8. Несущая способность забивной козловой сваи по грунту определяется по формуле
0355S10-07573
,
(1)
где т - коэффициент условий работы, равный 1;
R - расчетное сопротивление грунта под нижним концом сваи;
F - площадь поперечного сечения сваи, м2;
и - периметр сваи, м;
fi - расчетное сопротивление по боковой поверхности i-го слоя грунта;
li - толщина i-го слоя грунта, расположенного в пределах верхнего участка сваи длиной 2 м;
dн - размер нижней стороны сечения наклонной сваи, м;
-
дополнительное сопротивление от отпора
грунта на боковой поверхности нижней
наклонной грани сваи, расположенной в
пределах верхнего ее участка длиной 2
м, тс/м2,
определяемое по таблице.
9. Для устройства фундаментов на козловых сваях иногда используют призматические сваи с односторонним заострением, погружаемые попарно. При внедрении таких свай в грунт за счет возникновения реактивного сопротивления грунта по скошенной поверхности сваи возникает момент, который поворачивает сваю в грунте относительно шарнирного закрепления головки сваи в наголовнике. Ввиду возникновения больших моментов в самой свае, а также невозможности значительного поворота длинных свай в грунте рекомендуется принимать длину таких свай не более 4 - 5 м, а сечение их может быть увеличено до сечения забивных блоков.
Глубина расположения слоя грунта, м |
Величина
отпора грунта
| |||
0 |
0,4 |
0,7 |
0,8 | |
1 |
10,5 |
8,5 |
3,5 |
2,4 |
2 |
9 |
7,5 |
3 |
2,2 |
3 |
7,5 |
6 |
2,5 |
2 |
4 |
6,5 |
5 |
2 |
1,8 |
5 |
5 |
4 |
1,8 |
1,6 |
6 |
3 |
2,5 |
1,5 |
1,4 |
Примечание.
Для промежуточных значений il
величины
определяются
по интерполяции.
Прочность сваи должна проверяться на воздействие момента, который возникает при погружении сваи в грунт.
10. Угол наклона сваи с односторонним заострением к вертикали при полном ее погружении в грунт может быть определен по формуле
0355S10-07573
(2)
где l - длина сваи, м;
- угол заострения сваи, град;
- коэффициент угла скольжения, который зависит от отношения v = l/b (где b - размер стороны сечения сваи в плоскости поворота сваи) и определяется по графику (рис. 3);
0355S10-07573
Рис. 3. Зависимость от для различных значений v = l/b
е - основание натурального логарифма:
А - полное перемещение головы сваи по вертикали при погружении сваи в грунт. Определяется по формуле
A = l - hг, (3)
где hг - высота головы сваи, выступающей над поверхностью грунта.
Пользуясь формулой (2), можно заранее определить угол наклона сваи и рассчитать необходимую величину погружения сваи с односторонним заострением.
Отношение v = l/b рекомендуется принимать в пределах 5 - 20.
