Приложение 6 расчет осадок свайных фундаментов опор мостов
Расчет осадок свайных фундаментов опор мостов рекомендуется производить с использованием эквивалентного модуля общей деформации Еэ.о как условного фундамента на естественном основании, габариты которого принимаются в соответствии с указаниями п. 7.1 главы СНиП II-17-77.
Величина полной осадки свайного фундамента S, см, в этом случае может быть определена по формуле
0355S10-07573
(1)
где ni - число слоев, на которые разбита расчетная сжимаемая толща, ограниченная глубиной z, м, определяемой в соответствии с указаниями прил. 3 главы СНиП II-15-74;
pi - полусумма дополнительных (к природному) вертикальных нормальных давлений, кгс/см2, возникающих на верхней и нижней границах i-го слоя грунта от давления, передаваемого условным фундаментом, определяемых в соответствии с указаниями прил. 3 главы СНиП II-15-74;
hi - толщина i-го слоя грунта, см;
Еэ.о - эквивалентный модуль общей деформации, величину которого рекомендуется определять по графикам рис. 1 и 2;
0355S10-07573

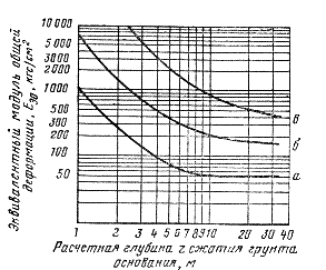

Рис. 1. График для определения эквивалентного модуля общей деформации песка
a - для рыхлых песков с коэффициентом пористости - 0,8 при любом зерновом составе и для пылеватых песков средней плотности; б - для мелких песков средней плотности с коэффициентом пористости - 0,7; в - для плотных песков с коэффициентом пористости - 0,6
0355S10-07573
Рис. 2. График для определения эквивалентного модуля общей деформации глинистых грунтов
с - осадка, см, одиночкой сваи или сваи-оболочки от расчетной нагрузки Р, определяемая по графику рис. 3;
я - дополнительная осадка, см, возникающая в результате обжатия грунтового ядра круглых полых свай и свай-оболочек, погружаемых с открытым нижним концом, принимаемая для сплошных и полых круглых свай с закрытым нижним концом равной нулю, а для полых круглых свай с открытым нижним концом и для свай-оболочек - в соответствии с данными табл. 1 в зависимости от давления Ро, действующего по площади торца грунтового ядра.
0355S10-07573
Рис. 3. График для определения осадки одиночной железобетонной сваи, погруженной в пески
Дополнительная осадка сваи и сваи-оболочки, возникающая за счет обжатия грунтового ядра я, см
|
Ро, кгс/см2 |
Осадка я, см, при диаметре грунтового ядра, м | ||
|
0,5 |
1,5 |
2,5 | |
|
10 |
0,3 |
0,6 |
1 |
|
20 |
0,5 |
1 |
1,5 |
|
30 |
0,7 |
1,4 |
2 |
|
40 |
0,9 |
1,8 |
2,5 |
|
50 |
1 |
2 |
3 |
|
60 |
1,1 |
- |
- |
|
70 |
1,2 |
- |
- |
|
80 |
1,3 |
- |
- |
|
90 |
1,4 |
- |
- |
|
100 |
1,5 |
- |
- |
Примечания: 1. Таблица составлена для случая, когда высота грунтового ядра в оболочке более 2 м.
2. Для промежуточных диаметров ядра значения величин я определяют интерполяцией.
3. Для оболочек с грунтовым ядром диаметром 1,5 м и более величины Ро ограничены 50 кгс/см2, так как допускать в этом случае большие давления не рекомендуется.
