Конструкции многопроволочных жид трехдольных кабелей представлены на рис. I.

Для сечений 25, 35, 50 и 70 мм² до уплотнения справедливы следующие соотношения конструктивных параметров [I]:

а =5,73d, в =2,07d, R = 3,43d, r =1,5d (рис. 1,a).

Для сечений 95 и 120 мм² и первого повива сечений 150, 185 и 240 мм² [I]

а= 7d , в = 2,5d, R=4d, r =1,5d, H=2,88d.

Конструктивные параметры комбинированных жил по первому повиву до уплотнения (рис. 2):

R=d+D, a=D+4d, , r =1,5d,

где D- диаметр сердечника

Зная эти параметры, можно расчитать периметр по центрам проволок первого повива, а, значит, и число проволок в пививе.

Рис. 2. Конструкция неуплотненных комбинированных жил

Так, для многопроволочной жил сечением 25-70 мм²

Периметр по центрам проволок

(2)

При =45° и = 90° уравнение примет вид

(3)

Число проводов в повиве

(4)

Периметр по повиву

П₁ =3,14*3,43d+3,14*1,5d=4,93*3,14d=15,45d (5)

Эквивалентный диаметр по повиву

(6)

Если рассчитать по формулам (I) и (2) периметры по центрам проволок внешнего повива сечением 95, 120 мм² и по первому повиву жил сечением 150-240 мм², то

П₀=15,4d (7)

n=15

П₁=18,56 (8)

d=18,56d/ (9)

Число проводок в первом повиве у комбинированных жил зависит от соотношения диаметров сердечника D и проволок d в повиве[2]:

D/d	1,85	2,2	2,6	3	3,4
n	12	13	14	15	16

Если D/d=3, то для расчета П₀,П₁,d_эк справедливы формулы (7,8,9). Когда же D/d отлично от трех, в выражениях (1,2) R, а, b необходимо заменить через d .Например, при n=12 D будет равно 1,85d , тогда R=2,85d , a=5,85d, b=1,925d (cм. риc. 2). По формулам (1,2,6) можно рассчитать периметр по первому повиву и эквивалентный диаметр.

Шаг скрутки проволок в жилу

h=mD_n (10)

где m - коэффициент скрутки (для внутреннего повива m – не более 24, для внешнего повива m=12,5-16);[4]

D_n - диаметр по повиву. Для секторных и сегментных следует взять эквивалентный диаметр по повиву.

Эквивалентный диаметр по внешнему повиву (для жил сечением 150-240 мм²) с достаточной для расчета шага скрутки точностью можно считать равным d_эк готовой уплотненной жилы (табл. 1,2).

Шаг подкрутки должен быть равен шагу обжей скрутки (см. § 3).

2. Обмотка бумажными лентами

Для изоляции силовых кабелей напряжением 1-35 кв используется бумага марок K-I20, KM-I20, реже K-I70 (ддя поясной изоляции), толщиной 0,12 и 0,17 мм соответственно. Число лент по толщине

(11)

где - толщина фазной или поясной изоляции, мм;

 - толщина бумажной лент;

К – коэффициент, учитывающий вытяжку и первоначальную влажность бумаги,К=1,1.

Есди n_ окажется дробным числом то его следует округлить до целого в меньшую или большую сторону с таким расчетом, чтобы толщина изоляции не вышла за пределы допустимого. (Допуск по толщине изоляции + 0,1 мм,- 0,05 мм) [4].

На жилу или на полупроводящий экран жил кабелей на 6 кв и выше первая бумажная лента накладывается о положительным перекрытием 1-2 мм, остальные - с отрицательным 0,5-2 им.

На жилы кабелей 1-3 кВ все бумажные ленты накладываются с отрицательным перекрытием 0,5-2 мм

Зазор измеряется перпендикулярно ленте [4].

Первая лента полупроводящего экрана на жилу кабелей 20-35 кв накладывается с положительным перекрытием 1-2 мм, остальные с отрицательным - 0,5-2 мм.

По изоляции кабелей 20-30 кВ первая лента из полупроводящей бумаги накладывается с отрицательным перекрытием 0,5-2 мм, вторая с положительным - 1-2 мм.

По изоляции кабелей 6-10 кb полупроводящая лента бумаги накладывается с положительным.перекрытием 1-2 мм, а металлизированная перфорированная лента по изоляции – положительным перекрытием 1-2 мм металлом к оболочке.

Направление обмотки [4] двух-, трех-, четырехжильных кабелей на 1-3 кВ:

1) многопроволочные жилы всех сечений - левое;

2) однопроволочвые жилы до 50 мм² включительно – левое.

Допускается наложение 2 лент от жилы вправо;

3) однопроволочные жилы сечением 70-120 мм² - левое; трехжилъных кабелей на 6-10 кв с поясной изоляцией:

1. 1) многопроволочные жилы всех сечений: первые 6-8 лент правое, остальные - левое;

2. 2) однопроволочные жилы сечением до 50 мм² включительно:первые 6-8 лент - правое, остальные - левое;

3) однопроволочные жилы сечением 70-120 мм² - левое;

3. 4)ленты поясной изоляции накладываются влево: одножильных кабелей и кабелей типа ОСБ всех напряжений (до 35 кв):

1) при совместной скрутке и изолировании многопроволочных жил кабелей на 1-6 кВ и изолировании однопроволочных жил кабелей на 1-6 кв - правое.

Допускается чередование направления наложения бумажных лент .не менее чем через каждые 6-8 лент. Но первые 6-8 лент должны накладываться вправо;

1) при изолировании однопроволочных и скрученных многопроводочных жил всех сечений кабелей на все напряжения -левое.

Допускается чередование наложения лент, но первые 6-8 лент должны быть наложены влево.

Ширина бумажной ленты зависит от сечения и номинального

напряжения, и пределы ее указаны в табл. 3,4.

3.Общая скрутка силовых кабелей.

Диаметр по скрутке изолированных жил можно подсчитать по нижеприведенным формулам.

Таблица 3. Рекомендуемая ширина бумажных лент фазной изоляции

для одножильных и многожильных кабелей.

Сечение, мм2
	1-3 кВ	6-10 кВ
2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 625,800	6-7 7-8 8-10 12-16 14-16 16-18 18-20 20-22 20-24 22-26 22-26 24-28 26-28 26-30 28-30 28-30 28-32 28-32	- - - 12-16 14-18 16-20 16-20 16-20 18-20 18-24 20-24 20-26 22-26 22-28 - - - -

Примечание. Для многожильных кабелей , если жилы предварительно подкручены , следует брать верхний предел, указанный в таблице, если неподкручены – нижний.

Таблица 4. Рекомендуемая ширина бумажных лент для поясной изоляции кабелей 1-10 кВ.

Сечение номинальное, мм2	Ширина бумажных лент (мм) при номинальном напряжении
	1-3 кВ	6-10 кВ
2,5 4 б 10 16 25 35 50 70 95 120 150 185 240	16-18 18-20 20 20-22 22-24 22-24 24-26 24-26 24-28 24-28 28-30 28-30 28-32 * 28-32*	- - - 20-24 24-26 24-26 24-28 26-28 26-30 28-30 28-30 28-32 28-32 * 28-32*

Для сечений 3х150х3х240 мм ² ширина лент не должна превышать 30мм

Для круглых жил:

двухжильный кабель

(12)

трехжильный

(13)

четырехжильный

(см. Iчасть)

Для секторных жил:

двухжильный кабель

(14)

трехжильный кабель

(15)

Здесь

d_uз- диаметр по изоляции, мм;

- толщина фазной изоляции,

высота секторной и сегментной жилы, мм;

Шаг скрутки выбирается так, чтобы обеспечивались устойчивость конструкции и наименьшие деформации в жиле и в изоляции. Для круглых изолированных жил кабелей на 1-10кВ шагскрутки [4] (16)

Для секторных изолированных жил кабелей 1-3 кВ

(17)

Для секторных предварительно неподкрученных или непод­сушенных изолированных жил кабелей на 6-10кВ

(18)

Для секторных предварительно подкрученных или подсушенных кодированных жил кабелей

(19)

Меньший коэффициент скрутки выбирается для кабелей больших сечений.

Чтобы придать кабелю круглую форму и уменьшить свободное пространство для пропитывающего состава, в кабелях с поясной изоляцией свободное пространство жилами и в центре заполняют бумажными корделями (жгутами)

Площадь, подлежащая заполнению, для круглых жил может быть

рассчитана по формулам табл. 5.

Для секторных изолированных жил площадь заполнения подсчитывается по следующим формулам .

Центральная площадь для трехжильных кабелей [2].

(20)

где

r₁ - радиус закругления центрального угла секторной жилы (см. табл. I);

- толщина фазной изоляции (см. соответствующий ГОСТ), мм.

Общая боковая площадь для трехжильных кабелей

(21)

где

(22)

h_сек -высота сектора токопроводящей жилы (см. табл. 1,2);

п - число жил в кабеле;

Кз - коэффициент укрутки жил в кабеле (подсчитать);

 - коэффициент заполнения [l] ;

П - периметр секторной жилы, мм, (см. табл.1.2) ;

Площадь одного бокового заполнения

Например: кабель АСБ 3x95 мм² , 6 кВ, жилы многопроволочные

h = 9,8 мм [см. табл.I],

= 2 мм (ГОСТ 340-59), П=41мм[см. табл.1]

 = 0,84[см. табл.1], r₁=3,3[см. табл. 1].

Таблица 5.Площадь заполнения в многофазных кабелях с круглыми жилами.

Число жил в кабеле	Внутреннее пространство	Боковое (межфазное) пространст­во	Общая площадь, подлежащая за­полнению
2 3 4	- 0,040d2 0,215d2	0,785 d2 0,417 d2 0,304d2	1,5 d2 1,291d2 1,4350 d2

Примечание: d– диаметр скручиваемых жил.

Межфазное и центральное пространства заполняются бумажными жгутами №1,2,3,4,6,8,10,12,14, кабельной или стеклововолокнистой пряжей. Номер корделя соответствует его диаметру в мм. Плотность бумажного корделя 0,3-0,6 г/см³.

Зная площадь заполнения, можно подобрать номер корделя

где

S_з - площадь, подлежащая заполнению, мм;

d_K - диаметр (номер) корделя, мм_;

(22)

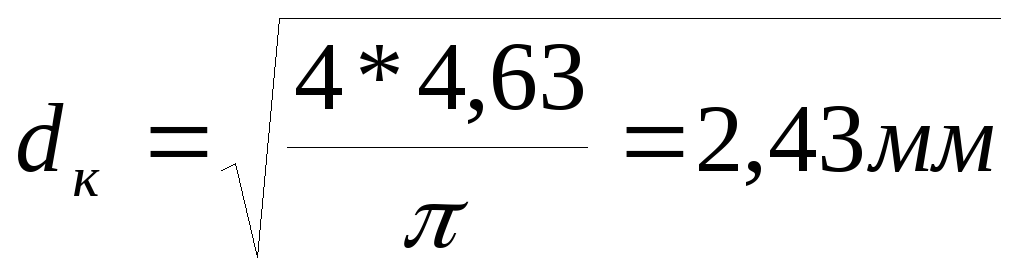

Тогда центральное заполнение в нашем примере нужно вы-

полнить кордедем диаметра

Поскольку нет корделя с таким диаметром, можно взять кордель № 2 или № 3 с диаметром 2 или 3 мм соответственно. В первом случае пространство оказывается не совсем заполненным, что не желательно: увеличивается .объем масла. Во втором случае, благодаря способности кордедя сминаться, заполнение будет более плотным.

Для боковых заполнений потребуется кордель диаметром

т.е. кордель № 4.

Размеры бумажных корделей для заполнений в четырехжильном кабеле даны в табл. 6.

Таблица 6.Номера бумажных жгутов для межфазных заполнений в четырехжильных кабелях с многопроволочными жилами.

Число жил и сечения, мм2	uн, кВ	Номер бумажного жгута
		между ос­новными жи­лами	в центре	между ос­новной и чет­вертой
3x4+1x35 3x6+1x4 3x10+1x6 3x16+1x10 3x25+1x16 3x35+1x16 3x50+1x25 3x70+1x25 3x95+1x35 3x120+1x55 3x150+1x50 3x185+1x50	1;3	2 2 3 4 2 2 - - - - 6 6	- - 3 4 2 2 2 6 4 4 4 4	2 2 3 3 2 2 2 3 3 4 6 6

При скрутке круглых жил с пластмассовой изоляцией и в оболочке заполнение может быть выполнено из одного круглого корделя, изготовленного из ПЭ или ПВХ пластиката.

В этом случае диаметр корделя, необходимого для придания круглой формы кабели,

d_к=0,484D (23)

где

D - диаметр скручиваемых жил, мм.

На машинах общей скрутки стоят три калибра. Диаметры рабочих отверстий приведены в табл. 7.

Таблица 7. Диаметры калибров.

Калибр	Диаметры калибров (мм) при номинальном напряжении
	I; 3 кВ	6;10 кВ
Входной цилиндрический Второй цилиндрический Выходной конусный	Dск+0.5 Dск –0,5 Dск–1,0	Dск+0,5 Dск –0,8 Dск–1,5

D_ск - диаметр по скрутке.

В случае скрутки кабелей типа ОСБ калибры .могут быть из текстолита или металлические. Их размеры [l] :

Расчет параметров обмотки поясной изоляции дан в § 2.

Длина кабеля после общей скрутки, укладываемого в корзину диаметром 3 м, зависит от сечения жилы и номинального напряжения кабеля (табл. 8).

Порядок расчета

1 По заданным сечениям и числу хил определить их размеры: диаметр, высоту сектора h_сек или высоту сегмента h_ces (табл. 1,2).

2. Толщина фазной или поясной изоляции задается соответствующим ГОСТом

Таблица 8. Длина заготовки кабеля, укладываемого в корзину,

в зависимости от U_ном.

Число жил и сечения мм2	Длина,км
	1 кB	3 кВ	6 кВ	10 кВ
3x16 3x25 3x35 3x50 3x70 3x95 3x120 3x150 3x185 3x240	2x6 3x4 2x4 6 5 3,5 3 2,5 2 1,7	2x5 2x4 6 6 6 4 3 2,5 2 1,7 1,5	7 6 4 4 3 2,5 2 1,7 1,5 1,3	5 4 4 4 2,5 2 1,7 1,5 1,3 1,0

3. Вычислить диаметр по скрутке (формулы 12-15) и шаг скрутки (16-19) формулы. Фактический шаг скрутки, близкий к расчетному, выбрать из паспорта машины. Если жила предварительно подкручена, то шаг общей скрутки должен быть строго равен шагу подкрутки. Из имеющихся в наличии машин следует выбрать ту, которая при данном шаге обеспечивает большую линейную скорость.

4. По формулам 20-22 или из. табл. 6 определить № жгута для заполнения.

5. Рассчитать диаметры калибров (табл. 7).

6. Зная диаметр по скрутке (п.З) _п - ГОСТ, определить необходимое число бумажных лент (формула 11). Число лент из полупроводящей бумаги задается ГОСТом.

7. Зная ширину бумажных лент (табл. 4), величину допускаемого зазора, вычислить шаг обмотки лентами (раздел "Обмотка бумажными лентами). Фактический шаг обмотки, ближайший к расчетному при линейной скорости, определенной в п. 3, берется из таблицы паспорта Результаты расчета сводятся в табл. 9.

4. Наложение защитных покровов

Защитные покровы предназначены для задаю оболочек кабелей от механических повреждений и химической коррозии. Для защиты от механических повреждений кабеля используется броня в виде стальных лент, круглых или ,плоских проволок. Под броней накладывают подушку для защиты оболочки кабеля от химической коррозии и от механических повреждений при наложении брони и изгибах кабеля. Подушка по конструкции может быть нор­мальной, усиленной, особо усиленной, негорючей.

Поверх бронепокровов для защиты брони от коррозии наклады­вают наружный покров из слоя кабельной пряжи или стеклопряжи.

Вид защитного покрова указывается в марке кабеля буквой.

Например, марка кабеля ACБ - жила кабеля алюминиевая А,оболочка свинцовая - С, Б - броня ленточная, подушка нормальная, поверх брони есть наружный покров. Буквы в марке кабеля означают:

Б_в - броня ленточная, подушка усиленная, есть наружный покров;

Б_2в- броня ленточная, подушка особо усиленная, есть наружный покров;

Б_н - броня ленточная, подушка нормальная, негорючая, есть наружный покров;

БГ - броня ленточная, подушка нормальная, нет наружного покрова;

БГ_в - то же, подушка усиленная;

П - броня из плоских проволок, подушка нормальная, есть наружный покров;

П_в- то же, подушка усиленная;

П_2в - то же, подушка особо усиленная;

П_н - то же, подушка нормальная, негорючая;

ПГ- броня из плоских проволок, подушка нормальная, нет за­щитного покрова;

ПГ_в- то же, подушка усиленная;

К - броня из стальных круглых проволок, подушка нормальная, есть наружный покров;

К_в- то же, подушка усиленная.

Назначение защитных покровов, в зависимости от условий эксплуатации и типа оболочки указано в табл, 10.

Таблица 10. Назначение защитных покровов.[5]

Область прокладки кабеля	Кабель, не подвергающийся значит. растягивающим усилиям			Кабель, подвергающийся значит. растягивающим усилиям
	оболочка кабеля
	Pb	Al	не метал- лическая	Pb	Al	не метал- лическая
	типы покровов
В земле Внутри помещений, в каналах и туннелях В земле в ососбо аг- рессивных условиях и в местах, где оболочка подвергается коррозии блуждающими токами Внутри помещений, в каналах, туннелях, в особо агрессивных условиях В шахтах и пожаро- опасных помещениях Под водой Под водой в особо Агрессивных условиях В земле (траншеях) в агрессивных условиях	Б БГ БВ БГВ БП - - -	БВ БГВ БВ БГВ - - - Б2В	Б БГ Б БГ - - - -	П ПГ ПВ ПГВ ПП К КВ -	ПВ ПГВ ПВ ПГВ - - - П2В	П ПГ П ПГ - - -

Х) По ТУКТ 215-68

Под броню покровов типа Б, П, К, и ПГ должна быть наложена Подушка из последовательных концетрических слоев (нормальная):

а) битумного состава;

б) двух пропитанных лент сульфатной бумаги;

в) битумного состава;

г) пропитанной кабельной пряжи;

д) битумного состава.

Из-за высокой стоимости кабелъная пряжа в подушке всех защитных покровов с ленточной броней обычно заменяется 4 лентами пропитанной кабельной бумаги.

Алюминиевая оболочка обладает меньшей коррозионной стойкостью по сравнению со свинцовой, поэтому кабели в алюминиевых оболочках снабжают усиленными подушками под броней.

Следовательно, под броню покровов типа б_В, БГ_ВП_В, ПГ_В, К_Вдолжна бытъ наложена подушка из последовательных концентрических слоев:

а) битумного состава;

б) одной ленты сульфатной бумаги;

в) двух лент полихлорвинилового пластиката;

г) одной ленты пропитанной сульфатной бумаги;

д) битумного состава;

в) пропитанной сульфатной бумаги для типа б_В, БГ_В, пропитанной кабельной пряжи для П_В, ПГ_В, К_В;

ж) битумного состава.

Подушка под броней типа Б_2В, П_2Ввыполняется из последовательно наложенных концентрических слоев:

а) битумного , состава;

б) двух лент ПВХ пластиката;

в) 1 ленты крепированной битуминированной бумаги или кабельной пропитанной бумаги;

г) битумного состава;

д) двух лент ПВХ пластиката;

е) 1 ленты крепированной битуминированной или кабельной пропитанной бумаги (для ААВ_2В), слоя кабельной пряжи (АПВ_2В),

ж) битумного состава.

Для кабелей, скрученных из отдельно освинцованных жил и обмотанных по скрутке тканевыми лентами или кабельной пряже, подушка должна состоять из последовательно наложенных концентрических слоев:

а) битумного состава;

б) пропитанной кабельной или стекловолокнистой пряжи;

в) битумного состава.

Наружный защитный слой выполняется из последовательно наложенных концентрических слоев:

а) битумного состава;

б) пропитанной кабельной или стекловолокнистой пряжи;

в) битумного состава;

г) покрытия, предохраняющего от слипания.

Номинальная толщина покровов указана в табл. 11, 12.

Таблица 11. Радиальная толщина подушки под броню.

Броня	Радиальная толщина подушки
	нормальной	усиленной	особо усиленной
Из стальных лент Из стальных оцинко- ванных проволок	1,5 2	2 2,5	2,5 3

Таблица 12. Размеры бронепроволок.

Диаметр кабеля по оболочке, мм	Диаметр круглых стальных оцинко- ванных проволок, мм	Размеры (ахв) плос- ких стальных оцин- кованных проволок, мм
до 13 13-37 37-50 свыше 50	1,4-1,8 4 4-6 6	- 1,5х5 1,7х5 1,7х5

Толщина наружного покрова не зависит от диаметра кабеляи вида брони =2мм.

Размеры бронеленты в зависимости от диаметра кабеля даны в табл. 13.

Наложение стальных лент на кабели диаметров менее 13мм связано со значительными технологическими трудностями (перекрутка кабеля стальной лентой). Поэтому очень часто броня из стальных лент толщиной 0,3 мм применяется броня из стальных оцинкованных проволок диаметром 1,4-1,8 мм. Ширина бумаги и лент ПВХ в зависимости от диаметра кабеля дана в табл. 14 и 15.

Бронелента накладывается в два слоя с зазором 20-40% ширины. Чаще зазаор лежит в пределах (1/3-1/4) ширины бронеленты. Второй слой должен закрывать промежутки между витками первого слоя так, чтобы край его ленты аходил на ленты второго слоя не менее чем на 1/4 ширины ленты

Таблица 13. Ширина бронеленты, мм

Диаметр кабеля по оболочке, мм	Ширина бронеленты, мм	Толщина бронеленты, мм
до 13 13,1-17 17,1-21 21.1-26 26,1-31 31,3-40 10,1-50 свыше 50	20 25 30 35 40 45 50 60	0,3 0,5 0,5 0,5 0,5 0,5 0,5 0,8

Таблица 14. Ширина бумажных лент.[4]

Диаметр кабеля по оболочке, мм	Ширина бумажных лент, мм
до 17 17,1-21 21,1-31 31,1-50 свыше 50	30 60 70 80 90

Таблица 15. Ширина лент ПХВ пластиката [4].

Диаметр кабеля по оболочке, мм	Ширина лент ПВХ пластиката мм (не более)
до 17 17,1-20 20,1-30 30,1-50 свыше 50	30 60 70 80 90

Pиc. 3. Развертка на плоскости одного витка ленты, наложенной с положительным перекрытием при наложении защитных покровов.

Бумажные ленты накладываются с положительным перекрытием не менее 20%, ленты ПХВ пластиката - с положительным перекрытием не менее 25%. Зазор и перекрытие измеряется по оси кабеля (рис. 3).

Соотнесшие между параметрами обмотки в этом случае вы­ражается уравнениями (см. рис. 3):

(h+e)cos=в (24)

hcos + е соs =в,

е cos=О,2 в (20% перекрытие),

h cos=в-ecos =в-0,2в =0,8в.

Для расчета удобнее пользоваться этим уравнением в виде

(25)

Перекрытие по оси кабеля

или(26)

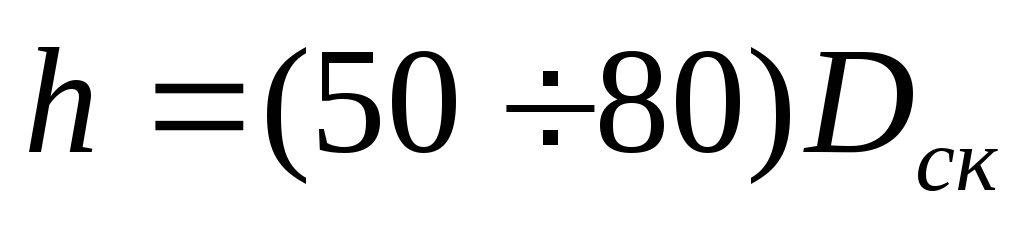

Шаг наложения проволочной брони

,

где

m- коэффициент, равный 815;

d_n- диаметр по подушке, мм.

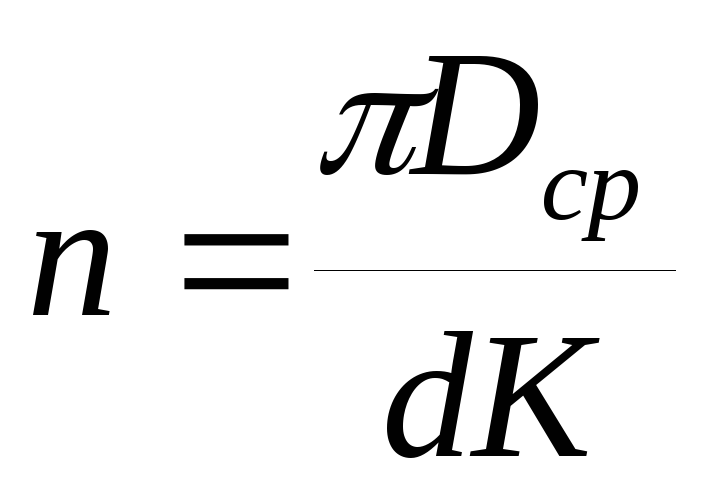

Число бронепроволок [1]

(27)

где

d - диаметр бронепроволок, мм;

D_ср- диаметр по центрам бронепроволок, мм;

К - коэффициент укрутки (подсчитать).

При подсчете числа плоских проволок в формулу (27) вместо d следует подставить ширину проволоки.

Шаг обмотки кабельной пряжей

h= (3-4)D, (28)

D- диаметр под пряжу, мм.

Число нитей пряжи, необходимых для плотной намотки,

, (29)

где

d - условный диаметр кабельной пряжи и стеклопряжи (N -03 –d=2 мм,N-045 -d=1,5 мм,N - 06-d=1 мм).

- диаметр по центрам пряжи, мм;

 - угол обмотка пряжей;

К^’- коэффициент, учитывающий смятие пряжи, К^’=1,4.

Направление наложения брони - левое, пряжи наружного покрова правое, в подушке первой группы лент по оболочке - левое, второй группе лент – правое [4] .

Необходимо, чтобы диаметр калибра был на 3-4 мм больше диаметра кабеля, проходящего через него.

Диаметр шейки барабана должен быть не менее 20 диаметров кабеля по оболочке для многожильных кабелей в свинцовой и в алюминиевой гофрированной оболочках. Для одножильных кабелей в свинцовой оболочке и для всех кабелей в алюминиевой оболочкеd_{ш }25D₀, (D₀- диаметр по оболочке).

Длину кабеля на барабане нужно определять, учитывая недомотку (см. табл. 16).

Таблица 16. Недомотка по радиусу.

Номер барабана	Недомотка, мм
У-УШ IX-X XI,ДП ХШ	100 150 175 200

Порядок расчета технологических параметров

1.Зная диаметр кабеля по оболочке и вид защитных покровов (Б БГ, б_В и т.д.), следует выбратьразмеры бронеленты(, в в табл. 13) или бронепроволок (d в табл. 12).

2. Определить диаметр кабеля под броню:

D=D₀+2_под ,

где

_под - толщина подушки (см. табл. 11мм);

D₀- диаметр по оболочке, мм.

3. Определить средний диаметр по центрам брони

D=D₀+2_б

_б- толщина брови, мм (см. табл. 13).

4. Вычислить максимально допустнимый зазор бронеленты

мм (41% перекрытия),

вдано в табл. 13.

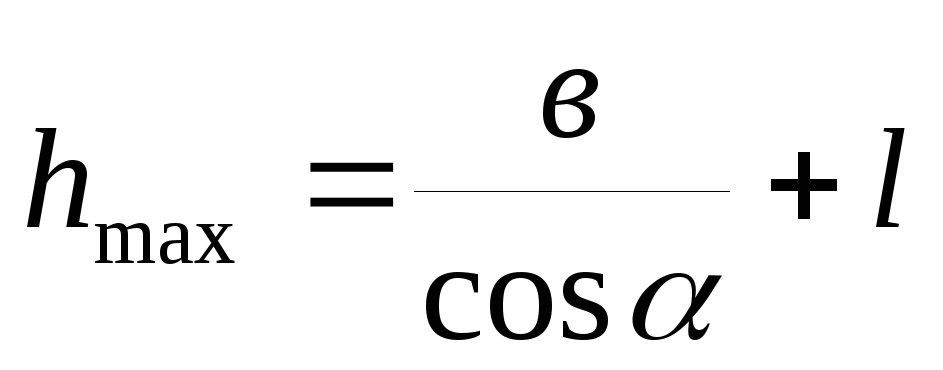

5. Ориентировочно рассчитать максимальный шаг обмотки бронеленты:

мм, (30)

где

 - угол обмотки бронеленты, который лежит в пределах 17-40°. Меньший угол рекомендуется выбирать для кабелей с большим диаметром (угол выбрать).

6. Из таблицы паспорта, бронемашины (см. приложение) следует выбрать фактический шаг h_ф обмотки бронелентами, близкий к расчетному, но меньше его. Этому шагу соответствует скоростьV . Затем нужно проверить фактический угол обмотки и фактический зазор. Расчет можно производить в виде табл. 17.

7. Зная диаметр под обмотку бумагой, линейную скорость бронирования (из п. 8 табл. 17), число оборотов бумагообмотчика,из паспорта машины выбирают фактический шаг обмотки бумагой.

Затем рассчитывают ширину бумажной ленты.

Расчет сводят в табл. 18.

в_рдля табл. 18 - минимальная ширина, обеспечивающая 20%-ное перекрытие при выбранном шаге обмотки, поэтомув_р можно округлить до большего целого (в_пр). Ширина бумажной лентыв_пр должна быть не более величины, указанной в табл. 14. Еслив_првыходит за пределы допустимой, необходимо выбрать другой шаг обмотки пои той же скоростиV .

8. Для усиленной подушки следует рассчитать параметры обмотки лентами ПХВ пластиката. Расчет производят в таком же порядке, как и для бумажных лент. Разница только в d_ср (средний диаметр слоя) и в величине процента перекрытия - 25% вместо 20% у бумаги.

Принятая ширина ленты должна быть не больше значений, указанных в табл. 15.

9. Обмотка пряжей. Сначала следует определить диаметр под обмотку пряжей D . Шаг обмотки предварительно определяют по формулеh_р = (3-4)D. Затем из паспорта бронемашины выбирают фактический шаг обмотки, близкий к расчетному, при скорости, найденной в пункте 8 табл. 17. Расчет сводят в табл.19.

На основании табл. 17-19 составляется табл. 20.
