16 Системы теплоснабжения. Графики тепловых нагрузок.

Теплоснабжение — система обеспечения теплом зданий и сооружений, предназначенного для обеспечения теплового комфорта для находящихся в них людей или для возможности выполнения технологических норм

Система теплоснабжения состоит из следующих функциональных частей:

источник производства тепловой энергии (котельная, ТЭЦ);
транспортирующие устройства тепловой энергии к помещениям (тепловые сети);
теплопотребляющие приборы, которые передают тепловую энергию потребителю (радиаторы отопления, калориферы)

По месту выработки теплоты системы теплоснабжения делятся на:

централизованные (источник производства тепловой энергии работает на теплоснабжение группы зданий и связан транспортными устройствами с приборами потребления тепла);
местные (потребитель и источник теплоснабжения находятся в одном помещении или в непосредственной близости).

По роду теплоносителя в системе:

водяные;
паровые.

По способу подключения системы отопления к системе теплоснабжения:

зависимые (теплоноситель, нагреваемый в теплогенераторе и транспортируемый по тепловым сетям, поступает непосредственно в теплопотребляющие приборы);
независимые (теплоноситель, циркулирующий по тепловым сетям, в теплообменнике нагреваеттеплоноситель, циркулирующий в системе отопления).

Достоинства открытых систем теплоснабжения:

упрощается оборудование абонентских вводов, (нет водо-водяных подогревателей)
местные установки ГВС не подвергаются зашламлениюи коррозии.

Недостатки открытых систем теплоснабжения:

усложнение и удорожание станционной водоподготовки;
нестабильность (по запаху, цветности и другим санитарным качествам) воды ГВС, т.к. после прохождения уже по системе отопления;

осложнение и увеличение объёма санитарного контроля системы ГВС

Достоинства закрытых систем теплоснабжения:

водопроводная вода, используемая для ГВС, не имеем контакта с сетевой водой, поэтому имеет место гидравлическая изолированность сетевой воды и водопроводной воды;
обеспечивается стабильное качество горячей воды, такое же, как холодной водопроводной воды, поэтому простсанитарный контроль ГВС.

Недостатки закрытых систем теплоснабжения:

выпадение накипи в водо-водяных подогревателях и трубопроводах местных установок ГВС при использовании водопроводной воды
коррозия местных установок ГВС из-за поступления в них недеарированной водопроводной воды,

По способу присоединения системы горячего водоснабжения к системе теплоснабжения:

закрытая (вода на горячее водоснабжение забирается из водопровода и нагревается в теплообменнике сетевой водой);
открытая (вода на горячее водоснабжение забирается непосредственно из тепловой сети).

В водяных системах централизованного теплоснабжения принципиально можно использовать три метода централизованного регулирования:

Качественный, заключается в регулировании отпуска теплоты за счет изменения температуры теплоносителя у абонентов при сохранении постоянным количества (расхода) теплоносителя в тепловой сети.
Количественный, заключающийся в реагировании отпуска теплоты путем изменения расхода теплоносителя при постоянной температуре у абонентов.
Количественно-качественный, заключающийся в реагировании отпуска теплоты посредством одновременного изменения расхода и температуры теплоносителя

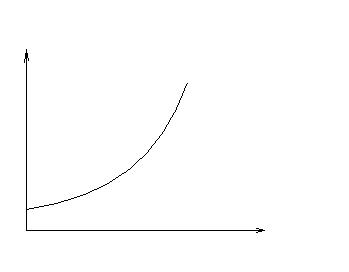

На рис. представлены графики изменения тепловой нагрузки Q_0,температуры воды в прямоми обратномканалах, расходы водыWпри различных способах регулирования отопительной нагрузки в зависимости от температуры наружного воздуха.
