3.2 Выбор барьера искрозащиты
Для обеспечения взрывозащищенности (искробезопасности) и питания информативных цепей выбран активный барьер искрозащиты БИС-А-201-Ехфирмы «Завод «Прибор».
Барьеры искрозащиты БИС-А-Ехмогут применяться в различных отраслях промышленности в системах автоматического контроля, регулирования и управления технологическими процессами, связанными с получением, переработкой, использованием и хранением взрывоопасных и пожароопасных веществ.Барьеры по взрывозащите соответствуют требованиям, предъявляемым к взрывозащищенному электрооборудованию подгруппыIICи поэтому их область применения охватывает все производства и технологические процессы, в которых имеются или могут образовываться различные взрывоопасные смеси газов, пары нефтепродуктов, а также другие соединения и композиции веществ, относящиеся к категориямIIC,IIB,IIA.
Барьер типа БИС-А-Ехсоответствует: по виброустойчивости и вибропрочности (устойчивости к механическим воздействиям) требованиям ГОСТ 12997-84 для группы исполнения L3 (при воздействии синусоидальной вибрации в диапазоне частот 5...25 Гц амплитудой смещения до 0,1 мм), по степени защиты - требованиям ГОСТ 14254-60 (исполнение IP30).
Барьеры устанавливаются вне взрывоопасных помещений.
Предназначен для организации питания и приема информационных сигналов 4-20 mA постоянного тока от двухпроводных датчиков, которые выполнены с взрывозащитой вида «искробезопасная электрическая цепь» и которые могут устанавливаться во взрывоопасных зонах помещений.
Питание барьера осуществляется напряжением постоянного тока (24±2,4В). Номинальный ток потребления не более 84 mA,потребляемая мощность не более 2 ВА,погрешность не более ±0,1 % от диапазона изменения выходного сигнала, изменение значения выходного сигнала, вызванное изменением температуры окружающего воздуха в диапазоне от -10 °С до +50 °С, % от диапазона изменения выходного сигнала на каждые 10 °С не более±0,1%.
Барьеры монтируются на DIN- рейке или с помощью шины заземления. Схема подключения барьера представлена на Рис.5.
Таблица 2 – Типы датчиков и входные, выходные сигналы
типы датчиков |
токовая автоматика (выходной сигнал с датчиков давления, температуры, расхода, уровня) |
входные сигналы |
4 - 20 мА |
выходные сигналы |
4 - 20 мА, 0 - 5 мА, 0 - 20 мА |
Таблица 3 – Параметры искрозащиты
максимальное входное напряжение, Um |
250 В |
максимальное выходное напряжение, U0 |
25,2В |
максимальный выходной ток, 10 |
100 мА |
максимальная выходная мощность, Р0 |
0,63 Вт |
Таблица 4 – Прочие параметры
потребляемый ток |
84 мА |
температура |
-10...50°С |
защита корпуса |
IP 30 |
габаритные размеры |
75x23x125 мм |
монтаж |
- DIN-рейка,шина заземления |
масса |
0,1 кг |
Таблица 5 – Параметры нагрузки цепи
|
[Exib]IIС |
[Exib]IIB |
внешняя емкость, С0 |
0,08 мкФ |
0,8 мкФ |
внешняя индуктивность, L0 |
1,7 мГн |
9 мГн |
Таблица 6 – Погрешность передачи сигнала
ток |
0,1% от входного сигнала |
Выходные цепи барьеров рассчитаны на работу с нагрузками: - не более 500 Ом для сигнала 4-20 (0-20) мА ; - не более 2,0 кОм для сигнала 0-5 мА.
Напряжение на искробезопасных входах не менее 15,3 В

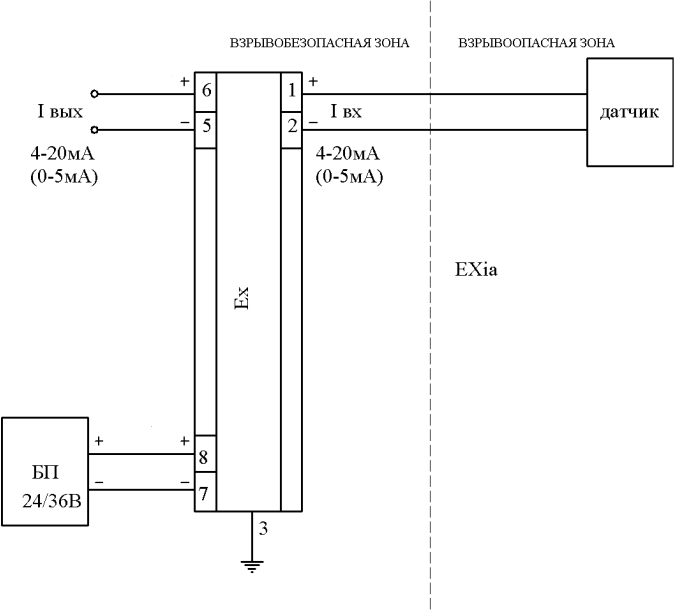

Рисунок 5 – Схема подключения барьера искрозащиты БИС-А-201-Ех
Пример оформления заказа:
1 – обозначение барьера; 2 – погрешность преобразования входного сигнала (0,1; 0,2%); 3 – выходной сигнал (0-5, 0-20, 4-20 мА); 4 – напряжение питания; 5 – технологическая наработка 360 часов (по заказу); 6 – термостабилизация (по заказу); 7 – количество барьеров.
Пример обозначения барьеров при заказе:
БИС-А-201-Ех, 0,1% , 4-20 мА, 24В, 360ч, ТС, 2 шт.
