Форматы

Чертежи выполняются на листах бумаги стандартного формата. Формат листа определяется размерами внешней рамки, выполненной тонкой линией. Ширина поля для подшивки 20 мм, остальных полей – 5 мм (рис. 1).

Р

7

ис. 1 Формат

Площадь формата А0 равна 1 м². Основные форматы получают из А0 путем кратного деления на две равные части параллельно меньшей стороне.

Основные форматы имеют следующие размеры:

Обозначение	А0	А1	А2	А3	А4
Размеры сторон, мм	841  1189	594  841	420  594	297  420	210  297

Дополнительные форматы образуются кратным увеличением коротких сторон основных форматов. Обозначение дополнительного формата состоит из обозначения основного формата и его кратности: А0 х 2 (размеры сторон 1189 х 1682 мм).

Основная надпись

Форма, размер и содержание граф основной надписи установлены ГОСТ 2.104-68 (рис. 2).

Основная надпись располагается в правом нижнем углу формата (см. рис. 1). На формате А4 основную надпись располагают только вдоль короткой стороны, т.к. этот формат используют только с вертикальным расположением длинной стороны. Основную надпись, дополнительные графы и рамки выполняют основными и сплошными тонкими линиями.

Заполнение граф основной надписи выполняют в определенной последовательности (см. рис. 2 – номера граф обозначены жирным шрифтом).

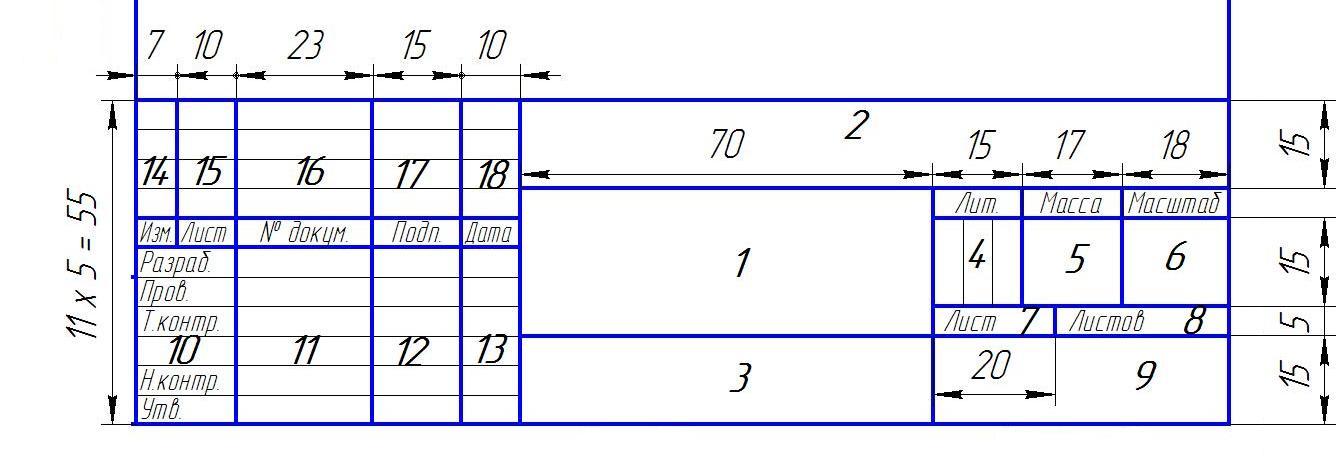

Рис. 2 Основная надпись

Номера граф обозначают следующее:

1 – наименование изделия, а также наименование документа, если этому документу присвоен шифр;

2

8

– обозначение документа по ГОСТ 2.201-80 или по принятой форме (для учебных документов);

3 – обозначение материала детали (графу заполняют только на чертежах детали);

5 – масса изделия;

6 – масштаб;

7 – порядковый номер листа;

8 – общее количество листов документа;

9 – наименование или индекс предприятия, выпускающего документ (БФ ПНИПУ ТМО-13з);

10 – характер работы, выполняемой лицом, подписывающим документ;

11 – фамилии лиц, подписавших документ;

12 – подписи лиц, указанных в графе 11;

13 – дата подписания документа.

Графы 4, 5, 14, …, 18 заполняются в документах, выпускаемых предприятиями.

Масштаб

Масштабом называют отношение линейных размеров изображения объекта на чертеже к действительным размерам объекта. Изображение на чертеже может быть выполнено в натуральную величину, уменьшенным или увеличенным. ГОСТ 2.302-68 устанавливает следующий ряд масштабов на чертежах:

– масштабы уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:75; 1:100 и др.

– натуральная величина – 1:1;

– масштабы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 40:1; 50:1; 100:1 и др.

Изображение предмета на чертеже в масштабе увеличения или уменьшения выполняется с целью правильного зрительного восприятия изображаемого предмета. Независимо от масштаба изображения на чертеже проставляются действительные размеры объекта.

Масштаб чертежа обозначают в соответствующей графе основной надписи по типу 1:1, а на поле чертежа (1:1).

Чертежные шрифты

Чертежи и прочие конструкторские документы содержат необходимые надписи: название изделий, размеры, данные о материалах, спецификации и др. ГОСТ 2.304-81 устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы. Чертежный шрифт содержит русский, латинский и греческий алфавиты, арабские и римские цифры, а также знаки.

Шрифт выполняется с наклоном 75 или без наклона.

Выделяют шрифт типа А и типа Б.

Р

9

азмер шрифтаhопределяет высота прописных букв в миллиметрах, измеряемая перпендикулярно основанию строки.

ГОСТ устанавливает следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Применение размера 1,8 допускается только для шрифта типа Б.

Толщина линии шрифта d зависит от типа и высоты шрифта: (1/14) h для шрифта типа А и (1/10) h для шрифта типа Б.

Высота строчных букв с имеет размер на один ранг ниже высоты заглавных букв h.

Буквы и цифры для одного и того же размера шрифта имеют различную ширину. Ширина букв и цифр g определяется в зависимости от размера шрифта h и может быть выражена в h или d.

Линии

Основными элементами любого чертежа являются линии. Типы линий, их назначение и толщина установлены ГОСТ 2.303-68 (табл. 1). Толщина сплошной основной линии принята за исходную (S) и должна быть в пределах от 0,6 до 1,5 мм. Толщина выбирается в зависимости от величины и сложности изображения, формата и назначения чертежа. Исходя из толщины сплошной основной линии, выбирают толщину остальных линий. Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.
