Азбука КОМПАС 3D
▼Нажмите кнопку Создать объект на Панели специ ального управления.
4.2. Размещение по сопряжениям. Добавление сборочной единицы Ролик
Процесс наложения сопряжений можно запустить непосредст венно в процессе вставки. Таким образом все необходимые со пряжения можно наложить на компонент еще до завершения вставки. Объекты компонента, участвующие в сопряжениях, можно указывать как в основном окне модели, так и в дополни тельном окне, содержащем только вставляемый компонент и Дерево его построения.
▼Нажмите кнопку Добавить из файла.
▼В диалоге Открытые документы укажите сбо рочную единицу ПК.01.00. Ролик и нажмите кнопку
ОК.
Если окно сборочной единицы было закрыто, нажмите кнопку Из файла и укажите ее положение на диске.
128
Урок № 4. Создание сборки изделия
▼На Панели свойств нажмите кнопку По сопряже ниям.
▼В группе Выбор сопряжения на Панели свойств
нажмите кнопку Соосность.
▼В Дополнительном окне укажите цилиндрическую грань Втулки.
▼В Окне модели укажите цилиндрическую грань
Вилки.
Ролик нужно расположить точно между проушинами Вилки. Для этого нужно совместить их системные плоскости.
129
Азбука КОМПАС 3D

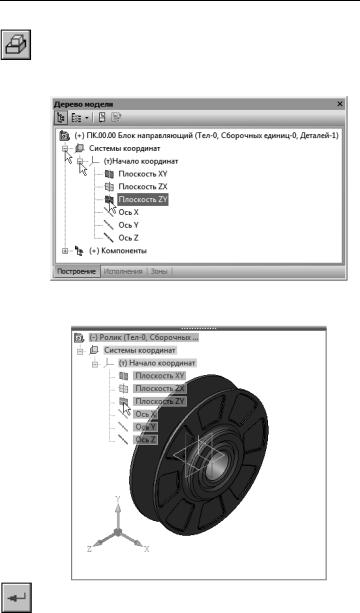

▼В группе Выбор сопряжения на Панели свойств нажмите кнопку Совпадение объектов.
▼В Дереве модели сборки Блок направляющий ука жите Плоскость ZY.
▼Такую же плоскость укажите в Дереве модели сбо рочной единицы Ролик в Дополнительном окне.
▼Нажмите кнопку Создать объект на Панели специ ального управления.
130
Урок № 4. Создание сборки изделия
Сборочная единица Ролик займет правильное положение в сборке.
После наложения двух сопряжений подсборка Ролик сохраняет одну степень свободы — ее можно поворачивать вокруг собст венной оси. Признаком наличия у компонента степеней свободы служит символ (–) слева от названия компонента.
При размещении компонентов старайтесь добиваться макси мальной степени определенности их положения в сборке. Ком понент должен иметь только те степени свободы, которые об условлены требованиями конструкции.
4.3. Добавление детали Ось
▼Добавьте в сборку деталь ПК.00.04. Ось.
▼На Панели свойств нажмите кнопку По сопряже ниям.
▼В группе Выбор сопряжения на Панели свойств нажмите кнопку Соосность.
131
Азбука КОМПАС 3D
▼ Укажите цилиндрическую грань Вилки.
▼В Дополнительном окне укажите цилиндрическую грань Оси.
Управлять изображением в окне модели и в дополнительном окне можно независимо — сделайте активным нужное окно щелчком мыши.
132
Урок № 4. Создание сборки изделия
Деталь Ось будет расположена вдоль оси отверстия в про ушине Вилки.
▼ Нажмите кнопку Совпадение объектов.
▼Увеличьте деталь Ось и укажите плоскую коль цевую грань.
133
Азбука КОМПАС 3D
▼Поверните сборку и укажите грань на Вилке, в ко торую при сборке должна упереться Ось.
Деталь Ось будет вставлена в проушины Вилки.
▼Установите ориентацию Изометрия XYZ.
▼Нажмите кнопку Параллельность. Укажите пло скую грань на дне паза.
134
Урок № 4. Создание сборки изделия
▼ Укажите плоскую грань на проушине.
▼Нажмите кнопку Создать объект на Панели специ ального управления.
Положение детали Ось в сборке станет полностью опреде ленным. Признаком отсутствия у компонента степеней свободы служит символ (+) слева от названия компонента.
135
