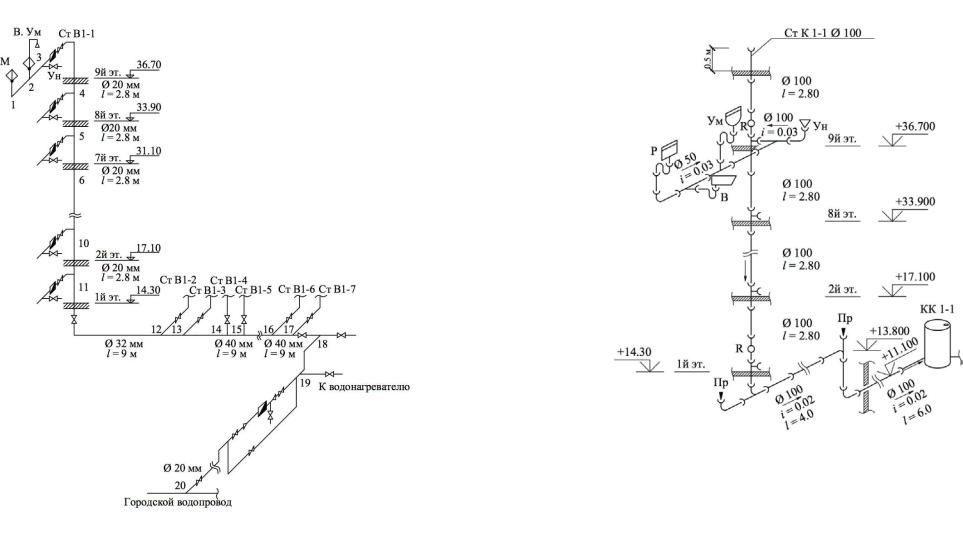

Рис. 4. Аксонометрическая схема канализационного стояка
Рис. 3. Аксонометрическая схема водопроводного стояка
38 |
39 |
40
Рис. 5. Генеральный план участка с расчетной схемой внутриквартальной канализации
41
Рис. 6. Продольный профиль коллектора внутриквартальной канализации
Оглавление |
|
Введение ............................................................................................................... |
3 |
1. Общие положения ............................................................................................ |
4 |
1.1. Исходные данные для проектирования ................................................. |
4 |
1.2. Состав и объем проекта .......................................................................... |
4 |
1.3. Оформление проекта............................................................................... |
6 |
2. Проектирование системы внутреннего водоснабжения ............................... |
7 |
2.1. Выбор системы и схемы внутреннего водопровода ............................. |
7 |
2.2. Трассировка внутренних водопроводных сетей |
|
и размещение санитарно-технического оборудования................................ |
8 |
2.3. Построение аксонометрической схемы водопроводной сети............ |
10 |
2.4. Гидравлический расчет водопроводной сети ...................................... |
11 |
3. Проектирование системы внутренней канализации ................................... |
16 |
3.1. Трассировка внутренних канализационных сетей.............................. |
16 |
3.2. Построение аксонометрической схемы канализационного стояка ... |
19 |
3.3. Расчет сети внутриквартальной канализации. |
|
Продольный профиль канализационного коллектора ............................... |
19 |
Рекомендуемая литература ................................................................................ |
24 |
Приложение 1. Условные графические обозначения элементов |
|
трубопроводов, арматуры и санитарно-технических устройств |
|
(ГОСТ 21.205–93, ГОСТ 21.206–93)................................................................. |
25 |
Приложение 2. Данные для проектирования водоснабжения |
|
и канализации зданий ........................................................................................ |
28 |
Приложение 3. Данные для гидравлического расчета стальных труб |
|
внутренней водопроводной сети....................................................................... |
29 |
Приложение 4. Данные для гидравлического расчета пластмассовых |
|
труб внутренней водопроводной сети (МРТУ 6-05-917–67).......................... |
31 |
Приложение 5. Данные для гидравлического расчета |
|
канализационных труб....................................................................................... |
32 |
Приложение 6. Расход воды и стоков санитарными приборами.................... |
33 |
П риложение 7. Значения a для P 0,1 при любом числе N ............................ |
34 |
Приложение 8. Характеристика пропускной способности |
|
канализационного стояка................................................................................... |
35 |
