2 Правила нанесения размеров на чертежах

Размеры на чертежах наносятся в соответствии с ГОСТ 2.307-68.

Для указания размеров пользуются размерными и выносными линиями. Размерная линия располагается параллельно измеряемому участку детали. Она ограничивается стрелками. Выносные линии проводят от линий видимого контура перпендикулярно размерным.

Выносные линии рекомендуется выводить за концы стрелок размерной линии на 1–5 мм. Размерные линии следует наносить вне контура изображения. Минимальное расстояние между размерной линией и линией контура – 10 мм, а между параллельными размерными линиями – 7…10 мм. Не допускается использовать линии контура, осевые, центровые, выносные линии в качестве размерных.

Следует избегать пересечения размерных и выносных линий.

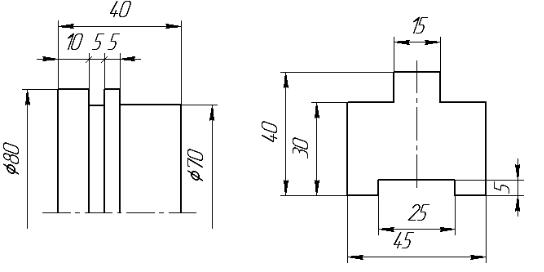

Размеры стрелок выбирают в зависимости от толщины линий видимого контура (S) и выдерживают их примерно одинаковыми на всем чертеже. Длина стрелки принимается равной 6–10 S, а ширина не более 2S. Толщина линий видимого контура для формата А3 равна примерно 1 мм. При недостатке места стрелки выносят наружу или заменяют засечками или точками (рисунок 3)

Рисунок 3 – простановка размеров на чертеже

7

Над размерной линией, примерно посередине, располагают размерное число, указывающее размер участка детали в миллиметрах без каких-либо буквенных обозначений. Высота размерных чисел

5мм. Размерные числа указывают действительную величину элементов изображаемого предмета, независимо от масштаба чертежа.

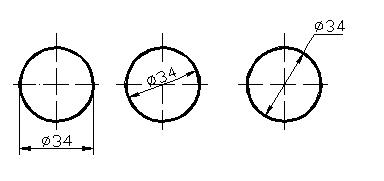

При указании размера диаметра перед размерным числом наносят знак, который представляет окружность, пересеченную линией, имеющей наклон 75°. Примеры нанесения диаметров приведены на рисунке 4.

Рисунок 4 – нанесение размеров диаметров

Если размер окружности меньше 10 мм., то при указании ее диаметра стрелки размещаются снаружи (рисунок 5).

.

Рисунок 5 – примеры нанесения диаметров окружностей

При нанесении размера радиуса перед размерным числом помещают прописную букву R. Размер радиуса указывается для дуг,

центральный угол которых меньше 180°. В остальных случаях

8

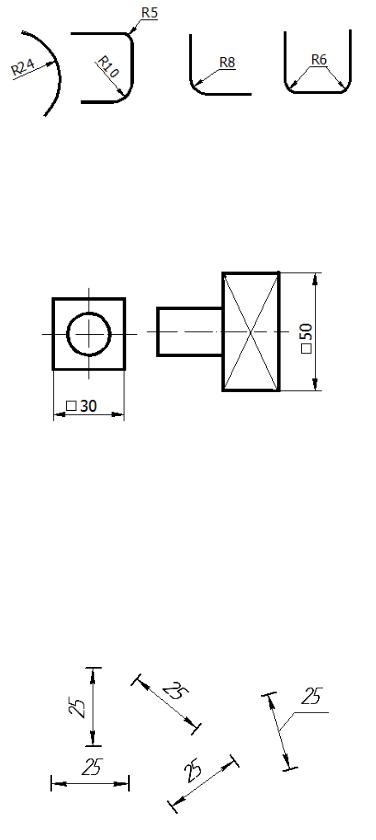

необходимо приводить диаметр. Примеры нанесения радиусов на рисунке 6.

Рисунок 6 – нанесение размеров радиусов

Размеры квадрата наносят, как показано на рисунке 7.

Рисунок 7 – нанесение размеров квадрата

Высота условных знаков (диаметра, радиуса и квадрата) равна высоте размерного числа.

Размерные числа линейных и угловых размеров при различных наклонах размерных линий располагают, как показано на рисунке 8.

Рисунок 8 – нанесение наклонных размеров

9

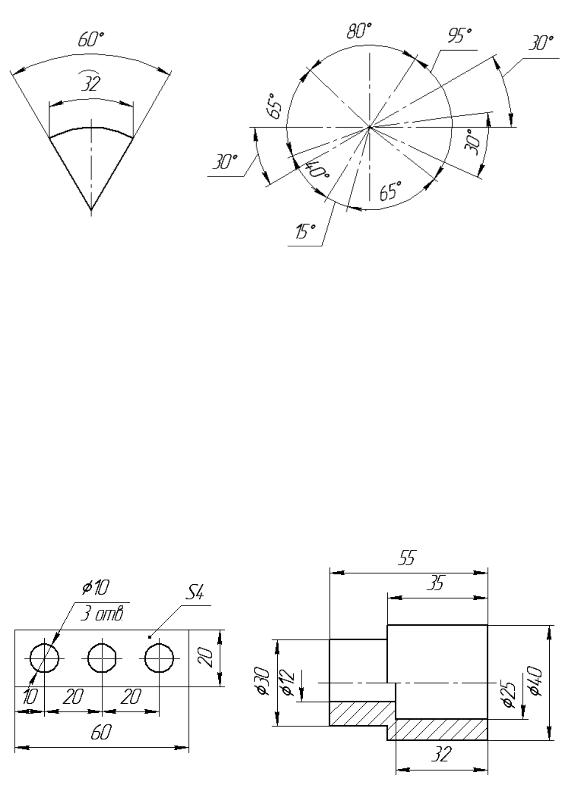

Примеры нанесения угловых размеров приведены на рисунке 9.

Рисунок 9 – нанесение угловых размеров

Линейные размеры проставляют цепным, ступенчатым или комбинированным способами, как показано на рисунке 10. При цепном способе размеры отдельных элементов являются звеньями одной размерной цепи (рисунок 10а). При этом цепь должна быть разомкнута. При ступенчатом способе размеры наносят в виде координат, определяющих положение элементов детали относительно одной базовой поверхности (рисунок 10б).

Рисунок 10 – способы нанесения размеров

10

При нанесении размеров на чертежах деталей следует

руководствоваться следующими правилами:

1Размер наносится только один раз.

2Нельзя оставлять проекцию или вид детали без размеров.

3Нельзя допускать пересечение размерной линии выносными или какими-нибудь другими линиями чертежа.

4В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают.

5Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию) группируются в одном месте,

располагая их на том изображении, где геометрическая форма данного элемента показана более точно.

6 Если на чертеже изображено несколько отверстий одинакового диаметра, то размер проставляют один раз с указанием количества отверстий (рисунок 10а).

7 При одном изображении детали на чертеже размер ее толщины выносят на полку линии выноски, перед размерным числом ставят латинскую букву «S» (рисунок 10а).

8 Если вид или разрез симметричного изделия изображают только до оси симметрии или с обрывом, то размерные линии,

относящиеся к этим элементам, проводят с обрывом и обрыв размерной линии делают дальше оси линии симметрии. Примеры приведены на рисунках 3, 10б, 11.
