9.8 Выполнение сборочного чертежа «вал - зубчатое колесо» (Лист 11)

Общие сведения

Для передачи вращательного момента вала на сопрягаемые детали используют шпоночные соединения. Шпоночное соединение -

это неподвижное соединение вала и надетой на него детали с помощью шпонки.

Шпонка закладывается одновременно в пазы ступицы зубчатого колеса (втулки) и тела вала. Между пазом втулки верхней гранью шпонки должен быть небольшой зазор, определяемый размерами пазов на валу t1 и ступице t2 (рисунок 51).

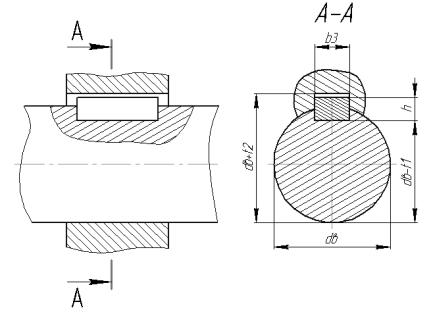

Рисунок 51 – шпоночное соединение Различают шпонки призматической, сегментной и клиновой

формы с прямоугольным поперечным сечением. Наиболее распространены призматические шпонки со скругленными концами

(рисунок 52). Условное обозначение призматической шпонки с размерами b3 = 12 мм, h = 8 мм, l =28 мм: Шпонка 12х8х28 ГОСТ

23360-78. В продольном разрезе шпонки показывают нерассечѐнными.

64

Рисунок 52 – изображение призматической шпонки В соединении, представленном на рисунке 51, применена

призматическая шпонка. Форма и размеры шпонок и пазов стандартизованы и зависят от диаметра вала и условий эксплуатации соединяемых деталей. Размеры призматических шпонок выбирают по ГОСТ 23360-78, сведения из которого приведены в таблице 9. Длины призматических шпонок выбирают из ряда стандартных длин на 5-10

мм короче ступицы зубчатого колеса. Стандартные значения длин шпонок: 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90, 100, 110, 125, 140, 160, 189, 200, 220, 250.

Последовательность выполнения задания

1 По диаметру вала в месте посадки зубчатого колеса и длине шпоночного паза l по ГОСТ 23360-78 выбрать шпонку;

2 На формате А3 выполнить главное изображение вала без сечений и выносных элементов;

3 Вычертить соединение шпоночное и зубчатое колесо во фронтальном и профильном разрезах;

4 Проставить размеры и позиции, заполнить основную надпись;

5 Выполнить спецификацию к сборочному чертежу: «Вал - зубчатое колесо».

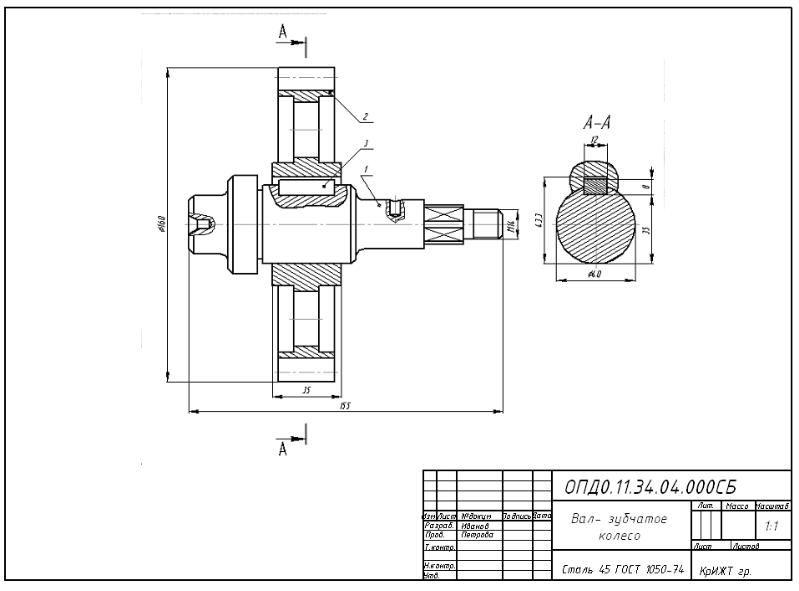

Пример выполненного сборочного чертежа дан на рисунке 53,

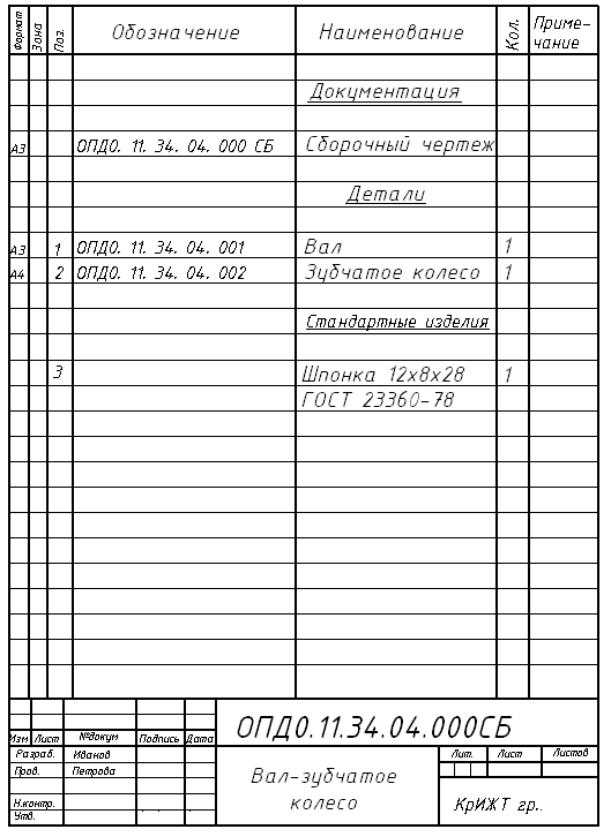

спецификация представлена на рисунке 54.

65
