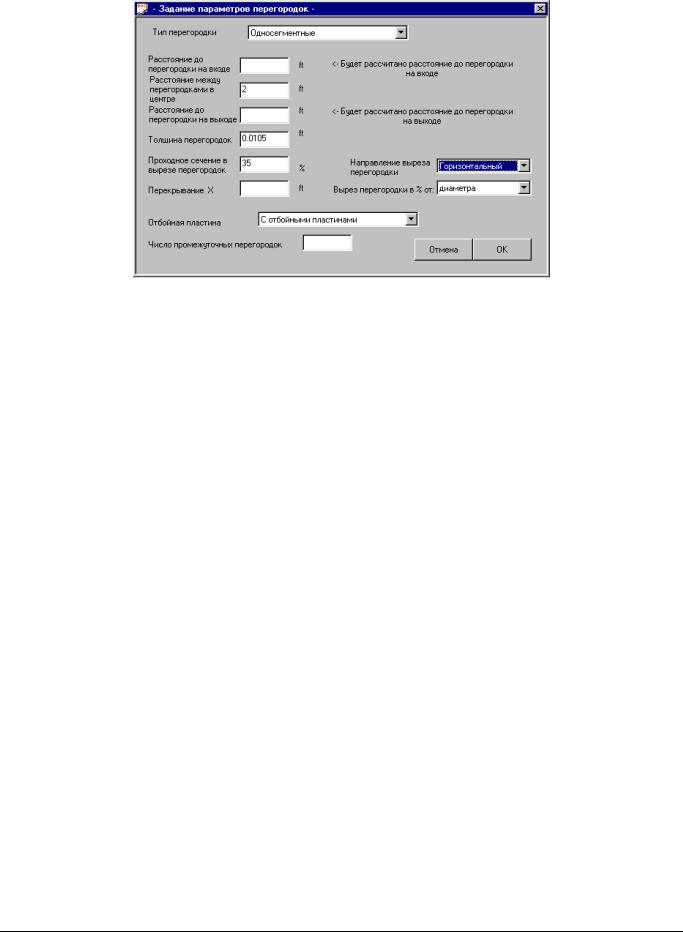

По умолчанию для данного окна приняты следующие значения параметров:
односегментные перегородки
толщина перегородок = 0.126 дюйма
величина перекрывания (X-overlap) = 1.5 дюйма (только для двух- и трехсегментных перегородок)
горизонтальные перегородки
величина выреза перегородки в процентах от диаметра
отбойная пластина в соответствии со стандартом TEMA
отсутствие промежуточных перегородок (только при использовании перегородок типа No-Tubes-in-Windows (без труб в вырезе перегородки)).
Все эти значения приемлемы для нашего примера поверочного расчета, поэтому мы не будем вводить какие-либо данные в соответствующие поля. В то же время задание расстояния между перегородками и величины проходного сечения в вырезе перегородки является обязательным.
Расстояние между перегородками (Baffle Spacing)
Можно задать данное расстояние на входе в теплообменник, в центре и/или на выходе из аппарата. В случае выполнения проектного расчета задание расстояния между перегородками в центре является обязательным. Помимо этого, может быть задано значение данного параметра на входе или на выходе (второе из двух этих значений будет рассчитано программой). Для данного примера расстояние между перегородками в центре аппарата принято равным 24 дюймам.
В результате изменения расстояния между перегородками изменяется площадь сечения перекрестного потока, а, следовательно, и значения скоростей, перепада давления и коэффициентов теплоотдачи. Поэтому в случае, когда расстояние до перегородки на входе и/или выходе отличается от расстояния между перегородками в центре аппарата и это значение вам известно, ввод данного значения влияет на величину скоростей, перепадов давления и коэффициентов теплоотдачи через первую и/или последнюю перегородки. В нашем случае расстояния до перегородок на входе и выходе неизвестны, поэтому мы введем здесь только значение расстояния между перегородками в центре. Введите в поле Расстояние между перегородками в центре (Center Spacing) значение, равное 24, и оставьте незаполненными поля ввода значений расстояния до первой и последней перегородок.
Проходное сечение в вырезе перегородок в % (Baffle cut percent)
Для данного примера это значение составляет 35 процентов (по диаметру). Величина проходного сечения в вырезе перегородки может быть выражена в процентах от диаметра или от площади перегородки. В поле Basis of Cut (Вырез перегородки в % от:) можно указать, выражается ли данная величина в процентах от диаметра или от площади. По умолчанию она выражается в процентах от диаметра перегородки. Это нас устраивает, поэтому введите в поле
Проходное сечение в вырезе перегородок в % (Baffle cut percent) значение, равное 35.
Щелкните по кнопке [OK] для сохранения этих данных и закрытия окна диалога.

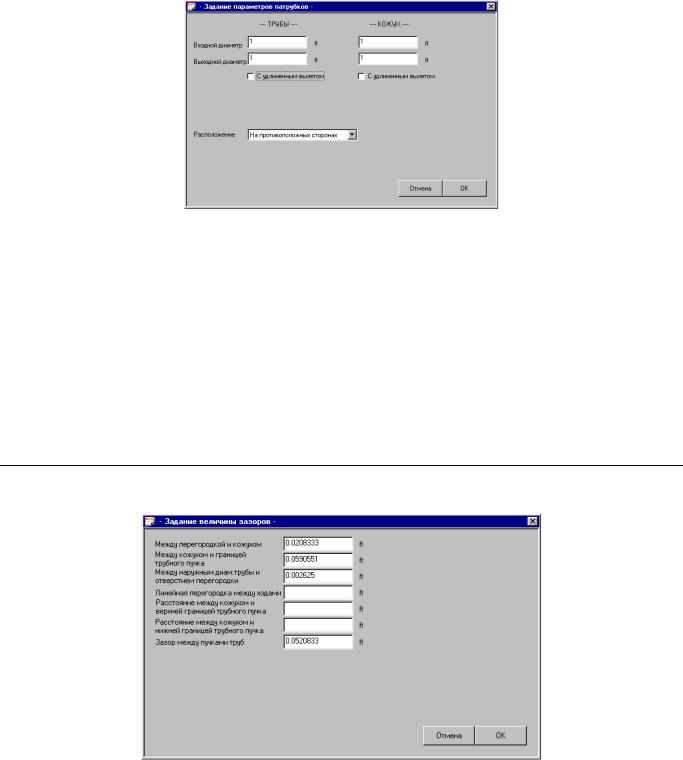

ЭТАП 7 – ОКНО ЗАДАНИЯ ПАРАМЕТРОВ ПАТРУБКОВ (NOZZLE SPECIFICATIONS)
Вслед за этим на экран выводится окно задания параметров патрубков (Nozzle Specifications):
53
СС-ТЕРМ |
Руководство пользователя |
По умолчанию приняты следующие параметры патрубков:
Стандартные патрубки (патрубки с удлиненным вылетом не используются)
Промежуточные патрубки не используются
Расположение патрубков на противоположных сторонах
Переходный патрубок отсутствует.
Эти параметры нас удовлетворяют, поэтому в данном диалоговом окне мы должны ввести только значения внутреннего диаметра входного и выходного патрубков со стороны трубного и межтрубного пространства. Диаметр всех этих патрубков равен 1 футу. Заполните поля данного окна, как это показано выше.
Щелкните по кнопке [OK] для сохранения введенных данных и закрытия окна диалога.
ЭТАП 8 – ОКНО ЗАДАНИЯ ВЕЛИЧИНЫ ЗАЗОРОВ (CLEARANCES SPECIFICATIONS)
На экране появляется окно задания величины зазоров (Clearances Specifications):
По умолчанию СС-ТЕРМ всегда использует величины зазоров, соответствующие стандартам TEMA, поэтому, как правило, ввода данных в поля этого окна не требуется. В нашем примере, однако, величины зазоров известны, и их необходимо внести в соответствующие поля, поскольку они, возможно, не вполне соответствуют стандарту TEMA.
В случае, когда используется отбойная пластина, необходимо указать значение расстояния между кожухом и верхней границей трубного пучка. Ввода каких-либо других величин зазоров не требуется. Заполните поля данного окна диалога, как это показано выше.
Щелкните по кнопке [OK] для сохранения введенных данных и закрытия окна диалога.
54
СС-ТЕРМ |
Руководство пользователя |

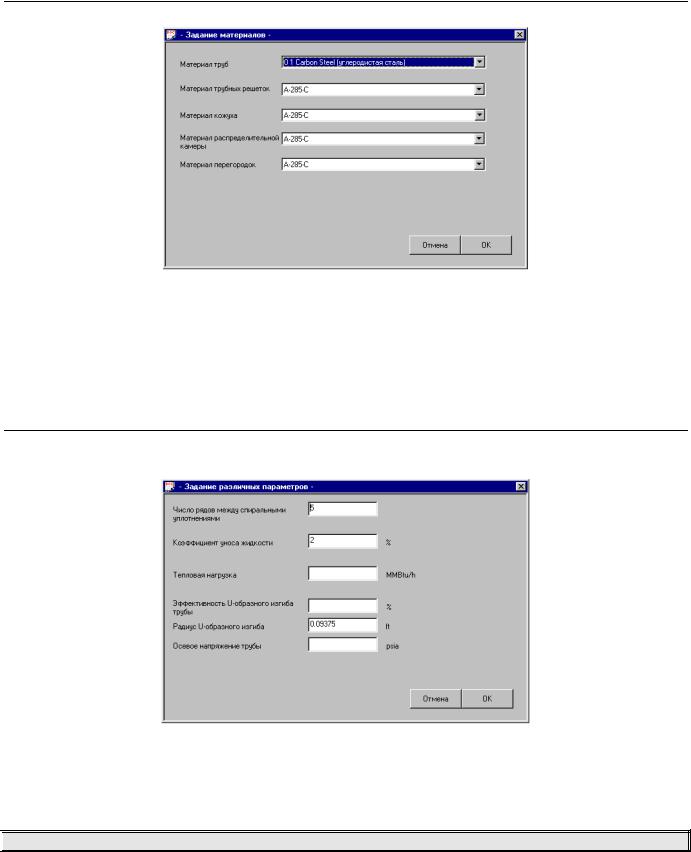

ЭТАП 9 – ОКНО ЗАДАНИЯ МАТЕРИАЛОВ (MATERIAL SPECIFICATIONS)
На экран выводится диалоговое окно задания материалов (Material Specifications):
Данное окно позволяет задать для теплообменника конструкционные материалы. Для теплового расчета имеет значение только материал труб и кожуха. Данные, введенные в остальные поля, используются только для заполнения таблицы TEMA.
По умолчанию во всех случаях в качестве конструкционного материала принимается углеродистая сталь. Для нас это является приемлемым, поэтому ввода данных в этом окне не требуется.
Щелкните по кнопке [OK] для завершения работы с данным окном.
ЭТАП 10 – ОКНО ЗАДАНИЯ РАЗЛИЧНЫХ ПАРАМЕТРОВ (MISCELLANEOUS SPECIFICATIONS)
Последним на экране появляется окно задания различных параметров (Miscellaneous Specifications):
В данном диалоговом окне нас интересует только поле Число рядов между спиральными уплотнениями (Rows per Sealing Strip). В нашем случае это число равно 5, что совпадает со значением, принятым по умолчанию. Таким образом, ввода каких-либо данных в поля этого окна не требуется.
Щелкните по кнопке [OK] для завершения работы с данным диалоговым окном.

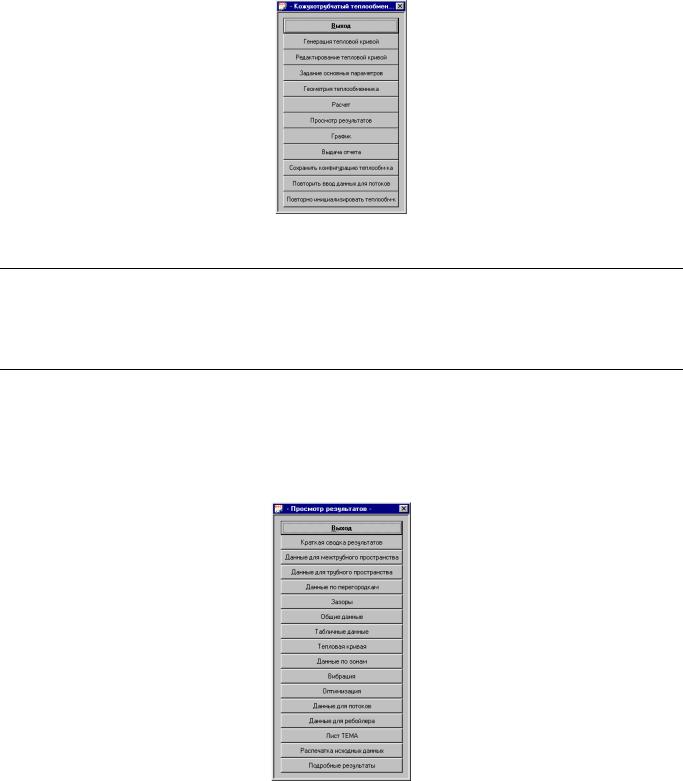

ГЛАВНОЕ МЕНЮ СС-ТЕРМ’А
Ввод данных для нашего поверочного расчета завершен. Программа открывает на экране меню Кожухотрубчатый теплообменник (Shell and Tube Exchanger):
55
СС-ТЕРМ |
Руководство пользователя |
ЭТАП 11 – ВЫПОЛНЕНИЕ РАСЧЕТА
Теперь мы готовы к выполнению расчета, поэтому можно выбрать в данном меню опцию Расчет (Calculate). Расчет выполняется очень быстро, и после его завершения сразу происходит возврат к работе с меню Кожухотрубчатый теплообменник (Shell and Tube Exchanger).
ЭТАП 12 –КОМАНДЫ ПРОСМОТРА РЕЗУЛЬТАТОВ (VIEW RESULTS) И ПОСТРОЕНИЯ ГРАФИКА (PLOT)
Теперь мы можем, воспользовавшись командой Просмотр результатов (View Results), просмотреть результаты расчета теплообменника. Вы можете также представить результаты в графической форме при помощи команды График (Plot) или распечатать твердую копию отчета в форме таблицы с использованием опции Выдача отчета
(Report Generation).
При помощи опции Просмотр результатов (View Results) вы можете отобразить на экране для просмотра различные формы подробного представления результатов. Для просмотра перечня форм представления результатов на экране выберите в меню теплообменника опцию Просмотр результатов (View Results). На экран выводится соответствующее меню:
Давайте сначала просмотрим краткую сводку результатов (Summary Results). При выборе в меню соответствующей опции на экране отображаются данные, вид которых показан ниже:
56
СС-ТЕРМ |
Руководство пользователя |
Обратите внимание на то, что результаты отображаются в окне редактора Wordpad (Блокнот). То же самое справедливо для всех данных, вызываемых на экран при помощи команды Просмотр результатов (View Results). Это позволяет редактировать и распечатывать эти данные средствами редактора Wordpad.
Закройте окно редактора Wordpad (Блокнот), щелкнув по кнопке закрытия окна в его правом верхнем углу. При этом произойдет возврат к меню просмотра результатов (View Results).
Далее выберите опцию Данные для межтрубного пространства (Shellside Data). На экран выводятся результаты расчета для межтрубного пространства:

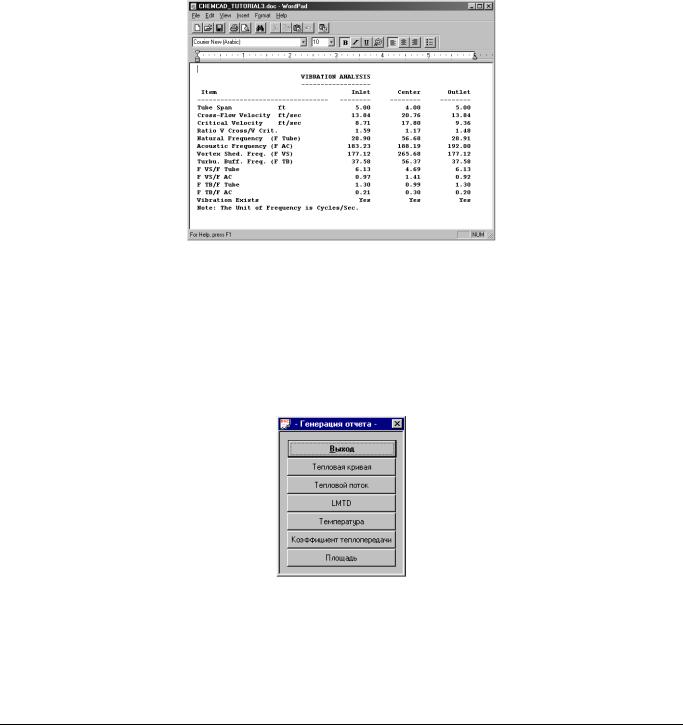

Для просмотра результатов вибрационного анализа выберите опцию Вибрация (Vibration); при этом на экране будут представлены следующие данные:
57
СС-ТЕРМ |
Руководство пользователя |
Пояснения к приведенной таблице см. в разделе «Выдача отчета (Report Generation)» настоящего руководства.
Теперь закройте окно (окна) редактора Wordpad. При этом произойдет возврат к меню просмотра результатов (View Results). Щелкните по опции Выход (Exit) в верхней строке для выхода из данного меню. Меню просмотра результатов закрывается, и на экран вновь выводится меню Кожухотрубчатый теплообменник (Shell and Tube Exchanger).
Опция График (Plot) действует аналогичным образом. Для просмотра опций построения графика щелкните по строке График (Plot) данного меню.
Все эти графики строятся на основании позонных расчетов и отображаются на экране в окне графика (так же, как график тепловой кривой, приведенный в самом начале данного примера). После того как вы закроете окно графиков, программа возвращает вас к работе с меню Кожухотрубчатый теплообменник (Shell and Tube Exchanger).
ЭТАП 13 – ВЫДАЧА ОТЧЕТА
Для выдачи отчета в форме таблицы используется опция Выдача отчета (Report Generation). Выберите эту опцию, а затем выберите в открывающемся меню опцию Выбор форм отчетов (Select Reports). На экране появится диалоговое окно выбора форм отчета (Report Selection).
Отмечая щелчком мыши соответствующие поля, вы можете выбрать различные типы данных для включения в отчет. В рамках нашего примера мы будем считать, нам необходимо распечатать лист (таблицу) TEMA, данные в табличной форме (Tabulated Analysis) и результаты расчета вибрации (Vibration analysis). Отметьте соответствующие поля диалогового окна, как это показано ниже:
58
СС-ТЕРМ |
Руководство пользователя |
Щелкните по кнопке [Save] (Сохранить) для сохранения введенных данных. Диалоговое окно закроется, и на экране вновь появится меню выдачи отчета (Report Generation).
Выберите в этом меню опцию Генерация отчетов (Generate Reports). Программа подготавливает отчет и отображает его на экране. Как и ранее, отчет отображается в окне редактора Wordpad (Блокнот). Вы можете просматривать, редактировать и/или распечатывать его, используя команды редактора Wordpad.
Мы закончили выполнение всех действий, предусмотренных в рамках данного примера. Для завершения работы с программой СС-ТЕРМ:
Закройте окно редактора Wordpad (Блокнот). При этом происходит возврат к меню выдачи отчетов (Report Generation).
Щелкните в этом меню по кнопке Выход (Exit). На экране открывается меню Кожухотрубчатый теплообменник (Shell and Tube Exchanger). Щелкните по кнопке Выход (Exit) для выхода из программы СС-ТЕРМ.
59
СС-ТЕРМ |
Руководство пользователя |
ПРИЛОЖЕНИЕ I: КОДЫ МАТЕРИАЛОВ КОЖУХА И ТРУБНЫХ ПЕРЕГОРОДОК
МАТЕРИАЛЫ КОЖУХА
1.A-285-C
2.A-515-55
3.A-515-60
4.A-515-65
5.A-515-70
6.A-516-55
7.A-516-60
8.A-516-65
9.A-516-70
10.A234-WPB
11. |
A-53B(W) |
(Рассматриваются электросварные трубы – НЕ бесшовные) |
12.A-106-B
13. |
A312304W |
(Рассматриваются электросварные трубы – НЕ бесшовные) |
14. |
A312316W |
(Рассматриваются электросварные трубы – НЕ бесшовные) |
15.A-333-1
16.A-333-6
17.A-333-4
18.A-333-7
19.Углеродистая сталь
20.A-537-2
21.A-202-A
22.A-202-B
23.A-203-D
24.A-203-E
25. |
A-203-F |
( <= 2.0 дюйма) |
26.A-204-A
27.A-204-B
28.A-204-C
29.A-225-C
30.A-302-A
31.A-302-B
32. |
A-387-2 |
КЛАСС 1 |
33. |
A-387-12 |
КЛАСС 1 |
34. |
A-387-11 |
КЛАСС 1 |
35. |
A-387-22 |
КЛАСС 1 |
36. |
A-387-21 |
КЛАСС 1 |
37.A-387-5 КЛАСС 1 (Допустимые величины напряжений имеются для @ 650 F и выше)
38.A-533-A
39.A-533-B
40.A-533-C
41.MONEL МОНЕЛЬ-МЕТАЛЛ (электросварные трубы) - SB-165-400A (Отожженные)
42. |
MONEL МОНЕЛЬ-МЕТАЛЛ |
(электросварные трубы) |
- SB-165-400S (Обработанные для снятия |
|||
внутренних напряжений) |
|
|
|
|
|
|
43. |
INCONEL |
ИНКОНЕЛЬ |
(электросварные трубы) |
-SB-167-600A (Термообработанные /Отожженные) |
||
44. |
INCONEL |
ИНКОНЕЛЬ |
(электросварные трубы) |
- SB-167-600S (Термообработанные /Отожженные) |
||
45. |
INCOLOY |
ИНКОЛОЙ |
- |
|
SB-163-825A (Отожженные) |
|
46. |
INCOLOY |
ИНКОЛОЙ |
- |
|
SB-163-825S (Отожженные) |
|
47. |
АЛЮМИНИЕВАЯ БРОНЗА |
- |
|
|
SB-171-61 |
|
48. |
MONEL МОНЕЛЬ-МЕТАЛЛ |
|
- |
|
SB-127-400 |
|
49. |
АЛЮМИНИЙ-6061 |
- |
SB-209-T651 |
|
||
50. |
ТИТАН-2 |
- |
SB-265-Gr 2 |
|
|
|
51. |
ТИТАН-12 |
- |
SB-265-Gr 12 |
|
|
|
52. |
НИКЕЛЬ |
|
- |
SB-162-200 |
(Горячекатанные) |
|
53. |
LC-НИКЕЛЬ |
- |
SB-162-201 |
(Горячекатанные/ Отожженные) |
||
54. |
ЦИРКОНИЙ |
- |
SB-551 |
|
|
|
55. |
ИНКОЛОЙ-800 |
- |
SB-409-800 |
(Отожженные) |
||
56. |
ИНКОЛОЙ-825 |
- |
SB-424-825 |
(Отожженные) |
||
57. |
ИНКОНЕЛЬ-600 |
- |
SB-168-600 |
(Отожженные) |
||
58. |
HASTELLOY-B |
- |
SB-333-B2 |
(Отожженные в соляной ванне) |
||
59. |
HASTELLOY-C |
- |
SB-575-C276 |
(Отожженные в соляной ванне) |
||
60. |
HASTELLOY-G |
- |
SB-582-G |
(Отожженные в соляной ванне) |
||
61.A-240-304
62.A-240-304L
63.A-240-304H
64.A-240-304N
60
СС-ТЕРМ |
Руководство пользователя |
65.A-240-316
66.A-240-316L
67.A-240-316H
68.A-240-316N
69.A-240-317
70.A-240-317L
71.A-240-321
72.A-240-321H
73.A-240-347
74.A-240-347H
75.A-240-348
76.A-240-348H
77.A-240-309
78.A-240-309S
79.A-240-310
80.A-240-310S
81.A-240-405
82.A-240-410
83.A-240-430
МАТЕРИАЛЫ ТРУБНЫХ ПЕРЕГОРОДОК
1.A-179
2.A-214
3.A-106-B
4.Углеродистая сталь
5.НЕ ИСПОЛЬЗУЕТСЯ
6.НЕ ИСПОЛЬЗУЕТСЯ
7.НЕ ИСПОЛЬЗУЕТСЯ
8.НЕ ИСПОЛЬЗУЕТСЯ
9.НЕ ИСПОЛЬЗУЕТСЯ
10.НЕ ИСПОЛЬЗУЕТСЯ
11. |
A-334-1 |
(Бесшовные) |
12. |
A-334-6 |
(Бесшовные) |
13.A-210-A
14.A-210-C
15.A-178-A
16.A-178-C
17.A-199-T11
18.A-199-T3B
19.A-199-T22
20.A-199-T21
21.A-199-T5 (Допустимые величины напряжений имеются для @ 650 F и выше)
22.A-199-T7 (Допустимые величины напряжений имеются для @ 650 F и выше)
23.A-199-T9 (Допустимые величины напряжений имеются для @ 650 F и выше)
24.A-209-T1B
25.A-209-T1
26.A-209-T1A
27.A-213-T2 (Допустимые величины напряжений имеются для @ 650 F и выше)
28.A-213-T17
29.A-213-T12
30.A-213-T11
31.A-213-T22
32.A-213-T21
33.A-213-T5 (Допустимые величины напряжений имеются для @ 650 F и выше)
34. |
A-213-T5B |
(Допустимые величины напряжений имеются для @ 650 F и выше) |
35. |
A-213-T5C |
(Допустимые величины напряжений имеются для @ 650 F и выше) |
36.A-213-T7 (Допустимые величины напряжений имеются для @ 650 F и выше)
37.A-213-T9 (Допустимые величины напряжений имеются для @ 650 F и выше)
38. |
A-334-9 |
(Бесшовные - Допустимые величины напряжений для @ 650 F и выше) |
||
39. |
A-334-7 |
(Бесшовные) |
|
|
40. |
A-334-3 |
(Бесшовные) |
|
|
41. |
МЕДЬ |
- |
SB-111-122 (Волочение с наклепом) |
|
42. |
АДМИРАЛТЕЙСКАЯ ЛАТУНЬ |
- |
SB-111-443 (Отожженные) |
|
43. |
АЛЮМИНИЕВАЯ ЛАТУНЬ |
- |
SB-111-687 (Отожженные) |
|
44. |
«КРАСНАЯ» ЛАТУНЬ |
- |
SB-111-230 (Отожженные) |
|
45. |
Cu-Ni 70/30 |
- |
SB-111-715 (Отожженные) |
|
46. |
Cu-Ni 90/10 |
- |
SB-111-706 (Отожженные) |
|
47. |
АЛЮМИНИЕВАЯ БРОНЗА - |
SB-111-608 (Отожженные) |
||
|
|
|
|
61 |
СС-ТЕРМ |
|
|
Руководство пользователя |
|
48. |
MONEL МОНЕЛЬ-МЕТАЛЛ- |
SB-163-400 (Отожженные) |
||
49. |
АЛЮМИНИЙ-6061 |
|
- |
SB-234-6061-T6 |
50. |
ТИТАН-2 |
- |
SB-338-Gr 2 (Сварные – Отожженные) |
|
51. |
ТИТАН-12 |
- |
SB-338-GR 12 (Сварные – Отожженные) |
|
52. |
НИКЕЛЬ |
- |
SB-163-200 (Отожженные) |
|
53. |
LC-НИКЕЛЬ |
- |
SB-163-201 (Отожженные) |
|
54. |
ЦИРКОНИЙ |
- |
SB-523-R60702 |
|
55. |
ИНКОЛОЙ-800 |
- |
SB-163-800 (Отожженные) |
|
56. |
ИНКОЛОЙ-825 |
- |
SB-163-825 (Отожженные) |
|
57. |
INCONEL-600 |
- |
SB-163-600 (Отожженные) |
|
58. |
HASTELLOY-B |
- |
SB-619-B (Отожженные в соляной ванне) |
|
59. |
HASTELLOY-C |
- |
SB-619-C-276 (Отожженные в соляной ванне) |
|
60. |
HASTELLOY-G |
- |
SB-619-G (Отожженные в соляной ванне) |
|
61.A-213-304
62.A-213-304L
63.A-213-304H
64.A-213-304N
65.A-213-316
66.A-213-316L
67.A-213-316H
68.A-213-316N
69.A-213-317
70.A-213-317L
71.A-213-321
72.A-213-321H
73.A-213-347
74.A-213-347H
75.A-213-348
76.A-213-348H
77.A-213-309
78.A-213-309S
79.A-213-310
80.A-213-310S
81.A-213-405
82.A-213-410
83.A-213-430
84.НЕ ИСПОЛЬЗУЕТСЯ
85.НЕ ИСПОЛЬЗУЕТСЯ
86.НЕ ИСПОЛЬЗУЕТСЯ
87.НЕ ИСПОЛЬЗУЕТСЯ
88.НЕ ИСПОЛЬЗУЕТСЯ
89.НЕ ИСПОЛЬЗУЕТСЯ
90.НЕ ИСПОЛЬЗУЕТСЯ
91.НЕ ИСПОЛЬЗУЕТСЯ
92.НЕ ИСПОЛЬЗУЕТСЯ
93.НЕ ИСПОЛЬЗУЕТСЯ
94.НЕ ИСПОЛЬЗУЕТСЯ
95.НЕ ИСПОЛЬЗУЕТСЯ
96.НЕ ИСПОЛЬЗУЕТСЯ
97.НЕ ИСПОЛЬЗУЕТСЯ
98.НЕ ИСПОЛЬЗУЕТСЯ
99.НЕ ИСПОЛЬЗУЕТСЯ
100.НЕ ИСПОЛЬЗУЕТСЯ
101.A-249-304
102.A-249-304L
103.A-249-304H
104.A-249-304N
105.A-249-316
106.A-249-316L
107.A-249-316H
108.A-249-316N
109.A-249-317
110.A-249-317L
111.A-249-321
112.A-249-321H
113.A-249-347
114.A-249-347H
115.A-249-348
116.A-249-348H
