№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ ДЛЯ ПРОВЕДЕНИЯ МОНТАЖНЫХ РАБОТ С СИП

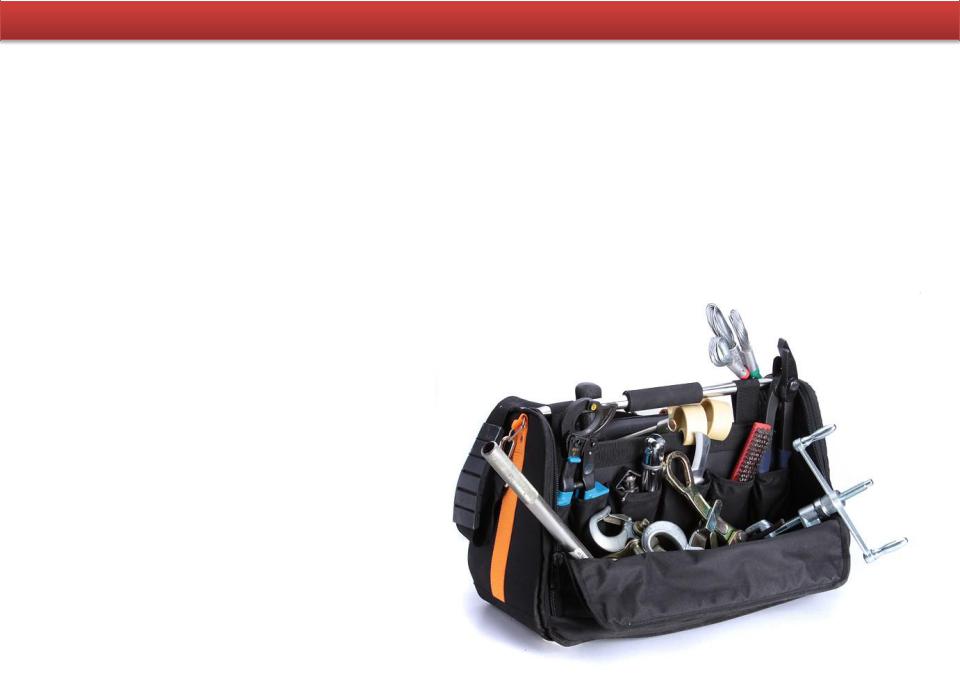

Набор для монтажа СИП НИС-1

В набор включены самые необходимые инструменты и приспособления, применяемые при монтаже СИП, а так же при монтаже оптоволоконных кабелей. Вес набора в сумке: 12,80 кг В комплекте:

-ИН-20 - инструмент для резки ленты

-НМ-20 - ножницы для резки ленты

-НС-32 - ножницы для резки проводов

-ЛР-15 - лебедка

-МЗ-22 - монтажный зажим ("лягушка")

-ВМ-15 - вертлюг

-ЧМ 10-20 - чулок монтажный

-ЧМ 20-30 - чулок монтажный

-ЧМ 30-40 - чулок монтажный

-ключ 10 мм

-ключ 13 мм

-НМ-02 - нож монтерский

-КО - клинья отделительные

-КС-25 - инструмент для снятия изоляции

-К-50 - кардощетка

-молоток

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

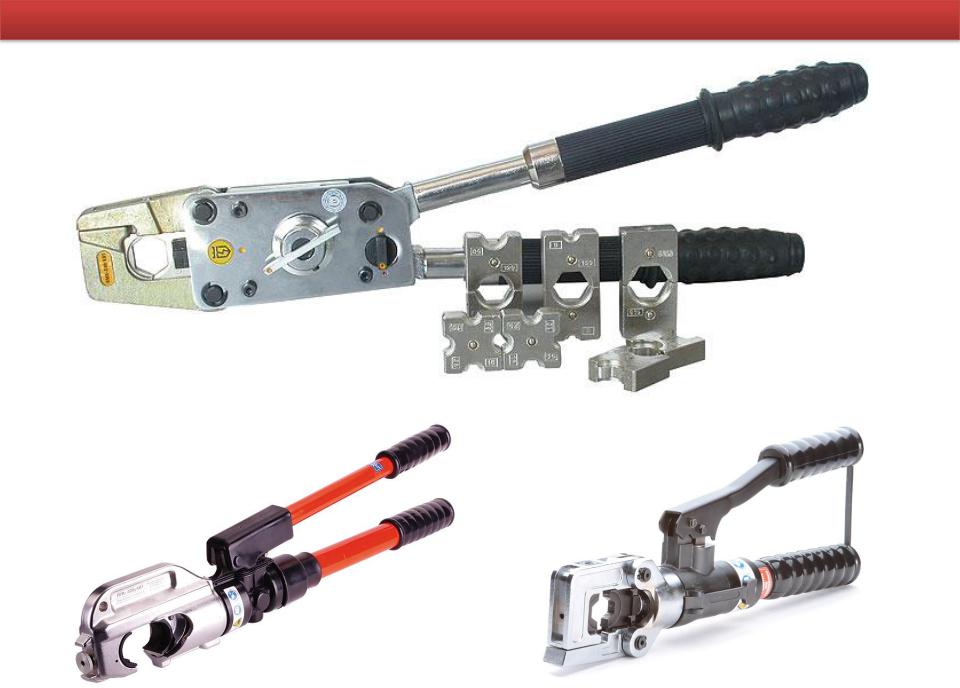

Пресс механический ПМ-150 СИП

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

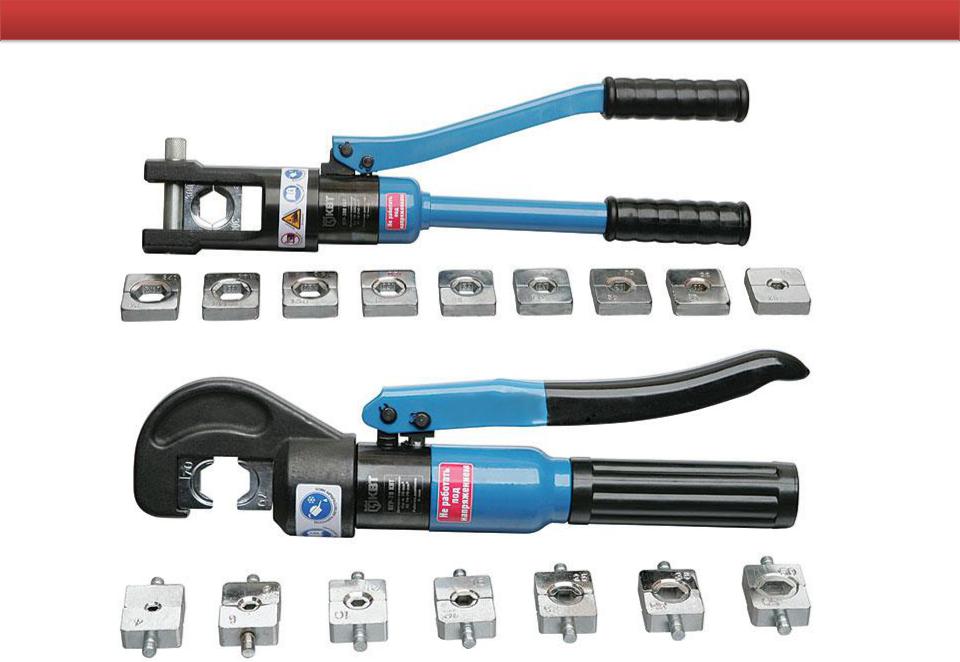

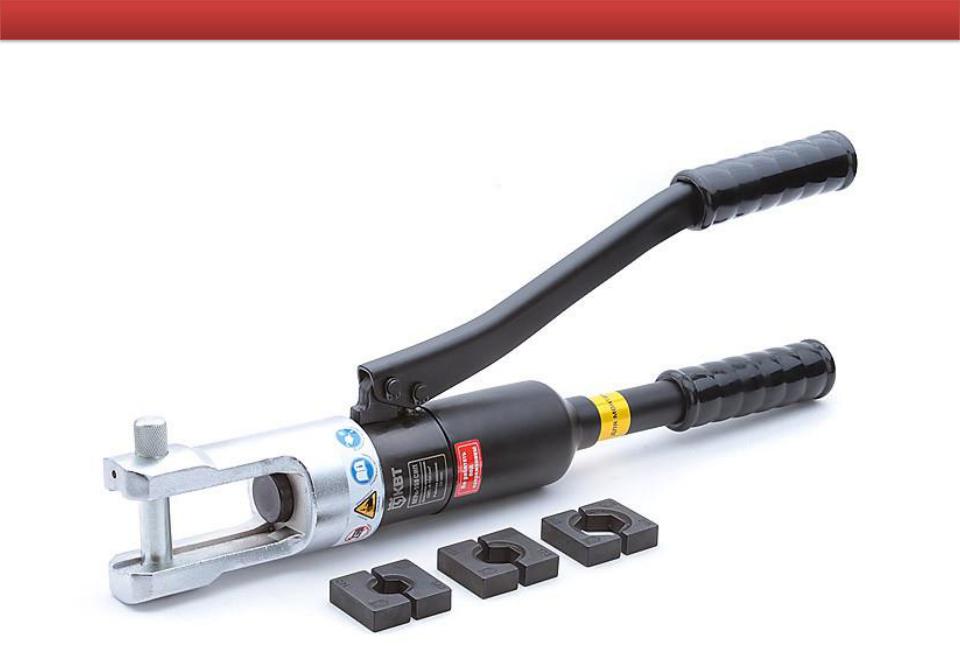

Пресс гидравлический ручной ПГРс-150 СИП

Максимальное усилие: 13 т

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

Лебедка ручная ЛР-15

Фрикционно-храповой механизм с переключателем, обеспечивающим пошаговое натяжение и отдачу. Максимальное тяговое усилие: 1,5 т

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

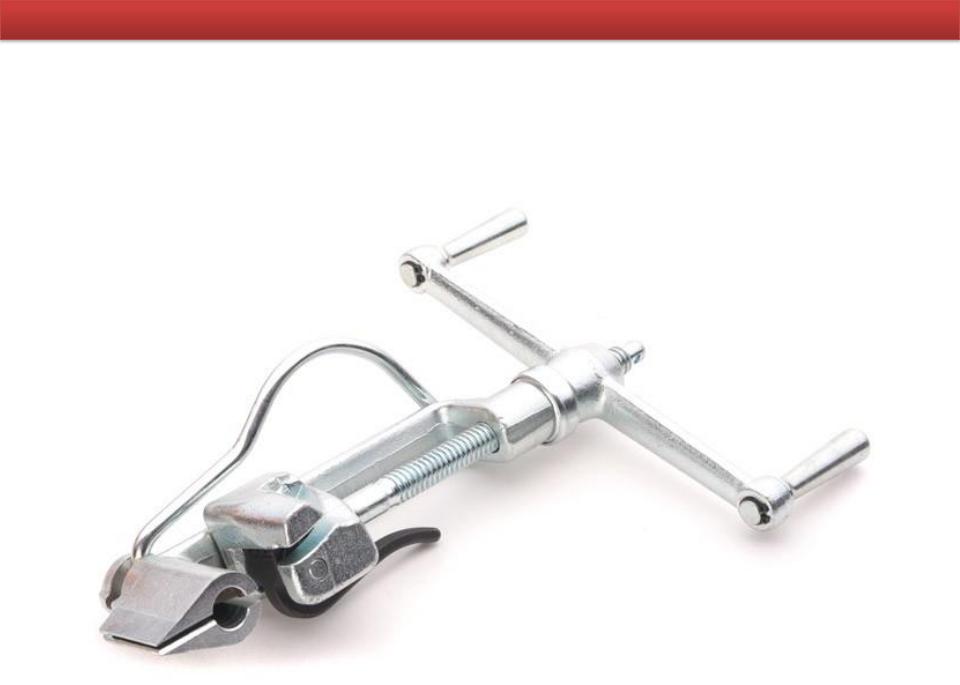

Инструмент для натяжения бандажной ленты на опорах ИН-20

Предназначен для натяжения ленты из нержавеющей стали при монтаже кронштейнов на опорах. Ширина ленты до 20 мм, толщина ленты до 1 мм. Рычаг для захвата и фиксации ленты. Специальный нож для отрезания ленты. Обрезка ленты отжатием рычага поворотного ножа.

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

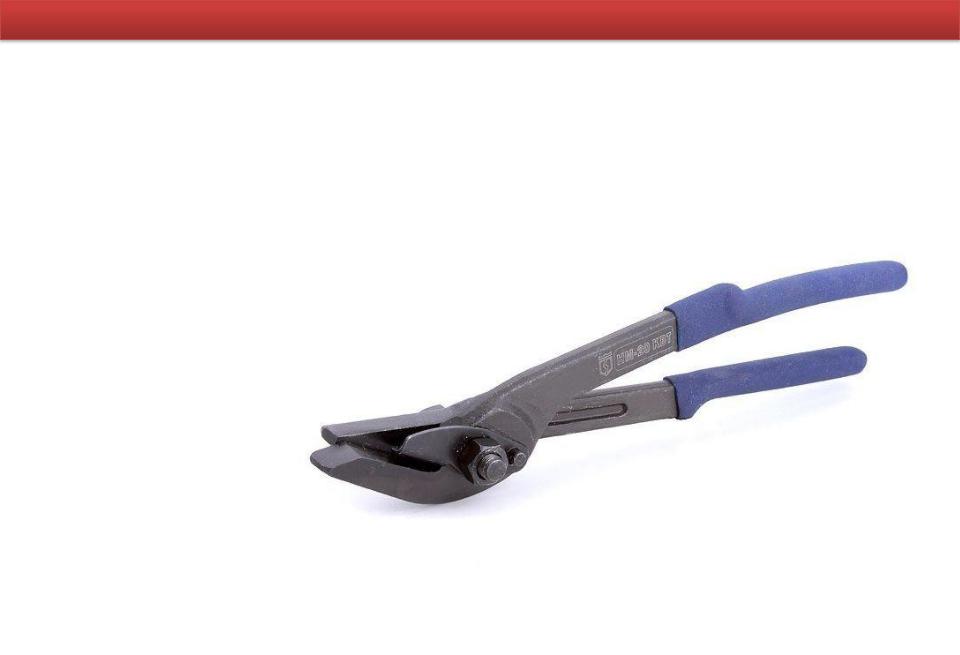

Ножницы для резки стальных лент НМ-20

Специально разработаны для резки ленты из нержавеющей стали. Ширина ленты до 20 мм, толщина ленты до 1,5 мм. Обеспечивает высокую производительность и удобство работ по предварительной нарезке мерных отрезков стальных бандажей. Возможность работы одной рукой.
