№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

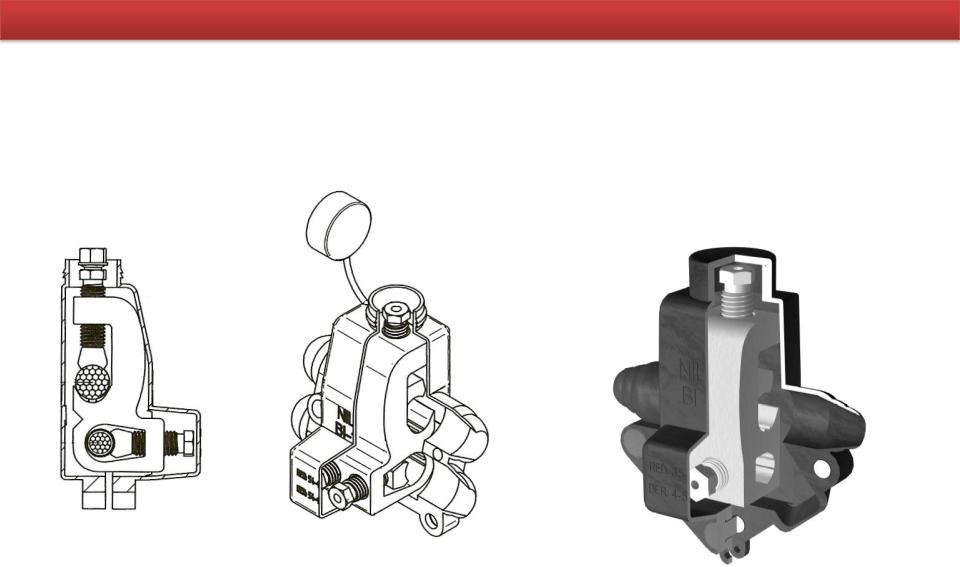

Ответвительные влагозащищенные зажимы
Ответвление ПЗВ от ВЛН
Ответвительный переходной зажим типа CD 153N + BI
Зажимы с раздельной затяжкой болта позволяют подсоединять и отсоединять провода ответвления не снимая зажим с магистрального провода.
Магистраль: 35-150 mm²
Ответвление: 35-120 mm²
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Соединительные зажимы
Для соединения защищенных проводов в пролете сечением от 35 до 150 mm²
Соединительные
зажимы типа MJRP N
Зажимы обеспечивают соединение двух изолированных или
неизолированных жил.
Соединение осуществляется методом опрессовки. Герметичность контакта улучшена опрессовкой стальных колец.
Тип зажима для провода соответствующего сечения определяется по цвету колпачков зажима.
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

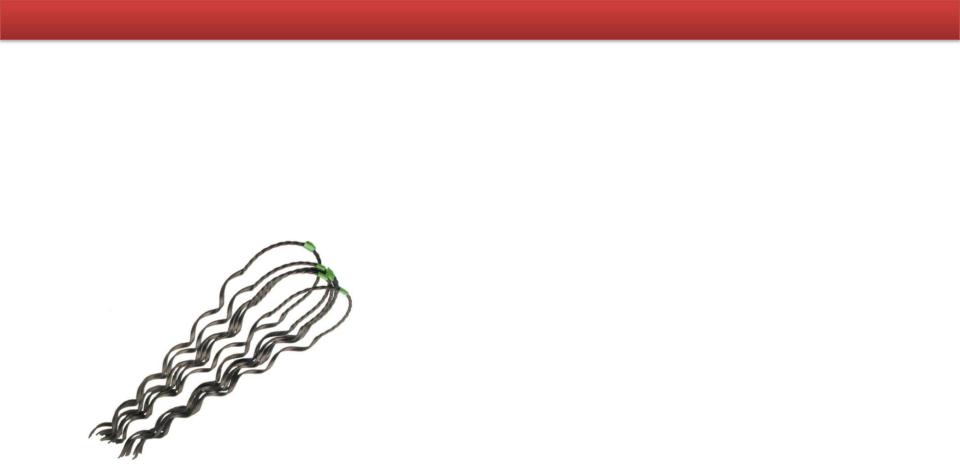

Спиральные вязки
Используются для крепления защищенных проводов на штыревых изоляторах
Устанавливаются на изоляторах в одну, или в обе стороны провода.
Монтаж без всякого инструмента поверх изоляции защищенного провода.
Нужный размер вязок для провода соответствующего сечения легко определяется по цветовой маркировке.
Позиция |
Сечение жилы, |
Диаметр шейки |
Цветовая |
Кол-во в |
Масса, г |
||
мм2 |
изолятора, мм |
маркировка |
упаковке, шт |
||||
|
|
||||||
СB 35 |
35 |
– 50 |
85 |
желтый |
6 |
550 |
|
|
|
|
|
|
|
|
|
СB 70 |
70 |
– 95 |
85 |
зеленый |
6 |
650 |
|
|
|
|
|
|
|
|
|
СB 120 |
120 |
– 150 |
85 |
черный |
6 |
710 |
|
|
|
|
|
|
|
|
|
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Защита линии от грозовых перенапряжений
Длинно-искровой петлевой разрядник РДИП-10-4-УХЛ1
|
|
|
Устраняют пережог проводов и предотвращают |
||||||
|
|
|
отключение |
ВЛ |
вследствие |
грозовых |
|||
|
|
|
индуктированных перенапряжений. |
|
|
||||
|
|
|
Экономят ресурс срабатывания высоковольтных |
||||||
|
|
|
выключателей. |
|
|
|
|
|
|
|
|
|
Не подвержены разрушающему воздействию токов |
||||||
|
|
|
молнии и сопровождающих токов дуговых |
||||||
|
|
|
замыканий. |
|
|
|
|
|
|
|
|
|
Не находятся под рабочим напряжение и не требуют |
||||||
|
|
|
обслуживания. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Импульсная электрическая |
|
|
Выдерживаемый |
|
|
|
|
|
Позиция |
прочность при грозовом |
|
|
импульсный ток, |
|
Масса, г |
|
|
|
|
импульсе напряжения, кВ |
|
|
кА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
РДИП-10-4-УХЛ1 |
300 |
|
|
40 |
|
2300 |
|
|
|
|
|
|
|
|
|
|
|
|
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

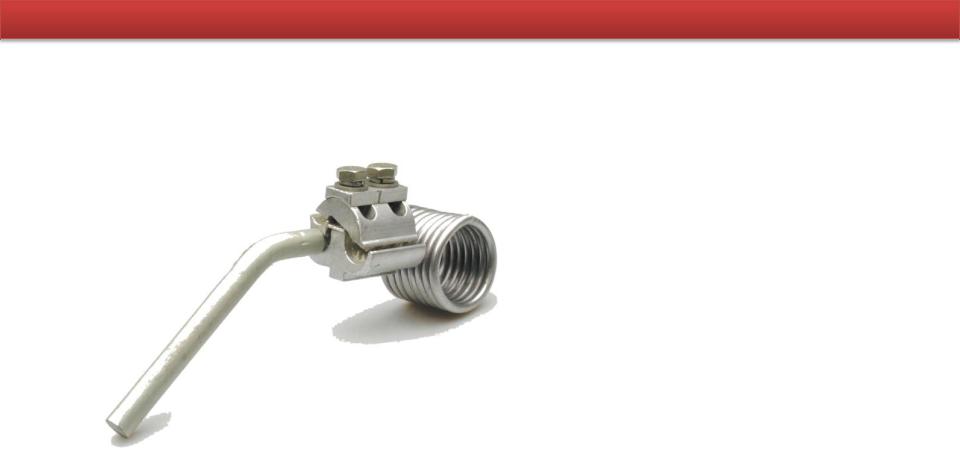

Устройство защиты от дуги |
При установке устройства нет |
||||||||
|
|
|
|||||||
|
|
|
необходимости |
|
|
снимать |
|||
|
|
|
изоляцию с жилы. |
|
|
|
|
||
|
|
|
Устройство включает в себя |
||||||
|
|
|
дугозащитный рог, |
который также |
|||||
|
|
|
может |
быть использован для |
|||||
|
|
|
подключения |
|
|
временного |
|||
|
|
|
заземления |
с |
|
|
болтовым |
||
|
|
|
соединением. |
|
|
|
|
||
|
|
|
Устройство |
снабжено |
элементом |
||||
|
|
|
для |
установки |
алюминиевой |
||||
|
|
|
проволоки-шунта, |
|
|
который |
|||
|
|
|
соединяет |
устройство |
с шейкой |
||||
|
|
|
изолятора. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Позиция |
Сечение жилы, |
Наличие алюминиевой |
Усилие |
|
|
Масса, г |
|
|
|
мм2 |
проволоки шунта 25 мм2 |
затяжки, Нм |
|
|
|
|||
|
|
|
|
|
|
||||
|
CE 1 |
35 – 150 |
нет |
|
40 |
|
|
470 |
|
|
|
|
|
|
|
|
|
|
|
|
CE 2 |
35 – 150 |
да |
|
40 |
|
|
570 |
|
|
|
|
|
|
|
|
|
|
|
Астахов С.М.
