№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
КОНСТРУКЦИИ СИП
СИП 2 / ТОРСАДА |
СИП 1 / АМКА |
Четырехпроводная система |
3 изолированные |
3 изолированные |
СИП 4 / АЛУС |
|
||
алюминиевые |
алюминиевые |
4 изолированные |
токопроводящие |
токопроводящие жилы |
алюминиевые жилы без |
жилы + 1 несущая |
+ 1 несущая |
нулевой несущей жилы из |
изолированная |
неизолированная |
сплава |
нулевая жила из |
нулевая жила из |
|
сплава |
сплава |
|
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Сравнения трех конструкций СИП
Конструкция |
|
|
|
|
СИП |
|
|
|
|
|
|
|
|
|
|
3 изолированные |
3 изолированные |
|
|
|
термопластичным сшитым |
термопластичным сшитым |
|
|
|
полиэтиленом |
полиэтиленом |
4 изолированных |
|
|
изолированные |
изолированные |
алюминиевых жилы без |
|
Структура СИП |
токопроводящие жилы + 1 |
токопроводящие жилы + 1 |
несущей нулевой жилы из |
|
|
изолированная несущая |
неизолированная несущая |
сплава |
|
|
нулевая жила из |
нулевая жила из |
(СИП 4) |
|
|
|
|
||
|
алюминиевого сплава |
алюминиевого сплава |
|
|
|
(СИП 2) |
(СИП 1) |
|
|
|
3x50+54,6 |
3x50+70 |
4х50 |
|
|
3x70+54,6 |
3x70+95 |
4х70 |
|
Сечения СИП |
3x95+70 |
3x95+95 |
4х95 |
|
|
3x120+70 |
3x120+95 |
4х120 |
|
|
3x150+95 |
3x150+95 |
Отсутствует 4х150 |
|
Эффективное |
|
|
Нет эффективного |
|
|
|
распределения |
||
распределение |
|
|
||
Отсутствует механическая |
Отсутствует механическая |
механических нагрузок |
||
механических нагрузок |
||||
нагрузка на |
нагрузка на |
между нулевой и |
||
между нулевой и |
||||
токопроводящие жилы |
токопроводящие жилы |
токопроводящими жилами |
||
токопроводящими |
||||
|
|
Высокая механич. нагрузка |
||
жилами |
|
|
||
|
|
на изоляцию всех жил. |
||
|
|
|
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Конструкция |
|
|
|
|
СИП |
|
|
|
|
|
|
|
|
|
Малый риск короткого |
|
|
|
|
замыкания между |
|
|
|
|
нулевой и |
Да |
Хуже чем 2 и 4 |
Да |
|
токопроводящими |
|
|
|
|
жилами |
|
|
|
|
Устойчивость к |
|
|
|
|
атмосферным |
Да |
Хуже чем 2 и 4 |
Да |
|
перенапряжениям |
|
|
|
|
Простота выполнения |
Да |
Да |
Хуже чем 2 и 1 |
|
ответвлений |
||||
|
|
|
||
|
|
|
|
|
Возможность |
|
|
|
|
прокладки по стенам |
Да |
Нет |
Да |
|
зданий |
|
|
|
|
Антикоррозионные |
Да |
Хуже чем 2 и 4 |
Да |
|
свойства |
||||
|
|
|
||
|
|
|
|
|
Возможность |
Надежное герметичное |
Надежное соединение при |
Соединение СИП |
|
соединение при помощи |
||||
соединения СИП в |
помощи соединительных |
осуществляется в шлейфах |
||
соединительных зажимов |
||||
пролете |
зажимов типа MJPT N |
на опорах |
||
типа MJPT N |
||||
|
|
|
||
|
|
|
|
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Конструкция |
|
|
|
|
СИП |
|
|
|
|
|
|
|
|
|
|
Стоимость ниже, чем для |
|
Стоимость выше на 30% по |
|
Стоимость линейной |
|
сравнению с арматурой для |
||
СИП 4 и СИП 1. Арматура |
|
|||
арматуры |
Стоимость ниже чем для |
СИП 1 и СИП 2. Также |
||
для СИП 2 наиболее |
||||
выполненной по |
СИП 4, но немного выше |
требуется больше |
||
технологичная и не требует |
||||
Европейскому |
чем для СИП 2 |
арматуры из-за не |
||
применения специального |
||||
стандарту CENELEC |
|
возможности соединения |
||
инструмента для монтажа |
|
|||
|
|
СИП 4 в пролете |
||
|
|
|
||
|
Легко и просто |
Просто монтировать, так |
|
|
|
как вся анкерная и |
Сложнее чем для СИП 1 и |
||
|
монтировать, так как вся |
|||
|
подвесная арматура |
СИП 2. Труднее определить |
||
Монтаж |
анкерная и подвесная |
|||
монтируется за одну |
нулевую жилу. Требуется |
|||
|
арматура монтируется за |
|||
|
несущую жилу. Требуется |
динамометрический ключ |
||
|
одну несущую жилу |
|||
|
динамометрический ключ |
|
||
|
|
|
||
|
|
|
|
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
ЛИНЕЙНАЯ АРМАТУРА ДЛЯ СИП 1, СИП 2, СИП 4

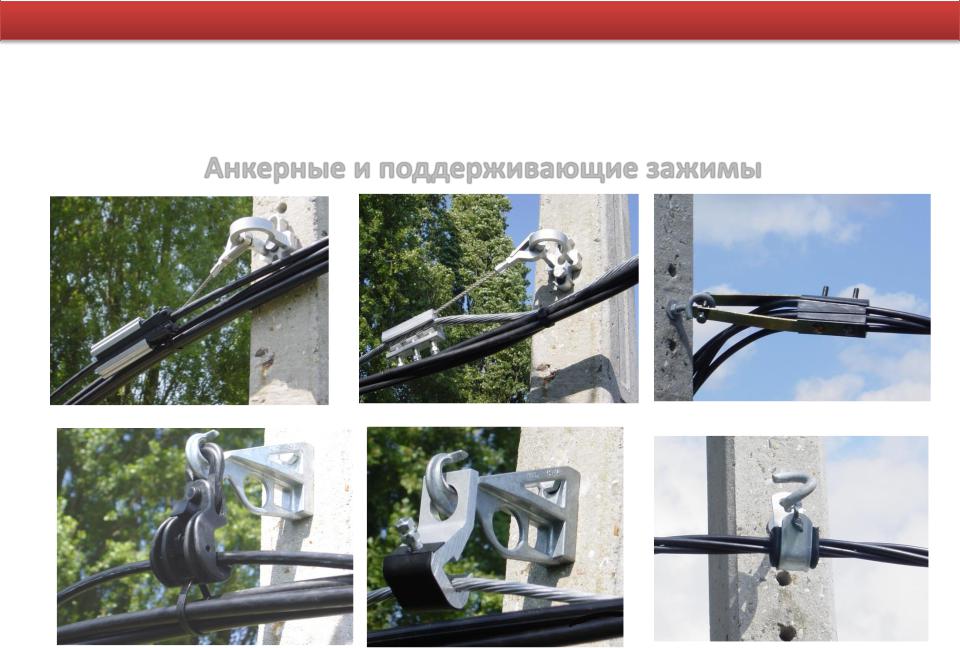

Анкерные и поддерживающие зажимы
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
ЛИНЕЙНАЯ АРМАТУРА ДЛЯ СИП 1, СИП 2, СИП 4

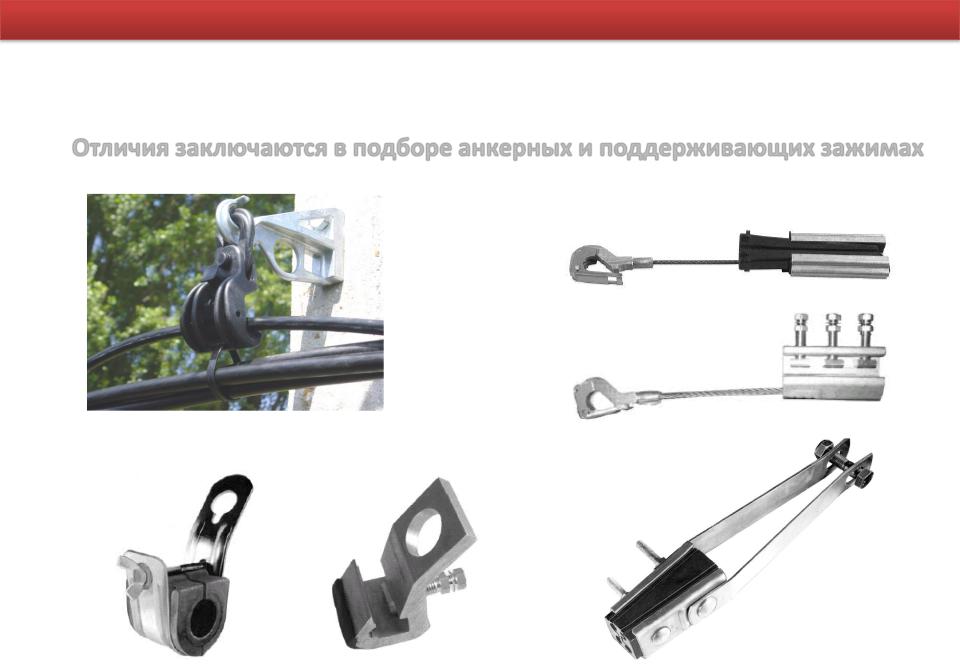

Отличия заключаются в подборе анкерных и поддерживающих зажимах
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

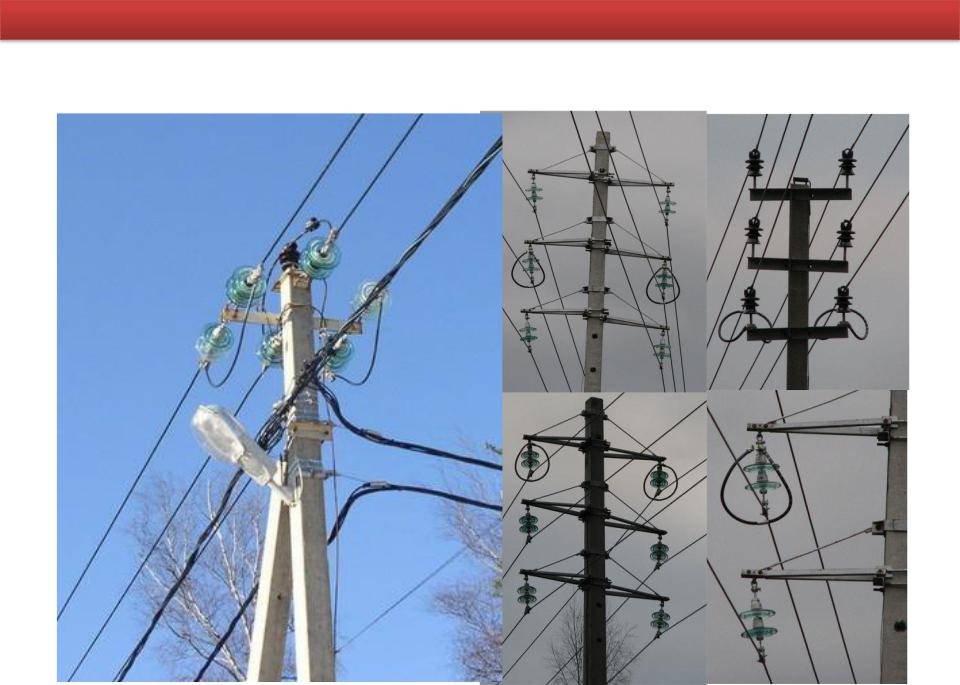

ЛИНЕЙНАЯ АРМАТУРА ДЛЯ ПЗВ 6-20 кВ
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Анкерный зажим
Для концевого и анкерного крепления изолированных и неизолированных проводов
|
Сечение |
Палец для |
Усилие |
Масса, |
|
Позиция |
жилы, |
затяжки, |
|||
подвеса, мм |
г |
||||
|
мм2 |
Нм |
|||
|
|
|
|||
PAZ 35/120 |
35 – 150 |
16 |
55 |
710 |
|
|
|
|
|
|
Корпус выполнен из коррозионно-стойкого алюминиевого сплава, болты стальные горячей оцинковки.
Перед установкой изолированного провода изоляцию необходимо снять. Провод вставляется с одной стороны и зажимается двумя болтами. Разрывное усилие > 40 кН.
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Герметичные ответвительные зажимы
Срывная калиброванная головка
Герметичный
колпачок
Контактные
прокалывающие пластины
|
Сечение жил, мм2 |
Момент |
Масса, г |
||
Позиция |
Магистрали |
Ответвления |
затяжки |
||
|
|||||
|
болта, Nm |
|
|||
|
|
|
|
||
|
|
|
|
|
|
RP – 150 |
25 – 150 |
25 – 150 |
16 |
180 |
|
|
|
|
|
|
|
RP – 240 |
70 – 240 |
70 – 240 |
18 |
260 |
|
|
|
|
|
|
|
Герметичная
прокладка
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Соответствие нормам NFC 33 0 20
Герметичность
-Контактные пластины имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и исключается попадание воды в провод.
-Зажимы обеспечивают диэлектрическую прочность при напряжении 40 кВ.
Удобство при монтаже
-Не требуются держатели и специальные накидные ключи, возможно использовать обыкновенные ключи на 13 мм2.
-Качество и надежность монтажа обеспечивается наличием срывной головки зажима из алюминиевого сплава.
Универсальность
-Ответвительный герметичный зажим перекрывает весь диапазон проводов (RР 150 сечение: 25-150/25-150).
Надежность и безопасность
-Монтаж и эксплуатация при низких температурах (- 20оС при монтаже и - 60оС при эксплуатации).
-Расчетный срок службы не менее 40 лет.
