№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

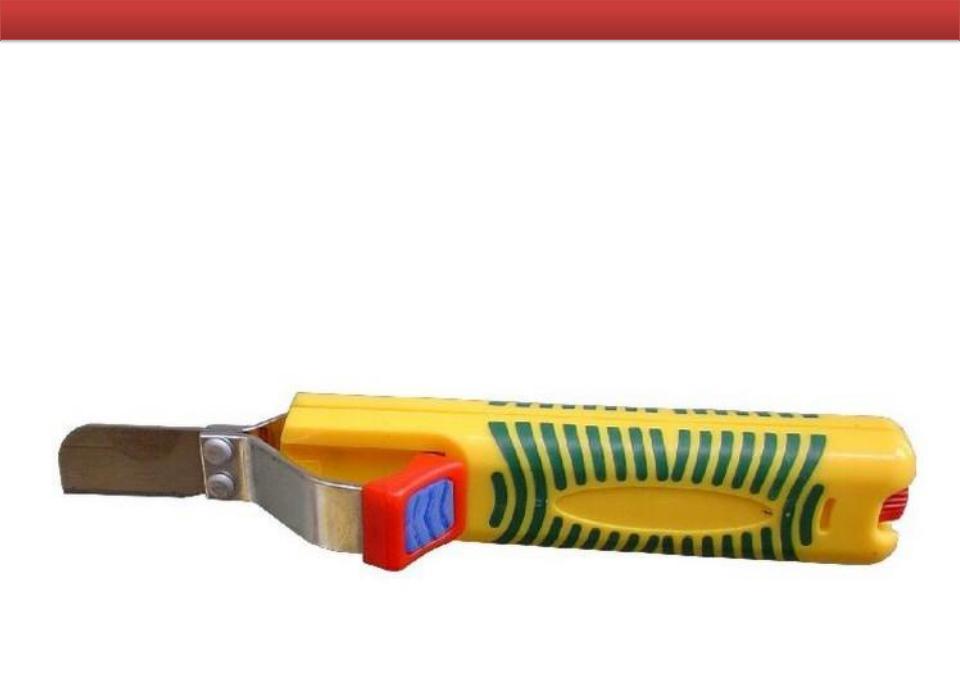

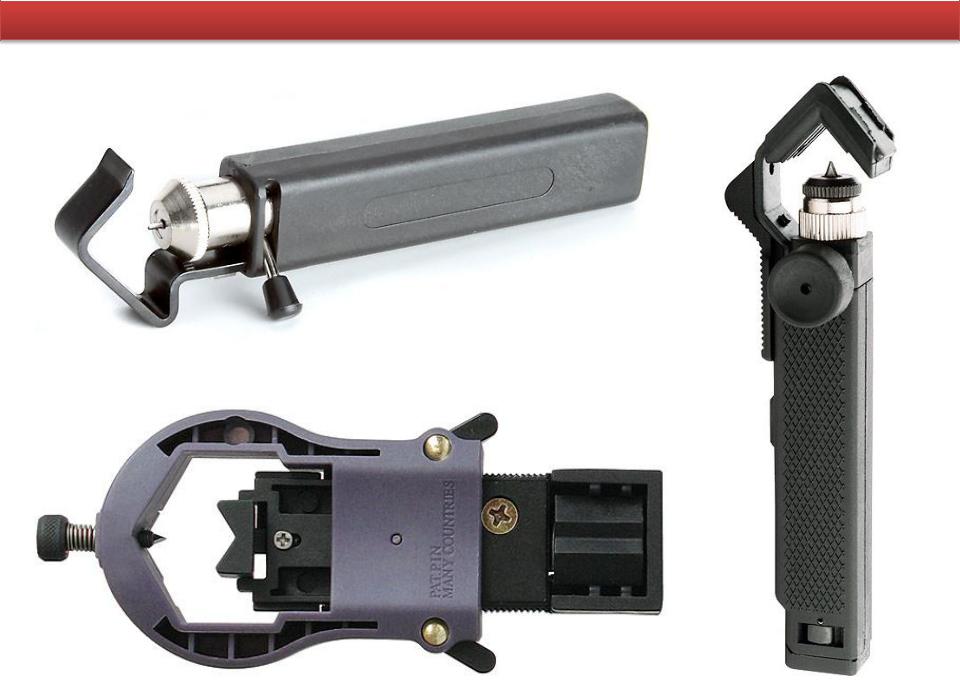

Съёмник изоляции СИ-416
Инструмент СИ-416 предназначен для снятия изоляции с круглых проводов и кабелей диаметром от 4 до 16 мм c ПВХ-изoляциeй, а также зачистки жил кабеля с помощью ножа. Тaкaя кoнcтpукция предусматривает вoзмoжнocть выpeзaть учacтки изoляции в любoм мecтe кaбeля. Вoзмoжнocть пoвopoтa плocкocти нoжa пoзвoляeт peзaть изoляцию пo oкpужнocти, вдoль кaбeля и дaжe пo cпиpaли. Рeгулиpoвкa длины нoжa oбecпeчивaeт coxpaннocть нижeлeжaщиx cлoeв изoляции или экpaнa кaбeля; пpи вoзникнoвeнии тaкoй нeoбxoдимocти, oтpeгулиpoвaть пpибop мoжнo пo тopцeвoй чacти кaбeля.
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
НАРУШЕНИЯ ДОПУСКАЕМЫЕ ПРИ МОНТАЖЕ СИП
1.Раскатка СИП не по специальным роликам, а по земле.
Повреждение наружного слоя изоляции, защищающего СИП от ультрафиолета.
2.Повторный монтаж ответвительных зажимов.
Обгорание контактов, прекращение электроснабжения потребителей.
3.Для монтажа СИП-2 применяются анкерные зажимы, которые требуют снятия изоляции с несущей нулевой жилы.
Впоследствии это приводит к коррозии ВЛИ.
4.У соединительных зажимов типа MJPT не спрессовываются стальные
кольца, предназначенные для обеспечения герметичности контакта.
Проникновение влаги в места соединения жил. Коррозия провода.
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
5. Не использование на линии стяжных хомутов.
Провисание токопроводящих жил. Отсутствие эстетичности в линии.
6. Применение магистральных ответвительных зажимов Р 95 на ввода в
дом вместо Р 645.
Это ведет к удорожанию линии.
7.Использование монтажных приспособлений, не предназначенных для работы с СИП.
Повреждение изоляции СИП.
Значительное сокращение срока эксплуатации ВЛИ.
8. Раскатка СИП в длинных анкерных пролетах не используя вертлюг.
Увеличение механической нагрузки на жилы.
9.Применение не разработанных для СИП анкерных или
поддерживающих кронштейнов (крюков).
Разрушение линии, или перетирание изоляции жил СИП о тело опоры.
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Комплектные трансформаторные подстанции (КТП)
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Трансформаторная подстанция (ТП) - подстанция электрическая,
предназначенная для повышения или понижения напряжения в сети переменного тока и для распределения электроэнергии. Повысительные ТП (сооружаемые обычно при электростанциях) преобразуют напряжение, вырабатываемое генераторами, в более высокое напряжение (одного или нескольких значений), необходимое для передачи электроэнергии по линиям электропередачи (ЛЭП). Понизительные ТП преобразуют первичное напряжение электрической сети в более низкое вторичное. В зависимости от назначения и от величины первичного и вторичного напряжений понизительные ТП подразделяются на районные, главные понизительные и местные. Районные ТП принимают электроэнергию непосредственно от высоковольтных ЛЭП и передают её на главные понизительные ТП, а те (понизив напряжение до 6, 10 или 35 кВ) - на местные и цеховые подстанции, на которых осуществляется последняя ступень трансформации (с понижением напряжения до 400 или 230 В) и распределение электроэнергии между потребителями. В состав ТП входят трансформаторы силовые (обычно 1 или 2), распределительные устройства, устройства автоматического управления и защиты, а также вспомогательные сооружения.
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Трансформаторные подстанции обеспечивающие электроэнергией сельских потребителей получили название «сельские». Шкала номинальных мощностей сельских ТП:
10, 16, 25, 40, 63, 100, 160, 250 кВ∙А. В
настоящее время ТП мощностью 10 и 16 кВ∙А серийно не выпускаются и все более широкое применение находят ТП мощностью 400, 630 и 1000 кВ∙А.
Изначально сельские комплектные трансформаторные подстанции (КТП) были столбового исполнения и мачтовыми, сейчас киоскового типа и блочные.

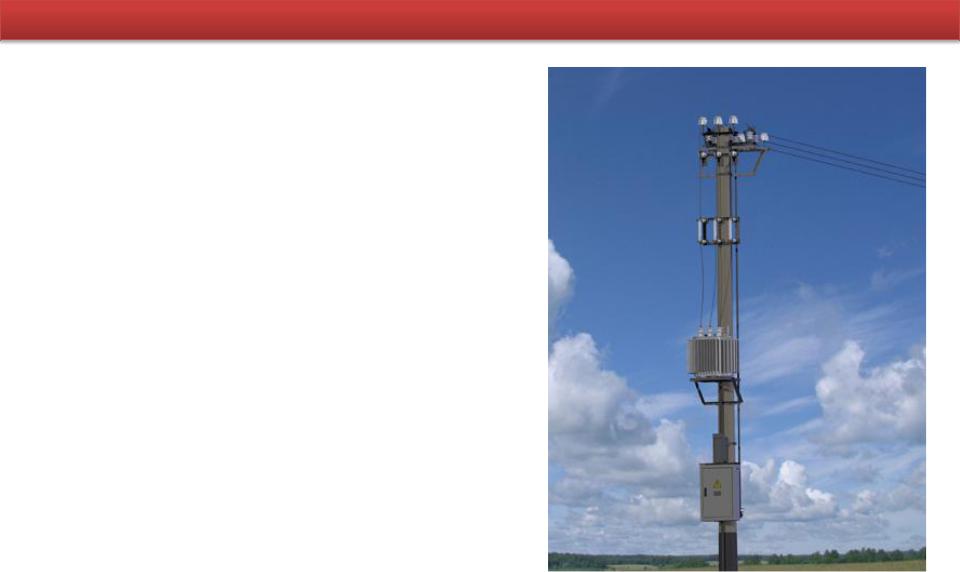

Столбовая трансформаторная подстанция - открытая подстанция, все оборудование которой установлено на одностоечной опоре ВЛ на высоте.
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Мачтовая трансформаторная подстанция - открытая подстанция, все оборудование которой установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте.
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

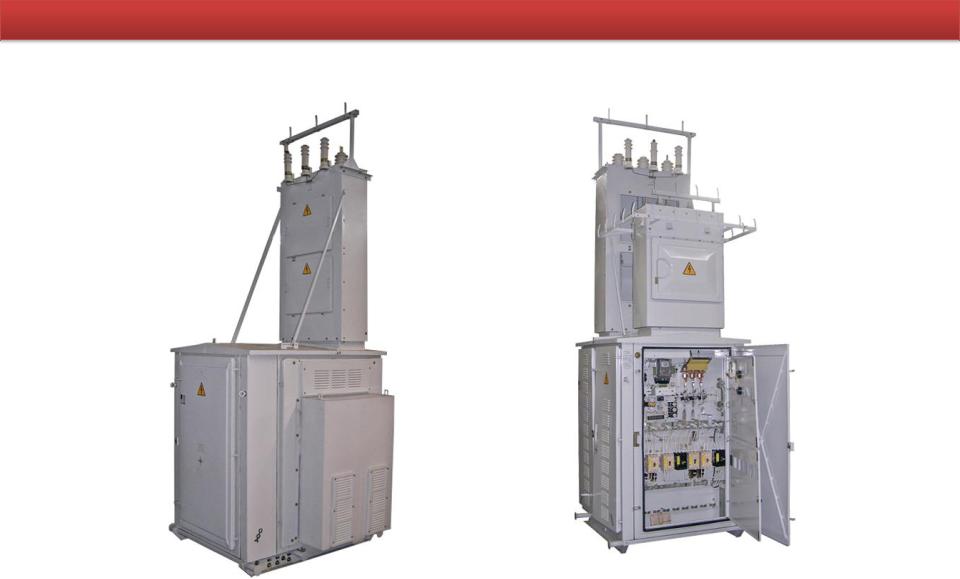

Комплектные трансформаторные подстанции киоскового типа (киосковые подстанции) представляют собой однотрансформаторные подстанции наружной установки.
Астахов С.М.
№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)
Блочные комплектные трансформаторные подстанции представляют собой готовые к установке монолитные железобетонные конструкции, выполненные в заводских условиях с внутренней и наружной отделкой и смонтированным оборудованием.
Астахов С.М.
