№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

Лекция 6 Устройство наружных электрических

сетей (ВЛИ, ВЛЗ и КТП)

К.т.н., доцент кафедры «ОСД» Астахов Сергей Михайлович

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

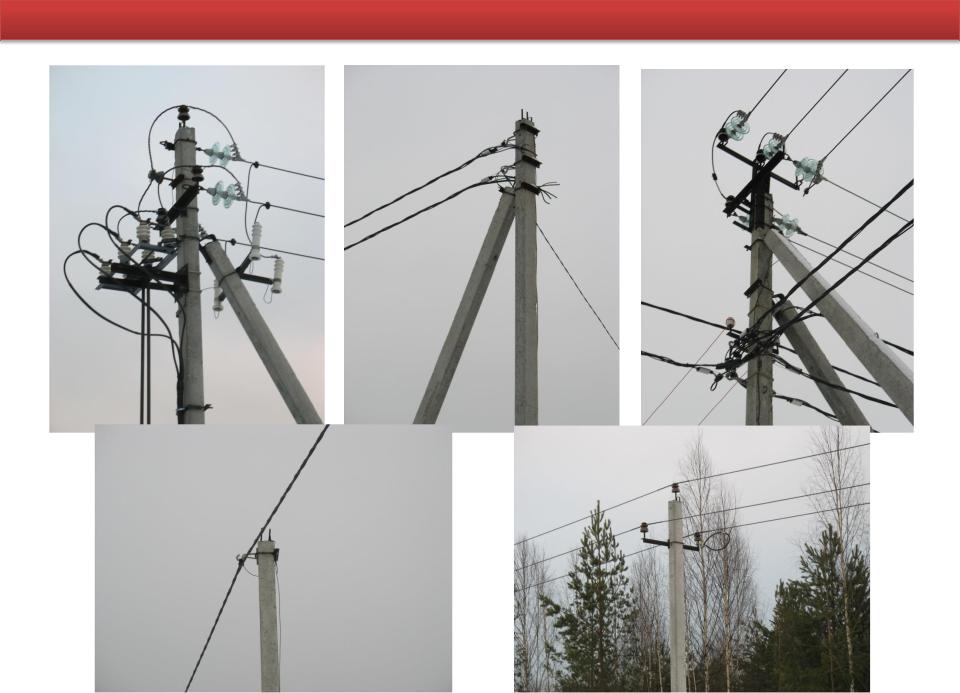

Воздушные линии электропередачи предназначены для передачи электроэнергии на расстояние по проводам. Основными конструктивными элементами являются провода, тросы, опоры, изоляторы и линейная арматура. Провода служат для передачи электроэнергии. Опоры поддерживают провода и тросы на определенной высоте над уровнем земли или воды. Изоляторы изолируют провода от опоры. С помощью линейной арматуры провода закрепляются на изоляторах, а изоляторы на опорах.

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

Многолетний опыт эксплуатации воздушных линий электропередачи напряжением 0,38 кВ традиционного исполнения, то есть выполненных голыми проводами, показал ряд их существенных недостатков:

•повышенную опасность для населения из-за большого числа случаев обрывов проводов;

•возможность прикосновения людей к неизолированным проводам и случайных прикосновений негабаритных предметов;

•частые отключения ВЛ из-за механических набросов на провода, схлеста проводов при ветре и перекрытии ветвями деревьев;

•подверженность гололедно-ветровым воздействиям, приводящим зачастую к авариям и длительным отключениям потребителей;

•необходимость регулярного проведения обрезки ветвей деревьев и нанесение вреда деревьям ценных пород.

По результатам эксплуатации ВЛ 0,38-10 кВ с неизолированными проводами было установлено, что ежегодно отключения этих ВЛ происходят из-за схлестывания неизолированных проводов в 50% случаев (окисление контактов — 15%, обрывы проводов при мокром снеге и в результате образования гололеда — 10%, отгорание контактов на вводах в ТП 6-10/0,4 кВ — 10% и механические повреждения проводов ВЛ крупногабаритным автотранспортом, комбайнами и др. — 5%).

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

Резко снизить повреждаемость линий позволило массовое применение на ВЛ самонесущих изолированных проводов (СИП). Самонесущий изолированный провод — это скрученные в жгут изолированные жилы, причем несущая жила может быть как изолированной, так и не изолированной. СИП относится к категории защищенных проводов, имеет изоляцию из трудносгораемого светостабилизированного синтетического материала, стойкого к ультрафиолетовому излучению и воздействию озона.

СИП-1

СИП-4

СИП-2

СИП-3

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

Первые подвесные связки низковольтных изолированных проводов появились во Франции около 1955 г. Для них применялись имевшиеся в то время материалы: жила изготавливалась из меди, в качестве изоляции использовалась синтетическая резина, защищенная от атмосферных воздействий оболочкой из полихлоропрена (неопрена).

Вопрос внедрения самонесущих изолированных проводов был поднят в

СССР в середине 80-х годов. В 1988 г. в Калуге и Геленджике (Краснодарский край) по инициативе французской торгово-коммерческой фирмы «Аргус» были впервые в СССР смонтированы линии электропередачи 0,38 кВ французским проводом «Торсада» длиной около 1 км в каждом городе бесплатно в качестве рекламы.

С 1994 г. в Краснодаре и Краснодарском крае начала проводиться работа по планомерной реконструкции воздушных линий 0,38 кВ с применением СИП. Опыт эксплуатации и результаты работы опытного участка сети позволили сделать вывод, что внедрять предпочтительнее самонесущий изолированный провод «Торсада» производства Франции и арматуру фирмы «Simel», разработанную именно для этого провода.

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

ВЛ с изолированными проводами имеют существенные преимущества по сравнению с неизолированными:

•не требуется предварительная вырубка просек;

•сохраняется возможность применения опор действующих проектов, а на новых ВЛ возможно применение опор меньшей высоты;

•сокращаются эксплуатационные расходы за счет исключения систематической расчистки трасс, а также объемы аварийновосстановительных работ в результате использования элементов ограниченной прочности для крепления проводов;

•практически исключаются короткие замыкания между проводами фаз или на землю;

•повышается надежность в зонах интенсивного гололедообразования; меньшая интенсивность налипания снега, инея, льда;

•повышается безопасность проведения работ вблизи действующих ВЛ с изолированными проводами;

•упрощается проведение ремонтов присоединений, ответвлений в здания и сооружения;

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

•допускается прокладка самонесущих изолированных проводов по стенам зданий или сооружений;

•разрешается подвеска нескольких ВЛ на общих опорах, совместное с изолированными проводами размещение неизолированных и защищенных проводов ВЛ 6-20 кВ, неизолированных и изолированных проводов, а также кабелей (в том числе волоконно-оптических) линий связи и проводного вещания;

•уменьшаются габаритные размеры до земли и инженерных сооружений, минимально допустимые расстояния при пересечении с другими ВЛ и инженерными сооружениями;

•снижение падения напряжения на линии с использованием СИП вследствие малого реактивного сопротивления (0,1 Ом/км по сравнению с 0,35 Ом/км для голого провода);

•снижается также вероятность хищения электроэнергии;

•исключено воровство проводов, так как они не подлежат вторичной переработке.

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

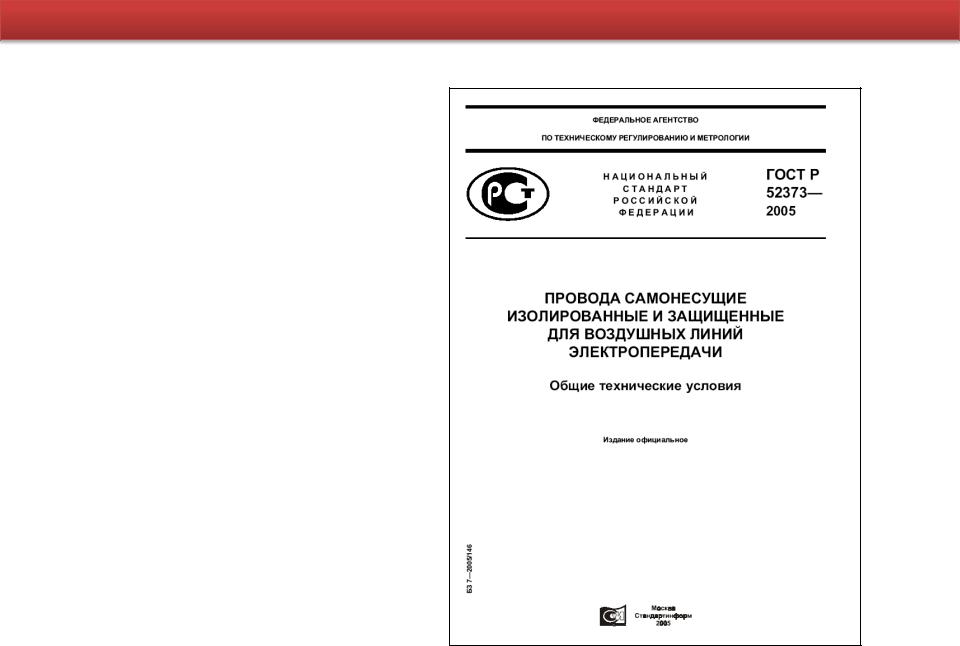

«Национальный стандарт РФ на самонесущие изолированные провода 0,4; 6-20 и 35 кВ.

ГОСТ Р 52373-2005»

Астахов С.М.

№6 Устройство наружных электрических сетей (ВЛИ, ВЛЗ и КТП)

Основные типы изолированных и защищенных проводов

Изолированные провода на 0,6/1 кВ без несущей нулевой жилы (четырехпроводная система) – допускается применение для ввода в дом, сечением 16 и 25 мм2.
