№5 Возобновляемые источники энергии

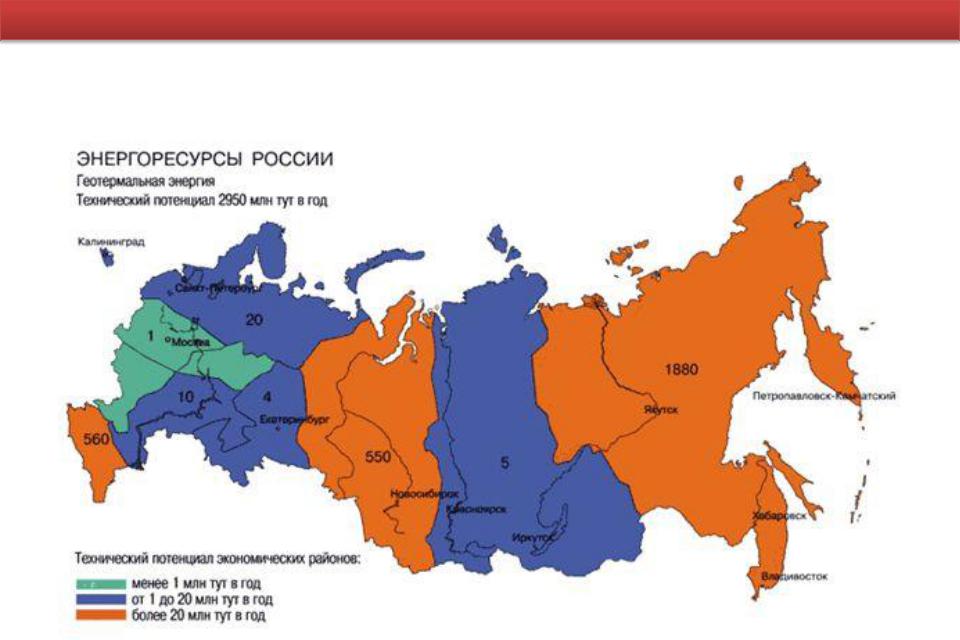

Геотермальные ресурсы России
Астахов С.М.
№5 Возобновляемые источники энергии
Очень перспективный энергоресурс – геотермия (тепло недр Земли). Оно доступно круглосуточно. Разведанные запасы геотермальной энергии более чем в тридцать раз превосходят все ископаемые ресурсы вместе взятые. Германия, Италия, Мексика, Индонезия, Новая Зеландия, Япония, Коста-Рика, Сальвадор, Филиппины и США уже активно добывают энергию из этого источника. А Исландия за счет геотермии полностью покрывает свои потребности в электрической и тепловой энергии.
В России действуют всего несколько геотермальных электростанций (на Камчатке и Курильских островах). Есть и регионы, обладающие не меньшими геотермальными ресурсами – Чукотка, Приморский край, Западная Сибирь, Северный Кавказ, Краснодарский и Ставропольский края, Калининградская область.
Россия располагает большими потенциальными запасами геотермальной энергии в виде парогидротерм (пароводных терм) вулканических районов и энергетических термальных вод с температурой 60-200°C в платформенных и предгорных районах. В 1967 г. на южной оконечности Камчатки была создана первая в стране Паужетская ГеоТЭС мощностью 5 МВт, доведенная впоследствии до мощности 11 МВт. Пробуренные в Паужетской геотермальной системе несколько десятков скважин в суммарном объёме производят пароводяную смесь в количестве, достаточном для расширения
Паужетской ГеоТЭС до 25 МВт.
Астахов С.М.
№5 Возобновляемые источники энергии
Мутновская ГеоТЭС
Паужетская ГеоТЭС
Астахов С.М.
№5 Возобновляемые источники энергии
Три конденсационных блока по 4 МВт смонтированы на ВерхнеМутновской ГеоТЭС на Камчатке. Строительство Верхне-Мутновской ГеоТЭС было начато в 1995 г. и завершено в 1999 г. В настоящее время мощность введенной в эксплуатацию ГеоТЭС составляет 12 МВт.
На Мутновской ГеоТЭС, проектная мощность которой составляет 80 МВт, будут установлены 4 энергомодуля мощностью по 20 МВт. Строительство ГеоТЭС начато в 1992 г. на 2х площадках, на каждой из которых располагается главный корпус с двумя энергоблоками. Сейчас мощность составляет 50 МВт. В 1989 г. на Северном Кавказе была создана опытная Ставропольская ГеоТЭС с использованием двухконтурных энергоустановок. В качестве теплоносителя применяется термальная вода с температурой 165 °C, добываемой с глубины 4,2 км. Мощность Ставропольской ГеоТЭС 3 МВт (остановлены все работы).
Кроме указанных геотермальных теплоэлектростанций разработан проект и выполнено технико-экономическое обоснование Океанской ГеоТЭС на о. Итуруп в Сахалинской области суммарной мощностью 1-й и 2-й очередей 30 МВт (пока всего 2,5 МВт). На острове Кунашир (Курилы) эксплуатируется Менделеевская ГеоТЭС мощностью 1,8 МВт.
Все четыре российские геотермальные электростанции расположены на территории Камчатки и Курильской гряды, где суммарный электропотенциал пароводных терм оценивается в 1 ГВт рабочей электрической мощности.
Астахов С.М.
№5 Возобновляемые источники энергии
Ветроэнергетические ресурсы России
Астахов С.М.
№5 Возобновляемые источники энергии
В области ветроэнергетики созданы образцы отечественных
ветроэнергетических установок (ВЭУ) мощностью 250 и 1000 кВт,
находящиеся в опытной эксплуатации.
Там, где населенные пункты или производства не подсоединены к единой энергосети, где затруднен подвоз топлива, достаточно эффективны ветроэнергетические станции. Хотя бы в арктической зоне. И такого рода проект в Советском Союзе был. Предполагалось создать кольцевую систему длиной 1100 и шириной 40 километров из 238 групп ветроагрегатов на Кольском полуострове, где подходящий по силе ветер дует круглый год.
Технический потенциал ветровой энергии России оценивается свыше 50 000 миллиардов кВт·ч/год. Экономический потенциал составляет примерно 260 млрд кВт·ч/год, то есть около 30 процентов производства электроэнергии всеми электростанциями России.
Установленная мощность ветровых электростанций в стране составляет около 15 МВт.
Одна из самых больших ветроэлектростанций России Куликовская ВЭС расположена в районе поселка Куликово Калининградской области. В июле 2002 г. при поддержке датской компании "SЕАS Energi Service A.S." состоялось её открытие. Среднегодовая выработка составляет около 6 млн кВт·ч. Куликовская ВЭС состоит из 21 ВЭУ датского производства мощностью 225 кВт
каждая, суммарная мощность составляет 5,1 МВт.
Астахов С.М.
№5 Возобновляемые источники энергии

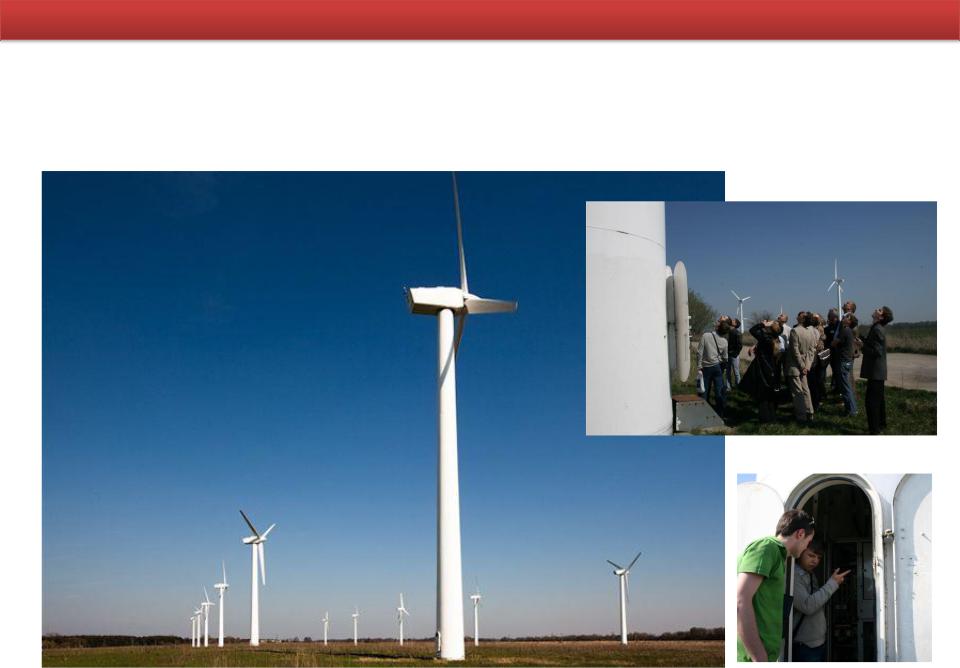

Куликовская ВЭС (Калининградская область) состоит из 21 ВЭУ датского производства мощностью 225 кВт каждая, суммарная мощность составляет
5,1 МВт.
Астахов С.М.
№5 Возобновляемые источники энергии

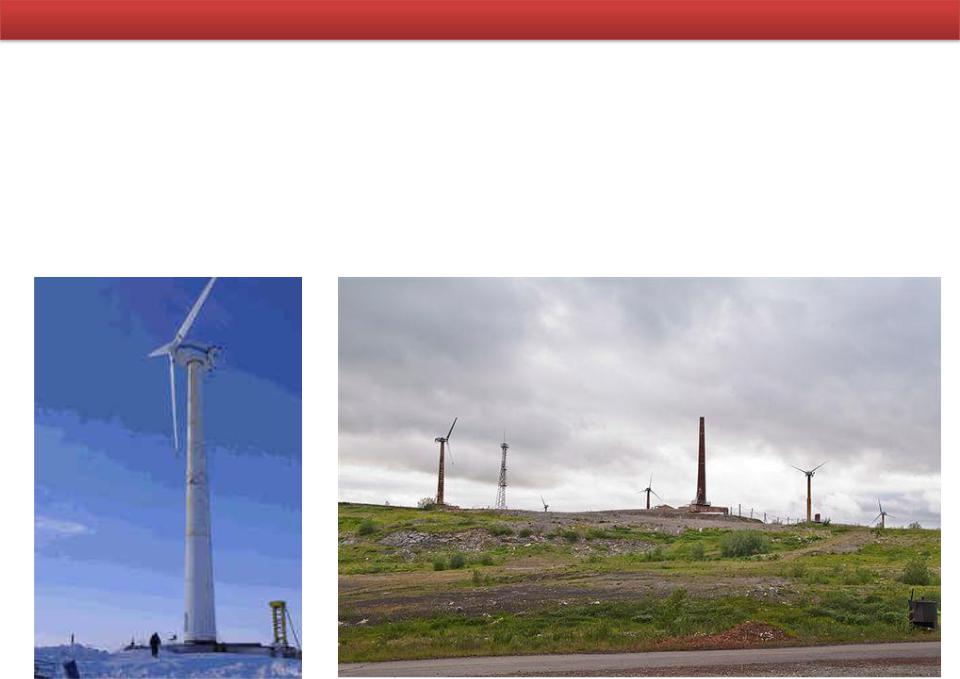

На |
Чукотке |
действует |
В республике Коми вблизи г. |
Анадырская ВЭС мощностью 2,5 |
Воркута с 1993 г. строится |
||
МВт (10 ветроагрегатов по 250 |
Заполярная ВЭС мощностью 3 МВт. |
||
кВт) |
среднегодовой |
выработкой |
Пока действуют 6 установок первой |
более 3 млн кВт·ч, параллельно |
очереди по 250 кВт общей |
||
установлен ДВС (30 % мощности). |
мощностью 1,5 МВт. |
||
Астахов С.М.
№5 Возобновляемые источники энергии

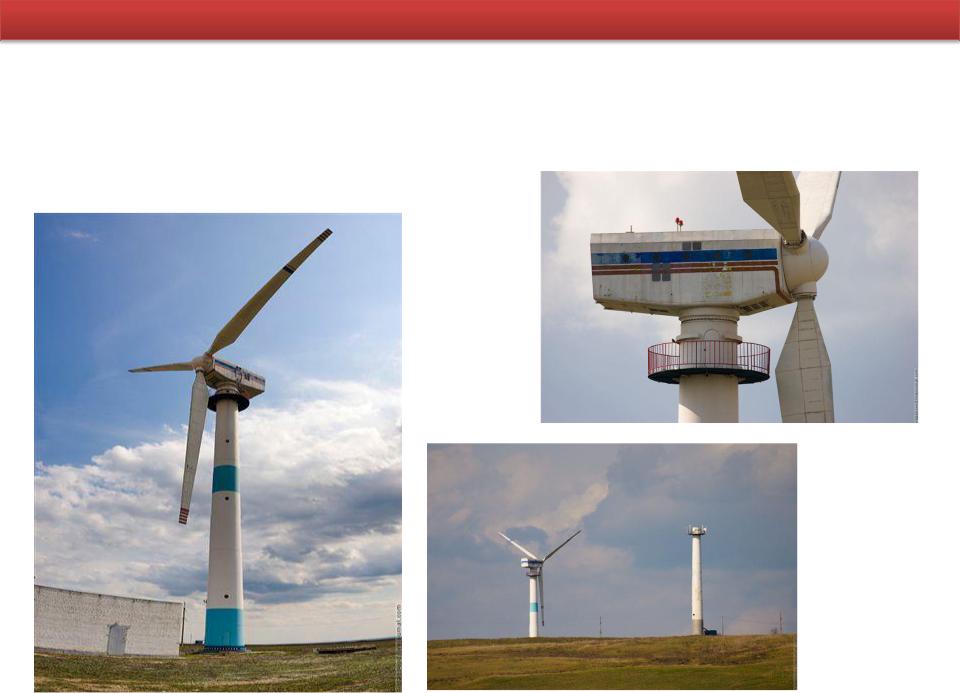

В Калмыкии в 20 км от г. Элиста размещена площадка Калмыцкой ВЭС планировавшейся мощностью в 22 МВт и годовой выработкой 53 млн кВт·ч, сейчас на площадке установлена одна установка «Радуга-1» мощностью 1 МВт и выработкой от 3 до 5 млн кВт·ч.
Астахов С.М.
№5 Возобновляемые источники энергии
Также крупные ветроэлектростанции расположены у деревни Тюпкильды (Туймазинский район, Башкортостан) 2,2 МВт.
В 1996 году в Ростовской области установлена Ростовская (Маркинская) ВЭС (ВЭС-300) мощностью 0,3 МВт. 10 ВЭУ по 30 кВт предоставила немецкая компания HSW в рамках проекта «Эльдорадо Винд».
Строительство «Морского ветропарка» в Калининградской области мощностью 50 МВт в 2007 году было заморожено.
Существуют проекты на разных стадиях проработки Ленинградской ВЭС 75 МВт, Ейской ВЭС 72 МВт, Морской ВЭС 30 МВт (Карелия), Приморской ВЭС 30 МВт, Магаданской ВЭС 30 МВт, Чуйской ВЭС 24 МВт (Алтай), Усть-Камчатской ВДЭС 16 МВт, Новиковской ВДЭС 10 МВт (Коми), Дагестанской ВЭС 6 МВт, Анапской ВЭС 5 МВт, Новороссийской ВЭС 5 МВт.
«Программа развития ветроэнергетики РАО „ЕЭС России“». На первом этапе (2003-2005гг.) начаты работы по созданию многофункциональных энергетических комплексов (МЭК) на базе ветрогенераторов и ДВС. На втором этапе будет создан опытный образец МЭТ в посёлке Тикси (Якутия) мощностью 3 МВт. В связи с ликвидацией РАО ЕЭС России все проекты, связанные с ветроэнергетикой были переданы компании РусГидро. В конце 2008 года РусГидро начала поиск перспективных площадок для строительства ветряных электростанций.
Астахов С.М.
