№5 Возобновляемые источники энергии

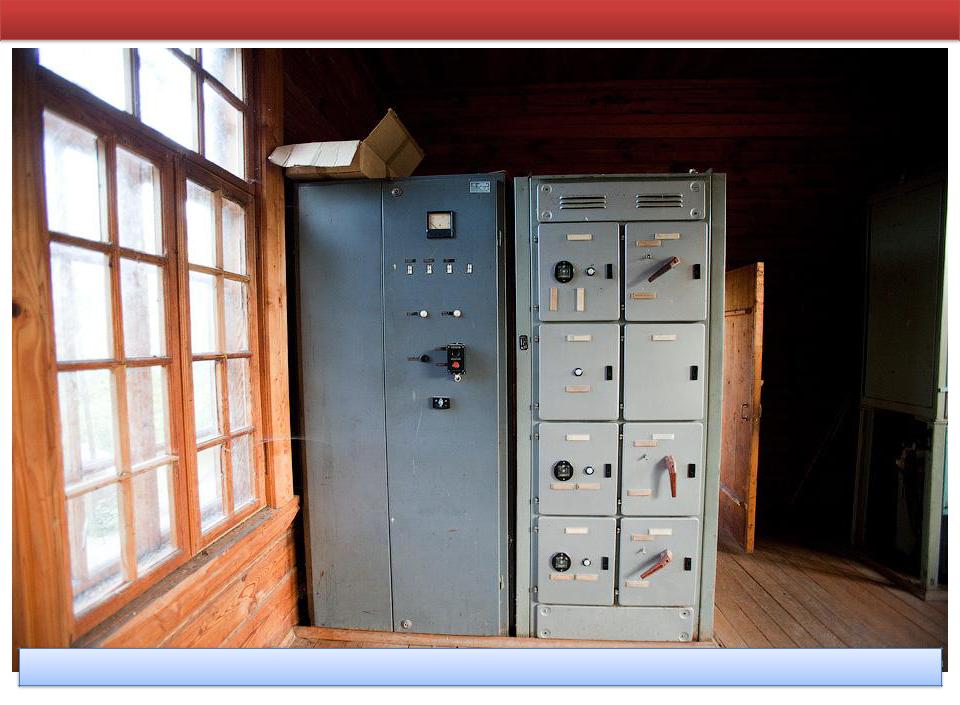

Шкаф управления Ярополецкой ГЭС (обновлен в 80-х годах)

Астахов С.М.

№5 Возобновляемые источники энергии

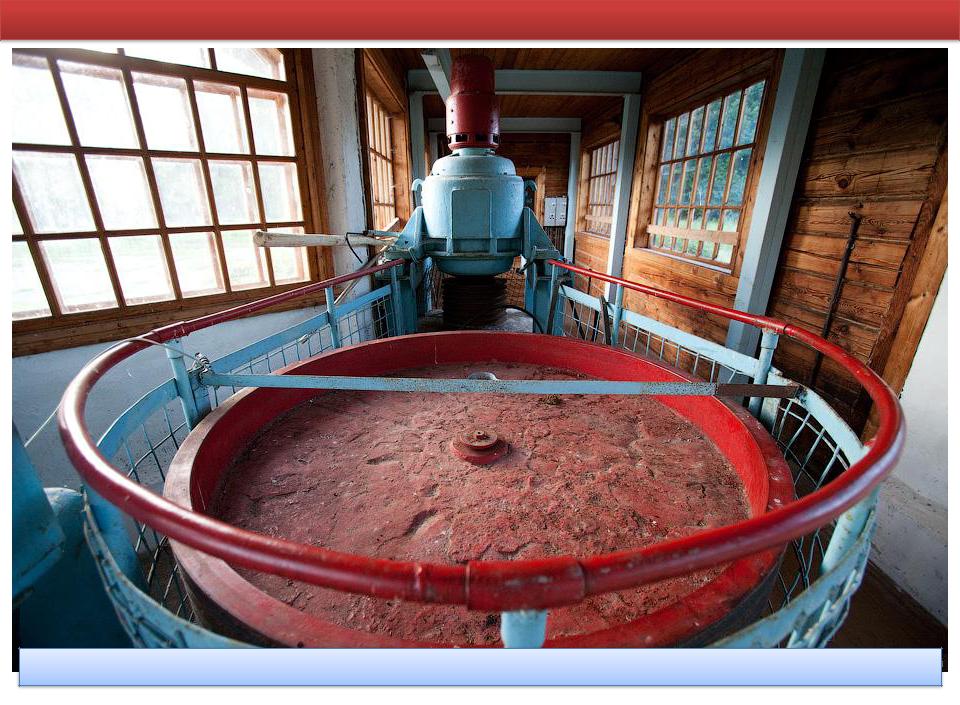

Гидроагрегат (красное - шкив турбины, голубое - генератор)

Астахов С.М.

№5 Возобновляемые источники энергии

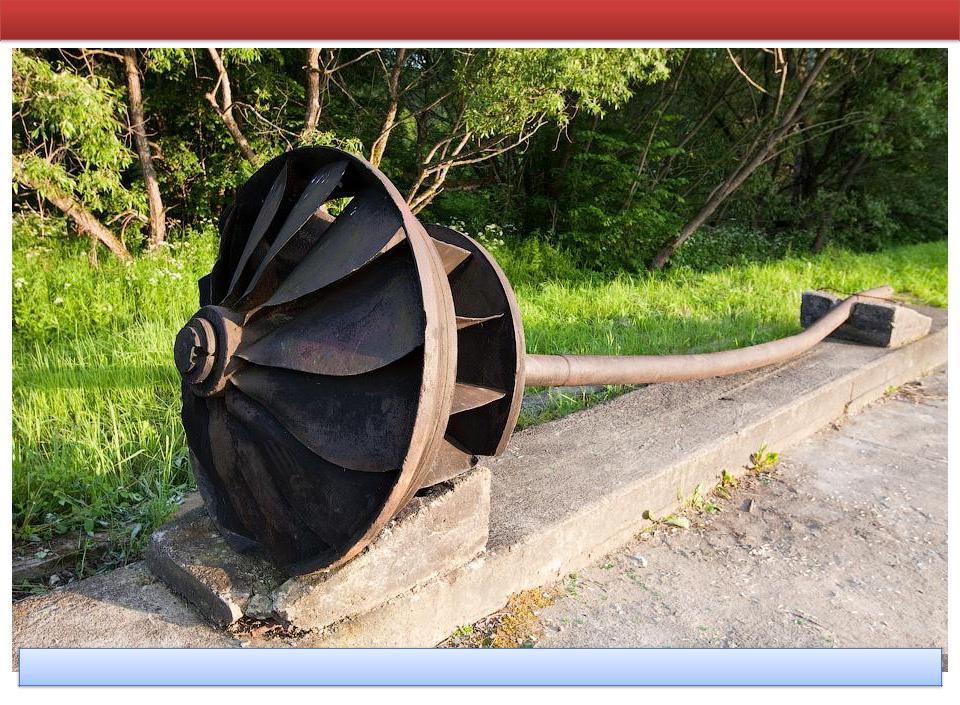

Поврежденная турбина

Астахов С.М.

№5 Возобновляемые источники энергии

Боровновская ГЭС. Озеро Розливы (Разлив) Новгородская область. Боровновская ГЭС — одна из первых в России сельских электростанций, первенец сельской электрификации в Советской России. Построена была в 1927 году. Проработала 60 лет. В настоящее время остановлена, но находится в рабочем состоянии. В январе 1924 года Боровновско - Мельницкое кустарное товарищество выступило с предложением построить электростанцию, работающую за счёт водной энергии. Была приобретена турбина в 75 лошадиных сил и установлена на перешейке между озёрами Белое и Островенок, где разность в уровнях достигала 6 метров. Вскоре уровень верхнего озера сильно понизился, так как ручей Веревка, втекающий к нему из Сушанских болот и маломощные подводные родники в самом озере, не смогли обеспечить должную водную подпитку турбины, и

Кустари обратились за помощью в акционерное общество “Электросельстрой”, которое поручило изучить сложившуюся ситуацию участнику строительства Волховской ГЭС – инженеру А.Воеводскому. Тот, после выезда на место, нашел гениальное решение проблемы – он предложил использовать для подпитки турбины воду из реки Шегринка, протекающей в тех местах.

Астахов С.М.

№5 Возобновляемые источники энергии

Строительство Боровновской ГЭС начали в 1926 году и закончили в конце января 1928 года. .

По проекту от реки Шегринка был прорыт канал длиной 1260 метров к низине, в которой располагались несколько мелких озер (Белое, Хлебное, Черное, Боручье, Пучеглазое), а сама река - за местом отвода канала, перекрыта небольшой плотиной. Сама озерная низина была дополнительно обвалована шестью дамбами, что позволило на целых 5 метров поднять уровень воды в образовавшемся водохранилище, именуемом сейчас Розливы и площадь которого составила 5 кв. км. .

Под главной плотиной (перед зданием ГЭС) был установлен водовод в виде деревянной трубы диаметром 1,8 метра и длиной 113 метров, по которой из водозабора в верхнем озере вода поступала на саму электростанцию. Позже деревянная труба была заменена на металлическую. Ниже здания ГЭС, с целью достижения дополнительного перепада высот, прокопали канал от озера Островенок в следующее озеро - Плотично, а далее – в Боровно, что позволило выиграть еще 4 метра. .

В результате строительных работ общий перепад уровней воды составил 15 метров, объем водохранилища Розливы достиг 15 млн. куб. метров, что позволило установить на Боровновской ГЭС сразу три турбины мощностью по 175 л.с. каждая и получать с генераторов электрическую мощность в 375 кВт.

Астахов С.М.

№5 Возобновляемые источники энергии

Энергия электростанции осветила более 100 местных деревень и город Боровичи. .

ГЭС проработала до середины 80-х годов прошлого века. Последняя пробная генерация электроэнергии была произведена в 2003 году. Тогда же Боровновская ГЭС была продана московской фирме ЗАО «ИнтерЭнергоСоюз», которая изъявила желание отремонтировать станцию,

электроэнергии и создать на ее базе Музей малой энергетики. Генераторы шведского производства. Щит управления представляет собой массивную плиту белого мрамора, в которую и врезаны аппараты управления.

Астахов С.М.

№5 Возобновляемые источники энергии

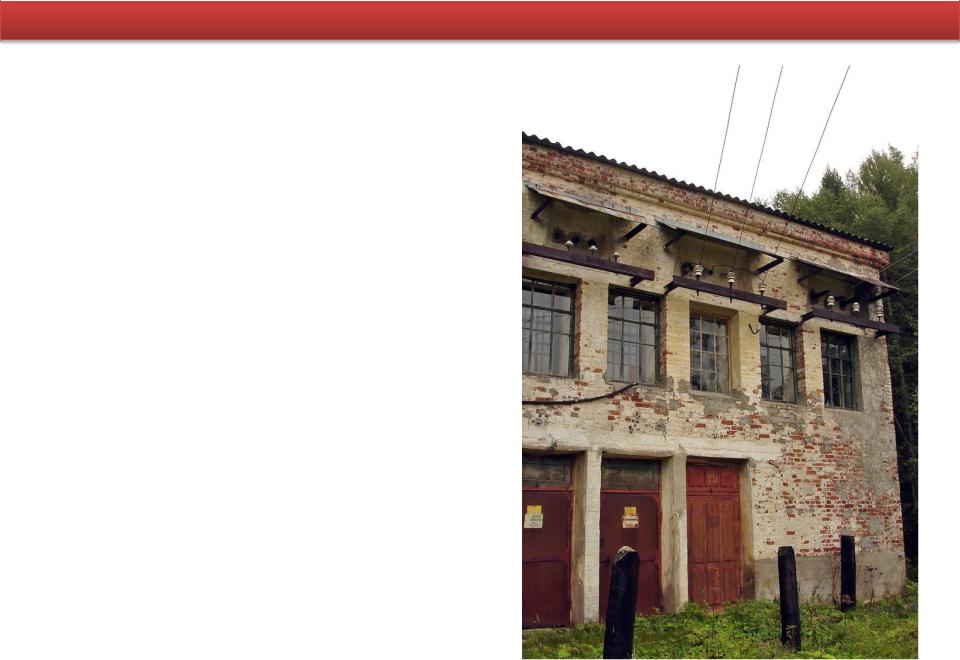

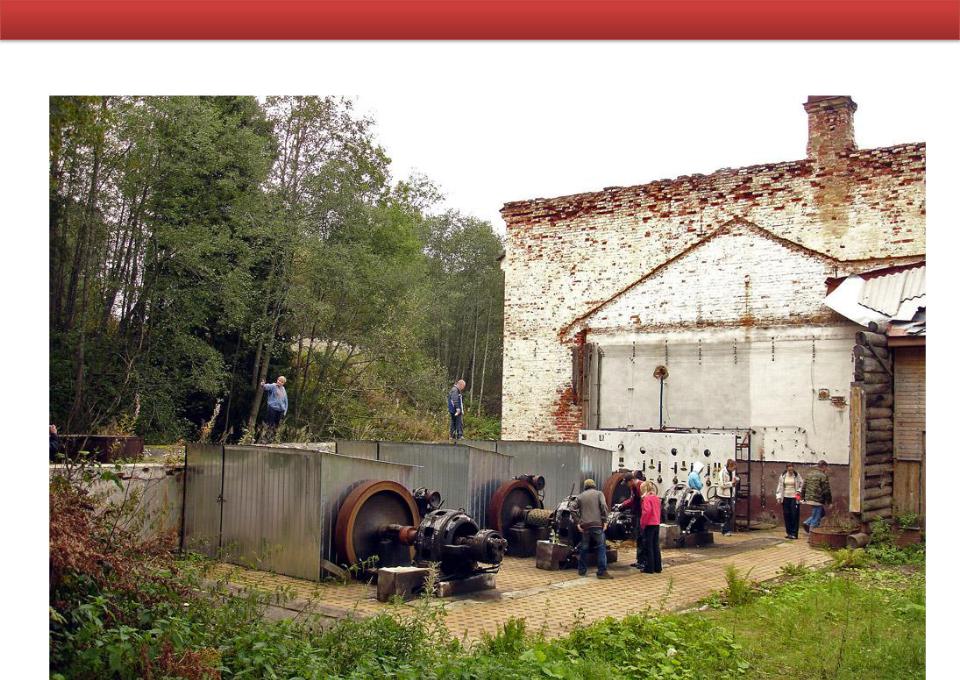

Боровновская ГЭС

Астахов С.М.

№5 Возобновляемые источники энергии

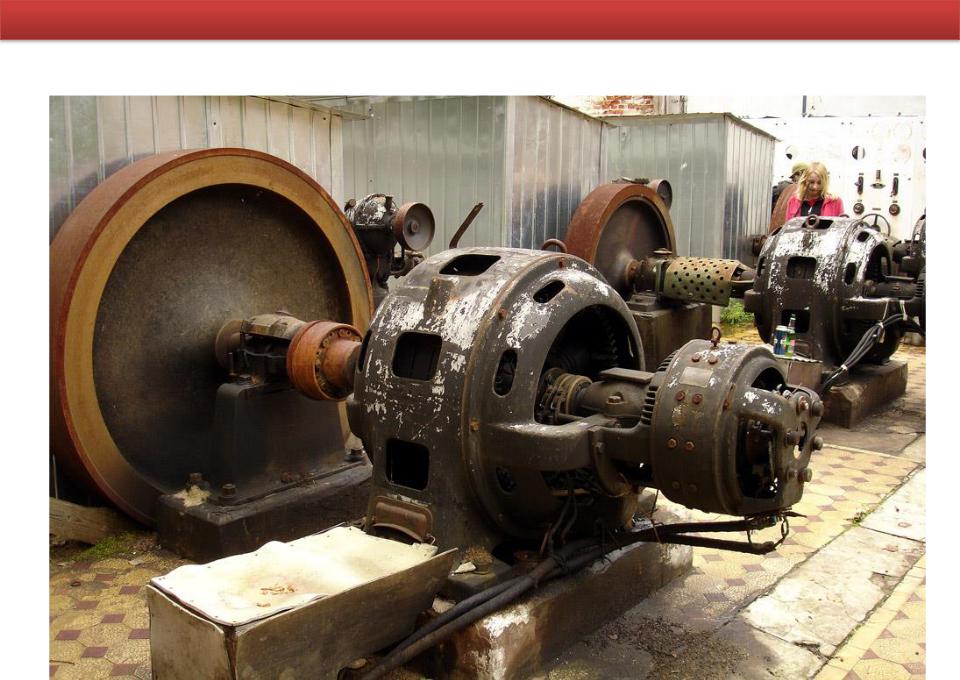

Генераторы Боровновской ГЭС

Астахов С.М.

№5 Возобновляемые источники энергии

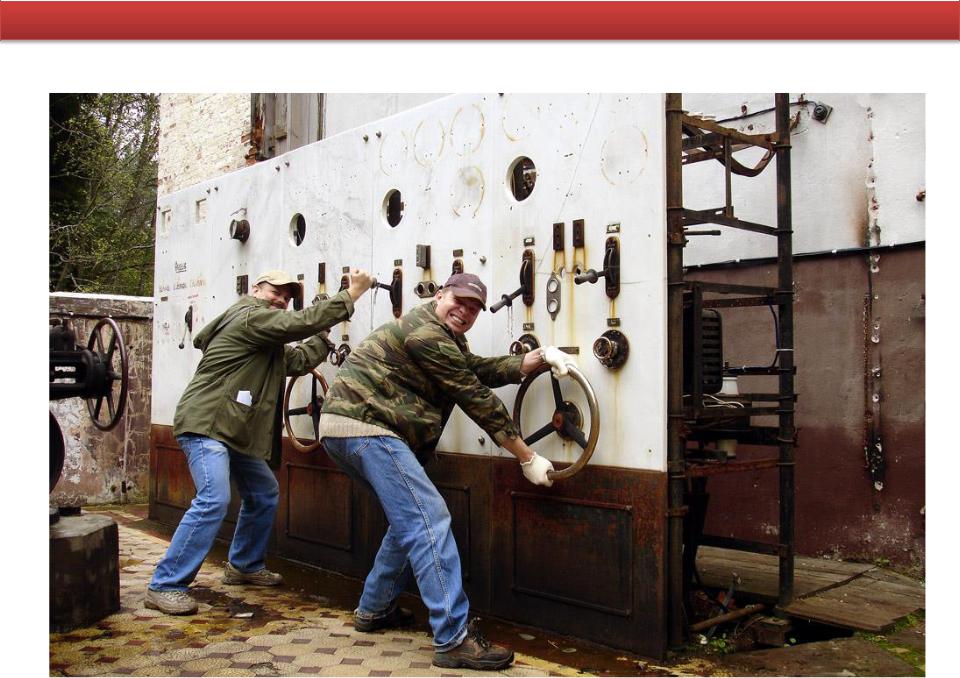

Щит управления Боровновской ГЭС

Астахов С.М.

№5 Возобновляемые источники энергии

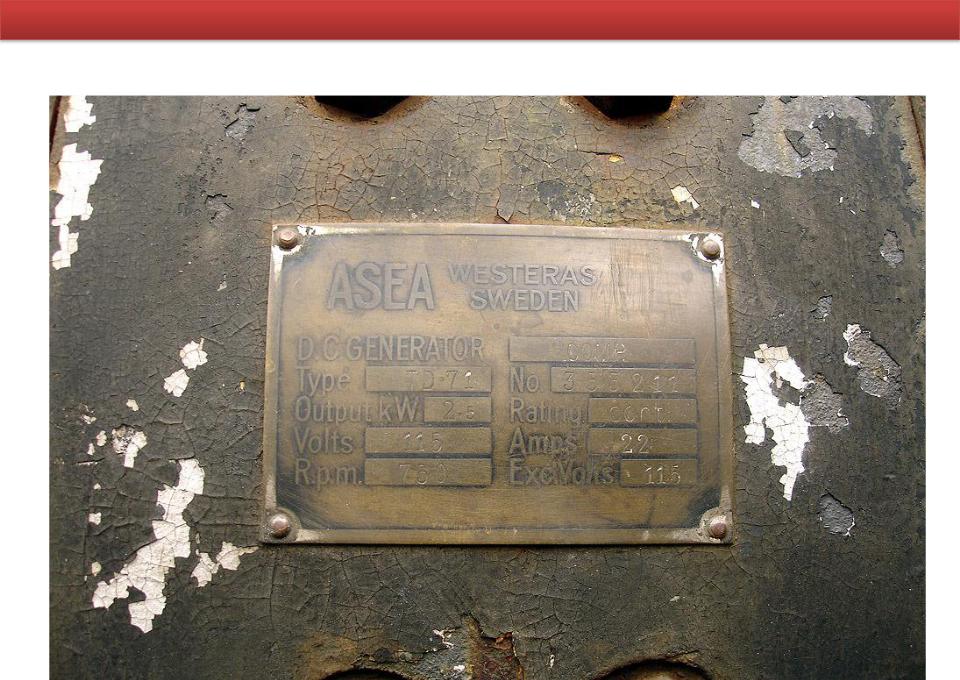

Данные генератора Боровновской ГЭС

Астахов С.М.
