№5 Возобновляемые источники энергии
Суммарная установленная мощность ВЭС в странах мира, МВт
Страна |
2006 |
2007 |
2008 |
2009 |
2010 |
2011 |
2012 |
2013 |
2014 |
|
|
|
|
|
|
|
|
|
|
Китай |
2405 |
6050 |
12210 |
25104 |
41800 |
62733 |
75564 |
91424 |
114763 |
|
|
|
|
|
|
|
|
|
|
США |
11603 |
16818 |
25170 |
35159 |
40200 |
46919 |
60007 |
61091 |
65879 |
|
|
|
|
|
|
|
|
|
|
Германия |
20622 |
22247 |
23903 |
25777 |
27214 |
29060 |
31332 |
34250 |
39165 |
|
|
|
|
|
|
|
|
|
|
Испания |
11615 |
15145 |
16754 |
19149 |
20676 |
21674 |
22796 |
22959 |
22987 |
|
|
|
|
|
|
|
|
|
|
Индия |
6270 |
7580 |
9645 |
10833 |
13064 |
16084 |
18421 |
20150 |
22465 |
|
|
|
|
|
|
|
|
|
|
Великобрит |
1962 |
2389 |
3241 |
4051 |
5203 |
6540 |
8445 |
10531 |
12440 |
|
|
|
|
|
|
|
|
|
|
Италия |
2123 |
2726 |
3736 |
4850 |
5797 |
6737 |
8144 |
8552 |
8663 |
|
|
|
|
|
|
|
|
|
|
Франция |
1567 |
2454 |
3404 |
4492 |
5660 |
6800 |
7196 |
8254 |
9285 |
|
|
|
|
|
|
|
|
|
|
Канада |
1451 |
1846 |
2369 |
3319 |
4008 |
5265 |
6200 |
7803 |
9694 |
|
|
|
|
|
|
|
|
|
|
Дания |
3136 |
3125 |
3180 |
3482 |
3752 |
3871 |
4162 |
4772 |
4845 |
|
|
|
|
|
|
|
|
|
|
Португалия |
1716 |
2150 |
2862 |
3535 |
3702 |
4083 |
4525 |
4724 |
4914 |
|
|
|
|
|
|
|
|
|
|
….. (27 стран, включая Украину, Иран, Эстонию, Латвию, Люксембург)
Литва |
48 |
50 |
54 |
91 |
154 |
179 |
263 |
|
|
|
|
|
|
|
|
Россия |
15,5 |
16,5 |
16,5 |
14 |
15,4 |
|
|
|
|
|
|
|
|
|
|
Астахов С.М.
№5 Возобновляемые источники энергии
В2014 году 39 % электроэнергии в Дании вырабатывалось из энергии ветра.
В2014 году ветряные электростанции Германии произвели 8,6 % от всей произведённой в Германии электроэнергии.
В2009 году в Китае ветряные электростанции вырабатывали около 1,3 % электроэнергии страны. В КНР с 2006 года действует закон о возобновляемых источниках энергии. Предполагается, что к 2020 году мощности ветроэнергетики достигнут 80-100 ГВт.
Вдекабре 2014 года ветроэнергетика обеспечила 164 % электричества, потребляемого домохозяйствами Шотландии. 28 октября 2013 ветрогенераторы Дании произвели 122 процента от потребляемого электричества.
Запасы энергии ветра более чем в сто раз превышают запасы гидроэнергии всех рек планеты.
Германия планирует к 2020 году производить 19,6 % электроэнергии из возобновляемых источников энергии, в основном из ветра.
Франция планирует к 2020 году построить ветряных электростанций на 25 000 МВт, из них 6 000 МВт — офшорных.
Астахов С.М.
№5 Возобновляемые источники энергии

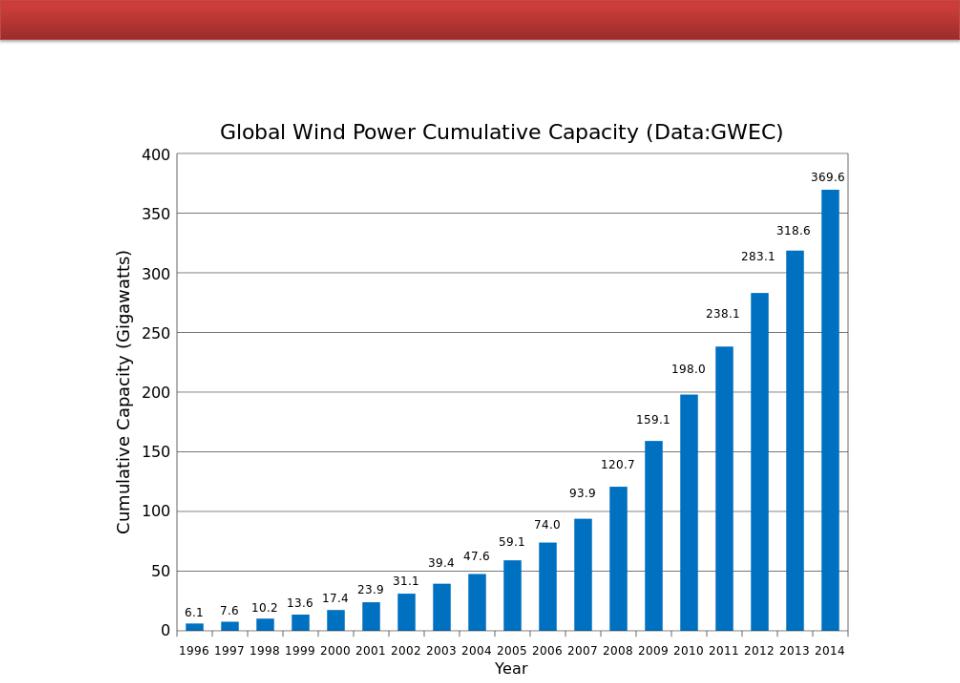

Суммарная мировая установленная мощность ветроэлектростанций
Астахов С.М.
№5 Возобновляемые источники энергии

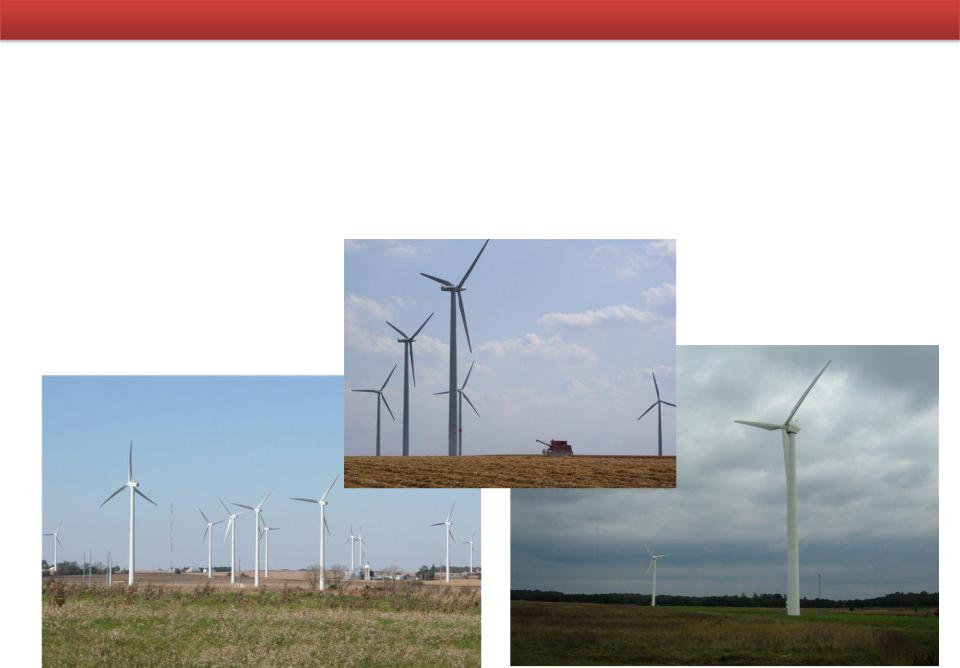

Типы ветряных электростанций
1 Наземная
Самый распространённый в настоящее время тип ветряных электростанций. Ветрогенераторы устанавливаются на холмах или возвышенностях. Возводятся на подготовленной площадке за 7-10 дней.
Германия
США |
Латвия |
|
Астахов С.М.
№5 Возобновляемые источники энергии

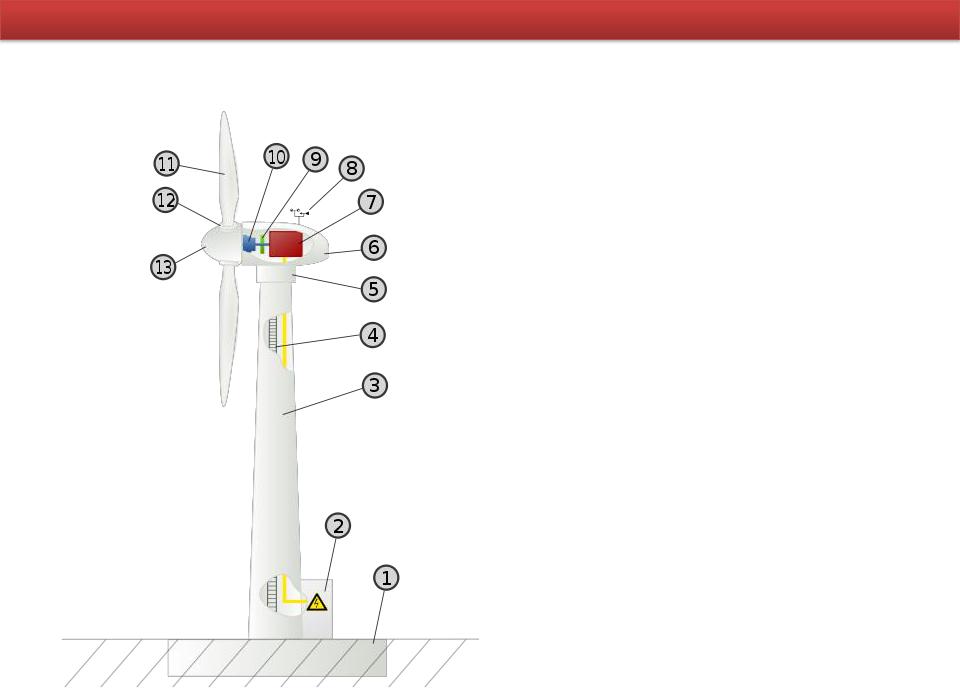

Строение ветрогенератора
1 - Фундамент
2 - Силовой шкаф
3 - Башня
4 - Лестница
5 - Поворотный механизм
6 - Гондола
7 - Электрический генератор
8 - Система слежения за направлением и скоростью ветра (анемометр)
9 - Тормозная система
10 - Трансмиссия
11 - Лопасти
12 - Система изменения угла атаки лопасти 13 - Колпак ротора
Астахов С.М.
№5 Возобновляемые источники энергии

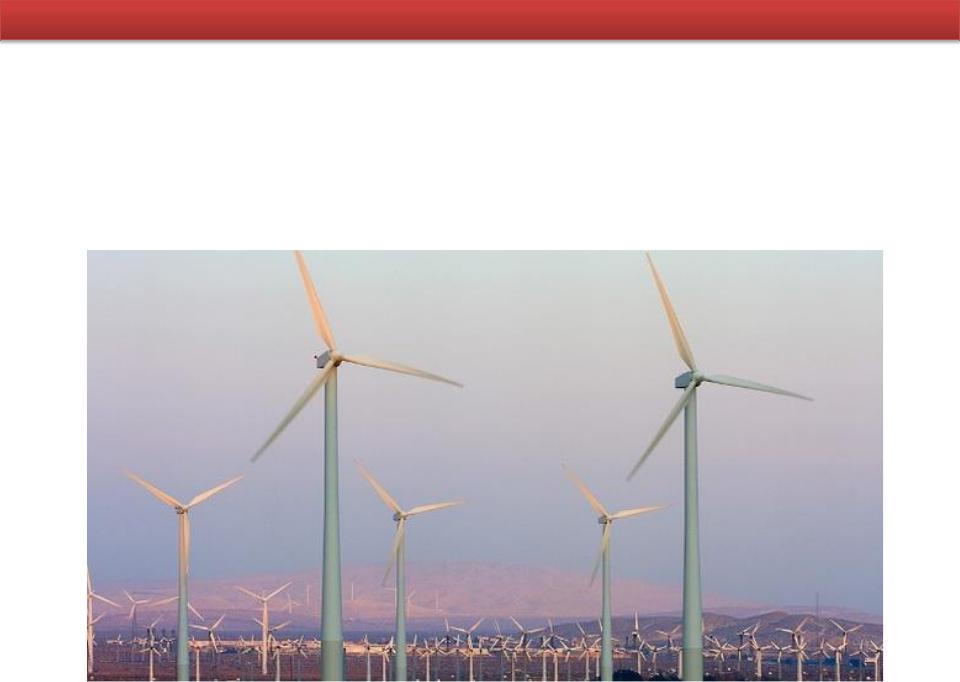

Крупнейшая ветряная электростанция (на 1 октября 2009 года) в США в городе Роско, штат Техас.
Станция включает в себя 627 ветряных турбин производства Mitsubishi, General Electric и Siemens общей мощностью около 780 МВт. Площадь 400 км².
Астахов С.М.
№5 Возобновляемые источники энергии
Крупнейшая ветряная электростанция (на 1 ноября 2010 года) Ганьсу (Китай)
Комплекс ветроэлектростанций Ганьсу (Комплекс ВЭС Ганьсу) — группа крупных
ветроэлектростанций в провинции Ганьсу в окрестностях города Цзюцюань, КНР. В ноябре 2010 года установленная мощность комплекса достигла 5,16 ГВт, в 2015 году 12,71 ГВт и к 2020 году должна достичь 20 ГВт. Получаемая электрическая энергия продается по цене 0,54 юань/кВт·ч (≈2,5 руб/кВт·ч).
Астахов С.М.
№5 Возобновляемые источники энергии

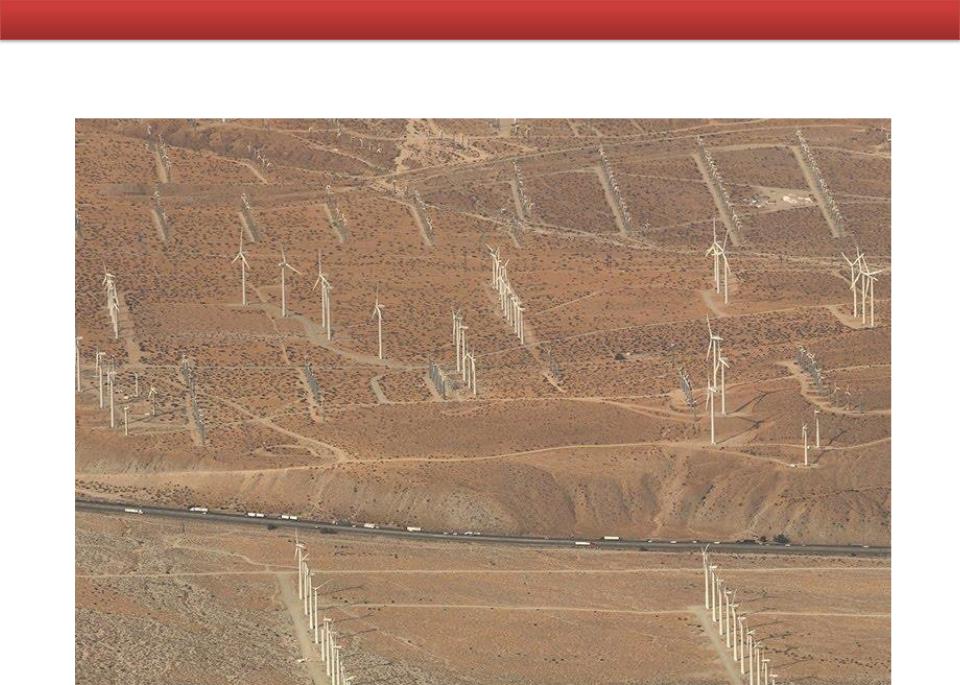

Центр ветряной энергии Альта (англ. Alta Wind Energy Center, ВЭС Альта) —
крупная ветроэлектростанция, расположенная на горном перевале Техачапи в штате Калифорния, США. На начало 2015 года, установленная мощность в 1,32 ГВт делает эту электростанцию одной из самых мощных электростанций этого типа в мире и в США. Планы по максимальному увеличению установленной мощности составляют 3 ГВт.
Астахов С.М.
№5 Возобновляемые источники энергии

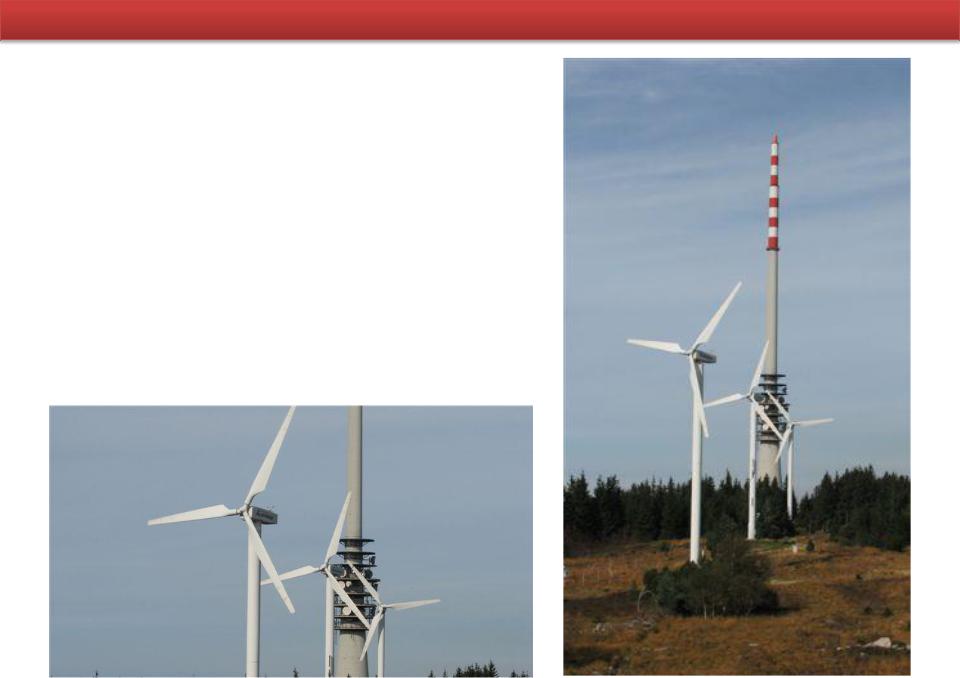

Ветрогенераторы 2 по 110 кВт, запущены в 1994 году и 132 кВт, запущен в 1996 году Шварцваальд (Германия).
Высота основания – 24 и 26,5 м Диаметр колеса – 20 и 22 м Среднегодовая скорость ветра – 5,6 м/с Стоимость 200 и 240 тыс. марок Срок окупаемости 12-13 лет
Астахов С.М.
№5 Возобновляемые источники энергии
