осипомещения на высоте1,5 м от пола. Показатель дискомфорта не ограничивается для помещений, длина которых не превышает двойной высоты установки светильников над полом.

Коэффициент пульсацииосвещенности следует принимать по табл. 2.

7.27Освещение лестничных клеток жилых зданий высотойболее 3 этажей должно иметь автоматическое или дистанционное управление, обеспечивающее отключениечасти светильников или ламп в ночное время с таким расчетом, чтобы освещенность лестницбыла не ниже норм эвакуационного освещения, приведенного в п. 7.63.

Наружное освещение городскихи сельских поселений

7.28Освещение улиц. дорог и площадей с регулярнымтранспортным движением в городских поселениях следует проектировать исходя изнормы средней яркости усовершенствованных покрытий согласно табл. 11.











Таблица 11











Категория объекта по

Улицы, дороги и площади

Наибольшая интенсивность движения транспорта в

Средняя яркость

Средняя горизонтальная

освещению



обоих направлениях, ед/ч

покрытия, кд/м2

освещенность покрытия, лк





1

2



3

4

5



Магистральные дороги, магистральные улицы

Св. 3000

1,6

20

А

общегородского значения

Св. 1000 до 3000

1,2

20







От

500 « 1000

0,8

15



Магистральные улицы районного значения

Св. 2000

1,0

15

Б



Св. 1000 до 2000

0,8

15



От

500 « 1000

0,6

10









Менее 500

0,4

10



Улицы и дороги местного значения

500 и более

0,4

6

В



Менее 500

0,3

4





Одиночные автомобили

0,2

4

Примечания

1 Средняя яркость покрытия скоростных дорог независимоот интенсивности движения транспорта принимается 1,6 кд/м2 в чертегорода и 1,0 кд/м2 вне городов на основных подъездах к аэропортам,речным и морским портам.

2 Средняя яркость или средняя освещенность покрытияпроезжей части в границах транспортного пересечения в двух и более уровнях на всехпересекающихся магистралях должна быть как на основной из них, так и на съездахи ответвлениях не менее 0,8 кд/м2, или 10 лк.

3.Уровень освещения проезжей части улиц, дорог иплощадей с покрытием из брусчатки, гранитных плит и других материалов регламентируетсявеличиной средней горизонтальной освещенности по табл. 11.

4.Уровень освещения улиц местного значения,примыкающих к скоростным дорогам и магистральным улицам, должен быть не менееодной трети от уровня освещения скоростной дороги или магистральной улицы нарасстоянии не менее 100 м от линии примыкания.

5.На пешеходных переходах в одном уровне с проезжейчастью улиц и дорог с интенсивностью движения более 500 ед/ч следуетпредусматривать нормы освещения не менее чем в 1,3 раза по сравнению с нормойосвещения пересекаемой проезжей части. Увеличение уровня освещения достигаетсяза счет изменения шага опор, установки дополнительных или более мощных световыхприборов, использования осветленного покрытия на переходе и т.п.

Освещение улиц, дорог и площадей городских поселений,расположенных в северной строительно-климатическойзоне азиатской части России и севернее 66°северной широты вевропейской части России, следует проектироватьисходя из средней горизонтальной освещенности покрытий проезжей части согласно табл.11.

Уровень освещения проезжейчасти улиц, дорог и площадей с переходными и низшими типами покрытий в городских поселенияхрегламентируется величинойсредней горизонтальной освещенности, которая для улиц, дорог и площадей категории Б должнабыть 6 лк, для улиц и дорог категории В при переходном типе покрытий — 4 лк ипри покрытии низшеготипа — 2 лк.

Примечания

1 Категории улиц и дорог городов пофункциональному назначению принимаются в соответствии с классификацией главы СНиП 2.07.01.

2 Дорожные покрытия относятся к усовершенствованным,переходным или низшим типам в соответствии с классификацией.

(Измененнаяредакция, Изм. № 1)

7.29Средняя яркость покрытий тротуаров, примыкающих кпроезжей части улиц, дорог и площадей, должна быть не менее половины средней яркости покрытияпроезжей части этих улиц, дорог и площадей, приведенной в табл. 11.

7.30 Отношение минимальной яркостипокрытия к среднему значению должно быть не менее 0,4 при норме среднейяркости более 0,6 кд/м2 и не менее 0,3при норме средней яркости 0,6 кд/

м2 иниже.

Отношение минимальной яркости покрытия к максимальнойпо полосе движения должно быть не менее 0,6 при норме средней яркости более 0,6кд/м2 и не менее 0,4 при норме средней яркости 0,6 кд/м2 и ниже.

(Измененнаяредакция, Изм. № 1)

7.31Среднюю горизонтальную освещенность на уровнепокрытия непроезжих частей улиц, дорог и площадей,бульваров и скверов, пешеходныхулиц и территорий микрорайонов в городскихпоселениях следует принимать согласно табл. 12.

Таблица 12





Средняя горизонтальная освещенность, лк



Освещаемые объекты





1

2

1

Главные пешеходные улицы, непроезжие части площадей категорий А и Б и предзаводские площади

10

2

Пешеходные улицы:



в пределах общественных центров

6

на других территориях

4

3

Тротуары, отделенные от проезжей части на улицах категорий:



А и Б

4

В



2*

4

Посадочные площадки общественного транспорта на улицах всех категорий

10

5

Пешеходные мостики

10

6

Пешеходные тоннели:



днем

100

вечером и ночью

50

7

Лестницы пешеходных тоннелей вечером и ночью

20

8

Пешеходные дорожки бульваров и скверов, примыкающих к улицам категорий (табл. 11):



А



6

Б



4

В

Территории микрорайонов

2





9

Проезды:



основные

4

второстепенные, в том числе тротуары-подъезды

2

10 Хозяйственные площадки и площадки при мусоросборниках

2

11 Детские площадки в местах расположения оборудования для подвижных игр

10

_____________

* Норма распространяется также на освещенностьтротуаров, примыкающих к проезжей части улиц категорий Б и В с переходными инизшими типами покрытий.

7.32 Наглавных пешеходных улицах исторических городов средняя полуцилиндрическая освещенностьдолжна быть не менее 6 лк.

7.33Среднюю горизонтальную освещенность территорий общественныхзданий следует принимать по табл. 13.



















Таблица 13





















Освещаемые объекты







Средняя горизонтальная освещенность, лк



1













2





Детские ясли-сады, общеобразовательные школы и школы-интернаты, учебные заведения













1

Групповые и физкультурные площадки











10



2

Площадки для подвижных игр зоны отдыха











10



3

Проезды и подходы к корпусам и площадкам











4





Санатории, дома отдыха















4

Въезд на территорию











6



5

Проезды и проходы к спальным корпусам, столовым, кинотеатрам и подобным зданиям











4



6

Центральные аллеи парковой зоны











4



7

Боковые аллеи парковой зоны











2



8

Площадки зоны тихого отдыха и культурно-массового обслуживания (площадки массового отдыха, площадки перед открытыми







10



эстрадами и т.д.)















9

Площадки для настольных игр, открытые читальни*











10



_____________

















* Освещенность столов для чтения и настольных игрпринимается по нормам освещенности помещений.













7.34 Среднююгоризонтальную освещенность территорий парков, стадионов и выставок следует принимать по табл.14.































Таблица14



















Освещаемые объекты



Средняя горизонтальная освещенность, лк









общегородские парки

районные сады



стадионы



выставки













1



2

3





4



5

1. Главные входы



6

4





10



10

2. Вспомогательные входы



2

1





6



6

3. Центральные аллеи



4

2





6



10

4. Боковые аллеи



2

1





4



6

5. Площадки массового отдыха, площадки перед входами в театры, кинотеатры,



10

10







20

выставочные павильоны и на открытые эстрады; площадки для настольных игр

















6. Зоны отдыха на территориях выставок







10

7.35 Среднююгоризонтальную освещенность на уровне покрытия улиц, дорог, проездов и площадейсельских поселений следует принимать по табл. 15.

Таблица 15



Освещаемые объекты

Средняя горизонтальная освещенность, лк

1

Главная улица, площади общественных и торговых центров

4

2

Улицы в жилой застройке:



основная

4

второстепенная (переулок)

2

проезд

2

3

Поселковая дорога

2

Примечания

1 Средняя освещенность основных проездов на территориисадовых товариществ и дачных кооперативов должна быть 2 лк, остальных проездов —1 лк.

2 На территории блоков хозяйственных построек и сараев,расположенных вне селитебной зоны сельских поселений, средняя освещенностьпроездов между рядами построек должна быть 1 лк.

7.36Освещенность участков автомобильных дорог обшейсети в пределах сельских поселений следует принимать как для улиц категории Б в зависимости от типа дорожного покрытия по табл. 11или в соответствии с п. 7.28 настоящих норм.

7.37 Впроектах наружного освещения необходимопредусматривать освещение подъездов кпротивопожарным водоисточникам, если они расположены на неосвещенных частяхулиц или проездов. Средняя горизонтальная освещенностьэтих подъездов должна быть, лк:

вгородах ипоселках........................….. 2

всельскихнаселенных пунктах .......… 1

В проектахнаружного освещения улици дорог категорий А и Б следует предусматривать освещениеучастков неосвещенных примыкающих улиц и дорог (по нормам освещения этих улиц и дорог) длиной 100 м.

7.38Норма освещения трамвайных путей, расположенных на проезжей части улиц. должна соответствовать норме освещения улицы. Средняя горизонтальная освещенностьобособленного трамвайного пути должна быть 6 лк.

7.39Средняя горизонтальная освещенность дорожного покрытия проезжей части городскихтранспортных тоннелей длиной более 60 м следует принимать в дневном режиме потабл. 16, а в вечернем и ночном режимах равной 50 лк.

Таблица16

Длина

Скорость



Средняя горизонтальная освещенность (лк) покрытия проезжей

Система

части на расстоянии от начала въездного портала, м





тоннеля,

движения,





м

км/ч

освещения

10-

50

75

100

125

150

175

200

250

300

350

400

450

500 и







30

























более



60

Встречная

500

250

100

50





















61-100

80

Встречная

600

500

300

100























100

Встречная

750

750

500

200























60

Встречная

1250

740

280

160

110

80

60

50

50

50

50

50

50

50



80

Встречная

1500

1500

1050

600

330

210

160

120

80

50

50

50

50

50

более

100

Встречная

2000

2000

2000

1700

1300

940

530

360

195

120

90

80

50

50

100

60

Симметричная

2000

1200

500

250

180

120

90

80

50

50

50

50

50

50



80

Симметричная

2500

2500

1750

1000

530

340

220

180

115

80

65

50

50

50



100

Симметричная

3000

3000

3000

2550

2000

1400

900

580

300

200

140

110

80

50

Примечание - В табл. 16 ход сниженияуровней освещенности последовательных участков въездной зоны соответствуеттребованиям создания необходимых условий адаптации въезжающего в тоннельводителя.

В тоннеляхдлиной более 100 м при значительном экранировании небосвода над въезднымпорталом в поле зрения водителя окружающей застройкой, естественнымивозвышениями и др., а также при интенсивности движения менее 600 транспортныхединиц в час следует снижать максимальную величину средней горизонтальнойосвещенности на въезде на одну ступень с пропорциональным уменьшением остальныхосвещенностей въездной зоны. Средняя горизонтальная освещенность внутреннейзоны тоннелей постоянна и составляет во всех случаях 50 лк: в тоннелях содносторонним движением до выездного портала, а при движении в обоихнаправлениях - между концами обоих въездных зон.

Во въезднойзоне тоннелей с односторонним движением должна использоваться система«встречного освещения», а с движением в обоих направлениях - система«симметричного освещения».

При длине тоннелядо 60 м средняя горизонтальная освещенность должна быть 50 лк во всех режимах.

Транспортныетоннели длиной более 100 м должны оборудоваться световыми указателями запасныхвыходов и направлений движения к ним.

В транспортныхтоннелях, имеющих одну стену с открытыми проемами, занимающими более 0,25 % ееплощади, а также в тоннелях местного значения, предназначенных для проездаодиночных средств личного и общественного транспорта, средняя горизонтальнаяосвещенность покрытия проезжей части в дневное время должна соответствоватьтребованиям табл. 17.

Таблица17

Освещаемые объекты

Средняя горизонтальная освещенность покрытия проезжей части, лк, на расстоянии от начала въездного портала, м

5

25

50

75

100 и более



Тоннель местного значения

250

250

150

100

50

Тоннель с проемами в одной стене

150

150

100

75

50

В транспортныхтоннелях любого типа с криволинейной трассой радиусом в плане 350 м и менее взоне въезда на протяжении 75 м от портала величина вертикальной освещенностистены большего радиуса или стены, имеющей проемы, на высоте 2 м от покрытияпроезжей части должна быть не менее 0,5 величины горизонтальной освещенностипри интегральном коэффициенте отражения менее 0,4. При любом профиле тоннеля вгоризонтальной плоскости величина вертикальной освещенности на стенах на высотедо 2 м во въездной зоне на протяжении не менее 200 м от портала должнасоставлять не менее 0,5 величины горизонтальной освещенности покрытия проезжейчасти.

Допускаетсяпредусматривать автоматическое регулирование искусственного освещения въезднойчасти тоннеля в зависимости от уровня естественной наружной освещенностиначиная от 10000 лк и ниже, исходя из отношения величины искусственнойосвещенности в начале въезда к естественной 1:10 и сохранении сниженияискусственной освещенности во всей въездной зоне по табл. 16 и табл. 17.

(Измененнаяредакция, Изм. № 1)

7.40Средняя горизонтальная освещенность покрытияпроездов под путепроводами и мостами в темноевремя суток должна быть не менее 30 лк при длине проездадо 40 м, а при большей длине принимается по нормам освещения тоннелей согласно п. 7.39.

7.41 Наподъездах к местам заправки и хранения транспорта, а также на открытыхавтостоянках на улицах нормы средней горизонтальной освещенности должнысоответствовать требованиям табл. 18.

Таблица18

Освещаемы объекты

Средняя горизонтальная освещенность, лк

1

2

Топливозаправочные пункты и автозаправочные станции



1.Подъездные пути с улиц и дорог:



категорий А и Б

10

категорий В

6

2. Места заправки и слива нефтепродуктов

20

3.Остальная территория, имеющая проезжую часть

10

Стоянки, площадки для хранения подвижного состава



1.Открытые стоянки на улицах всех категорий, а также платные вне улиц

4

2.Открытые стоянки в микрорайонах

2

3.Проезды между рядами гаражей боксового типа

4

(Измененнаяредакция, Изм. № 1)

7.42Отношение максимальной освещенности к средней должно быть принорме средней освещенности:св. 6 лк — не более 3:1, от 4 до 6 лк — не более 5:1, менее 4 лк — не более 10:1.

7.43Нормы освещения разрешается увеличивать в столицахсуверенных республик, городах-героях. исторических,курортных и портовых городах республиканского значения, а также в крупнейших и крупных городах:

а) на 0,2—0,4 кд/м2 — дляосветительных установок улиц, дорог и площадейкатегорий А и Б с усовершенствованными типами покрытий;

б) до 20 лк — для осветительных установок непроезжих частей площадейкатегорий А и Б и предзаводских площадей, главных входовстадионов и выставок;

в) до 10 лк — для осветительных установок улиц и дорог категории Б с переходными типами покрытий иглавных входов общегородских парков.

7.44 В ночное время допускается предусматриватьснижение уровня наружного освещения городских улиц, дорог и площадей принормируемой средней яркости более 0,4 кд/м2 или средней освещенностиболее 4 лк путем выключения не более половины светильников, исключая при этомвыключение подряд расположенных, либо без отключения светильников с помощьюрегулятора светового потока разрядных ламп высокого давления в установке доуровня не ниже 50 % ее нормируемого уровня наружного освещения.

Допускается с целью получения дополнительной экономииэлектроэнергии в вечернее и утреннее темное время суток снижать регуляторомуровень освещения:

на 30 % приуменьшении интенсивности движения до 1/3максимальной величины;

на 50 % приуменьшении интенсивности до 1/5 максимальной величины.

На улицах и дорогах при нормируемых величинах среднейяркости 0,3 кд/м2, или средней освещенности 4 лк и менее,на пешеходных мостиках, автостоянках, пешеходных аллеях идорогах, внутренних, служебно-хозяйственных и пожарных проездах, а также на улицах и дорогах сельских поселений частичное или полноеотключение освещенияв ночное время не допускается.

(Измененнаяредакция, Изм. № 1)

7.45 Наулицах, дорогах и транспортных зонах площадей категорийА и Б показатель ослепленности для осветительныхустановок не должен превышать 150.

Дляосветительных установок улиц и дорог категории В, а также осветительных установок,уровень освещения которых регламентируется нормамигоризонтальной или полуцилиндрической освещенности, наименьшаявысота расположения светильников по условиям ограничения ослепленности должнаприниматься по табл. 9.

На улицахкатегорий А и Б установки наружного освещения всех видов не должны создавать наокнах жилых зданий вертикальную освещенность, превышающую:

7 лк при нормесредней яркости проезжей части 0,4 кд/м2;

10 лк принорме 0,6-1,0 кд/м2;

20 лк принорме 1,2-1,6 кд/м2.

На улицахкатегории В, на пешеходных улицах вне общественного центра, на внутридворовыхтерриториях, а также на любых улицах, прилегающих к спальным корпусам больниц илечебнокурортных учреждений, вертикальная освещенность на окнах квартир жилыхзданий и палат спальных корпусов не должна превышать 5 лк.

(Измененнаяредакция, Изм. № 1)

7.46 Вустановках наружного освещения следуетиспользовать светильники с разрядными источниками света высокого давления, в том числе дляустановок освещенияулиц и дорог с транспортным движением — преимущественно с натриевымилампами высокого давления.

7.47Высота размещения световых приборов на улицах, дорогах и площадях с трамвайным и троллейбуснымдвижением должна приниматься согласно СНиП 2.05.09.

7.48Минимальная высота установки светильников в парапетах мостов и путеводов не ограничиваетсяпри условии обеспечения защитного угла не менее 10° и исключения возможности доступа к лампам без примененияспециального инструмента.

7.49В транспортных тоннелях должны применяться светильники сзащитным углом не менее 10°. Силасвета светильников в плоскости, параллельной оси проезжей части не должнапревышать под углами 75°, 80°, 85°и 90° соответственно 50, 20, 10 и 0 кдна 1000 лм.

Высотарасположения светильников на стенах тоннеля должна быть не менее 4 м.

7.50 Впешеходных тоннелях должны использоваться светильники с защитным углом не менее15° или с диффузными и призматическимирассеивателями:

слампами ДНАТ(ДНАС) мощностью до 110 Вт;

слампами ДРИмощностью 70 Вт;

слампами ДРЛмощностью до 125 Вт;

слюминесцентными лампами суммарной мощностью до 80 Вт;

а такжепротяженные световоды с лампами мощностью до 400 Вт.

7.51 Натерритории открытых рынков и торговых ярмарок средняя горизонтальнаяосвещенность площадок, проездов, проходов между рядами павильонов, палаток,контейнеров и др. должна быть не менее 10 лк вне зависимости от их категории изанимаемой площади.

Отношениевертикальной освещенности к горизонтальной должно быть не менее 1:2. При этомвертикальная освещенность определяется в поперечной плоскости к оси проезда навысоте 1,5 м; горизонтальная освещенность – на уровне покрытия.

После закрытиярынка или торговой ярмарки допускается снижать уровень средней горизонтальнойосвещенности до 4 лк. При этом минимальная освещенность не должна быть менее 2лк.

7.52Впроектах наружного освещения необходимо предусматривать освещение подъездов кпротивопожарным водоисточникам, если они расположены на неосвещенных частяхпроездов. Средняя горизонтальная освещенность этих подъездов должна быть 2 лк

7.53Натерритории автозаправочных станций и автостоянок, прилегающих к улицам идорогам с транспортным движением, светильники рассеянного света должныустанавливаться на высоте не менее 3 м при световом потоке ламп до 6000 лм и неменее 4 м при световом потоке более 6000 лм. Для освещения указанных объектовне допускается применять прожекторы, расположенные на крышах и навесах инаправленные в сторону улицы или дороги.

Таблица 19исключена.

7.54При использовании для освещения больших площадей и транспортных развязок, в томчисле и в нескольких уровнях, опор высотой 20 м и более, устанавливаемые на нихсветовые приборы должны иметь максимум силы света под углом не более 65° к вертикали. Высота светильников наддорожным покрытием проезжей части верхнего уровня транспортного пересечениядолжна быть не менее 10 м.

7.55Над каждым входом в здание или рядом с ним должны быть установлены светильники,обеспечивающие уровни средней горизонтальной освещенности не менее:

на площадкеосновного входа – 6 лк;

запасного илитехнического входа – 4 лк;

на пешеходнойдорожке длиной 4 м у основного входа в здание – 4 лк.

п.п.7.49-7.55 (Измененная редакция, Изм. № 1)

Наружноеархитектурное освещение зданий и сооружений1

__________________

1 Подразделвключен дополнительно. (Изм. № 1)

7.56Наружноеархитектурное освещение должно обеспечивать в вечернее время хорошую видимостьи выразительность наиболее важных объектов и повышать комфортность световойсреды города. Установки архитектурного освещения не должны производитьслепящего действия на водителей транспорта и пешеходов.

7.57Яркостьфасадов зданий, сооружений, монументов и элементов ландшафтной архитектуры взависимости от их значимости, места расположения и преобладающих условий ихзрительного восприятия в городе следует принимать по табл. 20.

Таблица20

Нормынаружного архитектурного освещения городских объектов









Заливающее и









Заливающее

акцентирующее

Локальное







освещение,

освещение,







средняя

освещение,

Категория

Место



средняя



яркость

средняя

городского

расположения

Освещаемый объект

яркость

акцентируемого

яркость,

пространства

объекта освещения



фасада



светом

L, кд/м2







L , кд/м2

элемента,







ф

L , кд/м2





















э



1

2

3

4

5

6



Площади

Памятники

10

30

10



столичного центра,

архитектуры









зоны

национального









общегородских

значения, крупные









доминант

общественные











здания, монументы и











доминантные объекты









Магистральные

Памятники

8

25

8



улицы и площади

архитектуры, истории







А

общегородского

и культуры, здания,









значения

сооружения и











монументы городского











значения









Парки, сады,

Достопримечательные

5

15

5



бульвары, скверы и

здания, сооружения,









пешеходные улицы

памятники и









общегородского

монументы,









значения

уникальные элементы











ландшафта









Площади окружных

Памятники и

7

20

8



и районных

монументы, здания и









общественных

сооружения окружного









центров

и районного значения









Магистральные

То же

5

15

5



улицы и площади









Б

окружного и











районного значения











Парки, сады,

То же и характерные

3

10

3



скверы, бульвары и

элементы ландшафта









пешеходные улицы











окружного и











районного значения











Улицы и площади,

Памятники и

5

10

3



пешеходные дороги

монументы,









местного значения

достопримечательные







В

здания и сооружения









Сады, скверы,

То же и характерные

3

8

3



бульвары местного









элементы ландшафта









значения









Примечания











1. Яркости доминантных объектов, обозреваемых с расстояния более 300 м, допускается

увеличить до 50 %.









2. При расположении объекта освещения в окружении неосвещенного пространства норму

яркости, приведенную в настоящей таблице, допускается уменьшать до 50 %.



7.58При проектировании установок архитектурного освещения расчетные коэффициентыотражения поверхностей фасадов освещаемых объектов принимаются по даннымнатурных измерений или по табл. 21.

Таблица21

Расчетные характеристики отделочныхматериалов фасадов зданий, сооружений, монументов и зеленых насаждений,применяемые при проектировании наружного архитектурного освещения

Материалы поверхности или цвет фасада

Средневзвешенный коэффициент отражения

материала поверхности



Белый: атмосферостойкие фасадные краски, гипс, керамическая плитка, кирпич, матовые алюминий, нержавеющая сталь и т.п.

0,7

Светлый: краски, мрамор, белый камень (известняк, доломит, песчаник), бетон и декоративные штукатурки на белом цементе и светлых

0,6

заполнителях, керамические плитки, силикатный кирпич, латунь матовая, травертин, ракушечник и т.п.



Средне-светлый: краски, мрамор, камень (туф, песчаник, известняк), бетон, цветные штукатурки, керамический кирпич, блоки, плитка,

0,5

дерево (доски) и т.п.



Темный: краски, мрамор, гранит, глиняный кирпич, декоративные штукатурки и керамические плитки, потемневшее дерево, медь, листва

0,3

деревьев и т.п.



Черный: краски, камень (габбро, лабрадорит, диорит, базальт, гранит), чугун, платинированная бронза, декоративные штукатурки, хвоя

0,15

деревьев и т.п.



7.59При равномерном заливающем освещении фасада отношение максимальной освещенностик минимальной должно быть не более 3:1, а на рельефных и многоцветных фасадахдо 5:1. При этом максимальная освещенность должна создаваться на основныхкомпозиционно-пластических элементах.

7.60При неравномерном заливающем освещении фасада соотношение максимальной иминимальной освещенности в пределах освещаемой зоны принимается не менее 10:1 ине более 30:1, при этом максимальная освещенность создается на акцентируемомсветом элементе.

7.61 Припроектировании световых архитектурных ансамблей по табл. 20 выбирается яркостьглавного фасада доминирующего объекта. Средние яркости освещаемых фасадовсоподчиненных объектов единого ансамбля должны быть, как правило, снижены неменее, чем на две ступени.

7.62Объемные монументы, памятники, малые архитектурные формы, имеющиемногосторонний обзор, следует освещать с двух-трех сторон с четко выраженнымосновным направлением светового потока, определяющим расчетную плоскость,которая композиционно должна быть связана с главным направлением восприятияобъекта.

7.63 Вустановках архитектурного освещения следует использовать разрядные источникисвета. При локальной подсветке допустимо использование ламп накаливания,преимущественно галогенных, а так же источников хроматического излучения илицветных светофильтров.

7.64Для освещения объектов, имеющих «холодные» цветовые оттенки поверхностей, изеленых насаждений следует применять разрядные источники света с цветовойтемпературой выше 4000 К. Для освещения объектов, окрашенных в «теплые» цвета,применяются источники света с цветовой температурой до 3500 К. При освещенииполихромных объектов, в особенности декоративно-изобразительныхэлементов на фасадах (мозаичные и живописные панно и фризы, изразцы, цветныерельефы и скульптуры, сграффито и т.п.) следует применять источники белогосвета с общим индексом цветопередачи Raне менее 80. При художественно-декоративном освещении объектов ландшафтнойархитектуры допускается применение источников

цветного света.

7.65Приборы архитектурного освещения должны располагаться таким образом, чтобы ихвыходные отверстия не могли оказаться в поле центрального зрения водителей ипешеходов в главных направлениях движения или экранировались светозащитнымиустройствами.

7.66Коэффициент запаса при проектировании установок архитектурного освещения долженприниматься в зависимости от ориентации светового отверстия осветительногоприбора и используемого в нем источника света: при разрядных лампах Kз = 1,5, если стекло прибора ориентировановертикально или в нижнюю полусферу (в пределах угла 90°-270°) и Kз = 1,7 при

ориентации стекла в верхнюю полусферу,при лампах накаливания соответственно Kз= 1,3 и 1,5.

Витринноеосвещение1

__________________

1 Подразделвключен дополнительно. (Изм. № 1)

7.67 Средняяосвещенность в вертикальной плоскости при общем освещении витрины на высоте 1,5м от уровня тротуара должна соответствовать табл. 22. Освещенностьакцентирующего освещения в сумме с общим не должна превышать величин,приведенных в табл. 22.





Таблица22







Категория улицы, площади

Средняя освещенность в вертикальной плоскости, лк

Суммарная освещенность в вертикальной плоскости (общее и акцентирующее освещение), лк, не более

А

300

1000

Б

200

750

В

100

500

Примечания





1.Площадь акцентирующего освещения должна составлять не более 20 % площади витрины.

2. Для витрин, в которых выставлены преимущественно темные товары, уровень освещенности может быть повышен на одну ступень по шкале освещенности, для витрин со светлым

товаром освещенность может быть снижена на одну ступень.



7.68При освещении витрин следует применять осветительные приборы с разрядными источникамисвета и галогенными лампами накаливания. Источники света выбираются с учетомтребований к цветоразличению по табл. 23.

Таблица23

Рекомендуемыеисточники света для освещения витрин



Цветовые характеристики

Вид товара

источника света



Tц, К

Ra

Ткани, галантерея, парфюмерия, игрушки, книги,

2800-5000

80 и более

обувь, головные уборы, меха





Электротовары, посудо-хозяйственные, канцтовары,

2800-3200

70 и более

бакалея, хлеб





Мясные, молочные, гастрономические продукты,

2800-3500

80 и более

овощи, фрукты, кондитерские изделия





Рыбные продукты

4000-6500

80 и более

7.69 Осветительныеприборы должны быть установлены таким образом, чтобы их выходные отверстия илиотраженные от выставленных товаров блики не попали в центральное поле зренияводителей и пешеходов, находящихся на расстоянии не менее 1 м от стеклавитрины.

Рекламноеосвещение2

__________________

2 Подразделвключен дополнительно. (Изм. № 1)

7.70Рекомендуемая и наибольшая допустимая средняя яркость, а также максимальнодопустимая яркость отдельных участков рекламных панелей и щитов в зависимостиот их площади и расположения относительно глаз водителей приведены в табл. 24.Максимальная яркость определяется как габаритная для наиболее ярких участковплощадью 0,2´0,2 м как врекламных панелях, в которых источники света расположены внутри в ограждении изсветорассеивающих материалов, так и в рекламных щитах, освещаемых снаружисветовыми приборами.

Таблица24











Яркость рекламной панели или щита, кд/м2, при категории улицы













А





Б





В







Высота

средняя



средняя



средняя





Площадь





















установки



















Расположение рекламной

объекта

объекта



















панели или щита

S, м2





наибольшая

максимальная**



наибольшая

максимальная**



наибольшая

максимальная**



h*, м

рекомендуемая

рекомендуемая

рекомендуемая





допустимая



допустимая



допустимая



























Поперек оси улицы: вне

S £ 2

< 2***

75

150

1000

50

125

750







проезжей части при

³ 3,5

100

250

1500

75

200

1000















площади S объекта, м2 и

2 < S £ 6



75

200

1000

50

125

750

30

100

500

его высоте h, м, над

6 < S £

³ 3,5

75

150

1000

50

85

750

проезжей частью

12





























S > 12



75

125

750

50

75

500









Любая

> 5

75

125

500

50

100

400







Вдоль оси улицы, а также























на фасаде или кровле























здания при любой

Любая

> 3

200

500

2500

150

400

2000

100

300

750

ориентации рекламного























объекта























* Высота отсчитывается от уровня проезжей части до нижней кромки рекламного объекта.

**Максимальная яркость в наиболее ярком месте объекта определяется как габаритная для участка площадью 0,2´0,2 м.

***При установке рекламных объектов на высоте менее 2 м расстояние от бордюра до ближней боковой кромки объекта должно быть более 2 м.

7.71. Уровнисуммарной засветки окон жилых зданий и палат лечебных зданий световымиприборами архитектурного, рекламного и наружного освещения не должны быть вышевеличин средней вертикальной освещенности, указанных в п. 7.45.

Аварийное (освещение безопасности иэвакуационное),

охранное и дежурное освещение1

___________________

1 Нумерацияпунктов данного подраздела 7.60-7.68 заменена на 7.72-7.80. (Изм. № 1)

7.72Аварийное освещение разделяется на освещение безопасности и эвакуационное.

7.73Освещение безопасности следует предусматривать вслучаях если отключение рабочего освещения и связанное с этим нарушениеобслуживания оборудования и механизмов может вызвать:

взрыв, пожар, отравлениелюдей;

длительноенарушение технологического процесса;

нарушениеработы таких объектов, как электрические станции,узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосныеустановки водоснабжения, канализации и теплофикации, установки вентиляциии кондиционирования воздуха для производственныхпомещений, в которых недопустимо прекращение работ и т.п.;

нарушениережима детских учреждений независимо от числа находящихся в них детей.

7.74Эвакуационное освещение в помещениях или в местах производства работ вне зданий следует предусматривать:

вместах, опасных для прохода людей;

впроходах ина лестницах, служащих для эвакуации людей, при числеэвакуирующихся более 50 чел.;

по основнымпроходам производственных помещений, в которыхработают более 50 чел.;

в лестничныхклетках жилых зданий высотой 6 этажей и более;

впроизводственных помещениях с постоянно работающими в них людьми, гдевыход людей из помещения при аварийном отключениинормального освещения связан с опасностью травматизма из-за продолжения работыпроизводственного оборудования;

в помещениях общественных ивспомогательных зданий промышленных предприятий. если в помещенияхмогут одновременно находиться более 100 чел;

впроизводственных помещениях без естественногосвета.

7.75Освещение безопасности должно создавать на рабочихповерхностях в производственных помещениях и на территориях предприятий, требующих обслуживания при отключении рабочего освещения, наименьшую освещенность в размере 5 % освещенности, нормируемой для рабочего освещения от общего освещения, но не менее 2 лк внутри зданий и не менее 1 лкдля территорий предприятий. При этом создавать наименьшую освещенность внутри зданий более 30 лк при разрядных лампах и более 10 лк при лампах накаливаниядопускается только при наличии соответствующих обоснований.

Эвакуационноеосвещение должно обеспечивать наименьшую освещенностьна полу основных проходов (или на земле) и на ступенях лестниц: в помещениях — 0,5 лк, на открытых территориях — 0,2лк.

Неравномерностьэвакуационного освещения(отношение максимальной освещенности кминимальной) по оси эвакуационных проходов должна быть не более 40 : 1.

Светильникиосвещения безопасности в помещениях могутиспользоваться для эвакуационного освещения.

7.76 Дляаварийного освещения (освещения безопасности и эвакуационного) следуетприменять:

а) лампынакаливания;

б)люминесцентные лампы — в помещениях с минимальнойтемпературой воздуха не менее 5° С и приусловии питания ламп во всех режимах напряжением не ниже 90 % номинального;

в) разрядныелампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии послекратковременного отключения питающего напряжения,так и в холодном состоянии.

7.77 Вобщественных и вспомогательных зданиях предприятийвыходы из помещений, где могут находитьсяодновременно более 100 чел., а также выходы изпроизводственных помещений без естественного света,где могут находиться одновременно более 50 чел. или имеющих площадь более 150 м2,должны быть отмечены указателями.

Указатели выходов могут быть световыми, со встроенными в них источниками света, присоединяемыми к сетиаварийного освещения,и не световыми (без источников света) при условии, что обозначение выхода(надпись, знак и т.п.) освещается светильникамиаварийного освещения.

При этомуказатели должны устанавливаться на расстоянии неболее 25 м друг от друга, а также в местахповорота коридора. Дополнительно должны бытьотмечены указателями выходы из коридоров и рекреаций,примыкающих к помещениям,перечисленным выше.

7.78Осветительные приборы аварийного освещения (освещения безопасности, эвакуационного)допускается предусматривать горящими, включаемымиодновременно с основными осветительными приборами нормального освещения и не горящими, автоматически включаемыми при прекращении питания нормального освещения.

Светильникиаварийного освещения должны отличаться от светильников рабочего освещенияспециально нанесенной буквой А красного цвета.

(Измененнаяредакция, Изм. № 1)

7.79Охранное освещение (при отсутствии специальныхтехнических средств охраны) должно предусматриваться вдольграниц территорий, охраняемых в ночное время. Освещенностьдолжна быть не менее 0,5 лк на уровне земли в горизонтальной плоскости или науровне 0,5 м от земли на одной стороне вертикальной плоскости, перпендикулярнойк линии границы.

Прииспользовании для охраны специальных технических средств освещенность следует принимать по заданию напроектирование охранного освещения.

Для охранногоосвещения могут использоваться любые источники света, за исключением случаев,когда охранное освещение нормально не горит и автоматически включается отдействия охранной сигнализации или других технических средств. В таких случаяхдолжны применяться лампы накаливания.

7.80Область применения, величины освещенности,равномерность и требования к качеству для дежурного освещения не нормируются.

7.81Освещение знаков безопасности выполняется в соответствии с требованиями ГОСТ12.4.026.

(Введендополнительно, Изм. № 1)

ПРИЛОЖЕНИЕА

(обязательное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Акцентирующееосвещение — выделение светом отдельных деталей на менее освещенном фоне.

Боковое естественное освещение — естественное освещение помещения через световые проемы в наружных стенах.

Верхнееестественное освещение — естественноеосвещение помещения через фонари, световые проемы в стенах в местахперепада высот здания.

Геометрический коэффициент естественной освещенности —отношение естественной освещенности, создаваемой врассматриваемой точке заданной плоскости внутрипомещения светом, прошедшимчерез незаполненный световой проем и исходящимнепосредственно от равномерно яркого неба к одновременному значению наружнойгоризонтальной освещенности под открытым полностьюнебосводом, при этом участие прямого солнечного света в создании той или другой освещенности исключается; выражается в процентах.

Дежурноеосвещение — освещениев нерабочее время.

Дополнительноеискусственное освещение — освещение, которое используется в течениерабочего дня в зонах с недостаточным естественным освещением.

Естественноеосвещение — освещениепомещений светом неба (прямым или отраженным),проникающим через световые проемы в наружных ограждающих конструкциях.

Заливающееосвещение — общее (равномерное или неравномерное) освещение всего фасадаздания или сооружения или его существенной части световыми приборами.

Индексцветопередачи —мера соответствия зрительных восприятий цветногообъекта, освещенногоисследуемым и стандартным источниками света при определенных условияхнаблюдения.

Комбинированное освещение — освещение,при котором к общему освещениюдобавляется местное.

Комбинированное естественное освещение— сочетание верхнего и бокового естественного освещения.

Контрастобъекта различения с фоном K— определяетсяотношением абсолютной величины разности между яркостьюобъекта и фона к яркости фона.

Контрастобъекта различения с фоном считается:

большим — при K более 0,5 (объект и фон резко отличаются по яркости);

средним — при K от 0,2 до 0,5 (объект и фон заметноотличаются по яркости);

малым — при K менее 0,2 (объект и фон мало отличаются по яркости).

Коэффициент естественной освещенности(КЕО) — отношениеестественной освещенности, создаваемой в некоторой точке заданной плоскости внутрипомещения светом неба (непосредственным или после отражений), кодновременному значению наружной горизонтальной освещенности,создаваемой светом полностью открытого небосвода; выражается в процентах.

Коэффициент запасаKз — расчетный коэффициент, учитывающийснижение КЕО и освещенностив процессе эксплуатации вследствие загрязнения истарения светопрозрачных заполнений в световых проемах, источников света (ламп) и светильников, а также снижение отражающихсвойств поверхностей помещения.

Коэффициент пульсацииосвещенности Kп,%— критерий оценки относительной глубины колебаний освещенности в результате изменения во времени световогопотока газоразрядных ламп при питании их переменным током, выражающийся формулой

,

где Eмакс и Eмин — соответственно максимальное и минимальное значения освещенностиза период ее колебания, лк;

Eср — среднее значение освещенности за этот же период, лк.

Коэффициент светового климатат — коэффициент, учитывающийособенности светового климата.

Красное отношение — выраженноев про центах отношение красного светового потока к общему световому потоку источника света:

где j(l)— спектральная плотность потока;

V(l) —относительная спектральная чувствительность глаза человека.

Локальноеосвещение — освещение части здания или сооружения, а также отдельныхархитектурных элементов при отсутствии заливающего освещения.

Местноеосвещение — освещение, дополнительное к общему,создаваемое светильниками, концентрирующими световойпоток непосредственно на рабочих местах.

Неравномерность естественного освещения— отношение среднего значения к наименьшему значению КЕО в пределаххарактерного разреза помещения.

Облачное небо МКО (по определению Международнойкомиссии по освещению — МКО) — небо, полностью закрытое облаками иудовлетворяющее условию, при котором отношение его яркости на высоте q над горизонтом к яркости в зените равно (1+ 2 sin q)/3.

Объектразличения — рассматриваемый предмет, отдельная его часть или дефект, которые требуется различать в процессеработы.

Площадь окон So — суммарная площадь световых проемов (в свету), находящихся в наружных стенах освещаемогопомещения, м2.

Площадь фонарей Sф— суммарная площадь световых проемов (в свету)всех фонарей, находящихся в покрытии надосвещаемым помещением или пролетом, м2.

Общее освещение — освещение,при котором светильники размещаются в верхней зоне помещения равномерно (общееравномерное освещение) или применительно к расположениюоборудования (общее локализованное освещение).

Освещение безопасности — освещение для продолжения работы при аварийномотключении рабочего освещения.

Относительнаяплощадь световых проемовSф/Sп;Sо/Sп— отношение площади фонарей или окон к освещаемой площади пола помещения;выражается в процентах.

Отраженная блескость — характеристика отражения световогопотока от рабочей поверхности в направлении глаз работающего, определяющаяснижение видимости вследствие чрезмерного увеличения яркости рабочейповерхности и вуалирующего действия, снижающего контраст между объектом и фоном.

Показательдискомфорта М— критерий оценки дискомфортной блескости, вызывающейнеприятные ощущения при неравномерномраспределении яркостей в поле зрения, выражающийся формулой

,

где Lc — яркость блеского источника, кд/м2; w — угловой размер блеского источника, стер;

jq— индекс позиции блеского источника относительнолинии зрения;

Lад— яркость адаптации, кд/м2.

Припроектировании показатель дискомфорта рассчитывается инженерным методом.

Показатель ослепленности Р— критерий оценки слепящего действия осветительнойустановки, определяемый выражением

Р = (S - 1) 1000,

где S — коэффициент ослепленности,равный отношению пороговых разностей яркости при наличии и отсутствии слепящих источников в поле зрения.

Полуцилиндрическая освещенность— характеристика насыщенности светом пространстваи тенеобразующего эффекта освещения для наблюдателя, движущегося по улице параллельно ее оси. Определяется как средняя плотность светового потока наповерхности вертикально расположенного на продольной линии улицы на высоте 1,5 м полуцилиндра, радиус и высота которого стремятся к нулю. Расчет полуцилиндрическойосвещенности производится инженерным методом.

Рабочаяповерхность — поверхность, на которой производится работа и нормируется илиизмеряется освещенность.

Рабочее освещение — освещение, обеспечивающее нормируемые осветительные условия (освещенность, качество освещения)в помещениях и в местах производства работ внезданий.

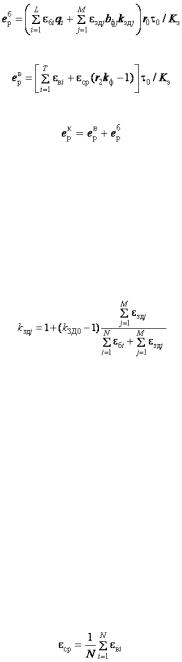

Расчетноезначение КЕО ер— значение, полученное расчетным путем при проектировании естественногоили совмещенного освещенияпомещений; выражается в процентах и определяется:

а) при боковомосвещении по формуле

;

б) при верхнемосвещении по формуле

;

в) прикомбинированном (верхнем и боковом) освещении поформуле

,

где L — количество участковнебосвода, видимых через световой проем из расчетной точки;

eбi — геометрический КЕО в расчетной точке при боковомосвещении, учитывающий прямой свет от i-го участка неба;

qi —коэффициент, учитывающий неравномерную яркость i-го участка облачногонеба МКО;

M — количество участковфасадов зданий противостоящей застройки, видимых через световой проем израсчетной точки;

eздj — геометрический КЕО в расчетной точке при боковомосвещении, учитывающий свет, отраженный от j-гоучастка фасадов зданий противостоящей застройки;

bфj — средняя относительная яркость j-го участкафасадов зданий противостоящей застройки;

r0 — коэффициент, учитывающий повышениеКЕО при боковом освещении благодаря свету, отраженному от поверхностейпомещения и подстилающего слоя, прилегающего к зданию;

kздj — коэффициент, учитывающий изменения внутреннейотраженной составляющей КЕО в помещении при наличии противостоящих зданий,определяемый по формуле

,

где:

kЗД0 — коэффициент, учитывающий изменениявнутренней отраженной составляющей КЕО в помещении при полном закрытиинебосвода зданиями, видимыми из расчетной точки;

t0 — общий коэффициентсветопропускания, определяемый по формуле:

t0 = t1t2t3t4t5,

где:

t1 — коэффициентсветопропускания материала;

t2 — коэффициент,учитывающий потери света в переплетах светопроема. Размеры светопроемапринимаются равными размерам коробки переплета по наружному обмеру;

t3 — коэффициент,учитывающий потери света в несущих конструкциях (при боковом освещении t3 = 1);

t4 — коэффициент,учитывающий потери света в солнцезащитных устройствах;

t5 — коэффициент,учитывающий потери света в защитной сетке, устанавливаемой под фонарями,принимаемый равным 0,9;

Kз — коэффициент запаса, определяемыйпо табл. 3;

T — количество световыхпроемов в покрытии;

eвi — геометрический КЕО в расчетной точке при верхнемосвещении от i-го проема;

eср — среднее значениегеометрического КЕО при верхнем освещении на линии пересечения условной рабочейповерхности и плоскости характерного вертикального разреза помещения,определяемое из соотношения:

;

N — количество расчетныхточек;

r2 — коэффициент, учитывающий повышение КЕОпри верхнем освещении благодаря свету, отраженному от поверхностей помещения;

kф — коэффициент, учитывающий тип фонаря.

Световой климат — совокупность условийестественного освещения в той или иной местности(освещенность и количество освещения на горизонтальной и различно ориентированных посторонам горизонта вертикальныхповерхностях, создаваемых рассеянным светом неба ипрямым светом солнца,продолжительность солнечного сияния и альбедоподстилающей поверхности) за период более десяти лет.

Селитебнаязона — территория,предназначенная для размещения жилищного фонда, общественных зданий и сооружений, в том числе научно-исследовательскихинститутов и их комплексов, а также отдельных коммунальных и промышленных объектов, нетребующих устройства санитарно-защитныхзон; для устройства путей внутригородского сообщения, улиц, площадей, парков, садов,бульваров и других мест общего пользования.

Системасимметричного освещения транспортных тоннелей — система освещения сразмещением на стене или потолке светильников симметричного светораспределенияв плоскости, параллельной оси проезжей части.

Системавстречного освещения транспортных тоннелей — система освещения сразмещением, как правило, на потолке светильников несимметричногосветораспределения в плоскости, параллельной оси проезжей части, существеннобольшая часть светового потока которых направлена на встречу движениютранспорта.

Совмещенное освещение— освещение, прикотором недостаточное по нормам естественное освещениедополняется искусственным.

Средняя освещенность улиц, дороги площадей — освещенность, средневзвешенная по площади.

Средняя яркость дорожнойповерхности — средневзвешенная по площади яркость сухих дорожныхпокрытий в направлении глаз наблюдателя,находящегося на оси движения транспорта.

Среднеезначение КЕО eср, приверхнем или комбинированном освещении определяется по формуле:

,

где:

e1 и eN — значения КЕО при верхнем или комбинированном освещении впервой и последней точках характерного разреза помещения;

ei — значения КЕО востальных точках характерного разреза помещения (i= 2, 3, ..., N-1).

Стробоскопический эффект — явление искажения зрительного восприятия вращающихся, движущихся илисменяющихся объектов в мелькающем свете, возникающее при совпадении кратности частотных характеристикдвижения объектов и изменения светового потока вовремени в осветительных установках, выполненных газоразрядными источникамисвета, питаемыми переменным током.

Условнаярабочая поверхность— условно принятая горизонтальная поверхность,расположенная на высоте 0,8 м от пола.

Фон —поверхность, прилегающаянепосредственно к объекту различения, на которой он рассматривается.

Фон считается:

светлым — прикоэффициенте отражения поверхности более 0,4;

средним — тоже, от 0,2 до 0,4;

темным — тоже, менее 0,2.

Характерныйразрез помещения — поперечный разрезпосередине помещения, плоскость которого перпендикулярна к плоскости остекления световыхпроемов (при боковом освещении) или к продольнойоси пролетов помещения. В характерный разрез помещениядолжны попадать участки с наибольшим количеством рабочих мест, а также точкирабочей зоны, наиболее удаленные от световых проемов.

Цветоваятемпература Tц —температура излучателя Планка (черного тела), при которой его излучение имеет ту же цветность, что иизлучение рассматриваемого объекта, К.

Цветопередача — общее понятие, характеризующее влияние спектрального состава источника света назрительное восприятие цветных объектов,сознательно или бессознательно сравниваемое с восприятием тех же объектов, освещенных стандартным источником света.

Цилиндрическая освещенностьEц— характеристика насыщенности помещениясветом. Определяется как средняя плотность световогопотока на поверхности вертикально расположенного впомещении цилиндра, радиус и высота которогостремятся к нулю. Расчет цилиндрической освещенности производится инженерным методом.

Эвакуационное освещение —освещение для эвакуациилюдей из помещения при аварийном отключениинормального освещения.

Эквивалентный размер объекта различения — размер равнояркогокруга на равноярком фоне, имеющего такой же пороговый контраст, что и объект различенияпри данной яркости фона.

ПРИЛОЖЕНИЕА (Измененная редакция, Изм. № 1)

ПРИЛОЖЕНИЕБ

(обязательное)

ОПРЕДЕЛЕНИЕРАЗРЯДА РАБОТ ПРИ РАССТОЯНИИ ОТ ОБЪЕКТА РАЗЛИЧЕНИЯ ДО ГЛАЗ РАБОТАЮЩЕГО БОЛЕЕ0,5 м

При расстоянииот объекта различения до глаз работающего более0,5 м разряд работ по таблице следует устанавливать с учетом углового размераобъекта различения, определяемого отношением минимального размера объектаразличения d к расстоянию от этого объекта доглаз работающего l.

Разряд зрительной работы







Пределы отношения d/l

I

Менее 0,0003



II

От

0,0003 до 0,0006

III

Св.

0,0006

«

0,001

IV

«

0,001

«

0,002

V

«

0,002

«

0,01

VI

«

0,01





ПРИЛОЖЕНИЕВ

(обязательное)

ОПРЕДЕЛЕНИЕ ЭКВИВАЛЕНТНОГО РАЗМЕРА ПРОТЯЖЕННЫХ ОБЪЕКТОВ РАЗЛИЧЕНИЯ

Для протяженныхобъектов различения, имеющих длину b >2a, где a— ширина объекта, разряд зрительных работ определяетсяпо эквивалентному размеру объекта. В остальныхслучаях разряд зрительных работ определяется по минимальному размеру объектаразличения.

При расстоянияхот глаза до объекта, меньших 500 мм, эквивалентный размер определяется пономограмме, приведенной на рис. 1.

Прирасстояниях от глаза до объекта, больших 500 мм,эквивалентный размер определяется по номограмме, приведенной на рис. 2.

Преобразованиелинейных размеров объекта различения (в миллиметрах) в угловые (в угловыхминутах) при использовании номограммы, приведеннойна рис. 2, осуществляется по формуле

a =60 arctg (x/l),

(1)

где x — размер объекта,мм;



l —расстояние от глаз до объекта, мм.



Преобразованиеполученного по номограмме эквивалентного размера из угловых размеров (угловыхминут) в линейные (миллиметры) осуществляется поформуле



x = l tg(a/60).

(2)

Тут вы можете оставить комментарий к выбранному абзацу или сообщить об ошибке.

Оставленные комментарии видны всем.
