Кабели

Внешний вид кабеля «витая пара» зависит от того, какое количество проводников находится внутри него, какого типа оплетки используются для экранирования кабеля и пар, а также от наличия дополнительного заземляющего проводника (рис. 1).

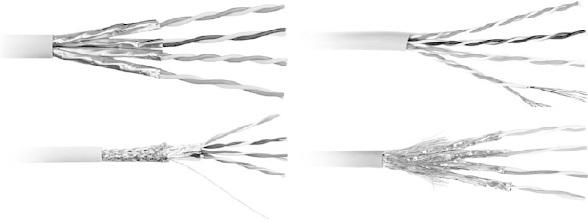

Рис. 1. Внешний вид некоторых вариантов кабеля «витая пара»



Различают экранированный (Shielded) и неэкранированный (Unshielded) кабели.

Коаксиальный кабель

Первой средой для объединения компьютеров в сеть с целью обмена информацией был коаксиальный кабель (Coaxial Cable). Сети с использованием коаксиального кабеля появились еще в начале 70-х годов прошлого века. На то время он считался идеальным вариантом для передачи данных. Поскольку скорости тогда были не столь высоки, как сегодня, коаксиальный кабель полностью удовлетворял существующие потребности. Сетевое оборудование для работы с коаксиальным кабелем согласно существующим сетевым стандартам позволяет передавать данные со скоростью до 10 Мбит/с, что даже сегодня в некоторых случаях является вполне приемлемой скоростью.



Различаются тонкий и толстый коаксиальный кабели. Несмотря на то что толстый коаксиальный кабель появился раньше, его технические характеристики (скорость, дальность связи и т. п.) существенно лучше, нежели у тонкого коаксиального кабеля, который появился вследствие дальнейшего усовершенствования существующих сетевых стандартов.

Толстый и тонкий кабели внешне различаются толщиной. Однако иногда могут быть и другие различия (рис. 1).

Например, когда требуется прокладка кабеля снаружи здания, часто используется кабель с усилительным тросом, который выглядит как отдельная жила в отдельной оболочке.
