Коммутация пакетов
Найдем количество отсылаемых пакетов, если размер пакета без учета заголовка равен 300 байт. Длина сообщения - 900 байт, соответственно количество пакетов будет равно 3.
Размер пакета вместе с заголовком будет равен P + hp =320 байт.
Для удобства выразим размер пакета в битах Lпак_бит=320*8= 2560.
Время передачи
будем считать по формуле:
Время задержки
будем считать по формуле:
|
|
tпер. одного пакета i (мс) |
τраспр i (мс) |
|
Хостотправитель->B |
45,71 |
0 |
|
B->K |
1,25 |
240 |
|
K->L |
40 |
2,22 |
|
L->M |
40 |
3,11 |
|
M->Хостполучатель |
45,71 |
0 |
Межпакетные интервалы при передаче на абонентском доступе не показываем и не учитываем в расчете.
Время, мс

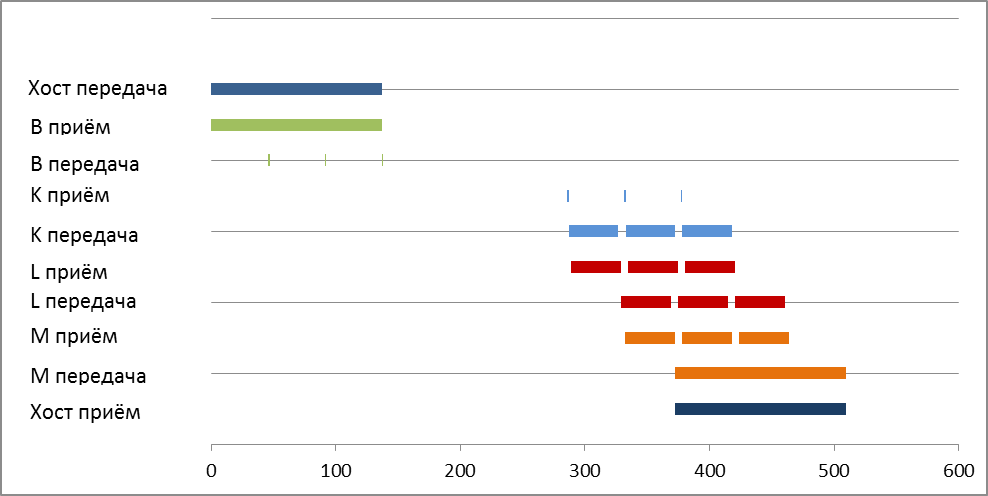

Рис. 2. График прохождения пакетов по узлам.
Общее время прохождения трёх пакетов длиной по 300 байт с заголовками по 20 байт составляет Тзад=509,42 мс.
=
245,33 мс.
Общая задержка перед получением первого бита 372,29 мс.
Вывод. Общее время прохождения блока данных в сети с коммутацией пакетов получилось меньше, так как передающие устройства гораздо быстрее ретранслировали прибывший пакет из входящего буфера в исходящий порт и сразу начинали его передавать, пока в это время следующий за ним пакет записывался в буфер.
