Инд. Задание №1. Статика твердого тела.

Плоская система произвольно расположенных сил.

Определение реакций опор.

На схемах показан один способ закрепления бруса. Определить реакции опор.

Задаваемая нагрузка указана в таблице 1.

Индивидуальное задание №2

Индивидуальное задание №3.

Индивидуальное задание №4

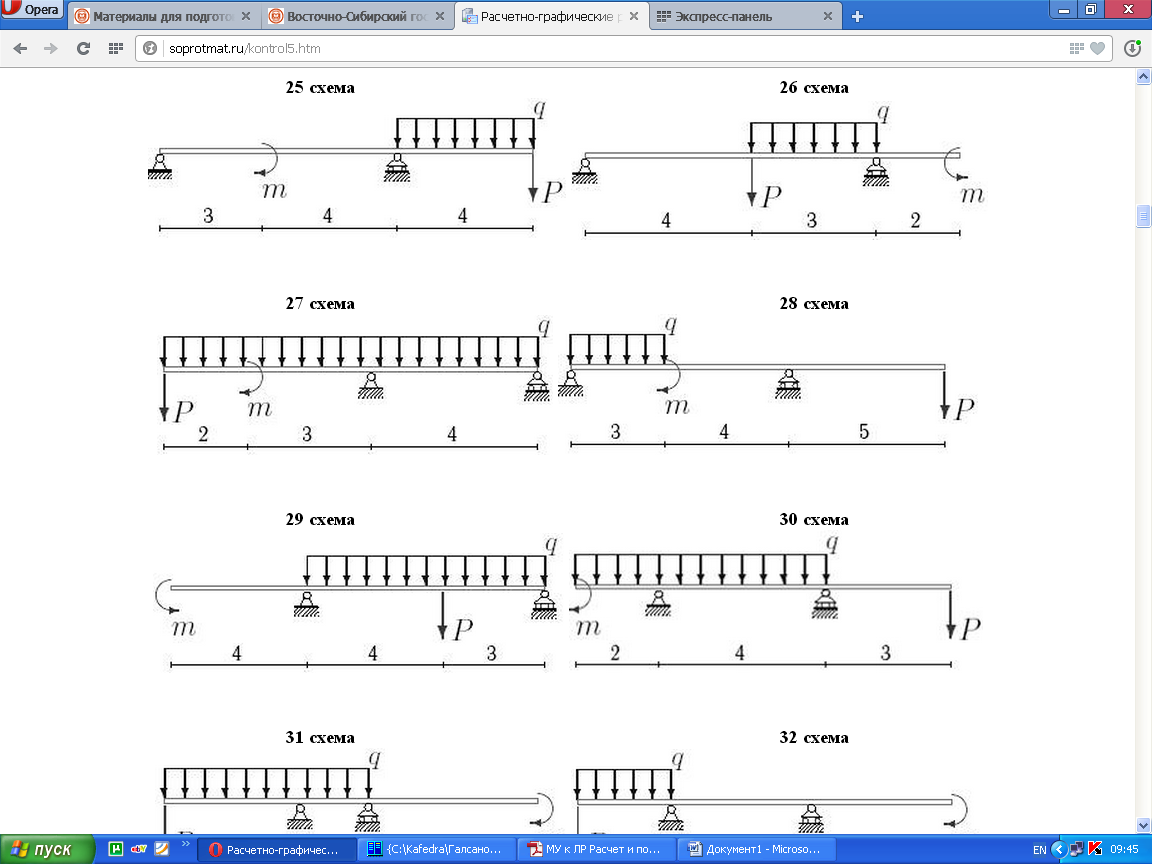

Построить Эпюры поперечных сил и изгибающих моментов, нормальных напряжений. Для стальной балки подобрать размеры круглого сечения из расчета на прочность, если

Индивидуальное задание №5.

Расчет зубчатых передач и валов



Задача 1.

1. Рассчитать закрытую цилиндрическую прямозубую передачу.

2. Рассчитать  и сконструировать ведомый вал передачи.

Рис. 1. Схема редуктора     Рис. 2. График нагрузки



Таблица 1. Исходные данные задачи № 1

Номер варианта	N2	n1	n2	L	n, сут	К, год
1	10	750	125	7	0,3	0,7
2	11	750	150	6	0,4	0,6
3	12	750	175	5	0,5	0,5
4	13	750	200	4	0,6	0,4
5	14	750	225	5	0,7	0,3
6	15	750	250	6	0,8	0,4
7	16	750	275	7	0,	0,5
8	17	1000	175	3	70,6	0,8
9	18	1000	200	4	0,5	0,6
10	19	1000	225	5	0,4	0,7



Задача 2.

1. Рассчитать закрытую коническую косозубую передачу.

2. Рассчитать и сконструировать ведомый вал передачи.

Рис. 3. Схема редуктора      Рис. 4. График нагрузки



Таблица 2. Исходные данные задачи № 2

Номер варианта	N2	n1	n2	L	n, сут	К, год
11	28	3000	600	5	0,6	0,8
12	26	3000	700	4	0,5	0,9
13	24	1500	400	4	0,4	0,8
14	22	1500	375	5	0,3	0,7
15	20	1500	325	6	0,9	0,6
16	18	1500	300	7	0,8	0,5
17	16	1500	425	8	0,7	0,4
18	14	1500	475	9	0,6	0,3
19	12	1500	525	10	0,5	0,6
20	11	1000	200	9	0,4	0,7



Задача 3.

1. Рассчитать закрытую цилиндрическую косозубую передачу.

2. Рассчитать и сконструировать ведомый вал передачи.

Рис. 5. Схема редуктора       Рис. 6. График нагрузки



Таблица 3. Исходные данные задачи № 3

Номер варианта	N2	n1	n2	L	n, сут	К, год
21	60	1000	315	5	0,4	0,6
22	62	850	245	6	0,5	0,7
23	64	850	210	7	0,6	0,5
24	66	850	165	8	0,7	0,5
25	68	850	150	9	0,8	0,4
26	56	700	240	8	0,7	0,3
27	58	700	215	7	0,6	0,5
28	50	700	165	6	0,5	0,7
29	54	700	130	5	0,4	0,8
30	52	700	115	4	0,3	0,9



Задача 4.

1. Рассчитать закрытую коническую прямозубую передачу.

2. Рассчитать и сконструировать ведомый вал передачи

Рис. 7. Схема редуктора         Рис. 8 График нагрузки



Таблица 4. Исходные данные для задачи № 4

Номер варианта	N2	n1	n2	L	n, сут	К, год
31	1,2	650	105	9	0,3	0,5
32	1,4	650	130	8	0,4	0,6
33	1,6	650	165	7	0,5	0,7
34	1,8	650	210	5	0,6	0,3
35	2,0	750	200	3	0,7	0,4
36	2,2	750	230	4	0,8	0,5
37	2,4	750	275	6	0,7	0,3
38	2,8	750	310	8	0,6	0,4
39	3,0	750	380	9	0,5	0,7
40	3,2	900	150	7	0,4	0,8



Задача 5.

1. Рассчитать закрытую червячную передачу.
