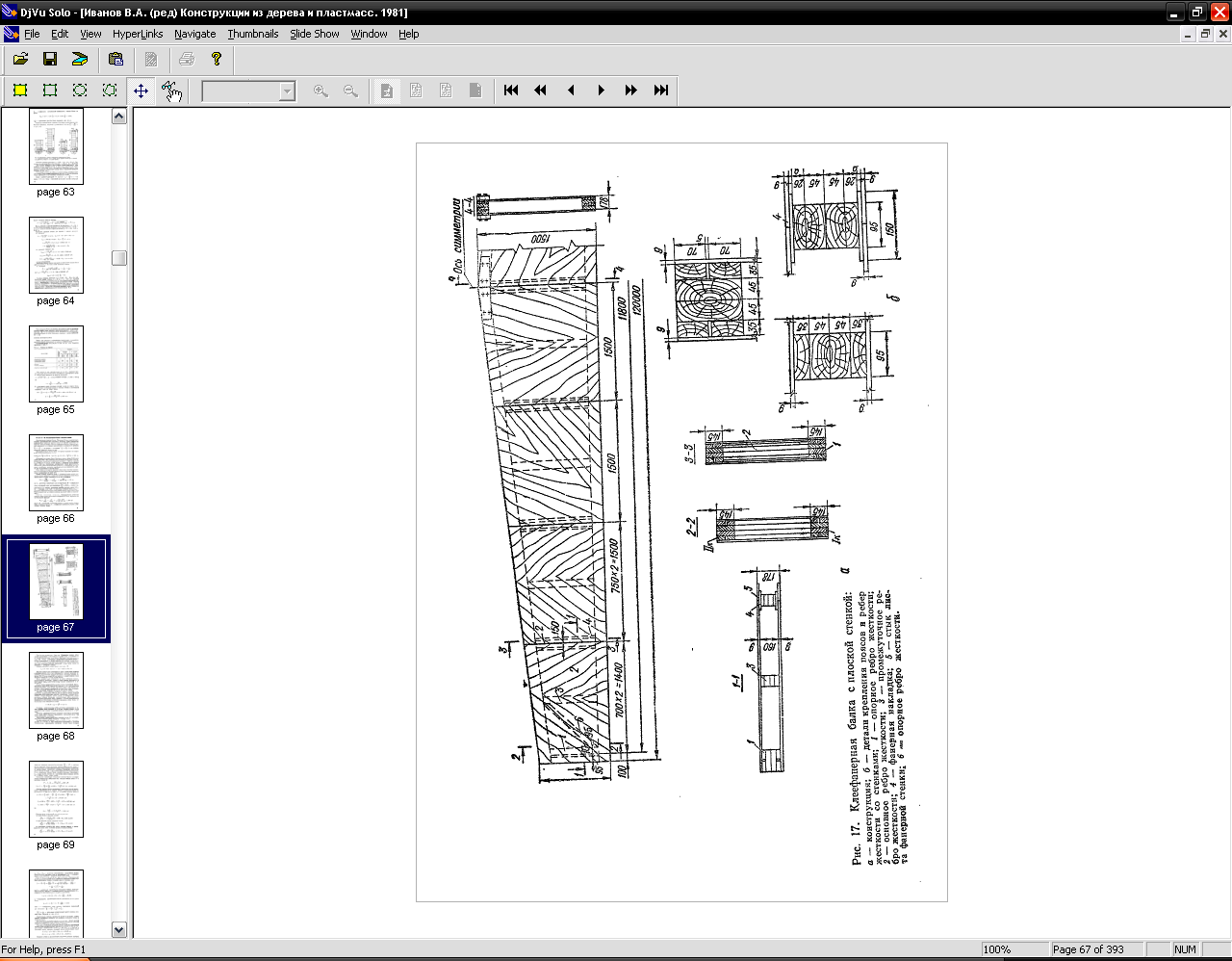

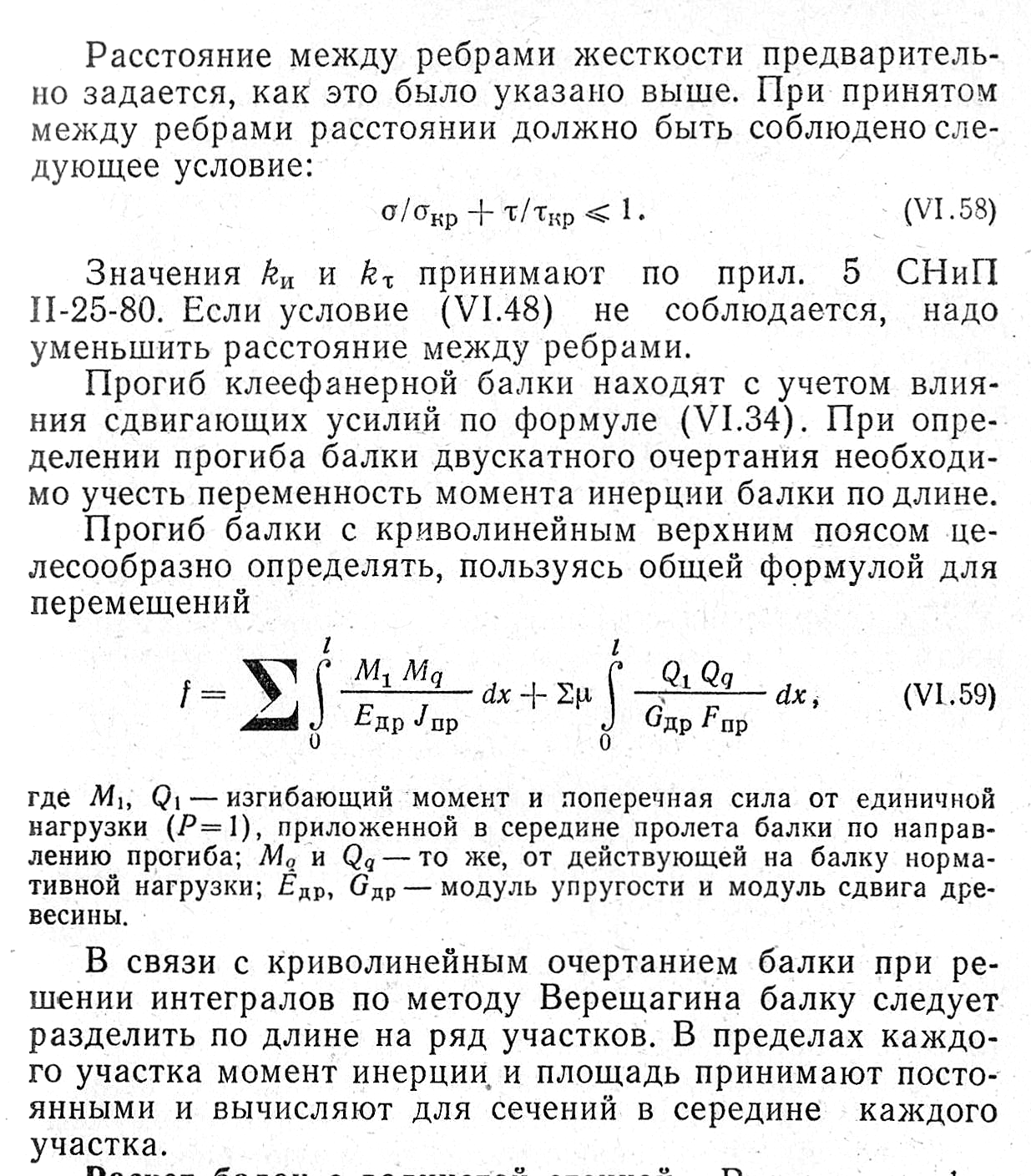

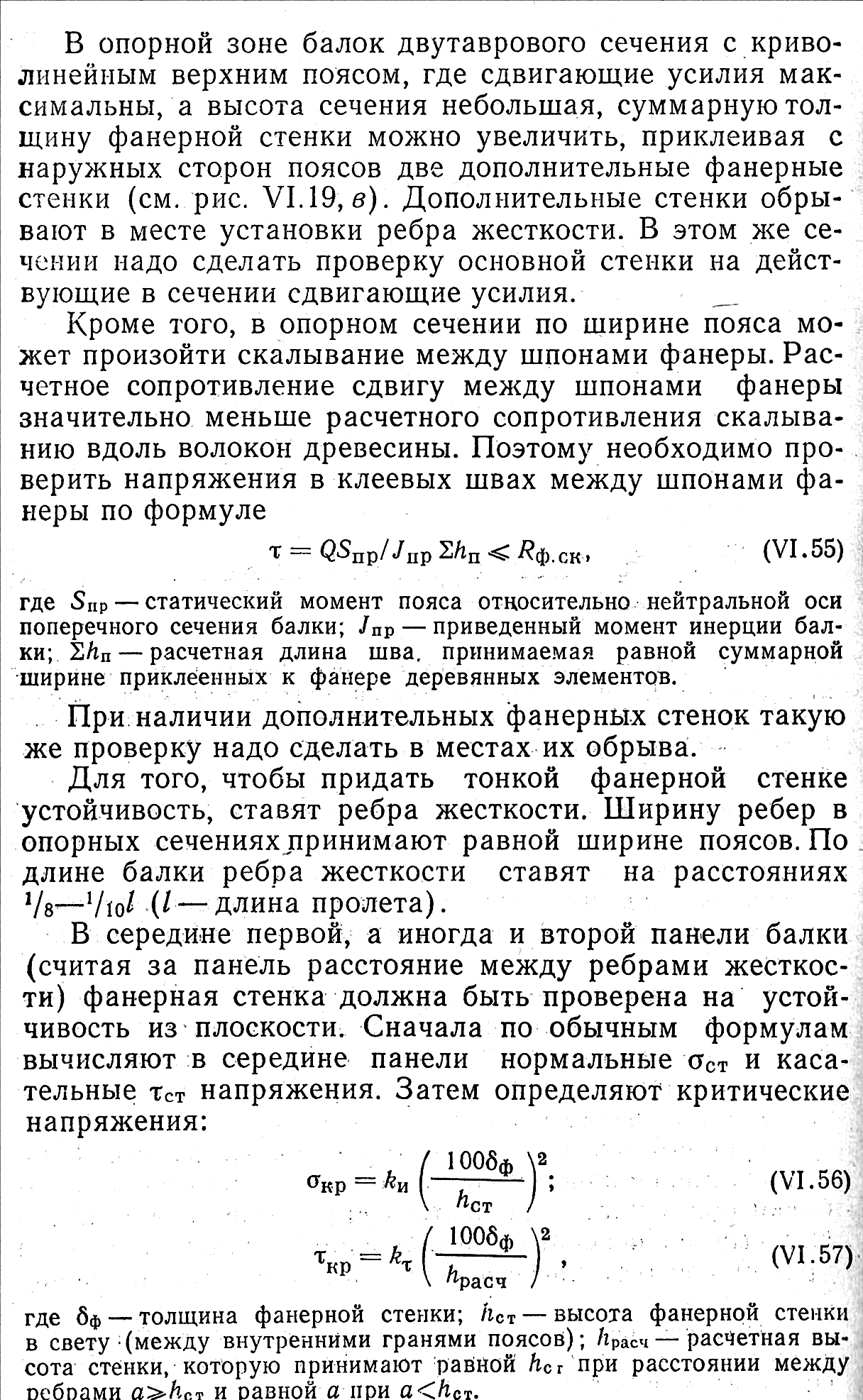

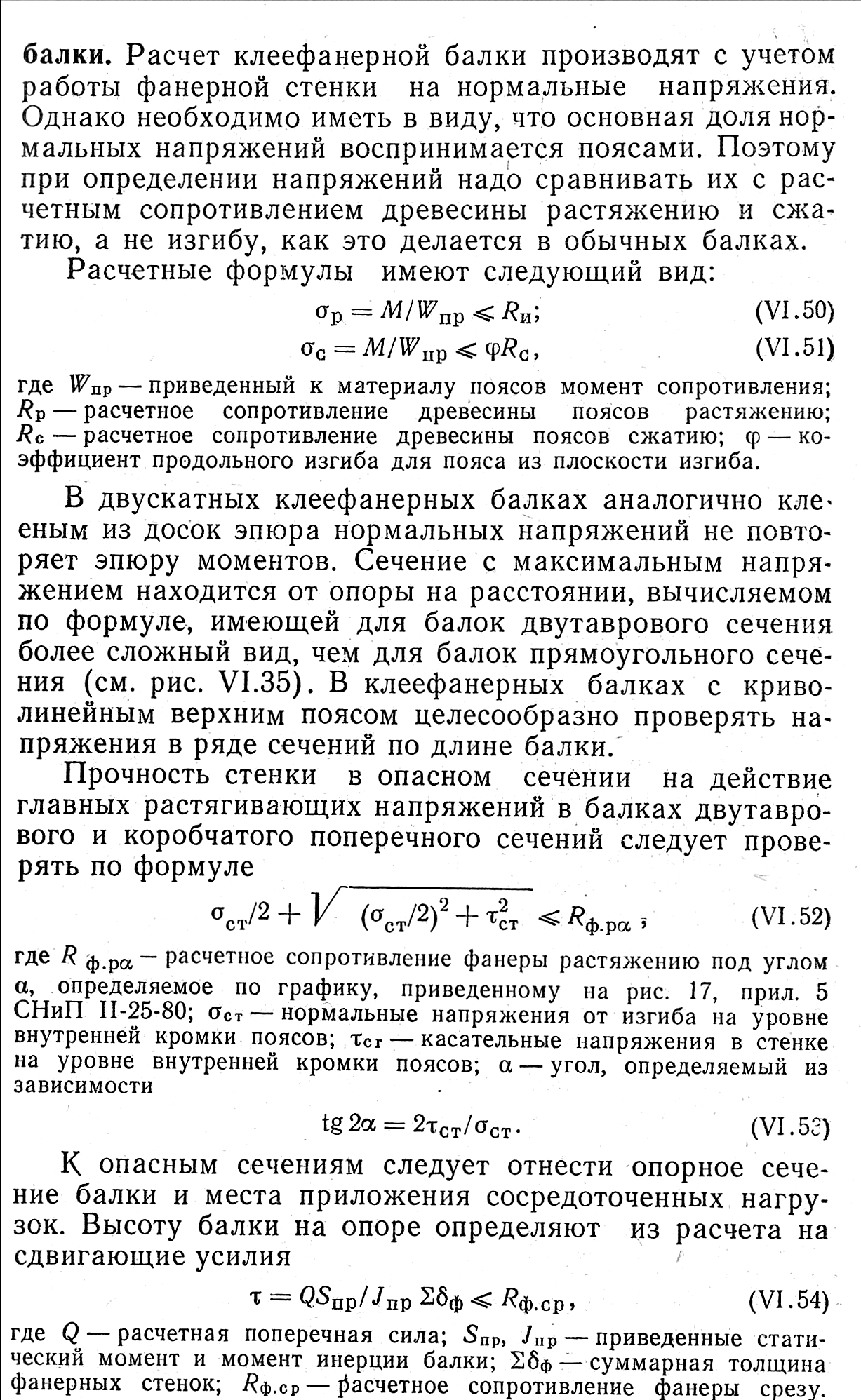

36 Клеефанерные балки с плоской стенкой

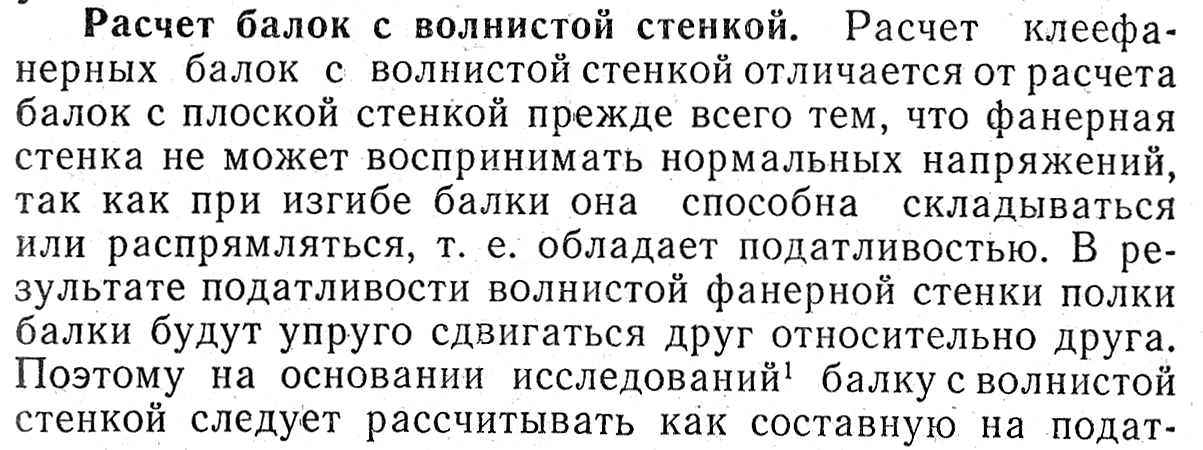

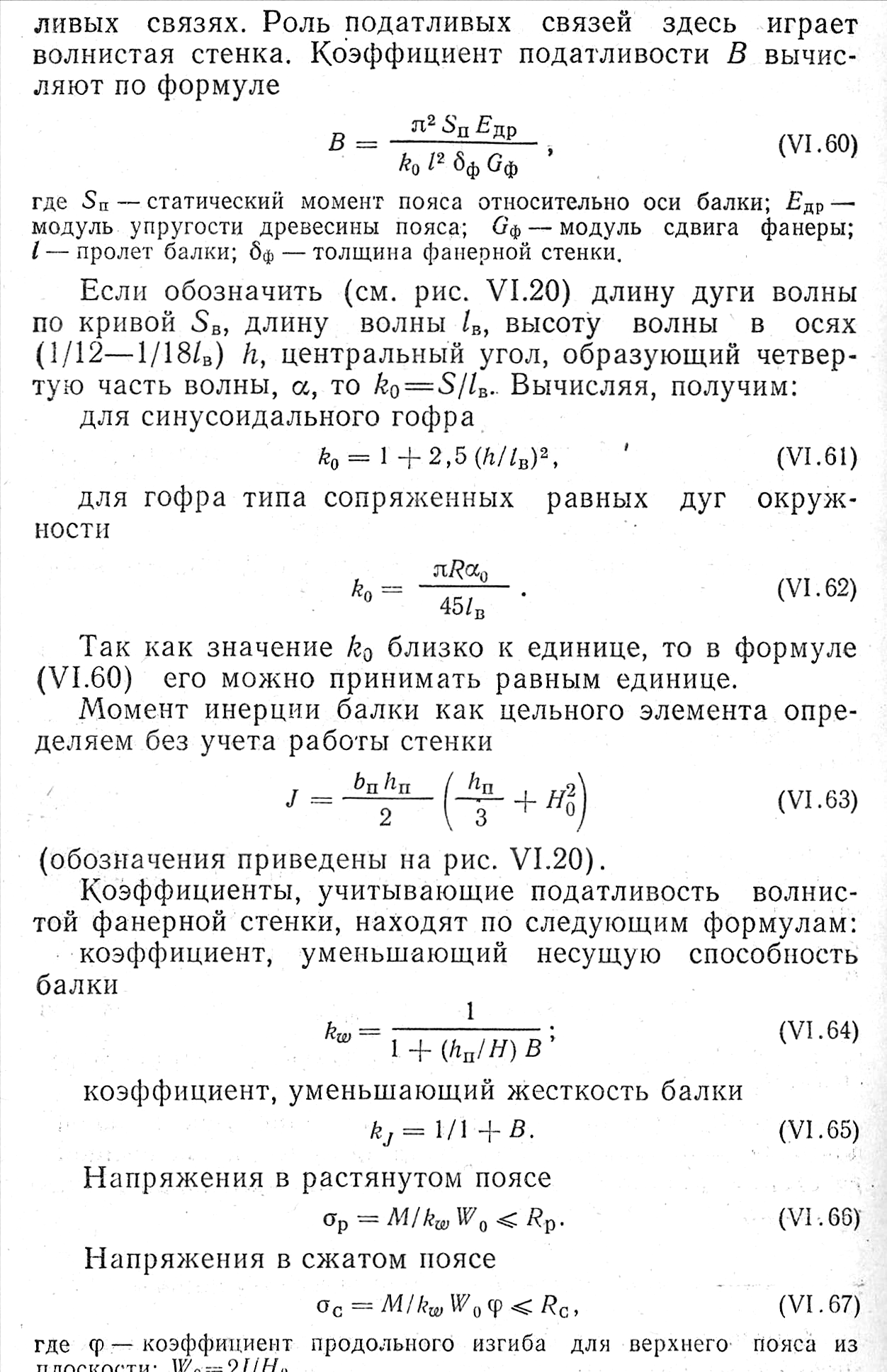

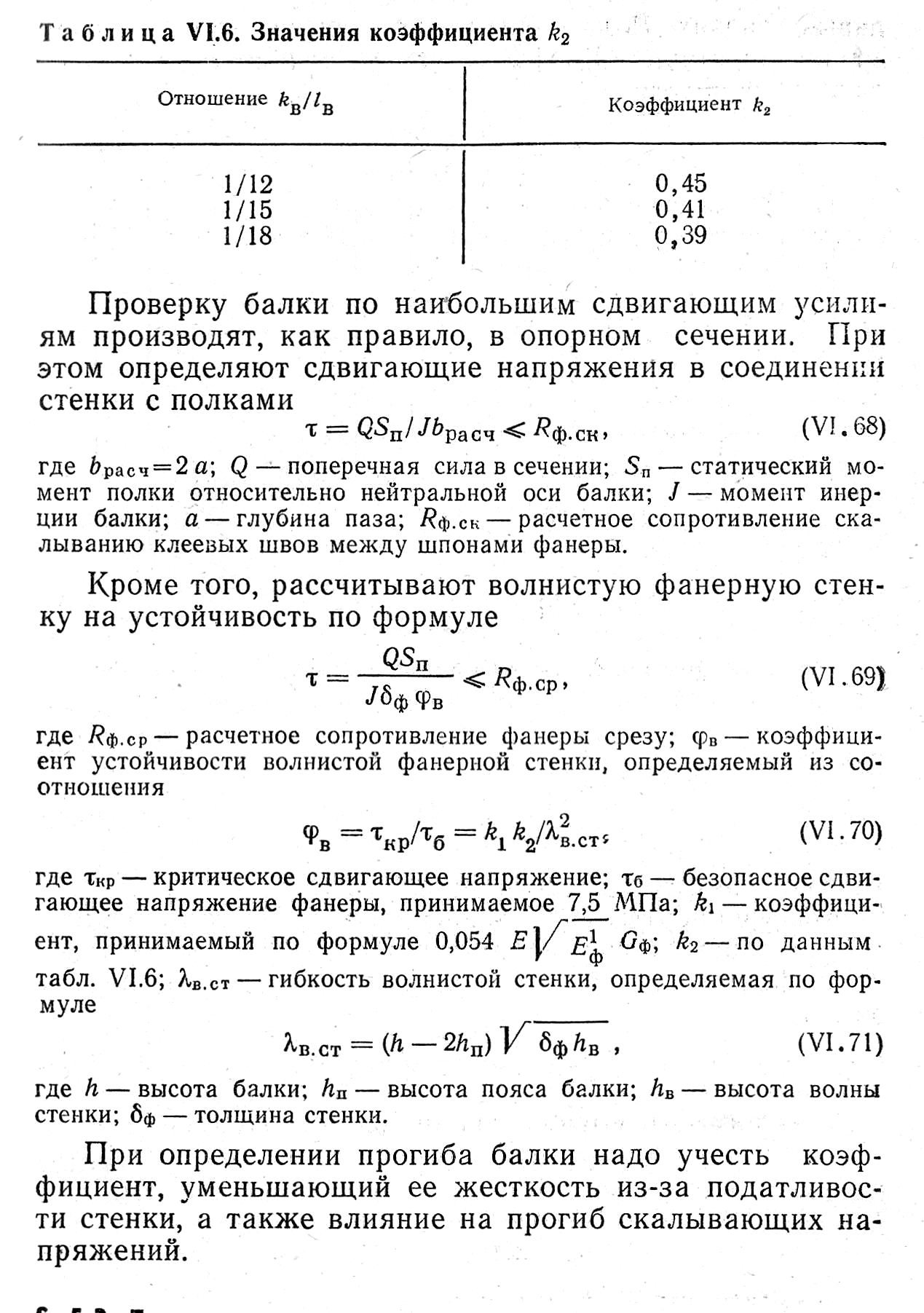

37.Клеефанерные балки с волнистой стенкой

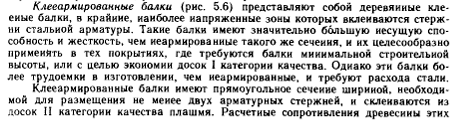

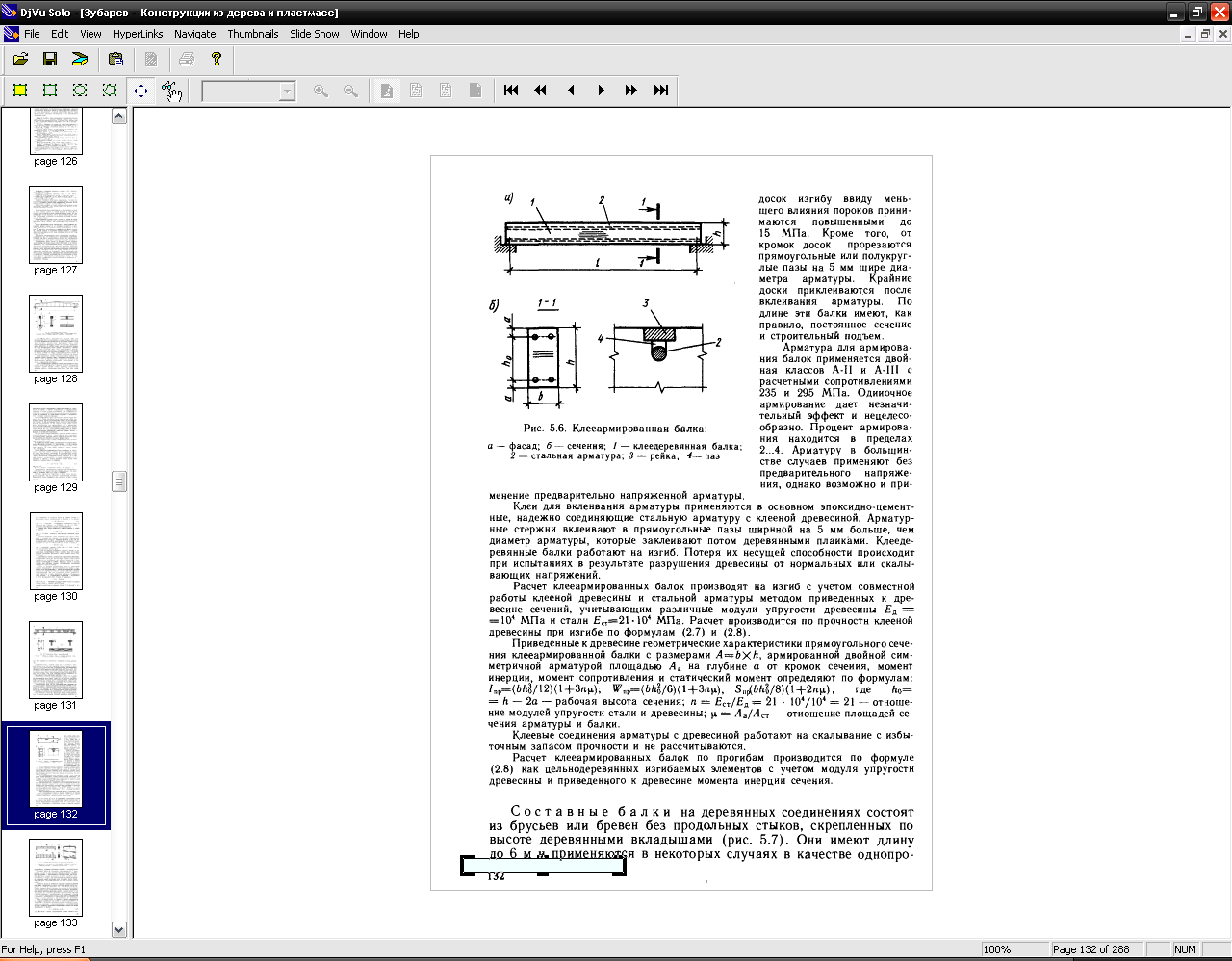

38. Дощатоклееные армированные балки

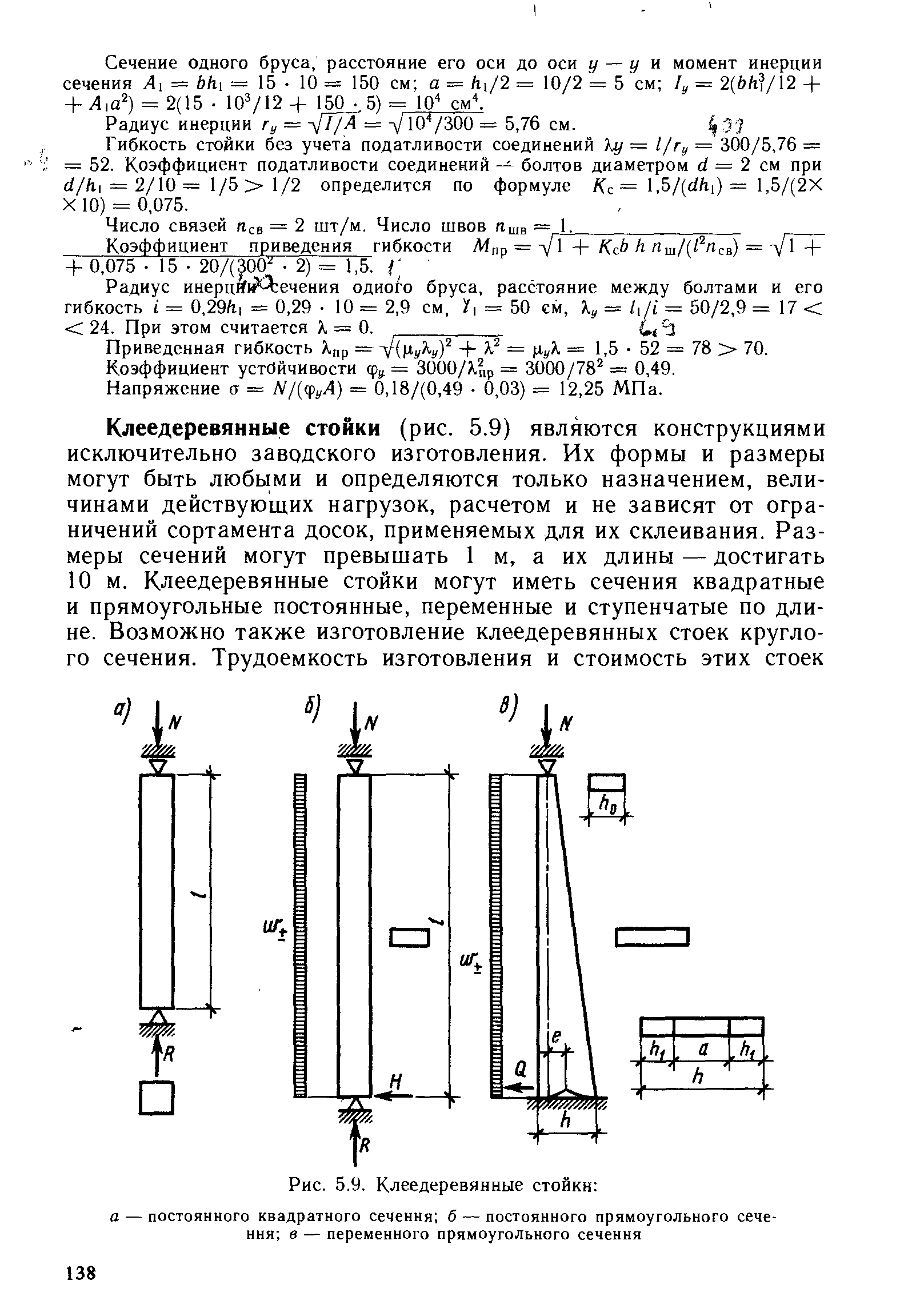

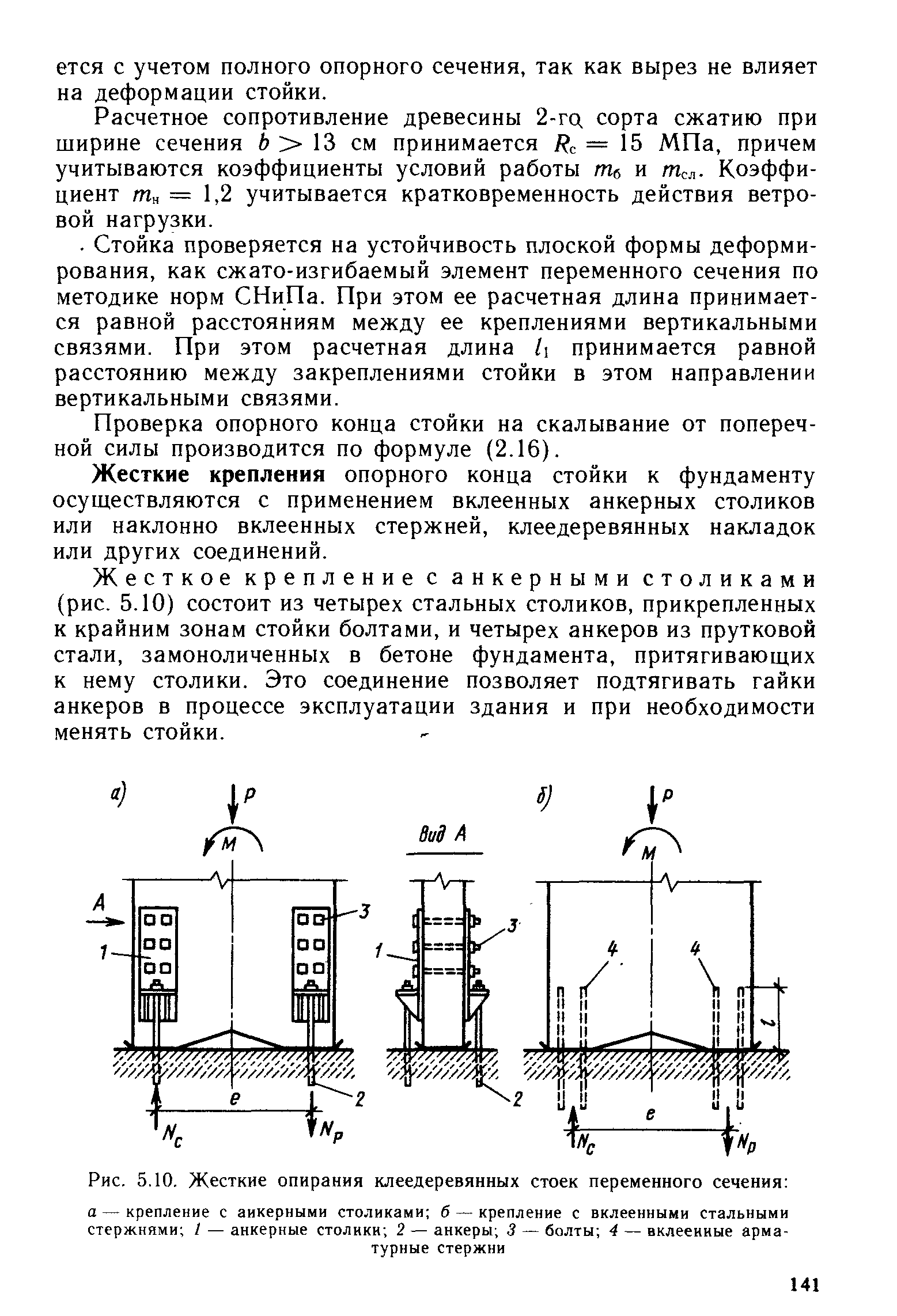

39.Дощатоклееные стойки

40.распорная система треугольного очертания

Распорные системы треугольного очертания пролётом от 12 до 24м проектируют с применением клеедощатых элементов со стальной натяжкой или с опиранием непосредственно на фундаменты.

При пролётах от 8 до 12 м. Возможно изготавливать треугольные системы из цельной древесины составного сечения из 2-х-З-х слоев с соединением на податливых связях.

Стрелу подъёма в распорных системах треугольного очертания принимают f=(1/2-:-1/7)l

Опорный и коньковый узлы в этих конструкциях проектируют с эксцентриситетом, при этом от продольной силы возникает разгружающий момент обратного знака, и, как следствие, уменьшается расчётный момент, который равен:

MРАС = MQ-MN = MQ - N*e,

где MQ -момент от поперечной нагрузки, MN- разгружающий момент от продольной силы, е - эксцентриситет. Величина эксцентриситета ограничена от (0,15 до 0,25 ) h.

Статический расчёт распорных конструкций ведут на два сочетания нагрузок:

постоянные (собственный вес несущих конструкций и покрытия) и временные (снеговую и ветровую) нагрузки на всём пролёте;

постоянные на всём пролёте и временные на половине пролёта (схемы приложения и сочетания нагрузок принимают по СНиП.

Во избежание провисания затяжки необходимо устройство подвесок, которые выполняют из круглой стали. Максимальное расстояние между подвесками: lдоп. =400 r, где r -радиус инерции уголка или круглого сечения затяжки.

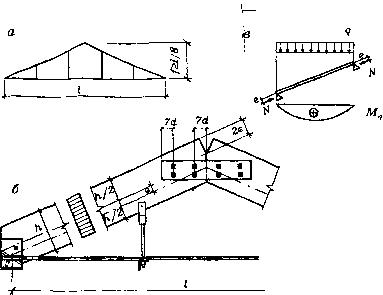

Конструирование и расчёт узлов треугольной распорной системы.

Дощатоклеёный элемент 1 оторцован по плоскости "а - а", нормальной к продольной оси элемента. В опорном узле деревянный элемент упирается в стальную упорную плиту 2 и работает на смятие вдоль волокон от продольной сжимающей силы Nc.

Упорная плита работает на изгиб и, как правило, усилена одним или двумя рёбрами жёсткости, что уменьшает расчётный пролёт упорной плиты при расчёте на изгиб. К упорной плите приварены проушины с овальными отверстиями под болт не менее М16 для крепления деревянного элемента к металлическому башмаку.

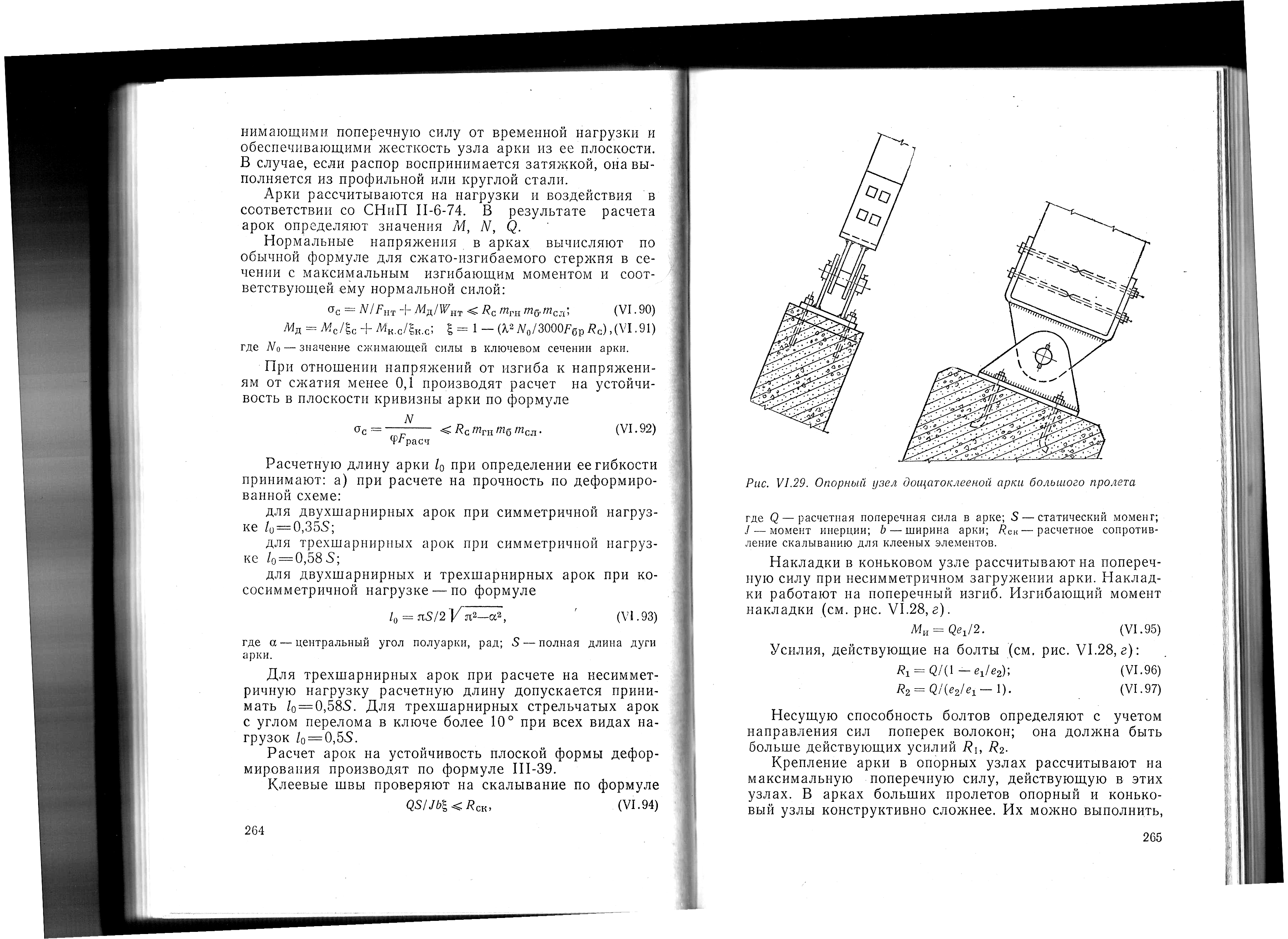

41.Круговые трехшарнирные арки

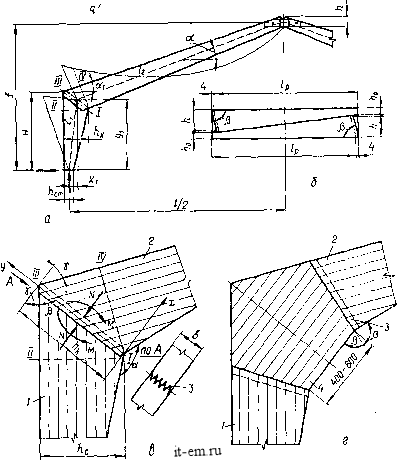

42.Трехшарнирные рамы

Деревянные трехшарнирные рамы обычно применяют в качестве несущих каркасов одноэтажных зданий павильонного типа различного назначения. Как правило применяют однопролетные симметричные рамы с двускатным ригелем. Рамы изготавливают чаще всего по трехшарнирной схеме с шарнирными опорными и коньковым узлами и очень жестким узлом в местах крепления ригеля со стойкой (карнизным узлом).

Сборные деревянные рамы, отдельные крупно габаритные элементы которых транспортируют на место строительства в разобранном виде, исполняют, обычно, с конструкцией основных подкосов в карнизных узлах. При небольших пролетах и нагрузках подобные рамы можно устраивать из цельных брусьев на вспомогательных предприятиях строительных организаций.

Рамные конструкции по сравнению с арочными характеризуются значительно большим собственным весом и габаритами. При предварительном прикидочном определении собственного веса рам следует принимать коэффициент 5-i-7.

В современном панельном строительстве применяют предпочтительно рамные конструкции заводского производства. Стойки и ригели таких рам производят в виде многослойных пакетов с гладко изменчивым или ступенчато-переменным по всей длине сечением. Сопряжение основного ригеля со стойкой в карнизном узле осуществляют на месте установки рам стыкованием клееных пакетов ригеля и стойки на жестком зубчатом соединении, с полным перекрытием стыка фанерными накладками склеиванием или мягким переходом стойки в ригель методом силового гнутья досок в этом узле.

Расчет трехшарнирных деревянных рам производят простыми приемами математической статики.

Пример. Рассчитать сборные несущие деревянные конструкции не отапливаемого материально-технического склада районной сельской базы снабжения запчастями системы «Сельхозтехника».

Расстояние между несущими конструкциями составляет 3 м, пролет длинной 9 м. Место строительства - район г. Твери. Кровля и все стены здания построены из асбестоцементных волнистых листов обыкновенного плоского профиля. Конструкции формируют в плотничном цехе производственных мастерских строительного завода с последующей сборкой и монтажом на месте предполагаемой постройки.

Решение. Несущий жосткий поперечный каркас базы снабжения спроектируем в виде однопролетных асимметричных сборных брусчатых деревянных рам с двускатным ригелем. Рамы претворять в жизнь по трехшарнирной схеме с шарнирными опорными и коньковым узлами и как можно более крепкими карнизными узлами. Жесткость деревянных рам обеспечивается путем надежного сопряжением ригеля со стойкой металлическими болтами и деревянным подкосом , сообща принимающими весь узловой изгибающий момент.

По ригелям рам аккуратно укладываем крупноблочные массивные щиты обрешетки под асбестоцементную кровлю, конструкция которых гарантированно обеспечивает геометрическую неизменяемость покрытия и уверенную устойчивость ригелей рам из их плоскости. Точно такая же щитовая конструкция применена и для устройства всех стен. Кроме того, дополнительно, для обеспечения большей продольной устойчивости постройки в крайних (приторцовых) пролетах в плоскости всех стоек и ригелей деревянных рам дополнительно должны быть поставлены диагональные или скрещивающиеся жесткие связи.

Стойки рам опираются на столбчатые массивные бетонные фундаменты , поднимающиеся над уровнем пола строго на 20 см. Нижние точки подкопов рассчитывают на расстоянии примерно 2 м от верха фундаментов, чем обеспечится близкое к оптимальному использование внутреннего размера здания. Полную высоту стойки делаем 3,5 м. Уклон кровли i = 1 ; 2,5 (а = 21°48').
