6 Электр торабы үшін режимдерді есептеу
6.1 Радиалды-магистралды электр торабы үшін режимдерді есептеу
6.1.1 Максималды режимді есептеу
Электр желісі және элетр торабындағы режимдерді есептегенде, біз тек желінің кернеу және қуат шығынын анықтап қана қоймай, қосалқы станциядағы траннсформаторлардың болат және мыс орамаларындағы қуат шығынын ескереміз. Ол келесі формуламен анықталады
мұндағы
,
–
трансформатордың болат өзекшесіндегі
қуат шығыны. Оны тұрақты етіп, бос жүріс
шығыны деп қабылдаймыз.
nT – трансформатор саны.
,
- трансформатордың мыс орамасындағы
қуат шығыны. Ол трансформатордан
жүктемеге тәуелді өзгереді
осыдан
«1» қосалқыстанциясындағы трансформатор шығыны
«2» қосалқыстанциясындағы трансформатор шығыны
«3» қосалқыстанциясындағы трансформатор шығыны
«4» қосалқыстанциясындағы трансформатор шығыны
Торап
участіктері үшін, яғни желі үшін, есеп
жүргізейік. Алдымен тізбек басындағы
және аяғындағы жүктемені
,
деп алайық.
Қосалқы станцияға жіберілген жүктеме шамасы
«12» участігінің желісі үшін есептеулер жүргізу
«01» участігінің желісі үшін есептеулер жүргізу
«03» участігінің желісі үшін есептеулер жүргізу
«04» участігінің желісі үшін есептеулер жүргізу
Қорек көзіндегі қуат
Енді әр түйіндегі кернеу шамасын анықтаймық. Қорек көзіндегі кернеу шамасын 1,05Uном = 115 кВ деп аламыз
Есептеулерімізді
RatrWin3 программасы арқылы тексереміз.
6.1.2 Минималды режимді есептеу
Режимге сәйкес қосалқы станциядағы жүктеме максимал режимнің 60%-ін құрайды. Алдымен қосалқы станцияның шығыны анықтайық
«1» қосалқыстанциясындағы трансформатор шығыны
«2» қосалқыстанциясындағы трансформатор шығыны
«3» қосалқыстанциясындағы трансформатор шығыны
«4» қосалқыстанциясындағы трансформатор шығыны
Торап
участіктері үшін, яғни желі үшін, есеп
жүргізейік. Алдымен тізбек басындағы
және аяғындағы жүктемені
,
деп алайық.
Қосалқы станцияға жіберілген жүктеме шамасы
«12» участігінің желісі үшін есептеулер жүргізу
«01» участігінің желісі үшін есептеулер жүргізу
«03» участігінің желісі үшін есептеулер жүргізу
«04» участігінің желісі үшін есептеулер жүргізу
Қорек көзіндегі қуат
Енді
әр түйіндегі кернеу шамасын анықтаймық.
Қорек көзіндегі кернеу шамасын 1,05Uном
= 115 кВ деп аламыз
Есептеулерімізді RatrWin3 программасы арқылы тексереміз.
6.1.3 Апаттан кейінгі режимді есептеу
Электр торабының «01» участігі ең жүктелген, сондықтан оның бір тізбегі істен шықты деп есептейік. Ондай болса сол участіктегі желінің параметрлері өзгереді
«1» қосалқыстанциясындағы трансформатор шығыны
Қалған «3» және «2»,«4» қосалқы станциясында мәндер өзгермейді.
Қосалқы станцияға жіберілген жүктеме шамасы
«03» участігінің желісі үшін есептеулер жүргізу
Қорек көзіндегі қуат
Енді әр түйіндегі кернеу шамасын анықтаймыз. Қорек көзіндегі кернеу шамасын 1,05Uном = 115 кВ деп аламыз

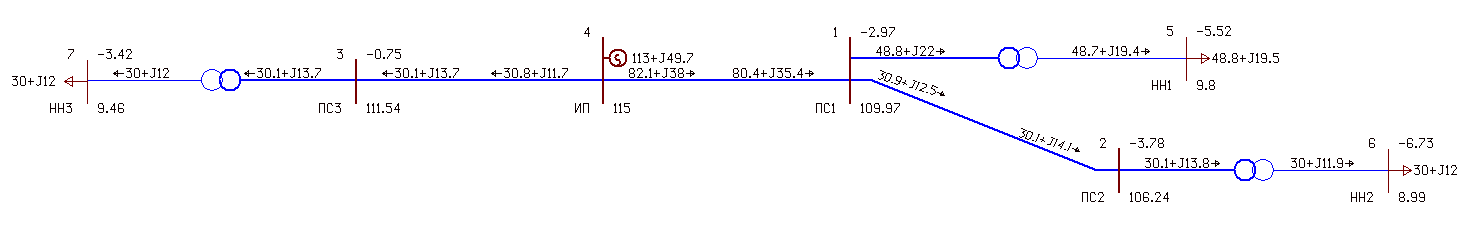

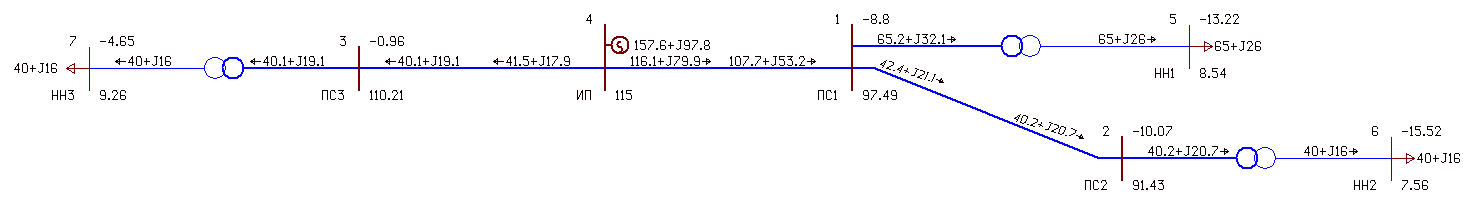

Есептеулерімізді RatrWin3 программасы арқылы тексереміз.
Максималды жүктеме кезіндегі режим
Минималды жүктеме кезіндегі режим
Апаттан кейінгі орныққан режим
6.2 Тұйық контуры бар торабыүшін режимдерді есептеу
6.2.1 Максималды режимді есептеу
«1» қосалқы станциясындағы трансформатор шығыны
«2» қосалқы станциясындағы трансформатор шығыны
«3» қосалқы станциясындағы трансформатор шығыны
«4» қосалқы станциясындағы трансформатор шығыны
Қосалқы станцияға жіберілген жүктеме шамасы
Қосалқы станциядағы шығындарды ескере отырып, тұйық контур ішіндегі жүктеме ағынын басынан есептейік
«12» участігінің желісі үшін есептеулер жүргізу
«02» участігінің желісі үшін есептеулер жүргізу
«01» участігінің желісі үшін есептеулер жүргізу
«34» участігінің желісі үшін есептеулер жүргізу
«03» участігінің желісі үшін есептеулер жүргізу
Қорек көзіндегі қуат
Енді әр түйіндегі кернеу шамасын анықтаймық. Қорек көзіндегі кернеу шамасын 1,05Uном = 115 кВ деп аламыз
Есептеулерімізді RatrWin3 программасы арқылы тексереміз.
