Альтернативным вариантом исправления сферической аберрации является использование нескольких линз. Например, если одну линзу, обладающую сферической аберрацией условно разделить на несколько линз, таким образом, чтобы параметры составной линзы оставались такими же, как у неразделенной, то можно уменьшить аберрацию.

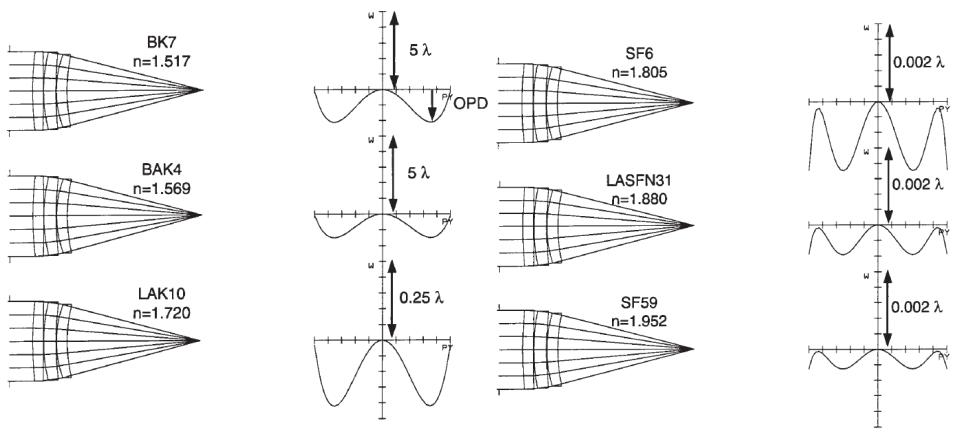

Например, если использовать несколько линз с разными значениями показателя преломления, то можно усилить эффект подавления сферической аберрации.

Также линзам присущи хроматические аберрации, как продольные, так и поперечные. Их природа обусловлена дисперсией.

•Стекло имеет различный показатель преломления для разных длин волн

–оптическая длина пути для разных длин волн отличается;

–изменяются основные параметры линзы для разных длин волн, в частности фокусное расстояние.

•Исправляется использованием нескольких линз с разными дисперсиями (dn/d )

–обычно, положительная линза идет в паре с отрицательной;

–так же используется для коррекции сферической аберрации.

Линзы. Габариты линз.

Различают световой и полный диаметры линзы.

Под световым диаметром понимается минимальный внутренний диаметр оправы линзы, обеспечивающий прохождение через линзу всех требуемых по расчету лучей.

Полный диаметр линзы определяется в зависимости от способа ее крепления в оправе. Между толщиной d линзы по оси, толщиной t по краю и полным диаметром Dл линзы рекомендуются следующие соотношения:

для положительных линз 4d 10t Dл ; t 0,05Dл ;

для отрицательных линз 12d 3t Dл ; d 0,05Dл .

Радиусы кривизны поверхностей линз выбирают в соответствии с ГОСТ 1807-75. Чертежи линз, как и других оптических деталей, оформляются с учетом требований ГОСТ 2.412—81 «Правила выполнения чертежей и схем оптических изделий».

1.2.При закреплении линз в приборах, находящихся в особых условиях (вибрация, тряска и т.д.), припуск на наименьший диаметр D следует увеличить на 10-20% по сравнению со значениями, приведенными в табл. 10.1.

1.3.Если необходимо иметь возможно малые размеры прибора, наименьший диаметр линз можно уменьшить до ближайшего нормального диаметра.

2.Радиус линз. Радиусы сферических поверхностей линз необходимо выбирать по ГОСТ

3.Толщины линз

3.1. Наименьшие толщины линз по оси d в зависимости от диаметра и требуемой точности обработки приведены в табл. 2.

Таблица.2

Наименьшая толщина положительных линз по краю t в зависимости от диаметра устанавливается табл. 3.

Рис. Положительные линзы

3.6. Наименьшие толщины линз по оси и краю могут быть уменьшены только в тех случаях, когда расчет оптической системы не может быть удовлетворительно решен и технологически выполнен.
