ГОС ШПОРА

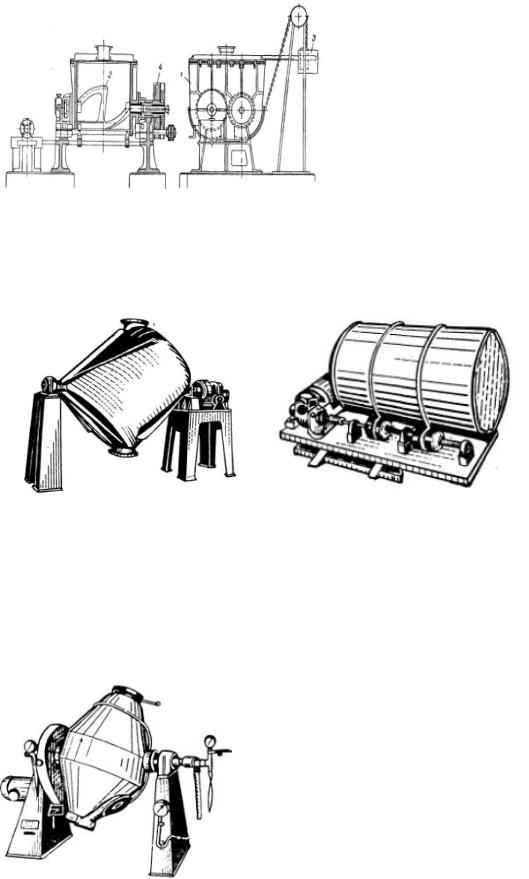

СМЕСИТЕЛИ С ПОДВИЖНОЙ КАМЕРОЙ

Наиболее простой и чаще всего применяемый в промышленности смеситель. Такие смесители используются для смешения как очень малых так и очень больших объемов сыпучей масс.

Наклонный барабанный смеситель:

Ось вращения под наклоном к продольной оси аппарата

Горизонтальный барабанный смеситель:

Ось вращения совпадает с продольной осью аппарата

Биконический смеситель:

Смеситель представляет собой емкость в виде двух соединенных конусов Перемешивание загруженных компонентов происходит за счет вращения емкости вокруг оси, продукт при этом перемещается из одного конуса в другой и перемешивается. Предназначен для тщательного смешивания сыпучих продуктов, с сохранением структуры, при относительно небольшом расходе энергии и малом времени перемешивания.

Билет №19

1)ПРИНЦИПИАЛЬНЫЕ СХЕМЫ АБСОРБЦИОННЫХ

Абсорбция (десорбция) — диффузионный процесс, в кото-ром участвуют две фазы: газовая и жидкая. Движущей силой процесса абсорбции (десорбции) является разность парциальных давлений поглощаемого компонента в газовой и жидкой фазах, который стремится перейти вту фазу, где его концентрация меньше, чем это требуется по условию равновесия.

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ АБСОРБЦИОННЫХ

2) Аппараты воздушного охлаждения.

-охлаждение жидких и парообразных сред в технологических процессах нефтеперерабатывающей, нефтехимической и смежных отраслях промышленности

-конденсация смесей углеводородов на станциях в системе магистрального транспорта природного газа

-для охлаждения природного газа на компрессорных станциях магистральных газопроводов

-для понижения температуры у продуктов разделения нефти

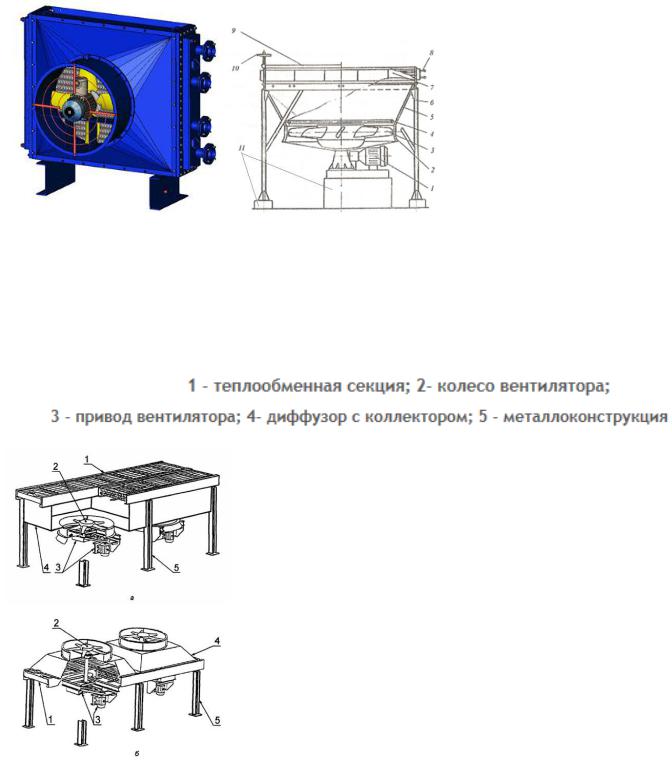

Основные элементы АВО:

- Теплообменные секции Вентилятор Аэродинамические элементы

- Несущие конструкции

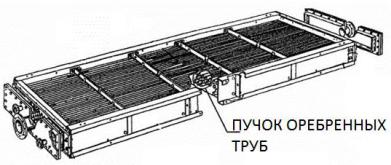

Теплообменная секция

•Состоит из:

•- Пучка оребренных труб, расположенных в шахматном порядке или коридорном порядке по ходу движения охлаждающего воздуха

Вентилятор

Предназначен для:

-Подачи охлаждающего воздуха в теплообменные секции Может быть установлен на оси двигателя или с помощью редуктора.

Аэродинамические элементы АВО включают:

-Диффузор Коллектор

-Несущие конструкции:

-Металлические Железобетонные

-

По способу принудительной подачи охлаждающего воздуха на теплообменную поверхность аппараты подразделяют на:

-Нагнетательный (рис а)

-Вытяжной (рис б)

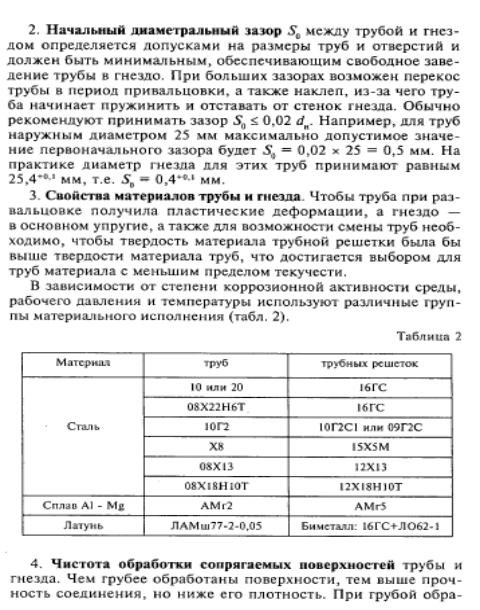

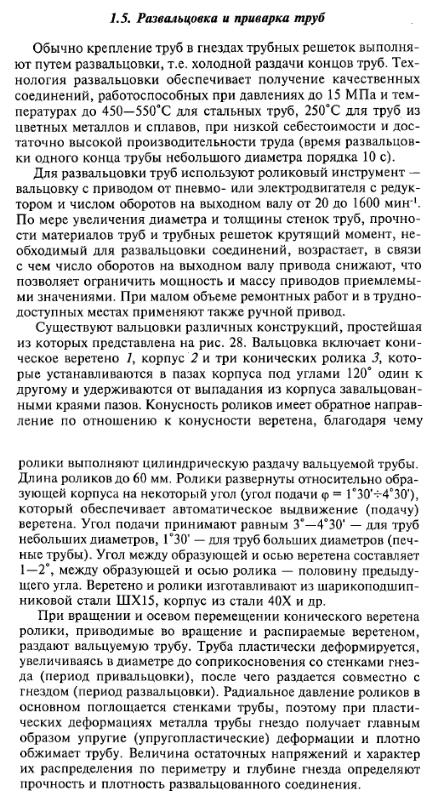

3) Развальцовка трубок в трубных решетках.

Билет №20

1.Скорость осаждения в поле действия силы тяжести. Производительность отстойников.

2.Реакционные аппараты.

3.Назначение, принцип действия и обзор основных конструкций резервуаров

СКОРОСТЬ ОСАЖДЕНИЯ

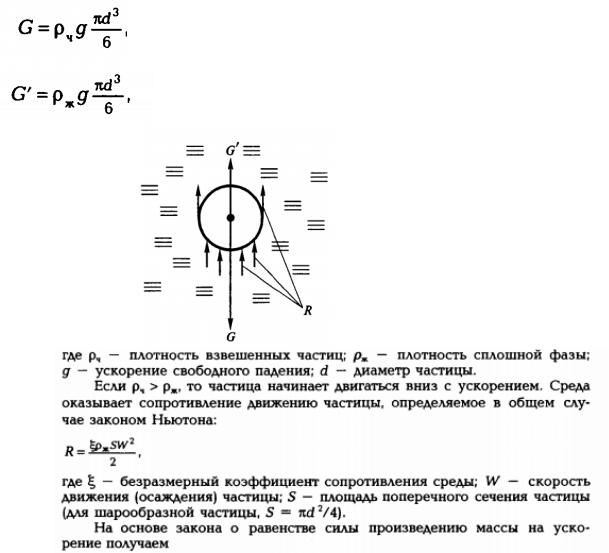

Рассмотрим процесс отстаивания на примере осаждения частицы шарообразной формы. На частицу, находящуюся в жидкости (рис.XII-1), действуют сила тяжести, равная весу частицы и подъемная сила, которая по закону Архимеда равна весу жидкости вытесненной частицей.
