2. Выбор комплектующих

Комплектующие изделия выбираются исходя из требований по надежности и температурному режиму.

Элементная база выбрана, исходя из требований ТЗ, определяющих назначение, условия эксплуатации и применения, характеристики электропитания и ток потребления, надежность, массогабаритные характеристики, а также принцип его действия.

Так же фактором при выборе элементной базы является доступность элементов в продаже. Так же выбор элементной базы основывался на необходимости обеспечения минимальных массогабаритных характеристик устройства, надежности, обеспечения стабильной работы при заданных условиях эксплуатации.

Исходя из принципиальной схемы, имеется:

1. 12 Микросхем

2. 1 Резонатор

3. 119 Конденсаторов

4. 37 Резисторов

5. 8 Резисторных сборок

6. 1 Соединитель электрический

7. 10 Переключателей

8. 8 Катушек индуктивности

Микросхемы

D1– микросхема XCV400E-7PQ240I фирмы "Xilinx Inc"

Тип- Программируемая пользователем вентильная матрица (ППВМ, англ. PFGA)

Производитель	Xilinx Inc
Серия	Virtex™-E
Число вводов/выводов	158
Количество логичеких блоков/ элеметов	2400
Число секций	569952
Напряжение питания	1.2 В ~ 3.6 В
Рабочая температура	-40°C ~ 100°C
Корпус	240-PQFP

Рис. 2.2.1

D2– микросхема XC18V04VQ44I фирмы "Xilinx Inc"

Тип- Конфигурируемая PROM для FPGA

Производитель	Xilinx Inc
Тип программирования	In System Programmable
Объем памяти	4Mb
Напряжение питания	3 В ~ 3.6 В
Рабочая температура	-40°C ~ 85°C
Корпус	44-VQFP

Рис. 2.2.2

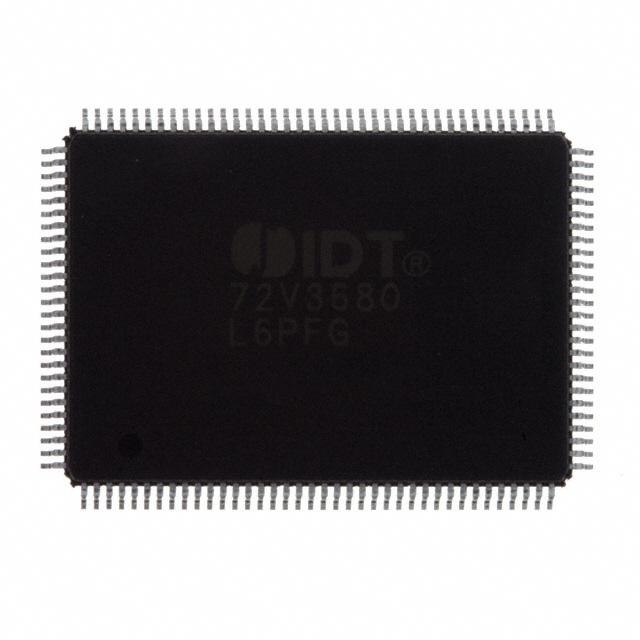

D3, D4– микросхема IDT72V3680L7-5PFI фирмы "IDT, Integrated Device Technology Inc"

Тип- Буферная память FIFO

Производитель	IDT, Integrated Device Technol
Серия	72V
Функция	Asynchronous, Synchronous
Объем памяти	589.8kb (16384 x 36)
Скорость передачи данных	133MHz
Время доступа	5ns
Напряжение питания	3.15 В ~ 3.45 В
Рабочая температура	-40°C ~ 85°C
Тип монтажа	Поверхностный монтаж
Корпус	128-TQFP

Рис. 2.2.3

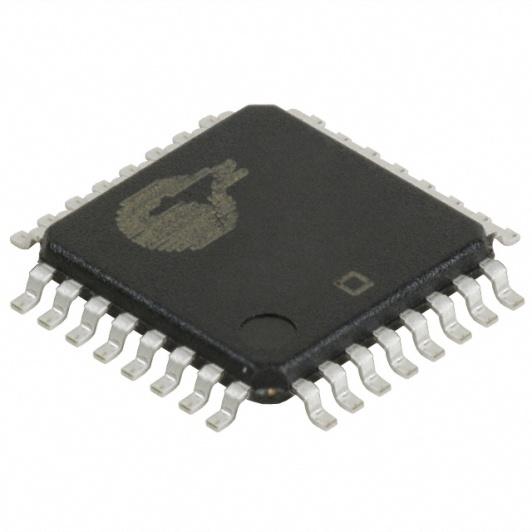

D5– микросхема CY7B9950AI фирмы "CYPRESS"

Тип- Мультифазный клок-буфер

Напряжение питания 2,5В или 3.3В

Выходная частота 6 Mhz – 200 Mhz

Количество выводов 32

Рабочая температура -40°C ~ 85°C

Рис. 2.2.4

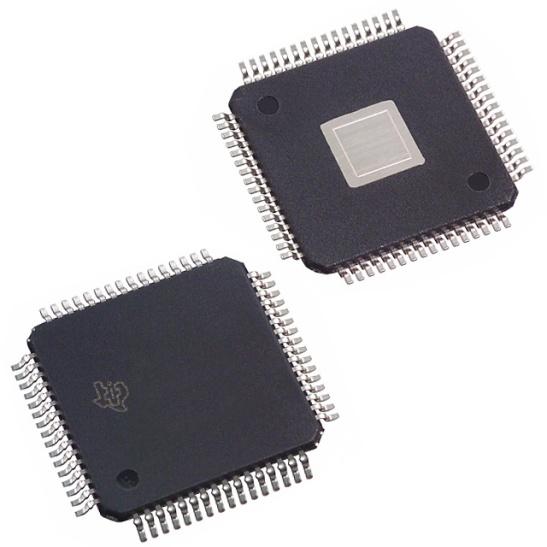

D6,D7– микросхема TLK2201BI фирмы "Texas Instruments"

Тип- Приемопередатчик Ethernet

Напряжение питания 2,5В или 3.3В

Совместимость IEEE 802.3 Gigabit Ethernet

Скорость передачи 1 - 1.6 Gbps

Количество выводов 64

Рабочая температура -40°C ~ 85°C

Рис. 2.2.5

D10– микросхема LT1587CM-3.3 фирмы "Linear Technology"

Тип- Линейный стабилизатор напряжения

Входное напряжение мин. 2,5В

Входное напряжение макс. 7В

Выходное напряжение номинал. 3,3В

Выходной ток 3А

Макс рабочее напряжение 7В

Количество выводов 3

Рабочая температура 0°C ~ 125°C

Рис. 2.2.6

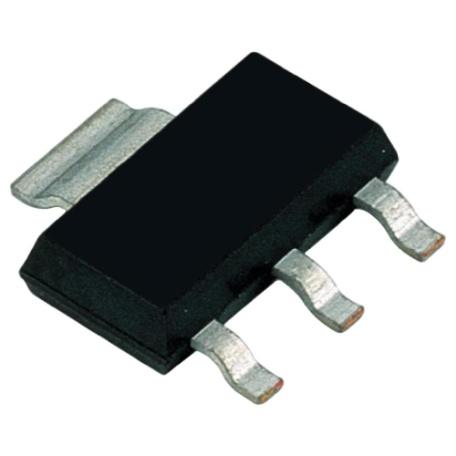

D11,D12– микросхема LT1117CST фирмы "Linear Technology"

Тип- Стабилизатор напряжения

Входное напряжение 2,5В-15В

Выходное напряжение 3,235В-3,365В

Максимальный выходной ток 800мА

Ток собственного потребления 5мА

Количество выводов 3

Рабочая температура 0°C ~ 125°C

Рис. 2.2.7

D13– микросхема SN74LVTH245ADW фирмы "Texas Instruments"

Тип- Микросхема логики, шинный трансивер

Производитель	Texas Instruments
Тип логики	BiCMOS
Семейство логических элементов	LVTH
Количество каналов на чип	8
Уровень входа	TTL/CMOS
Выходной уровень	LVTTL
Выходной ток высокого уровня	- 32 mA
Выходной ток низкого уровня	64 mA
Время задержки распространения	3.5 ns
Напряжение питания - макс.	3.6В
Напряжение питания - мин.	2.7В
Рабочая температура	-40С+85 C

Рис. 2.2.8

D21– микросхема TPS54616PWP фирмы "Texas Instruments"

Тип- Преобразователь напряжения

Число выходов	1
Напряжение выходное	3.3В
Ток выходной	6A
Частота - переключений	350kHz, 550kHz
Напряжение входящее	3 ~ 6 В
Мощность выходная	5.49W
Рабочая температура	-40°C ~ 125°C

Рис. 2.2.9

Кварцевые резонаторы

Q1- кварцевый резонатор IQXO-71IC 125 MHz фирмы " IQD FREQUENCY PRODUCTS"

Рабочая частота 0.012Mhz-170Mhz

Напряжение питания 3,3В

Рабочая температура -55°C ~ 125°C

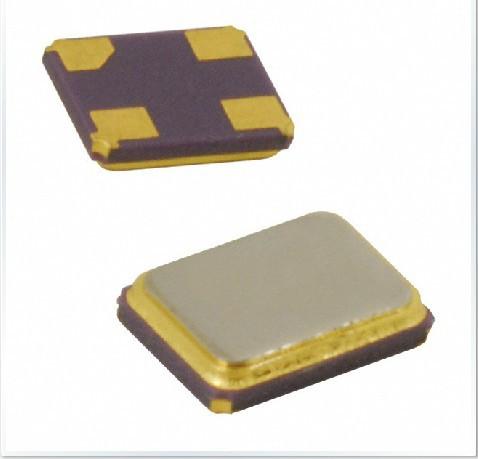

Рис. 2.2.10

Конденсаторы

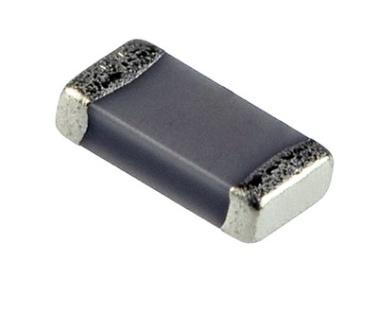

С1-С70,С201-С217-незащищенные керамические конденсаторы 08055C104KAT, 0,1мкФ, 50В, 10%.

С81-С88-незащищенные керамические конденсаторы 08055C103KAT, 10нФ, 50В, 10%.

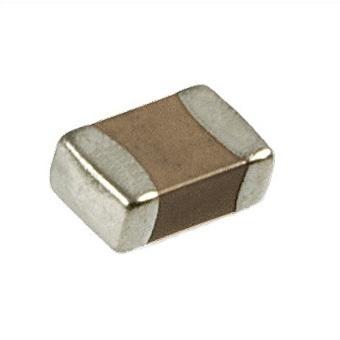

Рис. 2.2.11

С100-С114-твердые танталовые конденсаторы TAJB336M016, 33мФ, 16В.

Рис 2.2.12

С91-С94-многослойные керамические конденсаторы ECJ3YB0J106K, 10мФ, 6,3В, 10%.

Рис 2.2.13

С218, C219-незащищенные керамические конденсаторы 08055C473KAT, 47нФ, 50В, 10%. (Рис. 2.2.11).

C230-C232-твердые танталовые конденсаторы с малым внутренним сопротивлением TPSD337K010, 330мФ, 10В. (Рис. 2.2.12).

Резисторы

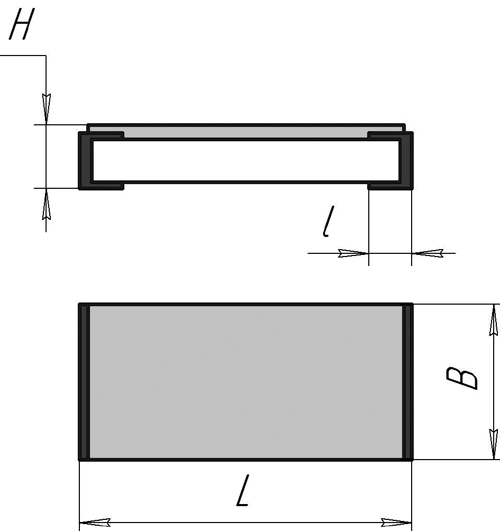

R1-R8-постоянные непроволочные безвыводные чип резисторы 712080551R1F, 51,1Ом ± 1 %;

R30, R31-постоянные непроволочные безвыводные чип резисторы 71208051000F, 100 Ом ± 1 %;

R38, R39-постоянные непроволочные безвыводные чип резисторы 7120805121J, 120 Ом ± 5 %;

R40-R46-постоянные непроволочные безвыводные чип резисторы 71208051240F, 124 Ом ± 1 %;

R50-постоянный непроволочный безвыводной чип резистор 71208052800F, 280 Ом ± 1 %;

R51-постоянный непроволочный безвыводной чип резистор 7120805331J, 330 Ом ± 5 %;

R52, R53-постоянные непроволочные безвыводные чип резисторы 7120805472J, 4,7 kОм ± 5 %;

R71, R72-постоянные непроволочные безвыводные чип резисторы 7120805103J, 10 kОм ± 5 %.

Рис. 2.2.14

Резисторные сборки

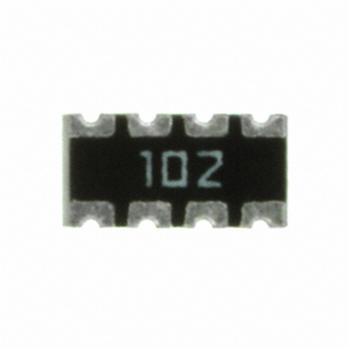

E1-E3- резисторные сборки 742C083330JCT-ND, 4х33Ом;

E11- резисторные сборки 742C083102JCT-ND, 4х1 кОм;

E12-E15- резисторные сборки 742C083103JCT-ND, 4х10 кОм.

Рис. 2.2.15

Переключатели

SA2-SA11-постоянные непроволочные безвыводные чип резисторы 7120805000X, 0 Ом. (Рис. 2.2.14)

Катушки индуктивности

L1-L4- катушки индуктивности, 10мкГн, 210мА, ±10%

Рис. 2.2.16

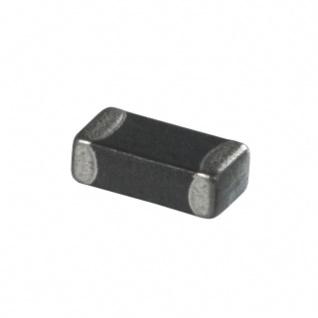

L5, L6- ЭМИ-подавляющие ферриты, 7Ом, 1А.

L11- ЭМИ-подавляющие ферриты, 160 Ом, 6 A.

Рис. 2.2.17

L12- катушка индуктивности, 5,2 мкГн, 5,5А, ± 30 %

Рис. 2.2.18

Приемопередатчики

X8,X9 – приемопередатчики HFBR-5911ALZ фирмы “Avago Technologies”

Тип TX/RX

Максимальная скорость передачи данных 1250MBd

Вид источника излучения VCSEL laser

Форм-фактор SFF

Тип соединения LC

Тип волокна Multi Mode

Максимальное номинальное напряжение питания (V) 3.47

Минимальное номинальное напряжение питания (V) 3.14

Минимальная рабочая температура (°C) -10

Пиковая длина волны (nm) 850

Время нарастания (ns) 0.26/0.4

Максимальное время падения (ns) 0.26/0.4

Дрожание фазы (ns) 0.227(Max)/0.266(Max)

Максимальная рабочая температура (°C) 85

Стандартное номинальное напряжение питания (V) 3.3

Монтаж Snap Fit To Panel

Число выводов 10

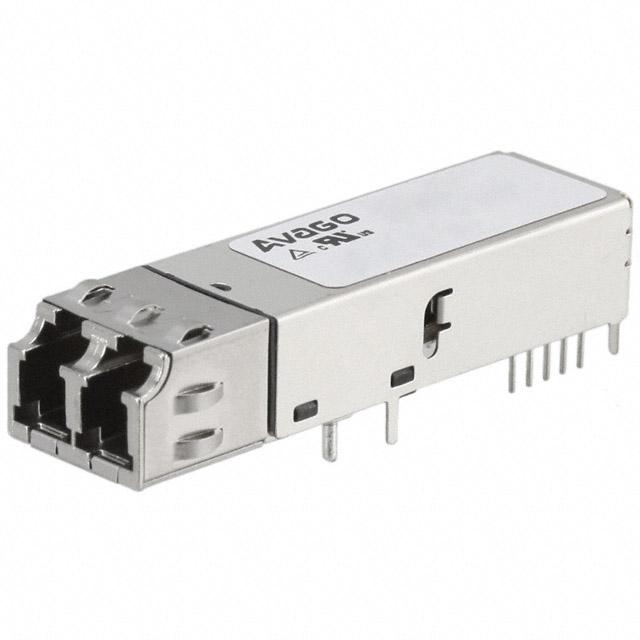

Рис. 2.2.19
