МНОГОКАНАЛЬНЫЙ РАДИОПРИЕМНИК ВЧ ДИАПАЗОНА RX 2000H

Радиоприемник RX 2000H относится к радиосредствам с цифровой обработкой принимаемых сигналов и предназначен для оснащения приемных радиоцентров, в том числе автоматизированных, работающих без постоянного присутствия обслуживающего персонала, и соответствует ГОСТ Р 52016-2003 по классу 1. Цифровая реализация позволяет эффективно решать настоящие и перспективные задачи, обеспечивает гибкость при расширении функциональных возможностей приемника (классы излучения, помехоустойчивое кодирование). RX 2000H обеспечивает работу 8-ми независимых каналов во всем диапазоне частот и дистанционное управление всеми параметрами по интерфейсам Ethernet, USB. Электропитание обеспечивается от сети переменного тока напряжением 220В частотой 50Гц и сети постоянного тока 24В с автоматическим переключением.

Рис.8 Передняя панель Радиоприемника RX 2000H

Основные технические характеристики RX 2000H Диапазон рабочих частот: 1,5 ... 30МГц Входное сопротивление: 50Ом Классы принимаемых излучений: A1A, J3E, H3E, A3E,  J2D(HFDL) Количество ВЧ входов: 2 Количество НЧ выходов: 8 Число программируемых каналов: 100 Скорость приема данных в режиме: — HFDL  до 1800Бод Шаг сетки частот: 1Гц Полоса частот по уровню 3дБ   -        A1A 300Гц, 600Гц -        J3E 2350Гц, 3100Гц -        H3E 3100Гц -        J2D 2800Гц Относительная нестабильность частоты не превышает: ± 3х10-7 за год Динамический диапазон по блокированию: — А1А, J3E: не менее 100дБ — H3E, A3E: не менее 90дБ Входная чувствительность (при С/Ш=10 дБ): — А1А (CW): 0,15мкВ (эфф) полоса=0,3кГц — J3E (SSB): 0,5мкВ (эфф) полоса=3,1кГц — H3E (1кГц, m=60%): 1,5мкВ (эфф) полоса=3,1кГц — А3Е (1кГц, m=60%): 1,0мкВ (эфф) полоса=3,1кГц — J2D: 0,4мкВ (эфф) полоса=2,8кГц Габариты (ВхШхГ): не более 135х115х410мм Вес: не более 3,5кг Условия эксплуатации — температура окружающей среды: -40…+50°С — относительная влажность (при температуре не выше +25°С): ≤ 98% Надежность — наработка на отказ: 30000 часов — срок службы: 15 лет

Адрес компании Москва, 125167 Нарышкинская аллея, д. 5, стр. 2 Телефон/факс +7 (495) 926-37-69 Электронная почта mailbox@azimut.ru

Описание и работа

На передней панели радиоприемника (рис.8) расположены:

• соединитель для подключения гарнитуры GA 2000;

• «USB» - последовательный интерфейс, предназначенный для управления, настройки и обновления программного обеспечения радиоприемника;

• «НОРМА» и «ОТКАЗ»- индикаторы изображающие интегральную оценку работоспособности приемника;

• «ПШ»- индикатор признака работы устройства шумоподавителя;

• «мест»- индикатор признака работы приёмника в режим местного управления;

• «~220 В»- индикатор переменного тока 220 В;

• «+24 В»- индикатор, наличия постоянного тока +24В;

• клавиатура для ввода управляющих сигналов;

• графический ЖКИ для отображения меню настроек радиоприемника.

На задней панели радиоприемника расположены:

• переключатель «СЕТЬ», для включения и отключения электропитания, соединители;

• «1А 220 В»- для подключения к сети переменного тока;

• «+24 В»- для подключения к сети постоянного тока;

• «ПРМ 1»- для подключения к антенному устройству (вход 1);

• «ПРМ 2»- для подключения к антенному устройству (вход 2)

• «LAN»- интерфейс дистанционного управления по сети Ethernet;

• «ЛИНИЯ»- для подключения НЧ линий;

• «МФ»- для подключения внешнего регистратора речевой информации.

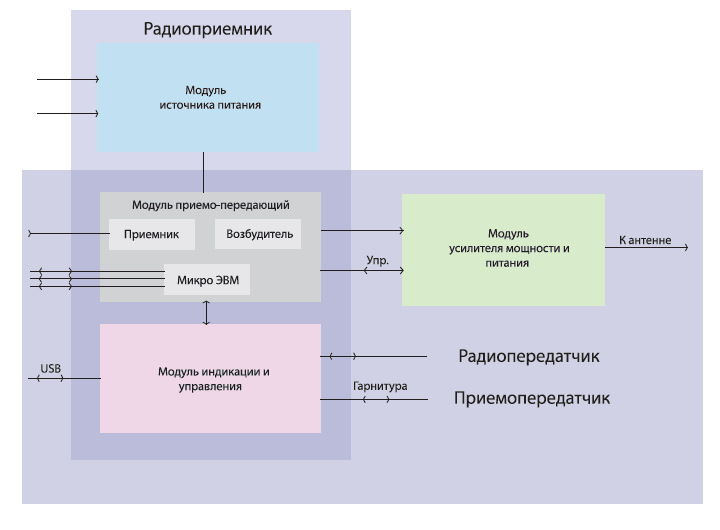

Рис.9 Структурная схема радиоприемника RX 2000H

Радиоприемник выполнен в виде отдельных конструктивных модулей:

• модуль питания;

• модуль передающий;

• модуль управления и индикации.

Питание радиоприемника осуществляется от сети переменного тока 220 В или постоянного тока +24 В. Сеть постоянного тока используется в качестве резервной. В случае пропадания сети переменного тока, питание автоматически переключается на сеть постоянного тока без остановки работы радиоприемника.

Модуль приемопередающий объединяет в себе микро-ЭВМ и приемник. Основные новые функции модуля передающего:

• прием, усиление и демодуляция, принимаемых сигналов;

• декодирование принимаемых данных;

• управление и контроль модуля питания и модуля управления и индикации;

• прием и передача информации по НЧ линии, Ethernet, USB.

Модуль управления и индикации обеспечивает функции ввода команд с клавиатуры и отображение информации на ЖКИ и светодиодных индикаторах.

Отличительные особенности и достоинства радиоприемников Серии 2000

В Серии 2000 применен модульный принцип построения радиосредств, позволяющий обеспечить оснащение современной радиосвязью как небольшие аэропорты, так и укрупненные многоканальные радиоцентры. Блок питания, модуль приёмопередающий, модуль управления и индикации, и усилитель мощности входят в состав приемопередатчиков и радиопередатчиков. Радиоприемник состоит из блока питания, модуля приёмопередающего, модуля управления и индикации.

Такое построение позволяет использовать радиосредства Серии 2000 в совмещенных приемопередающих центрах,путем применения приемопередатчиков или радиостанций. В разнесенных приемных и передающих радиоцентрах применяются радиоприемные и радиопередающие устройства в соответствии с требованиями объекта оснащения. Радиосредства Серии 2000 не требуют при замене модулей, калибровки и настройки.

Конструкция ВЧ тракта Серии 2000 имеет высокие характеристики и надежность. Понятие «многоканальное™» приобретает принципиально новое значение для радиоприемников RX 2000V — четырех (восьми) канальный приёмник принимает сигналы одновременно на четырех (восьми) независимых частотных каналах во всём диапазоне частот и выдаёт НЧ сигналы по восьми линиям связи.

В радиопередатчиках и приемопередатчиках Серии 2000 возможна установка выходной мощности от 5 до 50 Вт. Модификации радиосредств ОВЧ/УВЧ диапазонов с применением режима ППРЧ используются при управлении полетами государственной авиации. Специальная программа считывает, сохраняет и копирует группы настроек и установленную конфигурацию устройства. При этом отсутствуют переключатели и не требуются перемычки.

Программное обеспечение Серии 2000 позволяет добавлять новые функции, технические возможности и адаптировать аппаратные средства к потребностям эксплуатации без изменения конструкции. Конструктивно приемопередатчики и радиопередатчики имеют ширину 19"/2, а радиоприемники 19"/4. Высота всех радиосредств 3U. В стандартную 19 дюймовую стойку можно установить до 24 радиопередатчиков или приемопередатчиков.

Управление и контроль

Все радиосредства объединены сетевым интерфейсом и системой встроенного контроля основных параметров. Полная информация о текущем состоянии устройства отображается светодиодными индикаторами и на буквенно-цифровом дисплее передней панели.

Местное управление и контроль радиосредствами осуществляется с передней панели, а дистанционное по интерфейсам RS-485, Ethernet, USB и НЧ линии. С помощью внешнего компьютера, подключаемого к радиосредствам через порт USB, обеспечивается программное управление и загрузка основных настроек и необходимой конфигурации радиооборудования. Дистанционное управление и контроль радиосредства возможны из одного или нескольких центров управления, что дает новые возможности построения всей радиосети.

Особенности функционирования радиосредств

В радиоприемниках возможно изменение коэффициента усиления входного сигнала, снижающее уровень интермодуляционных помех при высоком уровне внешних шумов от работающих по соседству радиопередатчиков. Применены два режима работы шумоподавителя, который может срабатывать по принимаемому уровню ВЧ сигнала или по сотношению сигнал/шум аудиосигнала. Пользователь может комбинировать оба критерия шумоподавления.

В приемопередатчиках и радиопередатчиках предусмотрена защита при отказе антенно-фидерного тракта и автоматическое восстановление штатного режима работы при устранении неисправности. Радиосредства поддерживают режим работы со смещенной несущей согласно требованиям ICAO. Встроенный коммутатор на pin-диодах позволяет работать приемопередатчику на одну приемопередающую антенну, без внешнего антенного реле.

Предусмотрено автоматическое снижение выходной мощности радиопередатчика при высокой температуре окружающей среды, низком напряжении электропитания или значительном ухудшении КСВ (до режима холостого хода и замыкания) антенно-фидерного тракта, с восстановлением штатного режима работы оборудования при исчезновении вышеперечисленных условий. Модуль приемопередающий объединяет в себе микро-ЭВМ, приемник и возбудитель. Модуль приемопередающий демодулирует принимаемые сигналы, кодирует и декодирует данные, формирует модулированные сигналы, управляет и контролирует модуль питания, усилитель мощности и модуль управления и индикации, обеспечивает прием и передачу информации по НЧ линии, интерфейсам RS-485, Ethernet, USB.

Питание радиосредств может осуществляться от сети переменного или постоянного тока или от обеих сетей одновременно, когда в качестве основного источника используется сеть переменного тока, а сеть постоянного тока в качестве резервной.

Эксплуатационные возможности

-полное соответствие нормам ICAO и отечественным стандартам;

-высокая помехозащищенность в условиях сложной электромагнитной обстановки;

-автоматическая адаптация к внешним условиям;

-круглосуточная работа при максимальной (до 50 Вт) мощности радиопередатчика;

-расширенная процедура внутреннего тестирования;

-удобное управление и надежная защита от ошибок использования;

-дистанционный контроль и управление по НЧ линиям и цифровым каналам;

-эффективный контроль и резервирование; высокая надежность;

-наличие электронного журнала регистрации событий (документирование) с местным и удаленным доступом;

-сервисное программное обеспечение с удобным графическим интерфейсом пользователя;

-малые габариты и масса при компактной модульной конструкции.
