LABA_1 Исследования влияния качества опорной поверхности на модуль сжатия резиновых образцов
.docxМосковский технологический университет
Кафедра ХиТПЭ
Лабораторная работа № 1
«Исследования влияния качества опорной поверхности на модуль сжатия резиновых образцов»
Студентка: Шульженко М.Г. ХЕБВ-01-11
Преподаватель: Юрцев Л. Н.
Москва 2016
Оглавление
1. Описание работы 3
2. Описание прибора 3
3. Образцы 3
4. Ход испытания 4
5. Журнал испытаний 4
6. Обработка результатов испытаний. 5
6.1 Геометрические размеры образцов 5
6.2 Расчет напряжения сжатия 5
6.3 Расчет модуля сжатия образцов 5
6.4 Жесткость образцов 11
7. Результаты расчетов 13
8.Вывод: 15
1. Описание работы
Жесткость резиновых изделий является важной технической характеристикой, зависящей от ряда факторов (состав и структура материала, технология изготовления конструкции, ее геометрические параметры, условия испытаний и т.д.). В работе проводится определение модуля сжатия образцов в зависимости от их коэффициента формы.
2. Описание прибора

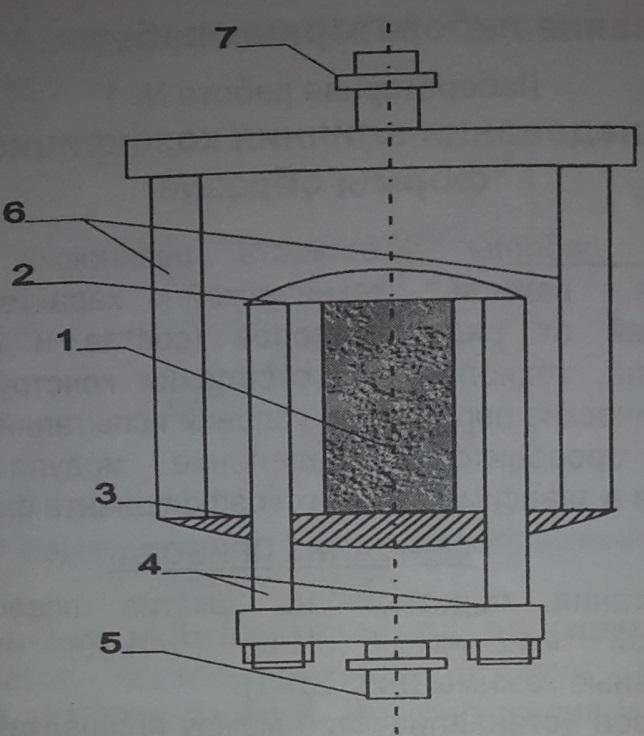

Испытания образцов на сжатие проводят на разрывной машине (РМИ-5, РМИ-60), применяя специальные зажимы (рис. 1).
Образец устанавливается между площадками 2 и 3. Верхняя площадка 2 посредством тяг 4 соединена с нижним зажимом 5 разрывной машины, нижняя площадка 3 также с помощью тяг 6 соединена с верхним зажимом 7 разрывной машины.
Рис. 1. Зажимы к разрывной машине для испытания образцов на сжатие.
3. Образцы
Образцами для испытаний служат резиновые цилиндры с различной твердостью.
4. Ход испытания
Устанавливают на разрывную машину (РМИ-5, РМИ-60) зажимы для сжатия. Исследуемый образец устанавливается между верхней 2 и нижней 3 площадками зажимов. В зависимости от вида испытания поверхности площадок должны быть сухими, смазанными маслом или на них накладывают шкурку.
Отключают механический привод машины.
Вращая маховик ручного привода разрывной машины, отпускают верхнюю площадку 2 до исчезновения зазора между площадкой и образцом.
Замеряют штангенциркулем высоту образца без нагрузки. Вращая маховик в ручную, сжимают образец на заданную величину нагрузки, замеряя при этом штангенциркулем деформацию образца.
Примечание: деформация сжатия образца принимается в пределах 20-40%. В этих пределах выбирают три точки.
5. Журнал испытаний
-
Дата испытания 27.01.2016;
-
Температура в лаборатории ;
-
Число принятых нагрузок испытаний при определении деформации сжатия образца: 15 кг, 30 кг, 45 кг;
-
Экспериментальные замеры и результаты расчетов.
Таблица 1. Экспериментальные данные
Образец |
P, кгс |
, см |
, см |
, см |
, см2 |
|
Сухой образец |
Большой цилиндр |
15 |
3,93 |
3,72 |
0,21 |
8,86 |
30 |
3,62 |
0,31 |
||||
45 |
3,45 |
0,48 |
||||
Маленький цилиндр |
15 |
2,31 |
2,02 |
0,29 |
3,14 |
|
30 |
1,73 |
0,58 |
||||
45 |
1,56 |
0,75 |
||||
Образец со шкуркой |
Большой цилиндр |
15 |
4,02 |
3,86 |
0,16 |
8,86 |
30 |
3,67 |
0,35 |
||||
45 |
3,58 |
0,44 |
||||
Маленький цилиндр |
15 |
2,44 |
2,13 |
0,31 |
3,14 |
|
30 |
1,86 |
0,58 |
||||
45 |
1,16 |
0,78 |
||||
Образец со смазкой |
Большой цилиндр |
15 |
3,93 |
3,78 |
0,15 |
8,86 |
30 |
3,63 |
0,30 |
||||
45 |
3,46 |
0,47 |
||||
Маленький цилиндр |
15 |
2,35 |
2,04 |
0,31 |
3,14 |
|
30 |
1,46 |
0,89 |
||||
45 |
1,58 |
0,77 |
6. Обработка результатов испытаний.
6.1 Геометрические размеры образцов
R1 = 1.00см – радиус маленького цилиндра;
R2 = 1.68см – радиус большого цилиндра;
6.2 Расчет напряжения сжатия
где – усилие, кгс; – начальное сечение образца, см2.
Для большого цилиндра
;
Для маленького цилиндра
;
Для большого цилиндра
Для маленького цилиндра
6.3 Расчет модуля сжатия образцов
где – относительная деформация сжатия; – степень сжатия.
где - деформация сжатия образца, см; – первоначальная высота образца, см.
Для Сухого образца
Для большого цилиндра
Для маленького цилиндра;
Для образца со шкуркой
Для большого цилиндра
Для маленького цилиндра;
Для образца со смазкой
Для большого цилиндра
Для маленького цилиндра;
6.4 Жесткость образцов
Для сухого образца;
Для большого цилиндра;
Для маленького цилиндра;
Для образца со шкуркой;
Для большого цилиндра;
Для маленького цилиндра;
Для образца со смазкой;
Для большого цилиндра;
Для маленького цилиндра;
7. Результаты расчетов
Таблица 2. Результаты расчетов
Рис. 2. Зависимость напряжения сжатия f от величины относительной деформации сжатия ε, для большого цилиндра.
Рис. 3. Зависимость напряжения сжатия f от величины относительной деформации сжатия ε, для маленького цилиндра.
8.Вывод:
В образцах, у которых в основания была заложена шкурка, имеют наибольший модуль сжатия, так как в процессе сжатия опорная поверхность практически не изменяется, а боковая поверхность увеличивается.
У образцов при сухом сжатии коэффициент трения ниже, чем у образцов со шкуркой и опорная поверхность увеличивается.
Самый маленький модуль сжатия наблюдается при смазывании опорных поверхностей, так как облегчается скольжение образца по плитам и увеличивается опорная поверхность.
