Фасонні частини:
Зміна напрямку труб, приєднання відгалужень, санітарних приладів, з’єднання труб між собою виконують за допомогою фасонних частин. Сюди відносять: компенсаційні патрубки (використовують для зміни довжини трубопроводу в межах будівельних допусків); патрубки з розтрубом для вставок між фасонними частинами L=150 – 400 мм ; відводи під кутом 110, 120 і 135°; коліно під кутом 90°; відступи зі зміщенням 75 мм для обходу будівельних конструкцій; трійники – прямі і косі; хрестовини – прямі і косі; муфти для з’єднання труб одного діаметру; патрубки перехідні для з’єднання труб різного діаметру; ревізії.
Для полегшення монтажу і зменшення числа з’єднувальних частин використовуються комбіновані фасонні частини: трійники-переходи, які дозволяють змінювати напрямок трубопроводу і приєднувати трубу меншого діаметру; відвід-хрест для приєднання унітазу до стояка і двох бічних відгалужень меншого діаметру; двоплощинну хрестовину для приєднання до стояка горизонтальних відгалужень, розміщених в різних приміщеннях.
а) б)

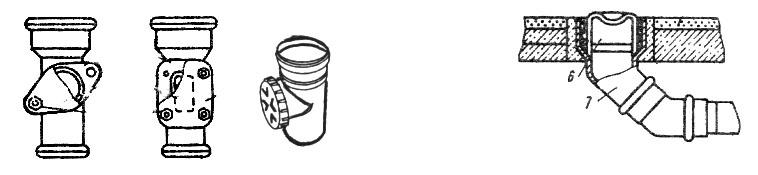

Рис. 10. Ревізії (а) та прочистка (б)

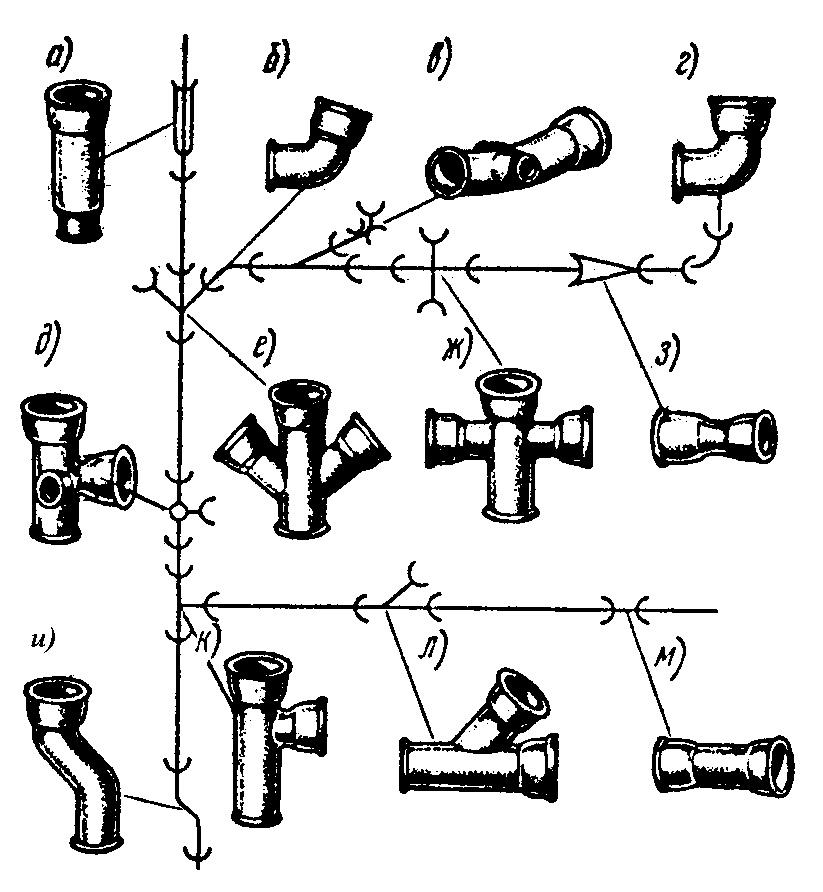

Рис. 11. Фасонні
каналізаційні частини:
а - компенсаційні
прості патрубки;
б - відводи;
г - коліна;
в, д, ж, е - хрестовини;
к, л - трійники;
з - патрубки перехідні;
и - відступи; м – муфти.
Порядок виконання роботи
Студенти розділяються на бригади по 3-4 чоловіки. Одна бригада вивчає металеві каналізаційні труби та способи їх з’єднання, друга - пластмасові. Через 45 хвилин бригади міняються місцями.
Хід роботи
1. Визначити діаметр труб та фасонних частин, а потім способи з’єднання; одночасно з вивченням фасонних частин розглядають їх умовні позначення.
2. Виконати з’єднання труб фасонними частинами.
Складання звіту
У звіті приводять ескіз фасонних та з’єднувальних частин із зображенням їх умовних позначень та маркування, а також короткий опис вивчених труб, фасонних та з’єднувальних частин, місця їх встановлення.
Контрольні запитання:
1. Область застосування, переваги та недоліки металевих каналізаційних труб.
2.Область застосування, переваги та недоліки неметалевих каналізаційних труб.
3. Способи прокладання та кріплення каналізаційних труб.
4. З’єднання каналізаційних труб.
Рекомендована література.
Внутренние санитарно-технические устройства. Ч. 2. Водопровод и Канализация. Под ред. Н.Г. Староверова и Ю.И. Шиллера. - 4-е изд., - М. : Стройиздат. 1990. - 247 с. /Справочник проектировщика/.
Кравченко В.С., Саблий Л.А., Зінич П.Л. Санітарно-технічне обладнання будівель: Підручник. - Рівне: УДУВГП, 2003. - 442 с.
Кедров В.С., Ловцов Е.Н. Санитарно-техническое оборудование зданий. Учебник для вузов. - М.: Стройиздат, 1989. - 495 с.
Лобачев П.В., Шевелев Ф.А, Измерение расхода жидкостей и газов в системах водоснабжения и канализации. 2-е издание. - М.; Стройиздат, 1985. - 424 с.
Михеев А.П. Проектирование санитарно-технической водоразборной арматуры зданий. - М.: Стройиздат, 1990. - 82 с.
6. Шевелев Ф.А., Шевелев А.Ф. Таблицы для гидравлического расчета водо-проводных труб. - М.: Стройиздат, 1994 - 117 с.
7. ДСТУ Б А.2.4-1:2009 СПДБ. Умовні зображення і познаки трубопроводів та їх елементів.
8. ДСТУ Б А.2.4-8:2009 СПДБ. Умовні графічні зображення і познаки елементів санітарно-технічних систем.
9. ДСТУ Б А.2.4-32:2008 СПДБ. Водопровід і каналізація. Робочі креслення
