Глава 28
СУФФОЗИОННЫЕ И КАРСТОВЫЕ ПРОЦЕССЫ
Суффозионные процессы. При филырации подземная вода совершает разрушительную работу. Из пород вымываются составляющие их мелкие частицы. Это сопровождается оседанием поверхности земли, образованием провалов, воронок (рис. 156). Этот процесс выноса частиц, а не его последствия, называют суффозией.
Различают два вида суффозии — механическуюихимическую. При механической фильтрующаяся вода отрывает от породы и выносит во взвешенном состоянии целые частицы (глинистые, пылеватые, песчаные); при химической вода растворяет частицы породы (гипс, соли, карбонаты) и выносит продукты разрушения.
При одновременном действии этих двух видов суффозии иногда применяют термин — химико-механическая суффозия.Такая суффозия может быть в лессовых породах, где растворяется карбонатное цементирующее вещество и одновременно выносятся глинистые частицы.
Основной причиной суффозионных явлений следует считать возникновение в подземных водах значительных сил гидродинамического давленияи превышение величины некоторойкритической скорости воды.Это вызывает отрыв и вынос частиц во взвешенном состоянии. Взвешивание частиц происходит при критическом напоре /кр, который можно определить по формуле
где Д — плотность породы (песка); п— пористость породы.
Гидродинамическое давление D,г/см3, действующее по касательной к депрессионной кривой дренируемого потока, определяют по формуле
где До = 1— плотность воды;п— пористость; / — гидравлический уклон (градиент).
Суффозия наиболее свойственна гранулометрически неоднородным породам. Процесс механической суффозии в разнозернистом песке происходит следующим образом. Песок состоит из частиц различного размера — больших и малых. Большие частицы создают структурный каркас породы. Поры достаточно велики и через них под действием фильтрующейся воды свободно проходят мелкие частицы (глинистые, пылеватые). Суффозия в таких песках возникает с момента появления критического напора Ад, > 5.
Суффозия может происходить в глубинемассива пород или вблизиповерхностиземли.
В глубинемассива перенос мелких частиц осуществляется водой из одних пластов в другие или в пределах одного слоя. Это приводит к изменению состава пород и образованию подземных каналов. В глубине массива суффозия может возникать также наконтактедвух слоев, различных по составу и пористости. При этом мелкие частицы одной породы потоком воды переносятся в поры другой породы. При суффозии на контакте между слоями иногда формируются своеобразные прослои или вымываются пустоты. Это можно наблюдать на контакте глинистых и песчаных слоев, когда соотношение коэффициентов фильтрации этих пород больше двух. Характерными являются пустоты лессовых пород, в частности, на контакте с подстилающими их кавернозными известняками-ракушечниками. Размер пустот иногда достигает нескольких метров. Такие небольшие пещеры развиты, например, на склонах долины р. Темерник в г. Ростове-на-Дону (рис. 157). Развитие пещер нередко сопровождается провалом поверхности земли, повреждением зданий и подземных коммуникаций.

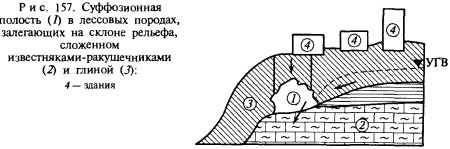

Следует отметить, что в лессовых породах суффозия развивается не долько на контактах, айв самых толщах, образуя так называемый глиняный,илилессовый, карст.
Развитие пустот начинается с ходов землероев и при условии возникновения в них турбулентных завихрений фильтрующей воды. Порода разрушается и образуются пустоты размыва.
Как механическая, так и химическая суффозия активно проявляется также вблизи поверхности земли при естественном или искусственном изменении гидродинамических условий — формировании воронок депрессии, колебаниях уровня подземных и поверхностных вод, откачках, дренировании. Суффозионные процессы часто возникают на склонах речных долин и откосах котлованов и берегах водохранилищ при быстром спаде паводковых вод или сбросе лишних вод, в местах выхода на поверхность грунтовых вод, на орошаемых территориях (рис. 158).
В откосах строительных выемок суффозионный вынос частиц приводит к оседанию поверхности, образованию провалов, воронок, оползней. Например, в районе Волгограда многие оползни связаны с суффозионным выносом песка грунтовыми водами. На орошаемых землях дельт рек Терека и Сулака (Прикаспий) за счет инфильтрации воды и перепада ее скоростей на границе супесчано-суглинистых отложений с озерно-аллювиальными трещиноватыми глинами образуются крупные провалы, разрушается оросительная сеть, магистральные каналы.
Химическая суффозия может проходить длительное время и выщелачивает не только карбонаты и другие сравнительно легко растворимые вещества, но и кремнезем. При значительном растворении пород химическая суффозия переходит в карстовый процесс.
При исследовании пород, в которых наблюдается или возможна фильтрация воды, необходимо выявлять их способность к суффозии. Следует учитывать, что при малом гидродинамическом давлении в породах может происходить только фильтрация воды,
при повышении давления начинается суффозия. Для выявления этих свойств определяют критические градиенты и давление воды, при которых начинается процесс суффозии. Эту работу проводят в лабораторных и полевых условиях.
При проектировании объектов необходимо установить возможность проявления суффозионной осадки, определить величину и характер протекания суффозной осадки (5^). При этом следует определять всю суммарную величину вертикальной деформации засоленного основания, которая складывается из осадки, вызванной уплотнением грунтов от нагрузки объектов, и суффозионной осадки.
При прогнозе величины суффозионной осадки следует учитывать:
в глинистых грунтах с содержанием глинистых частиц более 40 % осадка практически не проявляется;
наибольшая осадка наблюдается при высокой засоленности и большой пористости грунтов;
величина и характер протекания осадки во времени во многом зависят от химического состава фильтрующейся в грунте воды.
Величина суффозионной осадки определяется по результатам полевых испытаний засоленных грунтов статической нагрузкой (штампом) после длительного замачивания.
Строительство на суффозионных грунтах имеет свои трудности и осуществляется по специальным требованиям строительных норм и правил. При возведении объектов используются различные приемы строительства:
прорезка фундаментами зданий слоя суффозионного фунта;
водозащита оснований от проникновения в них атмосферных и технических вод;
прекращение фильтрации подземной воды устройством дренажей и водонепроницаемых завес;
отсыпка на основании фунтовых подушек из песка или суглинков;
предпостроечное рассоление и уплотнение фунтового основания;
искусственное закрепление массива фунтов методами технической мелиорации (кроме крупнообломочных фунтов, обладающих высокой фильтрационной способностью).
Выбор того или иного приема строительства зависит от геологического строения и гидрогеологической обстановки строительной площадки, типа и вида фунтов оснований, характера засоления, конструкции объекта и технических возможностей строительной организации.
Суффозионные явления отрицательно сказываются на устойчивости зданий и сооружений. С суффозией следует активно бороться. Основой всех мероприятий является прекращение фильтрации воды. Это достигается различными путями: регулированием поверхностного стока атмосферных вод и гидроизоляцией поверхности земли; перекрытием места выхода подземных вод тампонированием или прифузкой песком; устройством дренажей для осушения пород или уменьшением скорости фильтрации воды; упрочнением ослабленных суффозией пород методами силикатизации, цементации, глинизации, применением специально выбранных видов фундаментов, например свайных.
Карстовые процессы. Это процессы выщелачивания водорастворимых горных пород (известняков, доломитов, гипсов) подземными и атмосферными видами и образования в них различных пустот.
Для карстового процесса (в отличие от обычной суффозии) главным является растворениепород и вынос из них веществ в растворенном виде (рис. 159).
В России карстимеет широкое распространение в районах западного Приуралья (закрытый гипсовый и известняковый карст), на Русской равнине (закрытый известняковый карст), в Приангарье (известняковый карст) и во многих других местах Сибири, Кавказа и Дальнего Востока.
Возникновение и развитие карста обусловлено способностью пород к полному растворению, наличием проточной воды и степенью ее минерализации, геологическим строением участка, рельефом местности, трещиноватостью пород, характером растительности, климатом.
Из всех пород наиболее растворимыми водой являются соли (хлориды), гипсы с ангидритами и известняки. Для растворения одной части каменной соли (галита) достаточно трех частей воды, а для гипса нужно уже 480 частей воды. Труднее всего растворяются известняки. В зависимости от содержания в воде С02 и от температуры для растворения одной части минерала кальцита, из которого обычно слагаются известняки, требуется от1000 до 30 000 частей воды. Аналогичным образом растворяются доломит и магнезит.
Причины различной растворимости минералов зависят от энергии кристаллических решеток. Чем больше эта энергия, тем труднее растворяется минерал. Кроме того, растворимость породы зависит от крупности составляющих ее частиц. Мелкие зерна при всех прочих равных условиях растворяются быстрее.
Одним из главных факторов карстообразования является действие воды — атмосферной, речной, подземной, если она не обладает повышенной минерализацией. Наиболее сильно растворяет породы слабо минерализованная вода, а также водные растворы, содержащие свободную углекислоту. В этом случае растворяющее действие воды увеличивается во много раз. Растворению способствует повышенная температура и движение воды. Зависимость растворимости кальцита от температуры представлена следующим примером:
Температура, °С 25 50 100
Растворимость, мг/л 14,33 15,04 17,79
Одним их самых важных условий развития карста является степень водопроницаемости пород. Чем более водопроницаема порода, тем интенсивнее развивается процесс растворения. Наилучшие условия в этом отношении создаются в трещиноватых породах, особенно при наличии трещин шириной не менее 1мм, так как это обеспечивает свободную циркуляцию воды. Вода постепенно разрабатывает трещины в каналы и пещеры. Этот процесс, получивший названиекоррозии,продолжается до водоупора или уровня подземных вод. У коррозионного процесса, как и у эрозионного, имеется нижний предел развития, называемыйбазисом коррозии, которым чаще всего бывает уровень ближайшей реки, озера или моря, а также поверхность водоупорных пород.
Поднятие или опускание карстового массива, вследствие движений земной коры, вызывает изменение положения базиса коррозии. Карстовый процесс при этом либо усиливается, либо ослабевает.
Ниже уровня подземных вод, если они достаточно минерализованы, и поток их движется медленно, карстообразование не происходит. В этой части массива наблюдается цементация трещин за счет выпадения из водного раствора кальцита и (или) других веществ. В связи с этим в карстующемся массиве следует различать зону карстообразованияизону цементации(рис. 160).
Интенсивность карстообразования определяется мощностью слоя карстующихся пород. При малой мощности исключается возможность возникновения больших пустот. К тому же маломощные слои растворимых в воде пород часто переслаиваются с глинами, иногда даже перекрываются глинистыми отложениями. Глинистый материал препятствует циркуляции воды, заполняет (забивает) трещины пород.
Очень большое влияние на развитие карста оказывает климат (количество и характер распределения осадков по сезонам года, температурный режим верхних слоев земной коры). Так, установлено, что на Урале до 50 % карбонатных солей выносится водами в весенний период. Зимой их вынос составляет всего лишь несколько процентов от общегодового количества. Прирельефе,ко-
1
Рис.
160. Зоны
УГВ
— уровень грунтовых вод; 1
— атмосферные воды; 2
— суглинки
карстового
массива М Г~
в
известняке:
II—
зона
цементации; /Г~~Т
торый не обеспечивает поверхностного стока, роль атмосферных вод значительно возрастает.
Влияние растительностина развитие карста двоякое. С одной стороны, лесная подстилка и гумус обогащают воду свободной С02и усиливают ее растворяющую деятельность, с другой стороны, глинистый элювий, формирующийся на покрытых растительностью территориях, уменьшает инфильтрацию и размывающую силу поверхностных вод. Уничтожение леса и дернового покрова всегда способствует развитию поверхностных карстовых форм.
Формы карста.В процессе выщелачивания в карстующихся породах образуются различные по своему положению и формепустоты,или карстовые формы.
По отношению к земной поверхности различают два типа карста: открытый и скрытый. При открытомтипе карстующиеся породы лежат непосредственно наповерхностиземли, а прискрытомони перекрываются слоями нерастворимых водопроницаемых пород и лежат на некоторойглубине.Примером открытого карста могут быть районы молодых складчатых гор (Кавказ и др.). Скрытый карст распространен на Русской равнине.
Из многочисленных форм карста наиболее часто встречаются: на поверхности земли — карры, воронки, полья и в глубине карстующихся толщ — каверны и пещеры.
Карры— мелкие желоба, борозды и канавы на склонах рельефа местности из карстующихся пород в виде известняков (рис. 161). Глубина карров колеблется от нескольких сантиметров до 1—2 м.
Воронки—углубления различных форм и размеров (рис. 162). Диаметр их колеблется от 3—4 до 40—50 м, глубина от 1—2 до десятков метров.
По происхождению воронки разделяют на поверхностные и провальные. Поверхностные воронкиобразуются в результате вы-
Р и с. 161. Карры в известняках 414
Рис. 162. Карстовая воронка в мергелях
щелачивания и размыва пород атмосферными и талыми водами в области открытого карста. Форма этих воронок обычно блюдцеобразная. Провальные воронкивозникают при обрушении кровли над подземными пустотами (пещерами и т. д.), образовавшимися также в процессе карстообразования. Значителььные по размерам провальные воронки иногда именуютпропастями.Свежие провальные воронки имеют шахтообразную форму. В дальнейшем, в частности в гипсах и солях, края воронок приобретают плавные очертания.
На дне воронок всегда есть трещины, по которым вода поступает в глубину массива пород. В большинстве случаев воронки располагаются по определенным линиям, которые соответствуют основному направлению трещин массива. Такие вытянутые серии воронок иногда преобразуются в карстово-эрозионный овраг.
Полъявозникают в результате постепенного объединения воронок или опускания больших участков земной поверхности в результате карстового выщелачивания пород на глубине толщ. По длине полья простираются на сотни метров и даже километров, глубина достигает нескольких метров.
Каверныобразуются в результате растворения пород по многочисленным трещинам. Карстующиеся породы становятся похожими на пчелиные соты.
Пещеры— подземные пустоты, формирование которых связано с растворением пород и сопровождается эрозией и обрушением. Колебание базиса коррозии нередко приводит к появлению пещер, располагающихся в несколько этажей. В качестве примера можно привести Жигулевские горы. На рис. 163 показана пещера в известняках.
В массиве карстующихся пород наблюдается обычно несколько пещер, связанных воедино ходами и трещинами, по которым
Рис. 163. Пещера в известняках
циркулирует подземная вода. Пещерам свойственны озера и подземные реки.
Пещеры разнообразны по форме и размерам. Наиболее крупной среди известных является Мамонтова пещера в Северной Америке. Если все проходы и галереи этой пещеры вытянуть в одну линию, то их длина составит 240 км. Высота одного из залов достигает 40 м при размере в плане 163 х 87 м. Самой высокой в мире пещерой среди известных является Анакопийская пропасть в Новом Афоне (Кавказ). Один из ее залов имеет высоту более 70 м.
Строительство в карстовых районах связано со значительными трудностями, так как карстующиеся породы являются ненадежным основанием. Пустотность снижает прочность и устойчивость пород, как оснований зданий и сооружений. Развитие карстовых форм может вызвать недопустимые осадки или даже полное разрушение конструкций. Карстовый процесс особенно опасен для гидротехнических сооружений. Через карстовые пустоты возможны утечки воды из водохранилищ, каналов. При строительстве в карстовых районах необходимо осуществлять ряд мер, направленных на прекращение развития карстовых форм, повышения устойчивости и прочности пород:
предохранять растворимые породы от воздействия поверхностных и подземных вод, что достигается планировкой территории, 416 устройством системы ливнеотводов, покрытием поверхности слоем жирной глины, выполняющей роль гидроизоляции. Фильтрация подземных вод пресекается сооружением дренажных систем;
упрочнять карстующиеся породы и одновременно предотвращать доступ в них воды, что может быть достигнуто нагнетанием в трещины и мелкие пустоты жидкого стекла, цементного или глинистого раствора, горячего битума.
В карстовых районах предусматривают строительство зданий малочувствительных к неравномерным осадкам, фундаменты свайного типа и другие специальные конструктивные решения.
Для правильного проектирования зданий и сооружений в карстовых районах необходимы детальные инженерно-геологические исследования,которые должны носить комплексный характер. При этом изучают климат, растительность, гидрологию, геоморфологию, геологию местности, подземные воды и в том числе все, что связано с самими карстовыми формами, что собственно определяет СНиП 11.02—96.
Инженерно-геологические исследования позволяют обнаружить и нанести на карту районы карстующихся пород, выделить наиболее опасные участки, где капитальное строительство практически невозможно, определить наличие карстовых форм под землей. В этом некоторую помощь могут оказать геофизические методы разведки, в частности электроразведка.
Принципиальное значение имеет определение степени активности карстового процесса. В связи с этим различают: действующий карст,который развивается в современных условиях, ипассивный,или древний, карст, развитие которого происходило в прошлом. В последнем отсутствует циркуляция воды. Такие карстовые формы часто содержат делювиально-пролювиальный материал, задернованы, покрыты кустарниковой и даже древесной растительностью. При изменении базиса коррозии и других причин пассивный карст может перейти в активную стадию.
При активном карсте степень закарстованности пород продолжает возрастать. Для растущих карстовых форм характерны четкие очертания, циркуляция воды, зияние трещин, отсутствие древесной растительности.
Возможности возведения сооружения в районе активного карста определяют сроком службы и особенностями его эксплуатации. В связи с этим важное значение имеет определение скорости развития карстового процесса. Для приближенной оценки степени закарстованности территории и скорости развития карста существует ряд способов, в том числе длительное наблюдение за карстообразованием в данном районе.
Карстовые районы по степени устойчивости можно разделить на пять категорий:
весьма неустойчивые, образуются по 5—10 воронок в год на 1км2;
неустойчивые — 1—5 воронок в год на 1км2;
средней устойчивости — 1воронка на1км2за время от одного года до20лет;
устойчивые — 1 воронка на 1 км2за 20—50 лет;
весьма устойчивые, на которых отсутствуют или имеются лишь старые воронки; свежих провалов не зарегистрировано за последние 50 лет.
Скорость развития карстового процесса можно определить с помощью показателя активности карстового процесса
A = {V/V,) 100%,
где Л— показатель активности карстового процесса;V— объем растворенной в течение1000лет породы;Vy— объем карстую- щихся пород.
