Ретикулоциты (по Г. А. Алексееву и И. А. Кассирскому):

Зернисто-сетчатая субстанция имеет вид клубка (I), отдельных нитей, розетки (II, III), зернышек (IV)

ппппп

Ультрамикроскопическое строение гранулоцитов (по Н. А. Юриной и Л. С. Румянцевой):

а - сегментоядерный нейтрофильный гранулоцит; б - эозинофильный (ацидофильный) гранулоцит; в - базофильный гранулоцит.

1 - сегменты ядра; 2 - тельце полового хроматина; 3 - первичные (азурофильные) гранулы; 4 - вторичные (специфические) гранулы; 5 - зрелые специфические гранулы эозинофила, содержащие кристаллоиды; 6 - гранулы базофила различной величины и плотности; 7 - периферическая зона цитоплазмы, не содержащая органелл 8 - микроворсинки и псевдоподии

Ультрамикроскопическое строение лимфоцита (по Н. А. Юриной, Л. С. Румянцевой):

1 – ядро 2 – рибосомы 3 – микроворсинки 4 – центриоль 5 - комплекс Гольджи 6 – митохондрии

Дифференцировка моноцита в макрофаг (по А. И. Радостиной):

I – моноцит

II - дифференцирующийся макрофаг

III, IV - зрелые макрофаги.

1 – ядро

2 – рибосомы

3 - микроворсинки и складки; 4 – лизосомы

5 - комплекс Гольджи

6 – митохондрии

7 - пиноцитозные пузырьки

8 - фаголизосомы

Ультрамикроскопическое строение тромбоцита (кровяной пластинки) (по Н. А. Юриной):

а - горизонтальный срез; б - поперечный срез.

1 - плазмолемма с гликокаликсом 2 - открытая система канальцев, связанная с инвагинациями плазмолеммы 3 - актиновые филаменты 4 - циркулярные пучки микротрубочек 4б - микротрубочки в поперечном разрезе 5 - плотная тубулярная система 6 - альфа-гранулы 7 - бета-гранулы 8 – митохондрии 9 - гранулы гликогена 10 - гранулы ферритина 11 – лизосомы 12 - пероксисомы

ппппппп

Эмбриональный гемопоэз (по А. А. Максимову):

а - кроветворение в стенке желточного мешка зародыша морской свинки:

  1. - мезенхимальные клетки

  2. - эндотелий стенки сосудов

  3. - первичные кровяные клетки-бласты

  4. - митотически делящиеся бласты

 б - поперечный срез кровяного островка зародыша кролика 8,5 сут:

  1. - полость сосуда

  2. - эндотелий

  3. - интра-васкулярные кровяные клетки

  4. - делящаяся кровяная клетка

  5. - формирование первичной кровяной клетки

  6. - энтодерма

  7. - висцеральный листок мезодермы

в - развитие вторичных эритробластов в сосуде зародыша кролика 13,5 сут:

  1. - эндотелий

  2. - проэритробласты

  3. - базофильные эритробласты

  4. - поли-хроматофильные эритробласты

  5. - оксифильные (ацидофильные) эритробласты (нормобласты)

  6. - оксифильный (ацидофильный) эритробласт с пикнотическим ядром

  7. - обособление ядра от оксифильного (ацидофильного) эритробласта (нор-мобласта)

  8. - вытолкнутое ядро нормобласта

  9. - вторичный эритроцит

 г- кроветворение в костном мозге зародыша человека с копчиково-теменной длиной тела 77 мм. Экстраваскулярное развитие клеток крови:

  1. - эндотелий сосуда

  2. - бласты

  3. - нейтрофильные гранулоциты

  4. - эозинофильный миелоцит

Развитие глаза

а-в - сагиттальные разрезы глаз эмбрионов на различных стадиях развития.

1 – эктодерма 2 - хрусталиковая плакода - будущий хрусталик 3 - глазной пузырек 4 - сосудистая выемка 5 - наружная стенка глазного бокала - будущий пигментный слой сетчатки 6 - внутренняя стенка глазного бокала 7 - стебелек - будущий зрительный нерв 8 - хрусталиковый пузырек

Роговица глаза

1 - многослойный плоский неорогове-вающий эпителий

2 - передняя пограничная пластинка

3 - собственное вещество

4 - задняя пограничная пластинка

5 - задний эпителий роговицы

Центральная ямка (а) и диск зрительного нерва (б)

а:

1 – сетчатка

2 - центральная ямка (желтое пятно)

б:

1 – сетчатка

2 - диск зрительного нерва («слепое пятно»)

3 - зрительный нерв

4 - стекловидное тело

Строение обонятельного эпителия (схема)

а - микроскопическое строение (по Я. А. Винникову и Л. К. Титовой) б - ультрамикроскопическое строение (по А. А. Бронштейну, с изменениями) в - регенерация обонятельных нейросенсорных эпителиоцитов (по Л.Арденсу):

А, Б, В - дифференцирующаяся нейросенсорная клетка Г, Д - разрушающаяся клетка.

I - обонятельный эпителий; II - собственная пластинка слизистой оболочки.

1 - нейросенсор-ные клетки 2 - периферические отростки (дендриты) 3 - обонятельные луковицы дендритов 4 - центральные отростки (аксоны) 5 - обонятельные реснички 6 – микроворсинки 7 - поддерживающие эпителиоциты 8 - базальные эпителиоциты 9 - малодифференцированные нейроны 10 - базальная мембрана 11 - нервные стволики - аксоны нейросенсорных клеток 12 - обонятельная железа

Развитие слухового пузырька у эмбриона человека (по Арею, с изменениями):

а - стадия 9 сомитов; б - стадия 16 сомитов; в - стадия 30 сомитов. 1 - эктодерма; 2 - слуховая плакода; 3 - мезодерма; 4 - глотка; 5 - слуховая ямка; 6 - мозговой пузырь; 7 - слуховой пузырек

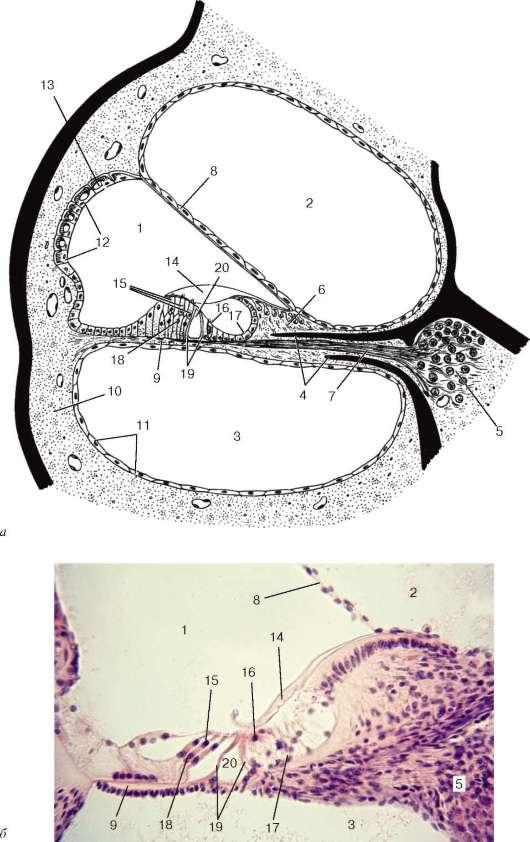

Строение перепончатого канала улитки и спирального органа:

а - схема;

б - спиральный орган (микрофотография).

1 - перепончатый канал улитки

2 - вестибулярная лестница

3 - барабанная лестница

4 - спиральная костная пластинка

5 - спиральный узел

6 - спиральный гребень

7 - дендриты нервных клеток

8 - вестибулярная мембрана

9 - базилярная пластинка

10 - спиральная связка

11 - эпителий, выстилающий барабанную лестницу

12 - сосудистая полоска

13 - кровеносные сосуды

14 - покровная мембрана

15 - наружные волосковые (сенсоэпителиальные) клетки

16 - внутренние волосковые

(сенсоэпителиальные) клетки

17 - внутренние поддерживающие эпителиоциты;

18 - наружные поддерживающие эпителиоциты

19 - наружные и внутренние столбчатые эпителиоциты;

20 - туннель

Развитие эритроцитов в печени плода человека

а, б - 15-недельный плод (увел. 6000)

в - 20-недельный плод (увел. 15 000)

  1. - эксцентрично расположенное ядро эритробласта

  2. - обособление пикнотического ядра ацидофильного эритробласта

  3. - отделение пикнотического ядра с узким ободком цитоплазмы от ацидофильного эритробласта

  4. - ретикулоцит с единичными органеллами (указано стрелками).

Последовательные стадии дифференцировки проэритробласта в эритроцит (схема)

А - проэритробласт; Б - базофильный эритробласт; В - полихроматофильный эритробласт; Г - ацидофильный эритробласт (нормобласт); Д - выталкивание ядра из ацидофильного эритробласта; Е - ретикулоцит; Ж - пикнотичное ядро; З - эритроцит

  1. - ядро

  2. - рибосомы и полирибосомы

  3. - митохондрии

  4. - гранулы гемоглобина

а - расположение клеток (цитоархитектоника)

б - расположение волокон (миелоархитектоника);

Цито- и миелоархитектоника коры полушарий большого мозга человека (схема):

(Продолжение )

Афферентные волокна (обозначены розовым):

1 - кортико-кортикальные

2 - специфические

  • 2а - зона распространения специфических афферентных волокон

3 - пирамидные нейроны

  • 3а - заторможенные пирамидные нейроны (обозначены голубым с черным пунктиром)

4 - тормозные нейроны и их синапсы (обозначены черным цветом)

  • 4а - клетки с аксональной кисточкой

  • 4б - малые корзинчатые клетки

  • 4в - большие корзинчатые клетки

  • 4г - клетки, формирующие аксо-аксональные синапсы

  • 4д - клетки с двойным букетом дендритов (тормозные нейроны)

5 - шипиковые звездчатые клетки (окрашены в желтый цвет), возбуждающие пирамидные нейроны непосредственно и путем стимуляции клеток с двойным букетом дендритов

6 - наружный главный слой волокон

7 - полоска внутренней зернистой пластинки

8 - полоска внутренней пирамидной пластинки

9 - миелиновые волокна

10 - безмиелиновые волокна

Рефлекторные дуги соматической (а) и автономной (б) нервной системы (схема по В. Г. Елисееву, Ю. И. Афанасьеву, Е. Ф. Котовскому):

1 - спинной мозг 2 - спинномозговой узел 3 - передний корешок 4 - задний рог 5 - боковой рог 6 - передний рог 7 - чувствительный (афферентный) нейрон соматической и симпатической нервной системы 8 - центральный (афферентный) нейрон автономной нервной системы 9 - двигательный нейрон передних рогов 10 - узел симпатического ствола 11 - узел чревного (солнечного) сплетения 12 - интрамуральный узел (узел нервного сплетения пищевода) 13-15 - периферические (эфферентные) нейроны автономной системы 16 - преганглионарные волокна эфферентного пути автономной нервной системы

17 - постганглионарные волокна эфферентного пути автономной нервной системы; 18 - эфферентный путь соматической нервной системы; 19 - стенка пищевода; 20 - поперечнополосатая скелетная мышечная ткань; 21 - строение периферических узлов автономной нервной системы 22 - мультиполярная нервная клетка 23 - клетка глии 24 - нервное волокно
