Лабораторная работа №3 «Проведение стадии дегазации пвх»

Цель лабораторной работы: Получение навыков проведения и управле­ния стадией дегазации производства суспензионного поливинилхлорида.

Оборудование: Имитационно-моделирующий комплекс «Производство поливинилхлорида суспензионным способом. Стадия дегазации»

Порядок проведения лабораторной работы:

1. Изучить теоретические основы дегазации ПВХ;

2. Провести стадию дегазации ПВХ, используя Имитационно-

моделирующий комплекс «Производство поливинилхлорида суспензионным способом. Стадия дегазации» в автоматическом режиме, изучив порядок прове­дения процесса;

3. Провести стадию дегазации пвх, используя Имитационно-

моделирующий комплекс «Производство поливинилхлорида суспензионным способом. Стадия дегазации» в полуавтоматическом режиме. Изучив основные сведения о стадии правильно определить уставки и добиться полно­стью выполненных результатов. На каждом шаге сохранять скриншоты трена­жера;

4. Провести стадию дегазации пвх, используя Имитационно-

моделирующий комплекс «Производство поливинилхлорида суспензионным способом. Стадия дегазации» в ручном режиме. Изучив основные сведения о стадии правильно определить уставки (рис. 2.13) и добиться полностью выпол­ненных результатов. На каждом шаге сохранять скриншоты тренажера;

5. Сделать выводы.

Порядок выполнения работы:

1. Запуск процесса дегазации пвх в автоматическом режиме

При нажатии на кнопку запуск процесса появляется список вариантов запуска. Для ознакомления с процессом дегазации ПВХ произвел запуск в автоматическом режиме. Сразу после выбора автоматического режима произошла немедленная реализация процесса дегазации. Справа в верхнем углу отображается описание текущей стадии.

Степень заполнения дегазаторов Р-2, Р-3 и колонны К-1 смесью визуаль­но отображается в прямоугольнике и соответствует значению текущего уровня в емкостях

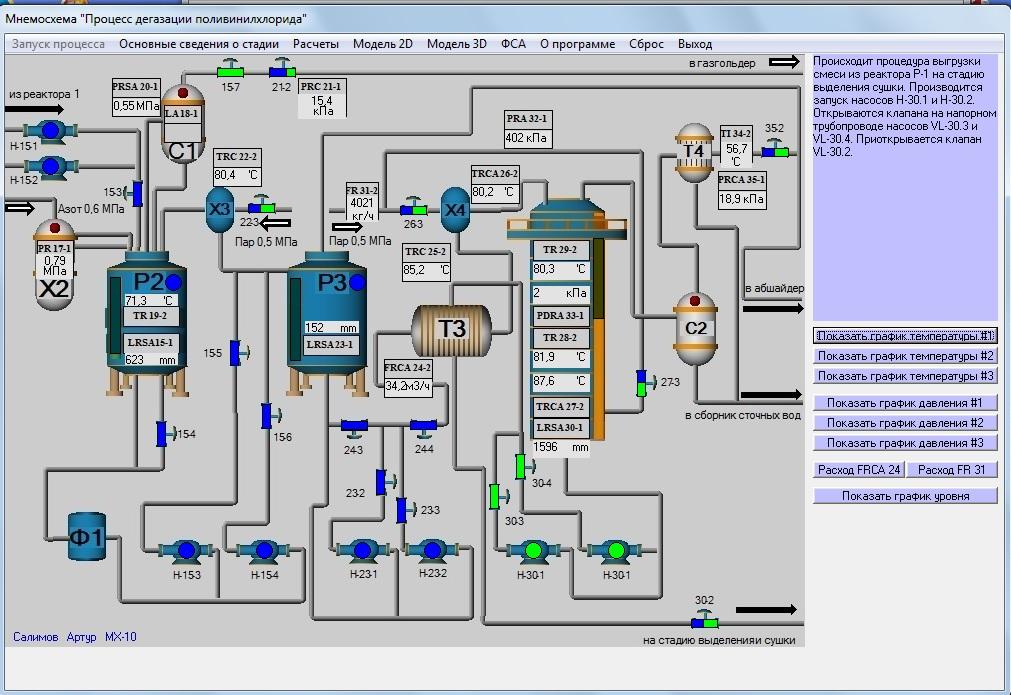

Рисунок 3.1 - Запуск в автоматическом режиме 1 стадии процесса

Состояние работы насосов и клапанов визуально отображается зеленым цветом при включенном и открытом положении и синим - в выключенном и закрытом состояниях соответственно.

Отображение степени открытия регулирующего клапана отображается в процентном соотношении от степени заполнения зеленым цветом. Если клапан является полностью открытым, то клапан полностью отобразится зеленым цветом.

Рисунок 3.2 - Запуск в автоматическом режиме 2 стадии процесса

Рисунок 3.3 - Запуск в автоматическом режиме 3 стадии процесса

Рисунок 3.4 - Запуск в автоматическом режиме 4 стадии процесса

Рисунок 3.5 - График зависимости давления от реального времени

Также в тренажере предусмотрено отображение графиков в реальном времени. Для вызова графика требуется нажать на соответствующую кнопку в нижнем правом углу в зависимости от требуемого параметра.

После нажатия на соответствующую кнопку происходит появление окна графика, как отображено на рисунке 3.5. Слева на оси ординат отображается текущий параметр и размерность измеряемого параметра. По оси абсцисс ото­бражается время. Цветными линиями отображается измеряемый параметр. Внизу окна подписаны цвет линии и соответствующий параметр. График авто­матически масштабируется по верхнему и нижнему значению параметра, по­этому проблем выхода величины из диапазона измерений не возникает.

По окончании проведения стадии в автоматическом процессе в правом верхнем углу на зеленом фоне получили надпись о том, что работа в автоматическом режиме успешно завершена.

Рисунок 3.6 - Завершение работы в автоматическом режиме
