а) ходовая; б) крепежная.

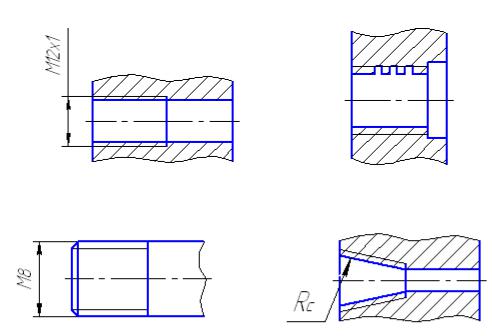

1.34. Рисунок, на котором резьба в отверстии изображена правильно:
Рис. 1 |
Рис. 2 |
Рис. 3 |
1.35. Рисунок, на котором изображена трубная цилиндрическая резьба:
Рис. 1 |
Рис. 2 |
Рис. 3 |
Рис. 4 |

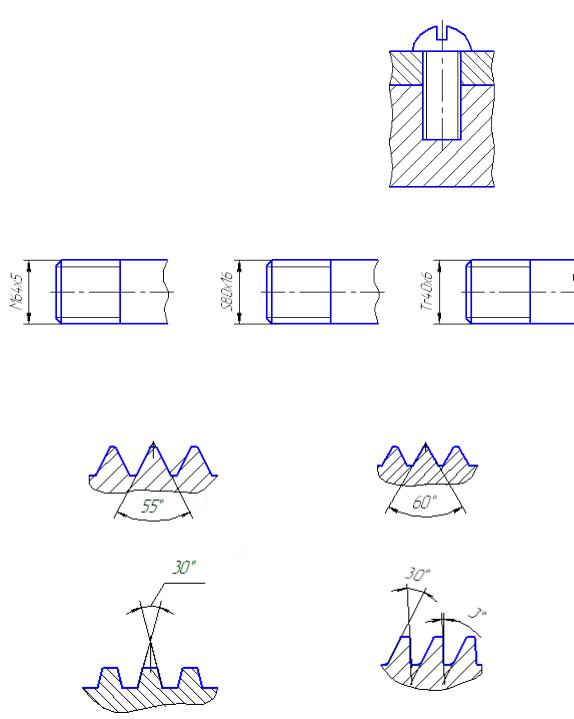

Рис. 1.36. Соединение, изображенное на рисунке, выполнено:
11
а) шпилькой; б) болтом; в) винтом.
1.37. Рисунок, на котором обозначена упорная резьба:
Рис. 1 |
Рис. 2 |
Рис. 3 |

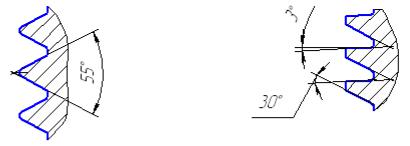

1.38. Рисунок, на котором показан профиль метрической резьбы:
Рис. 1 |
Рис. 2 |
Рис. 3 |
Рис. 4 |
1.39.Направление резьбы, обозначенной М20LH: а) правое; б) левое.
1.40.Болтом называют резьбовое изделие, представляющее собой цилиндрический стержень, имеющий:
12
а) на одном конце (посадочном) резьбу для ввинчивания в одну из соединяемых деталей, а на другом (стяжном) – резьбу для навинчивания гайки;
б) на одном конце резьбу для навинчивания гайки, на другом – головку для упора.
1.41.Шаг у резьбы, обозначенной Tr16×6(P3):
а) два; б) шесть; в) три.
1.42.Число заходов у резьбы, обозначенной S16×6(P2):
а) шесть; б) два; в) три.
1.43. Резьбой называется:
а) расстояние между двумя соответствующими точками соседних витков;
б) линейная величина, измеряемая в осевом направлении при полном обороте стержня;
в) совокупность выступов и впадин, выполненных при винтовом движении плоского контура по цилиндрической или конической поверхности.

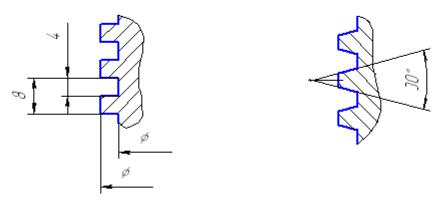

1.44. Рисунок, на котором показан профиль нестандартной резьбы:
Рис. 1 |
Рис. 2 |
13
Рис. 3 |
Рис. 4 |
1.45.Шаг резьбы, указанный в обозначении М27×2: а) мелкий; б) крупный.
1.46.Деталь, исключающая возможность самоотвинчивания гайки в резьбовом соединении, называется:
а) шайба; б) шплинт; в) винт.
Выбрать несколько правильных ответов:
1.47. К крепежным резьбовым соединениям относятся:
а) болтовое; |
г) шлицевое; |
б) шпилечное; |
д) винтовое. |
в) шпоночное; |
|
1.48. К разъемным соединениям относятся: |
|
а) болтовое; |
г) трубное; |
б) сварное; |
д) заклепочное. |
в) шпоночное; |
|
1.49. Рисунок, на котором изображена стандартная резьба:
14
Рис. 1 |
Рис. 2 |
Рис. 3 |
Рис. 4 |
|
1.50. К крепежным резьбовым деталям относятся: |
||
а) шурупы; |
|
г) шпильки; |
б) болты; |
|
д) винты; |
в) пружины; |
|
е) заклепки; |
|
|
ж) штифты. |
Установить соответствие: |
||
1.51. Установить соответствие обозначения резьбы описанию ее |
||
профиля: |
|
|
а) Tr50×12; |
|
1)равносторонний треугольник с углом при |
б) G1; |
вершине 60°; |
|
в) S60×36(P9); |
|
2)равнобедренный треугольник с углом при |
г) M20×1,5. |
вершине 55° и со скругленными вершинами |
|
|
и впадинами; |
|
|
|
3)равнобокая трапеция; |
|
|
4)неравнобокая трапеция; |
5)нестандартный профиль.
1.52.Установить соответствие обозначений резьб их названиям:
а) S40×2; |
1) |
метрическая; |
б) M18; |
2) |
трубная цилиндрическая; |
в) Tr20×2; |
3) |
трубная коническая; |
г) G1; |
4) |
упорная; |
|
5) трапецеидальная. |
|
15

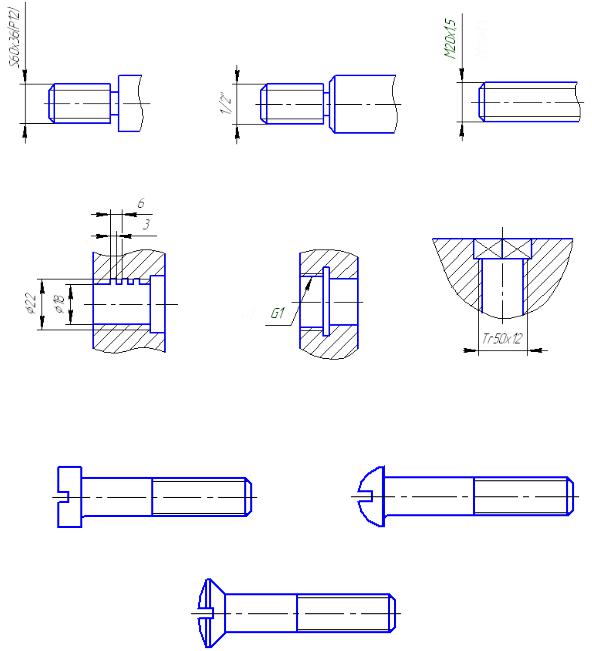

1.53. Установить соответствие названий резьб их обозначениям
на рисунках: |
|
а) метрическая; |
1) рис. 1; |
б) трубная цилиндрическая; |
2) рис. 2; |
в) трапецеидальная; |
3) рис. 3; |
г) упорная; |
4) рис. 4; |
д) с нестандартным профилем; |
5) рис. 5; |
|
6) рис. 6. |
Рис. 1 |
Рис. 2 |
Рис. 3 |
Рис. 4 |
Рис. 5 |
Рис. 6 |
1.54. Установить соответствие изображений винтов их названиям:
Рис. 1 |
Рис. 2 |
Рис. 3
16
1) |
рис. 1; |
1) |
винт с полупотайной головкой; |
2) |
рис. 2; |
2) |
винт с потайной головкой; |
3) |
рис. 3; |
3) |
винт с цилиндрической головкой; |
4)винт с полукруглой головкой.

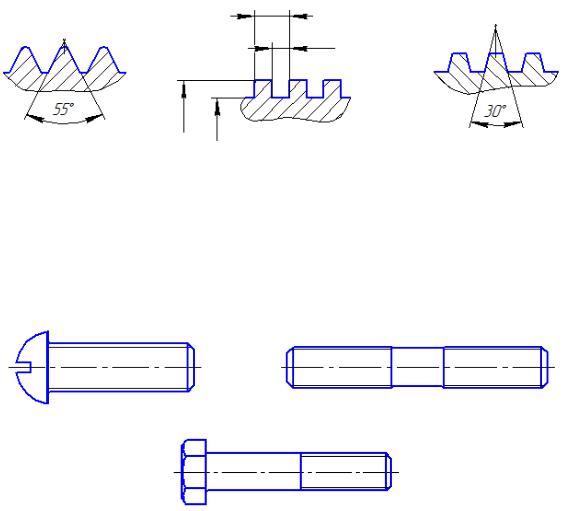

1.55.Установить соответствие изображений профилей резьб их
названиям:
|
Рис. 1 |
Рис. 2 |
Рис. 3 |
1) |
рис. 1; |
|
а) прямоугольная; |
2) |
рис. 2; |
|
б) трапецеидальная; |
3) |
рис. 3; |
|
в) трубная; |
|
|
|
г) метрическая. |
1.56. Установить соответствие изображений резьбовых деталей их названиям:
Рис. 1 |
Рис. 2 |
|
|
Рис. 3 |
|
1) рис. 1; |
а) болт; |
||
2) рис. 2; |
б) шпилька; |
||
3) рис. 3; |
в) винт; |
||
|
|
г) шуруп. |
|
1.57. Установить соответствие между величинами в обозначе- |
|||
нии резьбы S40×6(P2)LH и их названиями: |
|
||
1) |
40; |
1) |
шаг; |
2) |
6; |
2) |
номинальный диаметр; |
3) |
2; |
3) |
ход; |
17
|
|
4) класс точности. |
|
1.58. Установить соответствие между назначениями резьб и их |
|||
названиями: |
|
|
|
1) |
ходовая; |
1) |
метрическая; |
2) |
крепежная; |
2) |
наружная; |
|
|
3) |
трапецеидальная. |

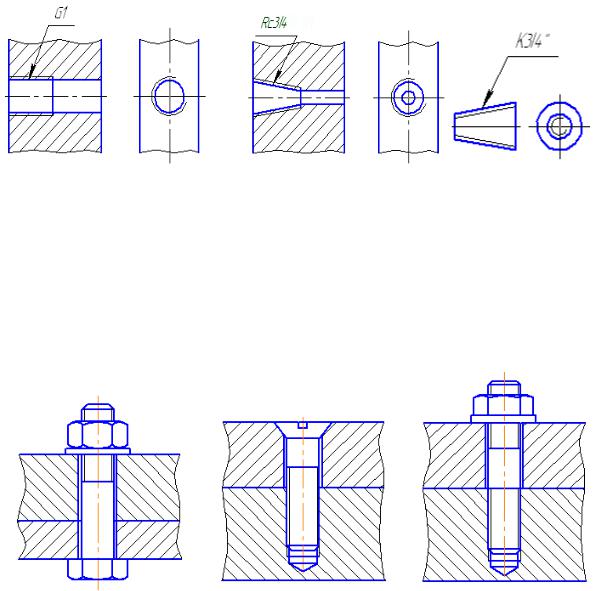

1.59. Установить соответствие обозначений резьб их названиям:
Рис. 1 |
Рис. 2 |
Рис. 3 |
1) рис. 1; |
1) коническая дюймовая; |
|
2) рис. 2; |
б) трубная цилиндрическая; |
|
3) рис. 3. |
в) трубная коническая; |
|
|
г) трапецеидальная. |
|
1.60. Установить соответствие изображений соединений их названиям:
Рис. 1 |
Рис. 2 |
Рис. 3 |
1) рис. 1; |
|
а) шпилечное; |
2) рис. 2; |
|
б) болтовое; |
3) рис. 3; |
|
в) винтовое; |
18
г) шпоночное.

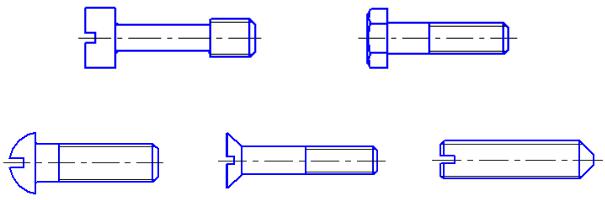

1.61. Установить соответствие названий винтов их изображениям:
а) с потайной головкой; |
1) |
рис. 1; |
б) с цилиндрической головкой; |
2) |
рис. 2; |
в) с полукруглой головкой; |
3) |
рис. 3; |
г) с шестигранной головкой. |
4) |
рис. 4; |
|
5) |
рис. 5. |
Рис. 1 |
Рис. 2 |
Рис. 3 |
Рис. 4 |
Рис. 5 |
2. НЕРАЗЪЕМНЫЕ СОЕДИНЕНИЯ ДЕТАЛЕЙ
Дополнить:
2.1.Процесс неразъемного соединения в результате местного нагрева до расплавленного или пластического состояния соединяемых деталей называется ___________.
2.2.В зависимости от источника теплоты различают газовую
и__________ сварки.
2.3.При газовой сварке для нагрева применяют горючий газ, сжигаемый в кислороде, для дуговой ____________.
2.4.В зависимости от способа образования сварного соединения различают сварку плавлением и сварку ___________.
2.5.Сварка, осуществляемая при совместной пластической деформации предварительно нагретых поверхностей свариваемых деталей, называется сваркой ___________.
2.6.Газовая и дуговая сварка относятся к сварке плавлением, контактная – к сварке ___________.
2.7.По способу осуществления механизации технологического процесса различают ручную механизированную и ________________
сварки.
19
2.8.Места соединения деталей с помощью сварки называют
__________.
2.9.В зависимости от взаимного расположения свариваемых деталей сварные соединения называются: встык, внахлестку, угловые и
___________.
2.10.По форме подготовки кромок свариваемых деталей сварные швы подразделяются на швы со скосом одной кромки, без скоса кромок, со скосом _________ кромок.
2.11.По расположению сварные швы разделяются на односторонние и _____________.
2.12.По исполнению сварные швы могут быть прерывистыми
и___________.
2.13.Невидимые швы сварных соединений изображаются штриховой линией, а видимые сплошной ____________.
2.14.Для обозначения сварного шва от его изображения проводят линию-выноску с ____________ стрелкой.
2.15.Процесс неразъемного соединения деталей с помощью плавления присадочного материала (припоя) называется ___________.
2.16.Пайку обозначают условным знаком на наклонном участке линии____________.
2.17.В соответствии с ГОСТ 2.313–82 место пайки и склеивания в разрезах и на видах изображают сплошной линией толщиной
__________.
2.18.Неразъемное соединение деталей, основанное на силах фи- зико-химического сцепления, называется _____________.
2.19.Выбор марки клея зависит от требований к прочности соединений и от ___________ соединяемых деталей.
2.20.Наиболее часто используются два типа швов клееного соединения – внахлестку и _____________.
Выбрать один правильный ответ:
2.21.Сварные швы на чертежах обозначаются линией-выноской, заканчивающейся:
а) односторонней стрелкой; б) двусторонней стрелкой.
2.22.Процесс соединения деталей при помощи расплавленного дополнительного материала (припоя) называется:
а) пайкой;
