1.16. Из конкурирующих точек видимой на двух проекциях является точка:

а) D;

б) E.

1.17. Рисунок, на котором изображены фронтально конкурирующие точки:



Рис. 1

Рис. 2

Рис. 3

1.18. Расстояние, которое необходимо отложить от оси проекций z

для построения профильной проекции точки D:



а)

x;





б)

y;





в)

z;





г)

D'D".





11

1.19. Точка, расположенная во фронтальной плоскости проекций:

а) А; б) B; в) C; г) D.

1.20. Рисунок, на котором изображены горизонтально конкурирующие точки:

Рис. 1 Рис. 2 Рис. 3

1.21. Линия М'М" на комплексном чертеже точки М называется: а) осью проекций; б) горизонтальной линией связи; в) связующей прямой;

г) вертикальной линией связи.

12

1.22. Рисунок, на котором точки В и С симметричны относительно точки А:

Рис. 1

Рис. 2

1.23. Рисунок, на котором изображены профильно конкурирующие точки:

Рис. 1

Рис. 2

Рис. 3

Рис. 4

1.24. Точка, расположенная в профильной плоскости проекций:

а) А; б) B; в) C; г) D.

13

Установите соответствие:

1.25. Соответствие между обозначениями плоскостей проекции и их

названиями:





а)

H;

1)

фронтальная плоскость проекций;

б)

V;

2)

профильная плоскость проекций;

в)

W;

3)

горизонтальная плоскость проекций;

4)дополнительная плоскость проекций.

1.26.Соответствие между обозначениями координат точки и их на-

званиями:

а) x;

1)

ордината;

б) y;

2)

абсцисса;

в) z;

3)

аппликата.

1.27. Соответствие названий конкурирующих точек их изображениям на рисунках:

а) горизонтально конкурирующие; б) фронтально конкурирующие; в) профильно конкурирующие.

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Установите правильную последовательность:

1.28. Для нахождения третьей проекции точки по двум данным необходимо:

14

а) провести от проекции N" вправо направление горизонтальной линии связи;

б) измерить координату y точки N и отложить ее по горизонтальной линии связи от оси проекций z вправо на профильной плоскости проекций; в) произвольно (в любом месте чертежа) провести ось проекций z

перпендикулярно оси проекций x.

2. КОМПЛЕКСНЫЙ ЧЕРТЕЖ ПРЯМОЙ

Дополните:

2.1.Прямая, не параллельная и не перпендикулярная ни одной из основных плоскостей проекций, называется прямой______________ положения.

2.2.Прямая, перпендикулярная к фронтальной плоскости проекций, называется фронтально_________________ прямой.

2.3.Прямая, параллельная горизонтальной плоскости проекций, на-

зывается ______________.

2.4.Способ определения натуральной величины отрезка по его ортогональным проекциям называется способом ___________ треугольника.

2.5.Прямые в пространстве могут быть: параллельными, пересекаю-

щимися и ______________.

2.6.Точки пересечения одноименных проекций двух пересекающихся прямых лежат на одной линии ____________.

2.7.Прямой уровня называется прямая, расположенная ___________

одной из плоскостей проекций.

Выберите один правильный ответ:

2.8. Проекция А' точки А отрезка прямой общего положения при условии, что точка А по отношению к наблюдателю находится ближе точки В, будет находиться:

а) в положении 1; б) в положении 2; в) в положении 3.

15

2.9. Рисунок, на котором изображена прямая частного положения:



Рис. 1

Рис. 2

Рис. 3

2.10. При увеличении

угла наклона прямой

общего положения

к плоскости проекций Н ее горизонтальная проекция:



а)

увеличивается;





б)

уменьшается;





в)

не изменяется.





2.11. Точка, расположенная под прямой l:



а)

А;





б)

В;





в)

С.





2.12. Горизонтально проецирующей прямой называется прямая, расположенная к плоскости проекций Н:

а) параллельно; б) перпендикулярно;

в) под произвольным углом.

16

2.13. Величина, которую необходимо отложить перпендикулярно проекции А' В' для определения натуральной величины отрезка прямой АВ способом прямоугольного треугольника:

а) а; б) b; в) c.

2.14. Рисунок, на котором изображена прямая общего положения:

Рис. 1

Рис. 2

Рис. 3

Рис. 4

2.15. Рисунок, на котором изображен отрезок горизонтальнопроецирующей прямой:

Рис. 1

Рис. 2

Рис. 3

17

2.16. Плоскости проекций, которым параллелен отрезок горизонталь-

но проецирующей прямой:

в) H и W.

а) H и V;

б) V и W;

2.17. Рисунок, на котором изображен отрезок фронтальной прямой:

Рис. 1

Рис. 2

Рис. 3

2.18. Плоскость проекций, на которую отрезок профильной прямой

проецируется в натуральную величину:



а) H;

б) V;

в) W.

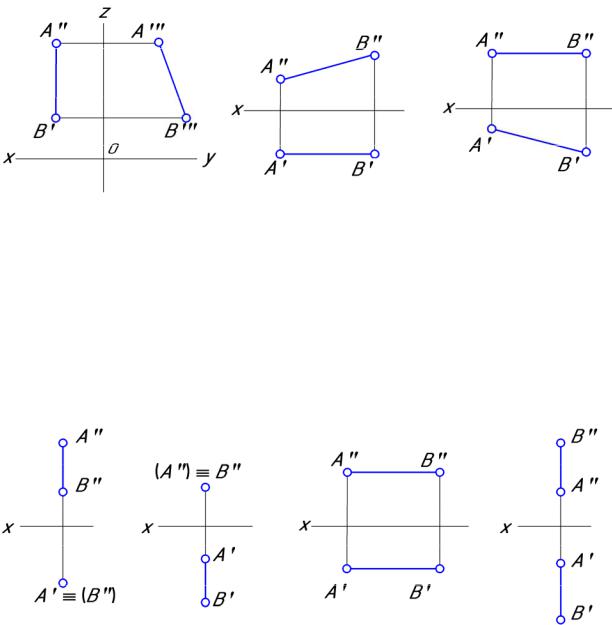

2.19. Рисунок, на котором изображен отрезок профильной прямой:

Рис. 1

Рис. 2

Рис. 3

Рис. 4

18

2.20. Рисунок, на котором дана натуральная величина отрезка АВ:

Рис. 1

Рис. 2

Рис. 3

2.21. Отрезок АВ является _____________ линией уровня: а) горизонтальной; б) фронтальной; в) профильной.

2.22. Проекция, равная натуральной величине отрезка АВ:

а) А'В'; б) А"В";

в) А'"В'".

19

2.23. Плоскость проекций, к которой угол α является углом наклона отрезка АВ:

а) H;

б) V;

в) W.

2.24. Параллельные прямые:

а) f 1 и m;

б) f 1 и f;

в) m и f.

2.25. Рисунок, на котором изображены скрещивающиеся прямые:

Рис. 1

Рис. 2

Рис. 3
