2.2 Структурно-функциональная схема совершенствования системы физической защиты
Системы физической защиты предназначена для обеспечения физической защиты информационных объектов служебного кабинета предприятия «ООО Тех ЗИ», а так же для обеспечения безопасного доступа клиентов в служебный кабинет.
К использованию предлагаются следующие типы средств защиты информации:
подсистема контроля и управления доступом;
подсистема видеонаблюдения.

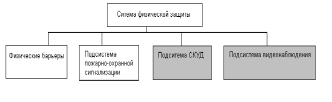

На рис. 2 изображена структурно-функциональная схема совершенствования системы физической защиты
Рис. 2 Структурно-функциональная схема совершенствования системы физической защиты
Подсистема контроля и управления доступом полностью интегрируется в существующую систему физической защиты.
Схема структурно-функционального построения подсистемы контроля и управления доступом представлена на рис. 2.1
Рис. 2.1 Схема структурно-функционального построения подсистемы контроля и управления доступом
Источник бесперебойного питания - источник вторичного электропитания, автоматическое устройство, назначение которого - обеспечить подключенное к нему электрооборудование бесперебойным снабжением электрической энергией в пределах нормы.
Неполадками в питающей сети считаются:
• авария сетевого напряжения (напряжение в питающей сети полностью пропало);
• высоковольтные импульсные помехи (резкое увеличение напряжения до 6 кВ продолжительностью от 10 до 100 мс);
• долговременные и кратковременные подсадки и всплески напряжения;
• высокочастотный шум (высокочастотные помехи, передаваемые по электросети);
• побег частоты (отклонение частоты более чем на 3 Гц).
Использование источника бесперебойного питания необходимо для бесперебойной работы магнитного замка, позволяющее оборудованию при пропадании электрического тока или при выходе его параметров за допустимые нормы, некоторое непродолжительное (как правило — до одного часа) время продолжить работу. Источник бесперебойного питания обеспечивают питанием и другую электрическую нагрузку, критичную к наличию питания с нормальными параметрами электропитающей сети, источник бесперебойного питания способен корректировать параметры (напряжение, частоту) выходной сети. Может совмещаться с различными видами генераторов электроэнергии (например, дизель-генератором). Важными показателями, обуславливающими выбор схемы построения источника бесперебойного питания, являются время переключения нагрузки на питание от аккумуляторных батарей и время работы от аккумуляторной батареи. Размещается в комнате охраны.
Блок вызова - внешняя вызывная панель, размещается перед главным входом. По средствам вызывной панели, через блок коммутации, можно установить связь с требуемым абонентом. Модель подбирается с учетом общего количества абонентов. Размещается в комнате охраны.
Блок коммутации - блок управления вызывной панелью, магнитным замком и переговорным устройством. Модель подбирается с учетом общего количества абонентов. Как правило, имеет встроенный блок питания. Размещается в комнате охраны.
Магнитный замок - запорное устройство, основанное на магнитном взаимодействии. Активный магнитный замок состоит из мощного электромагнита и ответной части в виде постоянного магнита или просто планки из металла с большой магнитной проницаемостью. Обычно является составной частью электронного замка. Мощность электромагнита должна быть достаточной, чтобы исключить возможность силового открывания двери без видимых повреждений. Крепится на внутренней стороне двери.
Пьезокнопка - кнопка выхода, миниатюрное механическое устройство для передачи сигнала магнитному замку. Размещается на внутренней стороне двери.
Электронные ключи идентификаторы - ключи, использующие технологию Touch Memory или Radio Frequency Identification. Максимально возможное количество ключей зависит от модели блока коммутации.
Переговорное устройство - устройство для внутренней связи пользователя вызывной панели с вызываемым абонентом. Размещается в помещении абонента. Как правило, блок питания не требуется, или идет в комплекте с переговорным устройством. Количество переговорных устройств, подключенных параллельно, зависит от модели блока коммутации.
Схема размещения элементов подсистемы управления и контроля доступом представлена на рис. 2.2, 2.3
Рис. 2.2 Схема размещения элементов подсистемы управления и контроля на первом этаже здания.
Рис. 2.3 Схема размещения элементов подсистемы управления и контроля на третьем этаже здания.
Блок вызова размещается на внешней стороне двери, магнитный замок крепится с внутренней стороны двери, пьезокнопка размещается на внутренней стороне двери. Блок коммутации, блок питания и источник бесперебойного питания размещаются в комнате охраны. Там же размещается переговорное устройство для связи с пользователями вызывной панели.
Остальные переговорные устройства размещаются в служебном кабинете.
Каждый абонент системы контроля и управления доступом может принимать поступающие вызовы от пользователей вызывной панели, и при необходимости отправлять сигнал об открытии на магнитный замок.
Разработка подсистемы видеонаблюдения:
Система видеонаблюдения дает возможность не только фиксировать нарушение режима охраны объекта, но и контролировать обстановку, определять причины срабатывания охранной сигнализации, вести наблюдение и производить видеозапись охраняемого места, фиксируя действия нарушителя.
Требования руководящих документов к системам видеонаблюдения:
Одним из основных руководящих документов включающих требования к системам видеонаблюдения является РД 78.36.003-2002. Этот документ включает требования изданных ранее изданных руководящих документов. Рассмотрим основные его положения, касающиеся систем видеонаблюдения.
Согласно РД 78.36.003-2002 подсистема видеонаблюдения должна обеспечивать передачу визуальной информации о состоянии охраняемых зон, помещений, периметра и территории объекта в помещение охраны. Применение охранного телевидения позволяет в случае получения извещения о тревоге определить характер нарушения, место нарушения, направление движения нарушителя и определить оптимальные меры противодействия.
Учет требований и рекомендаций руководящих документов позволит создать надежную систему видеонаблюдения.
Так как служебный кабинет входит в подгруппу БII, то по требованиям РД 78.36.003-2002 характеристики аппаратуры системы видеонаблюдения должны удовлетворять следующим параметрам (табл. 2).
Требования к характеристикам аппаратуры системы видеонаблюдения представлены в таблице 2
Таблица 2
Требования к характеристикам аппаратуры системы видеонаблюдения
Требования к характеристикам аппаратуры
Характеристика |
Значение параметра |
Телевизионные камеры | |
Разрешение, ТЛВ, не менее |
450 |
Чувствительность лк, не хуже |
0,5 |
Отношение сигнал/шум, дБ |
50 |
Глубина АРУ, дБ |
26 |
Наличие синхронизации |
Внешняя |
Видеонакопители | |
Разрешение, ТЛВ, не менее: |
|
Цветное изображение |
400 |
Продолжение таблицы 2
чёрно-белое изображение |
400 |
Отношение сигнал/шум, дБ |
47 |
Тип видеонакопителя |
S-VHS или цифровой |
Устройства управления и коммутации | |
Разрешение, ТЛВ, не менее: |
450 |
Количество видеовходов |
больше или равно количеству ТК |
Количество видеовыходов |
не менее 2 |
Количество входов тревоги |
больше или равно количеству ТК |
Количество выходов тревоги |
не менее 1 |
Мониторы | |
Разрешение, ТЛВ, не менее: |
|
полноэкранное изображение ч/б (цветное) |
600 (300) |
полиэкранное изображение ч/б (цветное) |
800(400) |
Размер экрана по диагонали, дюйм, не менее: |
|
полноэкранное изображение |
15 |
Максимальная яркость экрана видеомонитора, кд/м2, не менее |
70 |
Предполагаемое размещение камер видеонаблюдения представлено на рисунке 2.4.
Рис. 2.4 Предполагаемое размещение камер видеонаблюдения
Из рисунка 2.4 видны зоны обзора:
Контролируется дверь служебного кабинета. Цель наблюдение: идентификация личности. Дневное освещение: светодиодные лампы. Ночное освещение: светодиодные лампы меньшей интенсивности. Температура в помещении меняется от 18 до 25 градусов по Цельсию.
Коридор. Цель в наблюдении в дневном и ночном режиме: опознавание личности. Дневное освещение: Светодиодные лампы. Ночное освещение: Светодиодные лампы меньшей интенсивности. Температура в помещении меняется от 18 до 25 градусов по Цельсию.
Применение данных средств подсистемы видеонаблюдения обеспечит круглосуточный просмотр территории охраняемого объекта, а следовательно усилит надежность всей физической системы защиты в целом.
