4.1.1 Лампы люминесцентные ртутные для общего

ОСВЕЩЕНИЯ.

Люминесцентные лампы являются высокоэффективными и экономичными источниками света с хорошей цветопередачей, имеют в 5-6 раз большую световую отдачу по сравнению с лампами накаливания, длительный срок службы и широко применяются для целей местного и общего освещения жилых, административных и промытленных помещений. Люминесцентные лампы делятся на две группы: общего и специального назначения. Лампы общего назначения предназначены для целей освещения. Лампы специального назначения имеют специальные эксплуатационные свойства, обусловленные конструкцией, спектром излучения и т.д.

Лампы люминесцентные серии ЛБ, ЛД - лампы люминесцентные

низкого давления. Предназначены для освещения закрытых помещений, а

также для наружной установки, работают в электрических сетях перемениого

тока напряжением 127 - 220 В, частотой 50 Гц и включаются в сеть вместе с

соответствующей пускорегулирующей аппаратурой, в схемах стартерного

зажигания. Тип цоколя люминесцентной лампы G5d.

Конструкция: Лампы люминесцентные низкого давления представляют

собой стеклянную цилиндрическую трубку-колбу, внутренняя поверхность

которой покрыта люминофором. По обоим концам лампы впаиваются ножки

с катодами. Основным источником оптического излучения в юминесцентных лампах является слой люминесцирующего вещества (люминофора), возбуждаемого ультрафиолетовым излучением электрического разряда в парах ртути. Люминесцентные лампы имеют в несколько раз большую световую отдачу, чем лампы накаливания.

Маркировка люминесцентных ламп:

Л - люминесцентная лампа; Цвет излучения:

Б - белого цвета; ТБ - тепло-белый; ХБ - холодно-белый; Д - дневного

цвета; У- универсальная; Е- естественно белый; УФ- ультрафиолетовый; К,

С, 3, Г, Ж- красный, синий, зеленый, голубой, желтый; одна или две буквы Ц

после обозначения цвета означают высокое (делюкс) или более высокое

(суперделюкс) качество цветопередачи.

Конструктивные особенности:

Р - рефлекторная, U - U-образная, К - кольцевая, А - амальгамная;

цифры, стоящие после букв обозначают мощность лампы, Вт.

Исполнение: 1 - прямой стержень; 2 - U-образный стержень.

Лампы люминесцентные ртутные для общего освещения ЛБ, ЛБА, ЛЕЦ, ЛД, ЛДЦ,ЛТБЦЦ. [19]

4.1. Нормы освещенности рабочих мест ремонтных предприятий

Производственные участки и помещения	Нормы освещенности, лк
	Комбинированное освещение		Общее освещение
Механический, ремонта и испытания и гидрооборудования, моторный, дефектации Сварочный, кузнечный, медницких работ, ремонта аккумуляторов Диагностический, разборки и сборки машин, сборки и обкатки агрегатов, слесарный, столярный, шиноремонтный Окраски машин Наружной мойки машин, обслуживания аккумуляторов, осмотровая яма Компрессорный, склад Гараж	750 500 300 - - - -	300 200 200 300 150 75 20

4.2. Расчет освещения

Размеры помещения: длина а=бм, ширина в=5м, высота потолка h=4м,

высота подвеса светильника от потолка h_св=1,5м.

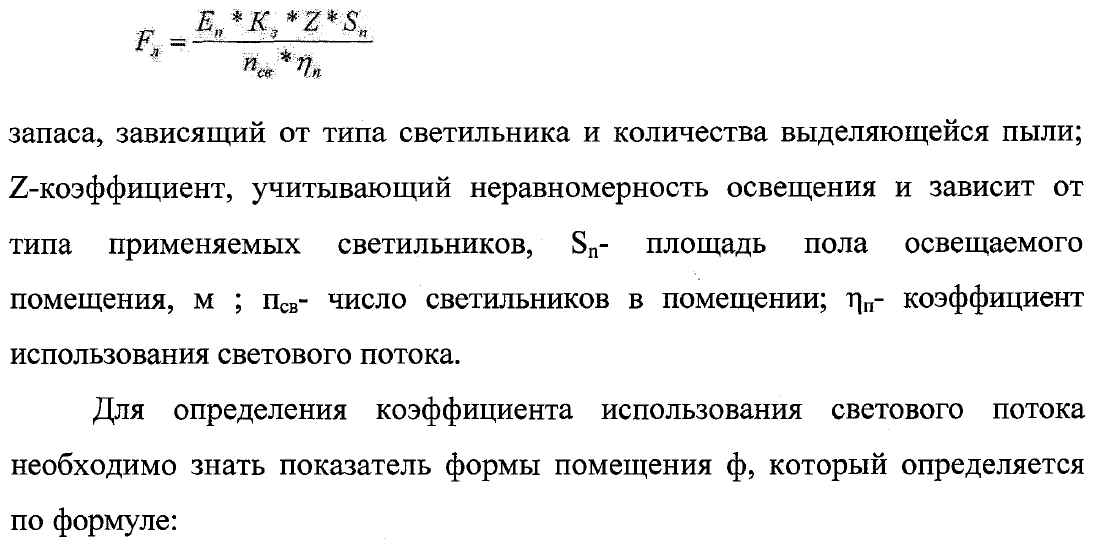

Освещенность Е_л для работ в автосервисе выбираем люминесцентные

лампы белого цвета ЛБ 5-7 и светильники встраиваемые зеркальные с одной

лампой, равные 200 лм., коэффициент запаса К₃=1,3.

Наивыгоднейшие значение светильниками к высоте их подвеса:

γ= L^св\h_св

отношения светильниками к высоте их полвеса;

L_св- расстояние между светильниками:

h_св- высота полвеса светильника от потолка.

В зависимости от типа светильника выбираем отношение расстояния между светильника к высоте их подвеса равным γ=2. Следовательно

L_св= γ*h_св

(4.2)

L^св=2*1,5=3 м.

Рассчитываем расстояние от стены до первого ряда светильников при

наличии рабочих мест у стены .

L₁=(0.2 ... 0.3)*L_св (4.3)

где: 0,2 ... 0,3- коэффициент учитывающий расположение рабочих мест возле стен

L₁=0,2*3=0,6 м.

Расстояние между крайними рядами светильников рассчитывается по следующей формуле:

L₂=в-2*L₁ (4.4)

L₂=5-2*0,6=3,8 м.

Число рядов светильников по ширине помещения рассчитывается по

следующей формуле:

n_{св ш}=( L₂/ L₁)-1; (4.5)

n_{св ш}=(3,8/3)-1≈1 ряд.

Общее количество рядов светильников по ширине помещения:

n_{св ш}= n_{св ш}+2; (4,6)

n_{св ш}= 1 +2=3 ряда.

Произведем аналогичный расчет количества светильников по длине

помещения.

Расчет расстояния между крайними рядами светильников по длине

помещений производится по следующей формуле:

L₃=а-2*L₁ (4.7)

L₃=6-2*0,6=4,8 м,

Количество рядов светильников по длине помещений:

N_{св д}=(L₃/L_св)-1; (4.8)

Вывод: для освещения этого участка необходимо использовать встраиваемый зеркальный светильник и люминесцентные лампы белого цвета

ЛБ 5-7 в количестве 9 шт и мощностью 37 Вт, при этом освещенность

рабочей поверхности составит 189 лк., а лампы потреблять мощность лампы

будет равна 333Вт.
