Команда pline (полилиния)

Служит для создания полилиний (объектов, представляющих собой комбинацию линейных сегментов и дуг). Ценным свойством полилиний является возможность создания дуг и отрезков различной толщины (свойство несколько потеряло свое уникальное значение с введением атрибута толщины линии в версии 2000).

Команду можно загрузить из меню, командной строки, а также щелчком по соответствующей пиктограмме. После загрузки команды выводится приглашение:

Specify start point:

После ввода начальной точки появляется сообщение о текущей толщине линии и вводе следующей точки либо опций:

Current line-width is 0.0000

Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

Опция Width (Ширина) позволяет задать толщину линии (начальную и конечную). Ввод различных значений позволяет создать сегмент с переменной толщиной линии. Halfwidth (Полуширина) – половина толщины.

Undo (ОТМени) – удаляет построение последнего сегмента.

Close (Замкни) – замыкает полилинию соединением последней точки с начальной по прямой либо по дуге (в случае загруженной перед этим опции Arc).

Arc (ДУга) – позволяет перейти к созданию дуговых сегментов с использованием дополнительных опций:

Specify endpoint of arc or

[Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]:

Выводимые здесь опции понятны без особых пояснений (опция Line позволяет перейти к вычерчиванию сегментов в виде отрезков прямой).

Задание: При помощи полилиний вычертить стрелку (толщина у основания – 3 мм) и шпоночный паз. Толщину основных линий принять равной 0,6 мм.

Для редактирования полилиний используется команодаPEDIT (ПОЛРЕД), загружаемая из меню Modify|Polyline. После загрузки команды появляется приглашение:

Command: _pedit Select polyline:

Enter an option [Open/Join/Width/Edit vertex/Fit/Spline/Decurve/Ltype gen/Undo]:

Рассмотрим основные опции команды:

Open (Разомкни)– разрывает полилинию в указанной точке. Если полилиния не замкнута, вместо этой опции появляется опция Close (Замкни), служащая для замыкания полилинии (при необходимости добавляет сегмент для соединения конечной и начальной точек).

Join (Добавь) – Объединяет стыкующиеся отрезки, дуги или другие полилинии в единый объект.

Edit Vertex (Вершина) – Позволяет редактировать параметры вершин с помощью дополнительных опций.

Fit (СГладь) – Преобразует полилинию в гладкую кривую, которая проходит через заданные вершины.

Spline (СПлайн) – Создает кривую которая чертится на основе использования заданных вершин в качестве контрольных точек (не проходит через вершины).

Decurve (Убери сгл.) – отменяет изменения, выполненные в результате выполнения команд опций Fit и Spline.

Ltype gen (Типлин) – с помощью этой опции включается и отключается системная переменная PLINEGEN, что позволяет изменить вид полилиний, построенных на основе типов линий с разрывами.

Штриховки

Для штриховок желательно использовать отдельный слой. Для создания штриховок щелчком по пиктограмме Hatch (Штриховка) запускается команда BHATCH (КШТРИХ) и открывается диалоговое окно Boundary Hatch (Штриховка по контуру). В активизированной вкладке Quick раскрывающийся список Type предоставляет три возможности:

• Predefined (Предопределенный). Нужный образец штриховки находится в раскрывающемся списке Pattern (Образец). Имеется еще один вариант поиска: щелчком по кнопке с многоточием правее списка открывается палитра образцов штриховки. Для сплошной заливки конура используется образец штриховки SOLID. Имеется возможность установки угла наклона выбранного образца штриховки (в поле Angle) и масштаба (в поле Scale). Поле ISO Pen Width доступно только для образцов штриховки стандарта ISO. При этом автоматически выбирается масштаб в зависимости от принятой ширины пера. Для копирования образца уже существующей штриховки используется кнопка Inherit Properties (Копирование свойств).

• User-Defined (Пользовательский). Позволяет задать собственный образец штриховки с указанием угла, шага и типа линии. В поле Spacing (Расстояние) задается расстояние между соседними линиями штриховки.

• Custom (Настраиваемый). Позволяет выбрать один из определенных ранее образцов штриховки, которые находятся в одном из файлов с расширением .pat.

Для указания контура штриховки можно воспользоваться любым стандартным способом выбора объектов в AutoCAD, для чего необходимо щелкнуть по кнопке Select Object. Второй способ указания контура штриховки заключается в указании точки внутри предназначенной для штриховки части чертежа после щелчка по кнопке Pick Points (Указание точек).

Островками (Islands) в AutoCAD называют замкнутые области, которые полностью располагаются в области штриховки (текст на штриховке также считается островком). При выборе вкладки Advanced в списке Island Detection Style (Стиль штриховки) имеется возможность выбрать один из трех стилей:

• Normal (Нормальный). При данном стиле штриховка замкнутых внутренних областей выполняется попеременно: заштрихованная, без штриховки, заштрихованная и т.д.

• Outer (Внешний). Штрихуется только внешняя замкнутая область.

• Ignore (Игнорирование). Вся область внутри контура полностью заштриховывается.

Кнопка Remove Island (Исключение островков) позволяет исключить некоторые островки из зоны рассмотрения. В зоне Island detection method опция Flood включает островки в качестве граничных объектов контура, а опция Ray casting – исключает.

Во время работы по созданию штриховки опции контекстного меню могут оказать существенную помощь. Рекомендуется выполнять предварительный просмотр результатов штриховки (опция Preview).

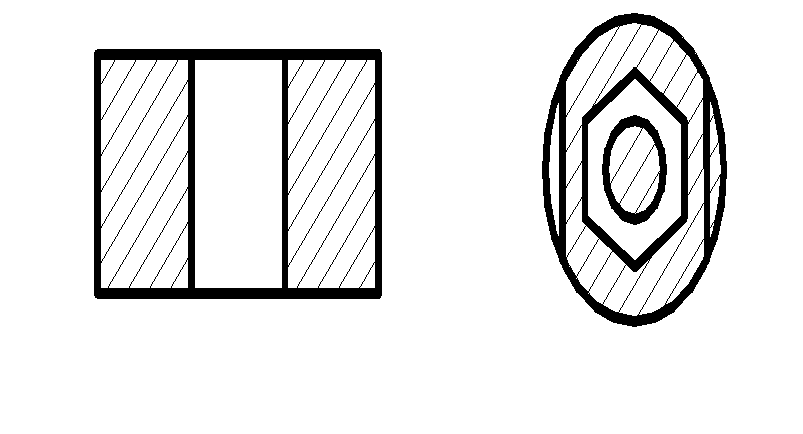

Задание: Вычертить и нанести штриховку
