Состав системного блока
• Материнская плата Процессор CPU
Оперативная память ОЗУ Дополнительные устройства
•Блок питания БП
•Жесткий диск HDD
•Оптический привод CD, DVD
•Дисковод FDD
В системном блоке располо
Задняя панель блока АТХ

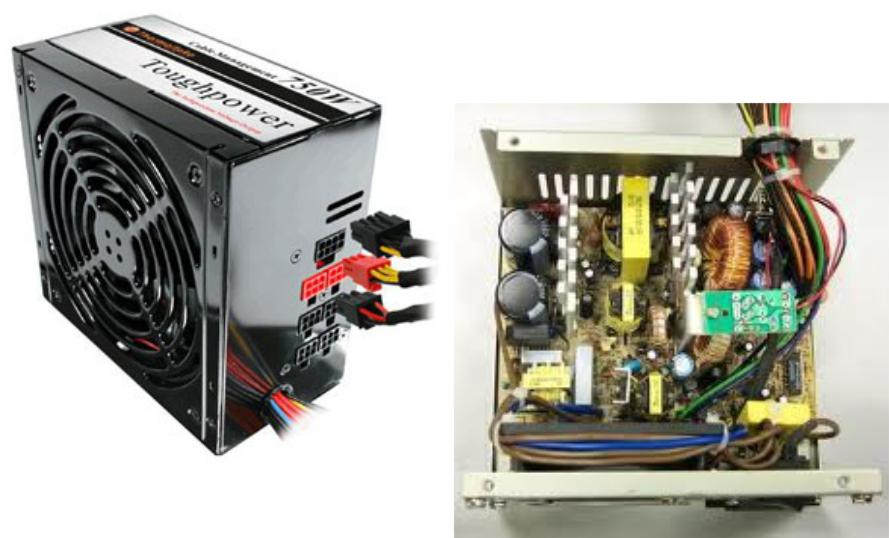

Блок питания
Компьютерный блок питания
— вторичный источник электропитания (блок питания, БП), предназначенный для снабжения узлов компьютера электрической энергией постоянного тока, а также преобразования сетевого напряжения до заданных значений.
Задачи источника питания
1.Обеспечение передачи мощности 2.Преобразование формы напряжения 3.Преобразование величины напряжения 4.Стабилизация 5.Защита
6.Гальваническая развязка цепей — одна из мер защиты от протекания тока по неверному пути.
7.Регулировка
8.Управление
9.Контроль
Форм-фактор — стандарт, задающий
габаритные размеры технического изделия, а также описывающий дополнительные совокупности его технических параметров, например форму, типы дополнительных элементов размещаемых в/на устройстве, их положение и ориентацию.
АТ |
(+3,3В, +5В, +12В, -5В, -12 |
АТХ |
(+3,3В, +5В, +12В) |
АТХ12V |
(+3,3В, +5В, +12В) |
Блок питания АТХ
(АТХ12V)
БП должен обеспечивать выходные напряжения ±5, ±12, +3,3 Вольт, а также +5 и +3,3 В дежурного (англ. standby).
