2.1 Установка программы Global Drive Control

Для установки программного обеспечения GDC на компьютер необходимо произвести следующую последовательность действий:

1. Запустить Стартовое Окно.

2. Вставить CD диск Global Drive Control в CD-ROM. Если автозапуск не установлен следует запустить программу установки в ручную. Для этого следует перейти к следующему шагу.

3. Найти файл установки setup.exe, который находится в папке Software, и запустить его. Установка программы позволяет выбрать компоненты, которые необходимо установить (рис.2.1).

Таблица 2.1 – Обзор способов связи ПК с преобразователем, поддерживаемых программой GDC

Система связи	Порт ПК	Количество макс. целевых систем	Необходимые аппаратные компоненты
System bus (CANopen)	Parallel port (LPT port)	63	1) Системный адаптер шины ПК 2173, 2) кабель связи (EMF2173IB), 3) для клавишной связи - PS/2 (EMF2173IBV002).
	USB (Universal Serial Bus)		1) Системный адаптер шины PC 2177, 2) кабель связи (EMF2177IB).
LECOM	Serial port (COM port)	1(RS232)	1) Модуль Fieldbus EMF 2102IB V001 или V004, 2) Системный кабель PC RS232/485 (5m (EWL0020))
Без названия	Без названия	31(RS485)	1) Модуль Fieldbus EMF 2102IB V001, 2) системный кабель ПК RS232/485 (5m (EWL0020) 3) преобразователь интерфейса «RS232/RS485» с автоматическим изменением .
		52(optical fibre)	1) Модуль связи EMF 2102IB V003 2) Оптоволоконный адаптер (EMF2125IB) 3) Блок питания для адаптера (EJ0013) 4) Оптоволоконный кабель (EWZ0007)
Другие bus systems	Шина специального модуля интерфейса PC с сервером шины OPC согласно спецификации DRIVECOM.

Рисунок 2.1 – Выбор компонентов для установки

Таблица 2.2

Компоненты программного обеспечения

Компонент	Описание
Global Drive Control easy	Программное обеспечение для удобного пуска и параметрирования серии Global Drive Control.
Global Drive Loader	Программное обеспечение, чтобы передавать программы PLC, комплекты параметров и прикладных данных диспетчерам Lenze PLC, использующих ПК.

2.2 Первые шаги в Global Drive Control

Программа GDC дает возможность работы в online и offline режимах.

1. Режим offline: связи контроллера с преобразователем отсутствует. Этот режим полезен для подготовительного параметрирования. Для этого необходим лишь персональный компьютер с установленной на нем программой GDC.

2. Режим online: требуется наличие связи по последовательному порту с ПК или через специальный модуль связи Lecom A/B с контроллером преобразователя. Этот способ необходим для запуска преобразователя.

После запуска программы GDC необходимо выбрать тип связи контроллера и ПК. Во всплывающем окне поиска узла контроллера, в зависимости от типа соединения (Lecom A/B или CAN – см. рис. 2.2) необходимо выбрать команду Search. После определения типа связи последующие запуски будут требовать лишь их автоматический поиск (Search).

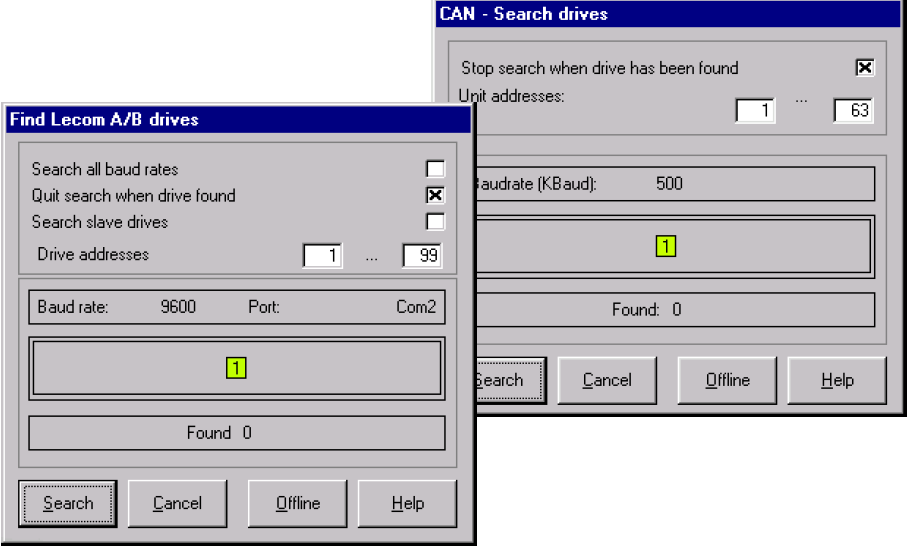

Рисунок 2.2 – Окна поиска узла контроллера и поиска выделеных портов

На каждом из окон есть 4 кнопки: Search (поиск подключенных контроллеров к порту и запуск GDC в online режиме), Cancel (закрытие диалогового окна), Offline (закрытие диалогового окна и запуск GDC в режиме Offline без поиска подключенных систем), Help (открытие окна справочной информации).

При использовании более одного порта необходимо сделать следующие действия:

1. Выбрать команду Cancel для закрытия окна поиска связи.

2. Выбрать Options-Communication для установки другого типа связи.

3. Запустить новый поиск связи.

При запуске GDC в online режиме диалоговое окно “Find drives” открывается автоматически. Также можно использовать одно из действий:

• Нажать клавишу F2 на клавиатуре.

• В меню инструментов щелкнуть по кнопке

В окне поиска связи можно устанавливать дополнительные настройки соединения: (см. рис. 2.2):

• Browse all baud rates (только для Lecom A/B);

• Quit search when drive found;

• Search drives (только для Lecom A/B);

• Drive adresses.

GDC автоматически пытается определять устройства в обнаруженных подключенных системах (см. рис. 2.3). Если автоматически не удается определить описание связи, то всплывает окно, в котором можно выбрать драйвер связи. Вызов окна связи можно осуществить командой: Window → Drives connected to bus.

Рисунок 2.3 – Окно Drives connected to bus

Для изменения настроек модуля связи необходимо двойным кликом левой клавиши мыши вызвать диалоговое окно быстрого пуска или окно параметров. Файл описания соответствующего устройства будет загружен в GDC.

Выбор системы вручную в режиме offline осуществляется с помощью или нажатия клавиши F3 или выбора Controller → Select или кнопкой в меню инструментов.

В результате выполнений описанных команд появиться окно (см. рис. 2.4) с перечнем преобразователей Lenze. Из представленного перечня следует выбрать необходимый тип преобразователя.

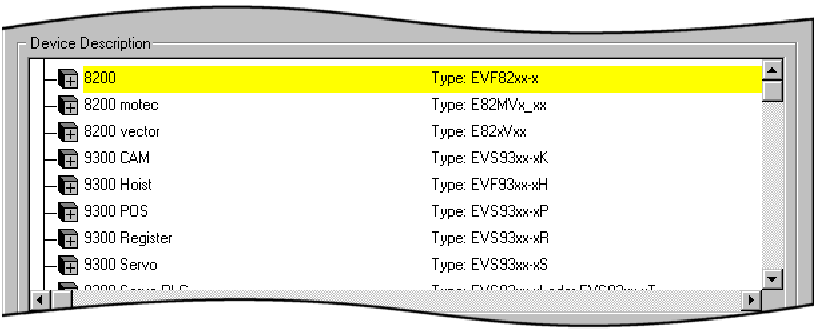

Рисунок 2.4 – Перечень преобразователей из окна Assign device description
