3.4 Порядок действий для включения работы осциллографа

1. Заходим в редактор функциональных блоков «FB editor» и выбираем блок осциллографа;

Рисунок 3.20 – Редактирование функционального блока осциллографа OSZ с помощью редактора функциональных блоков «FB editor»

2. Назначаем переменные для измерения осциллографом и дискретный сигнал, который может использоваться для включения измерения (пример рис. 3.21);

Рисунок 3.21 – Пример назначенных переменных для измерения осциллографом

3. Далее выбираем двойным нажатием блок OSZ в области выбора функциональных блоков слева для вызова меню Processing list (см. рис. 3.22);

Рисунок 3.22 – Всплывающее меню Processing list для функціонального блока осцилографа OSZ

4. В любом пустом поле выбираем блок осциллографа, предварительно нажав на строку. Этим самым задействуем выбранный модуль осциллографа OSZ в работу контроллера (см. рис. 3.23). Так можно выполнить это действие через Code-list: С465/2=13100.

Рисунок 3.23 – Задействуем выбранный модуль осциллографа в работу контроллера

5. Сохранить изменения C0003=1

При переходе между режимами управления электроприводом, в коде С0005, все настройки осциллографа сбрасываются.

4 Инструмент программирования «редактор функциональных блоков» (fb editor).

Редактор функциональных блоков «FB editor» обеспечивают удобную работу с функциональными блоками контролера Lenze 9300. С его помощью можно быстро установить или разорвать связь между сигналами различных функциональных блоков.

Для работы с меню «Редактор функциональных блоков» вам необходимо запустить её с помощью вкладки «Tool» нажав на «FB editor» или нажать на кнопку в панели инструментов (см. рис. 4.1).

Рисунок 4.1 – Запуск редактора функциональных блоков

После нажатия на строку «FB editor» или на кнопку вызова редактора функциональных блоков всплывает окно редактора функциональных блоков (см. рис. 4.2).

Рисунок 4.2 – Окно редактора функциональных блоков

1. Поле выбора функционального блока.

2. – Кнопка для вызова меню Processing list (см. рис. 4.3), которое служит для тонкого редактирования функционального блока.

3. – Кнопка включения функции управления связями (вкл\выкл).

4. – Кнопка включения функции управления удалением связей (вкл\выкл).

5. – Кнопка вызова меню редактирования доступных параметров выбранного функционального блока (см. рис. 4.4).

6. – Кнопка вызова меню управления комментариями для выбранного функционального блока (см. рис 4.5).

Рисунок 4.3 – Меню Processing list

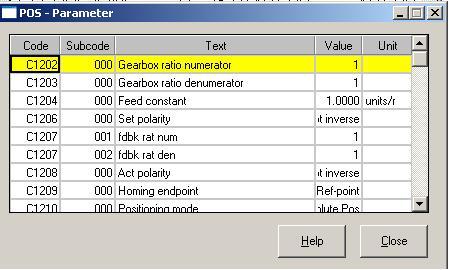

Рисунок 4.4 – Меню редактирования параметров функционального блока POS

7. – Кнопка вызова диалогового окна сравнения текущей настройки со стандартной настройкой базовой конфигурации выбранного режима управления (см. рис. 4.6).

8. –- Кнопка возвращения в предыдущий редактируемый функциональный блок.

9. – Кнопка вызова функционального блока в виде нередактируемого файла (картинки).

Рисунок 4.5 – Меню управления комментариями для ф.б. POS

Рисунок 4.6 – Диалоговое окно просмотра сравнения настроек текущей и базовой конфигурации выбранного режима управления

10. Область размещения редактируемого функционального блока (см. рис. 4.2).

11. Включение функции просмотра сигнала/уровня входов и выходов в виде циферного значения.

12. Скрыть неиспользуемые входы/выходы.

13. Сортировка функциональных блоков по алфавиту или по процессу.

14. Изменение вида поля выбора функциональных блоков на «все имеющиеся» или «все используемые».

После вызова «FB editor» в панели основного меню появляется вкладка (см. рис. 4.7), касающаяся этого редактора, которая содержит функции. Часть из них по функциональности соответствуют кнопкам всплывающего окна редактора функциональных блоков (см. рис. 4.2).

Рисунок 4.7 – Функции вкладки «FB editor»

1. Создать новое окно редактора функциональных блоков.

2. Закрыть окно редактора функциональных блоков.

3. Открыть меню «Processing list».

4. Удалить связь.

5. Создать связь.

6. Возврат в прошлый редактируемый функциональный блок.

7. Меню редактирования параметров выбранного функционального блока.

8. Меню управления комментариями для выбранного функционального блока.

9. Вызов окна сравнения текущей настройки со стандартной настройкой базовой конфигурации выбранного режима управления.

10. Печать функционального блока.

11. Скопировать данные в буфер обмена.

12. Выбор шрифта.

13. Выход из меню.
