2 ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ДЛЯ ОБЕСПЕЧЕНИЯ РАЗРАБОТКИ ПРОЕКТА ЗЕМЛЕУСТРОЙСТВА ПО ОТВОДУ ЗЕМЕЛЬНОГО УЧАСТКА

2.1 Полевые работы

2.1.1 Устройство и поверки теодолита 2Т5К и электронного тахеометра 3ТА5Р

Геодезические измерения проводились при помощи теодолита 2Т5К

№ 2053/82935 и электронного тахеометра 3ТА5Р. Теодолит 2Т5К (рисунок. 2.1) предназначен для измерения углов в геодезических сетях сгущения, кадастровой съемки, теодолитных съемках, измерения в прикладной геодезии и определение магнитных азимутов. Теодолит снабжен самоустанавливающимся оптическим компенсатором, заменяющим уровень при алидаде вертикального круга и позволяющим использовать прибор в качестве нивелира с горизонтальным лучом визирования.

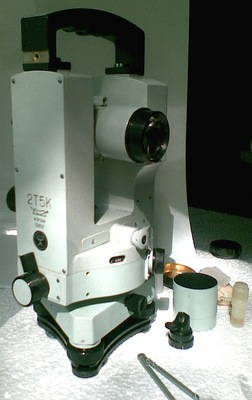

Рисунок. 2.1 - Теодолит 2Т5К

Таблица 2.1

Технические характеристики

Средняя квадратическая погрешность измерения горизонтального угла одним приемом	5”*
Погрешность измерения вертикальных углов:
- систематическая	≤10”*
- случайная	≤ 6”*
Погрешность ориентирования по буссоли:
- систематическая**	≤ 30’
- случайная	≤ 10’
Пределы измерения вертикальных углов	-550 до +700

До начала работ по измерению углов необходимо произвести испытания, поверки и исследования теодолитов.

Испытанию подлежат механические условия теодолита; поверкам - геометрические условия, которым должно удовлетворять взаимное расположение частей теодолита, а исследованиям подлежит работа отдельных узлов теодолита с целью установления, влияния неправильности работы узлов на точность измерения угла.

После внешнего осмотра испытывают следующие механические условия:

1. Ход подъёмных винтов подставки должен быть плавным.

2. Штатив и подставка должны обеспечивать азимутальную устойчивость при вращении горизонтального круга.

Для проверки устойчивости штатива устанавливают на него теодолит и приводят его в рабочее положение. После этого, наведя зрительную трубу на удаленную точку, рукой слегка нажимают штатив с одной и другой стороны. После прекращения воздействия на штатив изображение точки должно оставаться в центре сетки нитей. В противном случае надо потуже затянуть винты ножек штатива.

Устойчивость подставки проверяют аналогично, но только поворачивают (нажимают) корпус подставки. Изображение точки должно возвращаться на прежнее место, т. е. действуют упругие деформации. В противном случае необходимо подтянуть гайки регулировки хода подъёмных винтов.

Поверке подлежат следующие геометрические условия, которым должно удовлетворять расположение частей теодолита.

1. Ось цилиндрического уровня на алидаде горизонтального круга должна быть перпендикулярна оси вращения теодолита.

Вертикальную ось обращения теодолита ZZ приводят при угловых измерениях в отвесное положение с помощью цилиндрического уровня возле алидады горизонтального круга, ось LL которого должна быть перпендикулярной к вертикальной оси ZZ теодолита. Если данное условие выполняется, то после приведения пузырька уровня в нуль-пункт и поворота алидадой части на 180° вокруг осы ZZ ось уровня LL сохранит горизонтальное положение HH, то есть пузырек уровня останется в нуль пункте.

В нашем случае в теодолите 2Т5К № 2053/82935 данное условие выполняется, и юстировка не требуется.

2. Визирная ось зрительной трубы должна быть перпендикулярна горизонтальной оси вращения трубы. Несоблюдение этого условия вызывает коллимационную ошибку.

В теодолите 2Т5К и других с односторонней системой отсчета по лимбу величина 2С, вычисленная по формуле (2.1), будет содержать в себе влияние эксцентриситета алидады. В связи с этим в теодолитах этого типа (с односторонней системой отсчета по лимбу) поверку производят в такой последовательности:

а) приведя ось вращения теодолита в отвесное положение, визируют на одну и туже точку при двух положениях вертикального круга и берут отсчёты по горизонтальному кругу Л₁ и П₁.

б) открепив винт подставки поворачивают теодолит в подставке на 180⁰ и, приведя его ось вращения в отвесное положение, снова визируют на ту же точку при двух положениях вертикального круга и берут отсчёты по горизонтальному кругу Л₂ и П₂. Величину С вычисляют:

(2.1)

Расчёты:

С=(303^o37’00’’-123^o35’00’’180)+(303^o37’19’-123^o29’59’’180)/4 = 0^o00’17,25’’

В теодолитах, используемых для измерения углов в полигонометрии 4 класса, величина 2С не должна быть более 20". В теодолитах со шкаловым микроскопом она не должна превышать величины удвоенной точности отсчитывания.

Для данного теодолита коллимационная ошибка была вычислена всеми членами бригады и среднее значение равно 15,6″ (см журнал поверок)

3. Место нуля (МO) вертикального круга должно быть постоянным и близким к нулю. В оптических теодолитах величина МО - определяется и устроняется, так же как и в технических.

Для теодолита 2Т5К место нуля считается по формуле:

(2.2)

Расчёт МО:

МО=(0^o00’15,5’’+0^o00’14,5’’)/2=0^o00’15’’

В нашем случае МО имеет следующие значение 0^o00’15″ что равно допустимому значению 0^o00’15″.

4. Поверка компенсатора

Проверяется точность и диапазон работы компенсатора. Берётся показание с вертикального лимба, которое составляет 4^o07’30’’. После вращения подъемного винта подставки до тех пор, пока не прекратилось смещение изображения штриха вертикального лимба относительно шкалы микроскопа, показания с вертикального лимба составило 3^o54’00’’. Разность между показаниями равна 13’30’’, которая больше 3'. Т.о. поверка была выполнена успешно.

Вычисление выполняется согласно формулам (2.3) и (2.4):

В₂ - В₁ = В (2.3) В^’₂ - В^’₁ = В^’ (2.4)

Расчёт:

4^o07’30’’- 3^o54’00’’ = 0^o13’30’’ 2^o01’00’’–2^o16’00’’=-1^o45’00’’

5. Поверка оптического центрира не может выполняться, так как нет марки.

6. Определение рена отсчетного устройства.

Изображение одного деления лимба должно быть равно 60 делениям шкалы микроскопа.

Для теодолита 2Т5К техническим паспортом определены также поверки определения наклона горизонтальной оси, коллиматорных визиров, определения коэффициента нитяного дальномера, погрешности ориентир-буссоли. Но в нашем случае выполнение данных поверок нецелесообразно.

Таким образом, по результатам выполненных поверок можно сделать, вывод, что теодолит № 2053/82935 пригоден для использования.

Бригадой №3, геодезические измерения проводились при помощи электронного тахеометра 3ТА5Р «УОМЗ» (рисунок 2.1.1).

Рисунок 2.1.1 – Электронный тахеометр 3ТА5Р «УОМЗ»

Тахеометр оснащен двухосевым компенсатором наклона инструмента с диапазоном работы ± 5’, автоматическим аттенюатором, четырехстрочным жидкокристаллическим экраном с подсветкой и 12 клавишной клавиатурой, при помощи которой производится управление всеми режимами измерений, вычислений, записи и передачи данных.

Тахеометром можно производить измерения полярных и прямоугольных координат, высотных отметок, площадей земельных участков, а также горизонтальных проложений.
