Расчет дефлегматора

В дефлегматоре дистиллят подается в межтрубное пространство, а вода в трубы.

Т.к. дистиллят изменяет свое агрегатное состояние, его температура не меняется .

Физические свойства конденсата при (физические свойства дистиллята найдены из таблиц п.3 методом интерполяции):

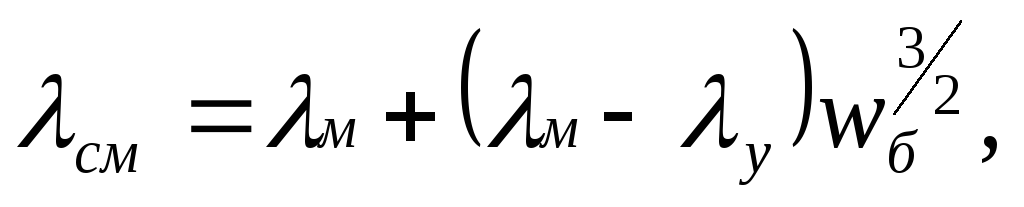

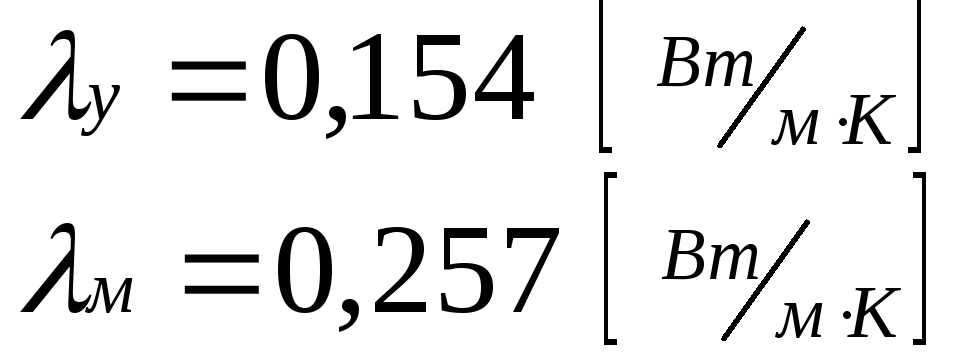

Теплопроводность конденсата:

причем

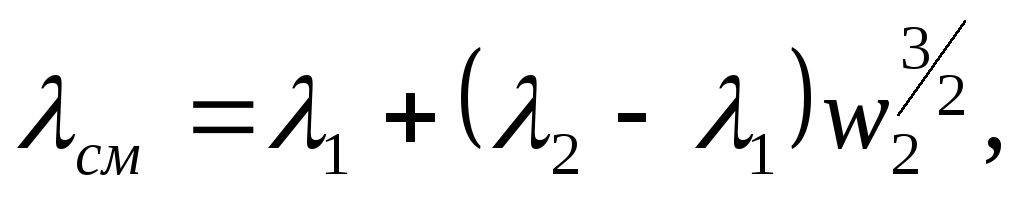

Т.к. , то где

Плотность конденсата:

Удельная теплота конденсации:

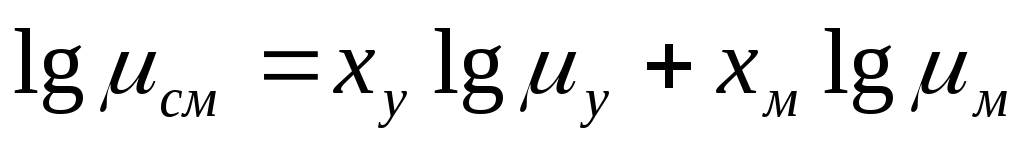

Вязкость конденсата:

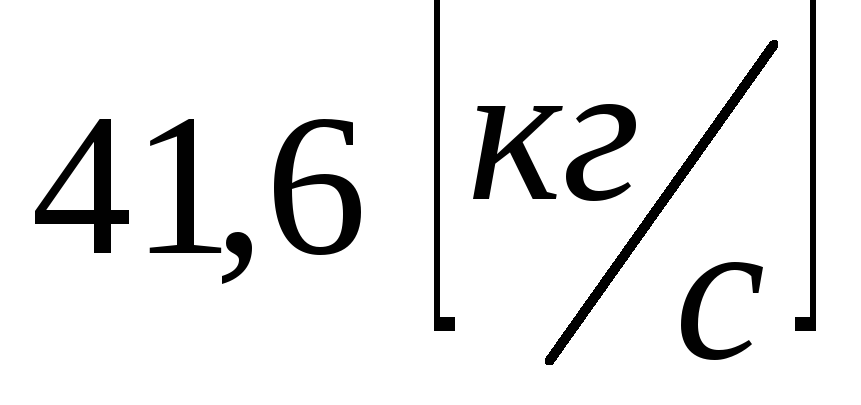

Расход пара:

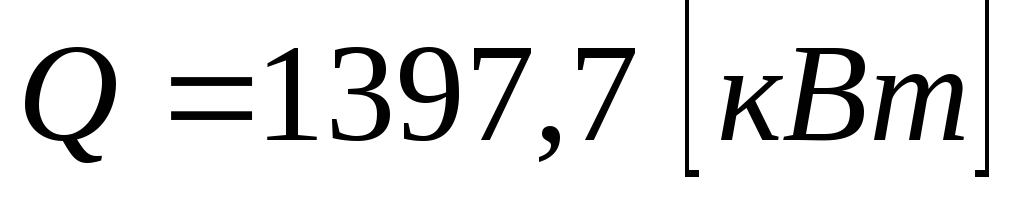

Тепло конденсации отводится водой с начальной температурой , температура воды на выходе из конденсатора

Физические свойства воды при [2]:

Теплопроводность жидкости в трубах:

Вязкость жидкости в трубах:

Теплоемкость жидкости в трубах:

Сумма термических сопротивлений стенки труб и загрязнений:

где - теплопроводность материала стенки (примем материал – нержавеющая сталь ), - толщина стенки (примем ), - термические слоев загрязнений с обеих сторон стенки.

Поскольку дистиллят – органическая жидкость, в соответствии с табл. II.2 (с. 21) [1] примем термические сопротивления загрязнений равными

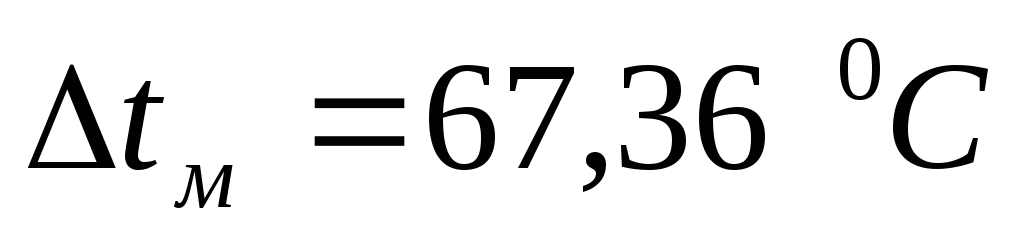

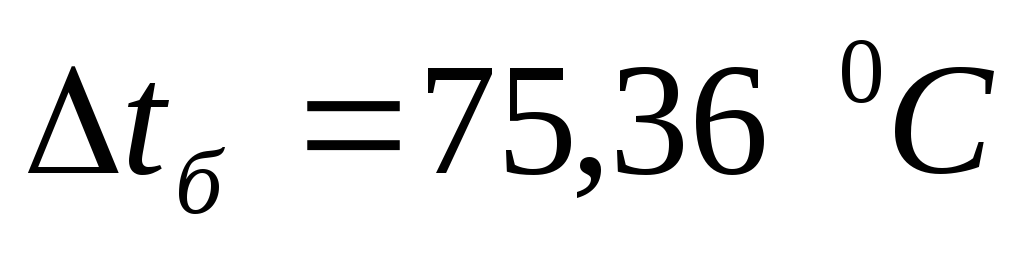

Средняя разность температур:

Расход жидкости:

- (из результатов программы Рабирек – 7).

Далее с помощью программы «Расчет кожухотрубчатых теплообменников» и в соответствии с табл. II.3 (с. 25) [1] подбираем подходящий теплообменник.
