Расчет холодильника дистиллата.

В холодильнике дистиллата смесь подается в межтрубное пространство, а вода в трубы.

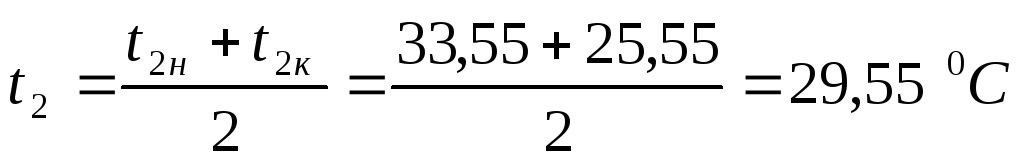

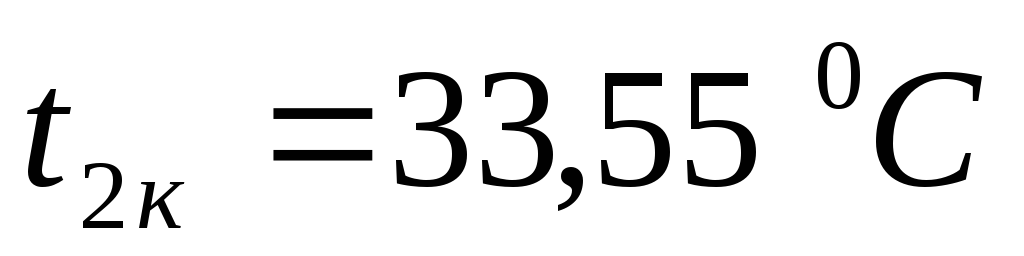

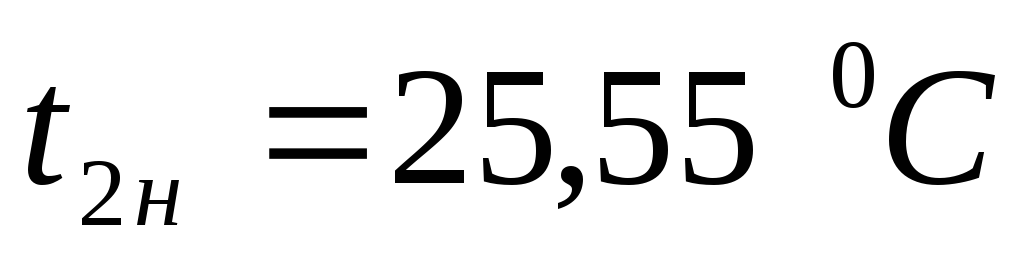

Тепло конденсации отводится водой с начальной температурой , примем температуру воды на выходе из конденсатора

Физические свойства воды при [2]:

Теплопроводность теплоносителя в трубах:

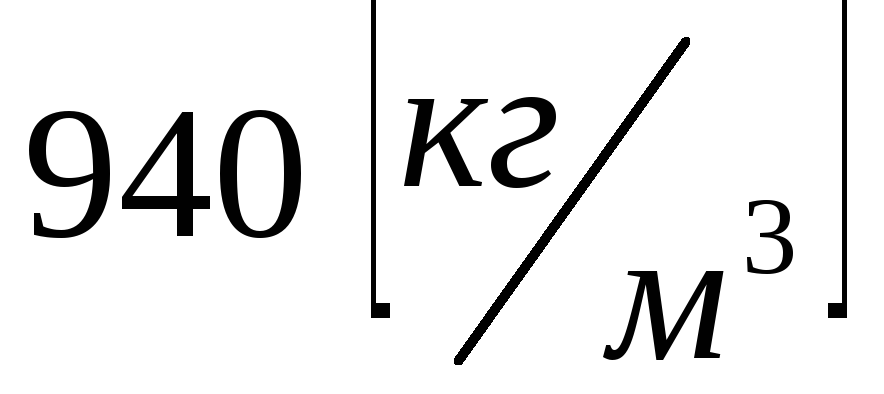

Плотность теплоносителя в трубах:

Вязкость жидкости в трубах:

Теплоемкость жидкости в трубах:

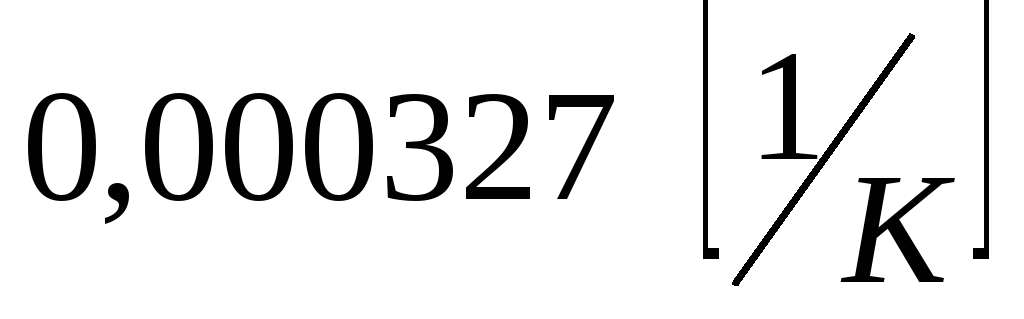

Коэффициент объемного расширения:

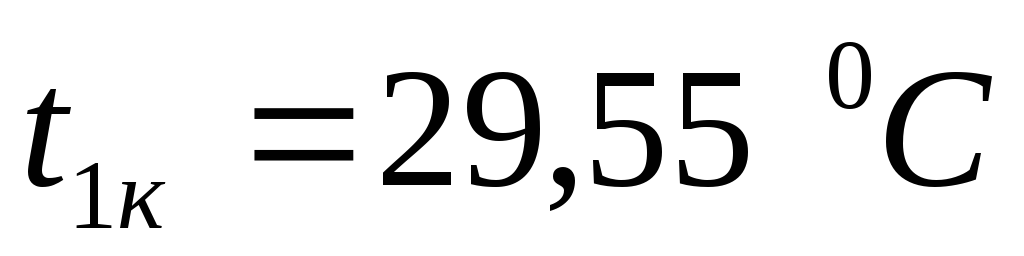

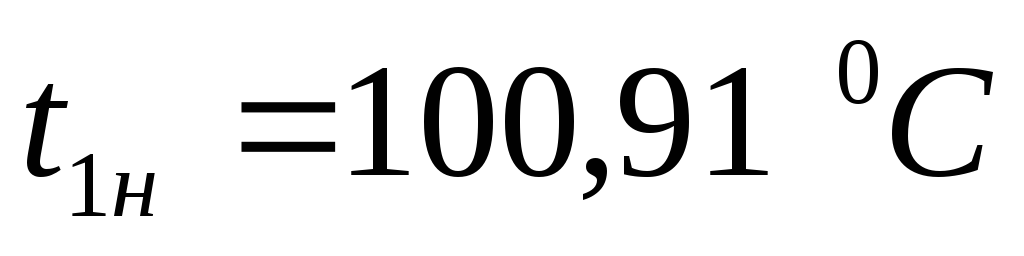

Т.к. дистиллат не изменяет свое агрегатное состояние, его температура меняется от до

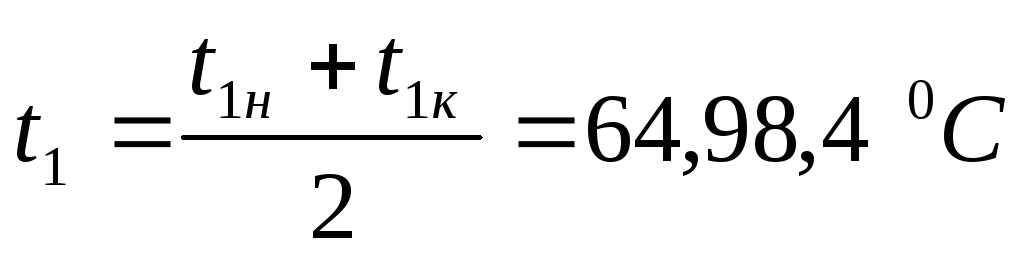

Физические свойства дистиллата при (физические свойства дистиллата принимаем равными физическим свойствам чистой уксусной кислоты (т.к. массовая доля муравьиной кислоты в дистиллате очень мала – 0,01) найдены из таблиц п.3 методом интерполяции):

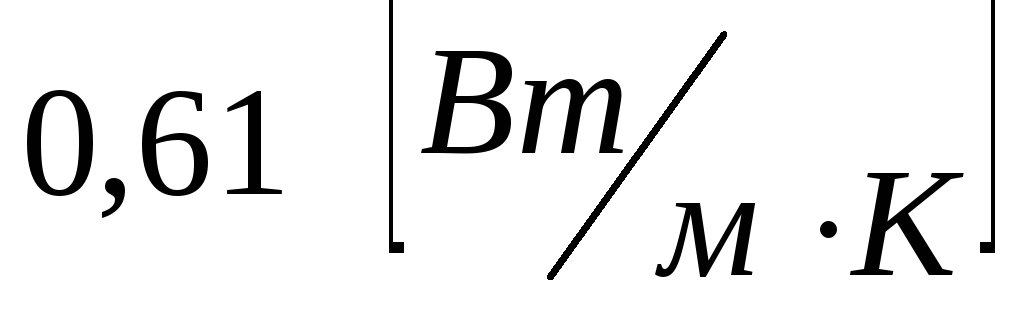

Теплопроводность теплоносителя в мтр. пр-ве:

Вязкость теплоносителя в мтр. пр-ве:

Теплоемкость теплоносителя мтр. пр-ве:

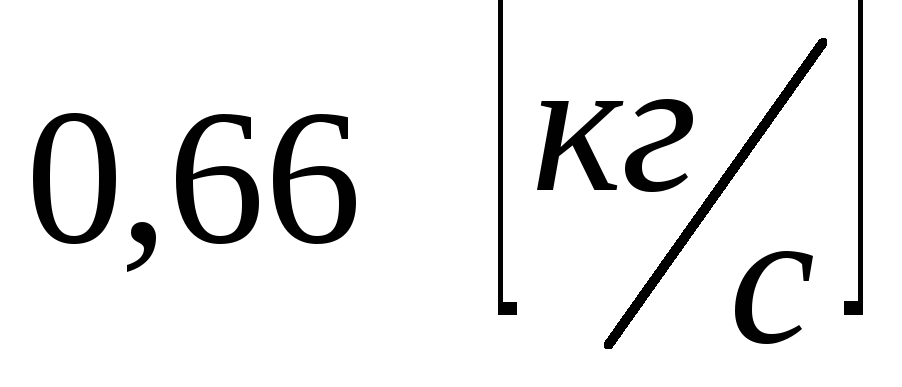

Массовый расход теплоносителя в мтр. пр-ве:

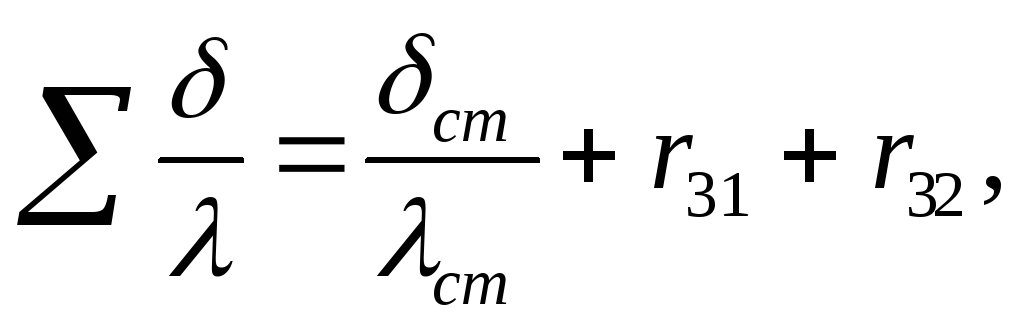

Сумма термических сопротивлений стенки труб и загрязнений:

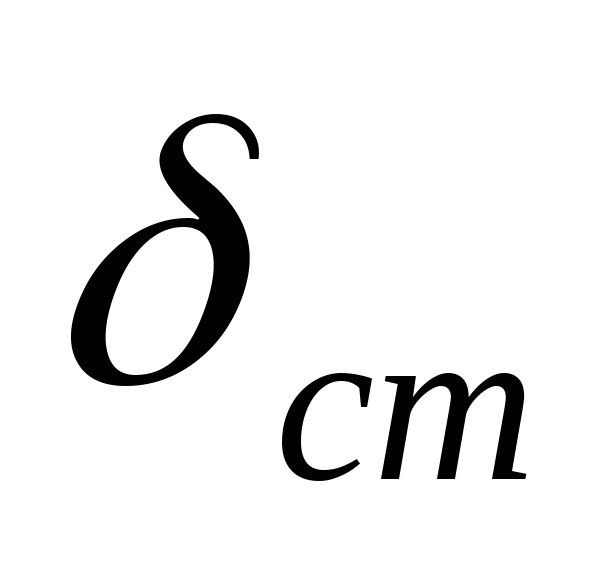

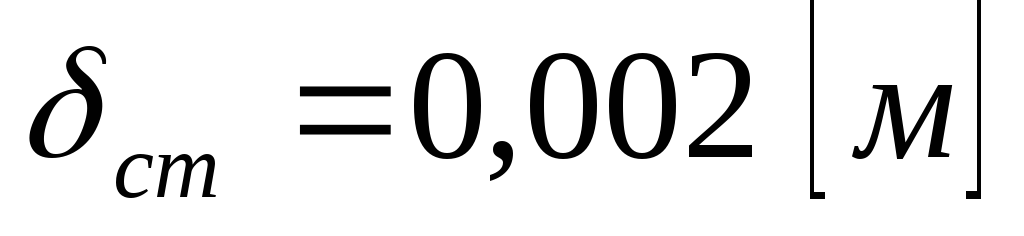

где - теплопроводность материала стенки (примем материал – нержавеющая сталь ), - толщина стенки (примем ), - термические слоев загрязнений с обеих сторон стенки.

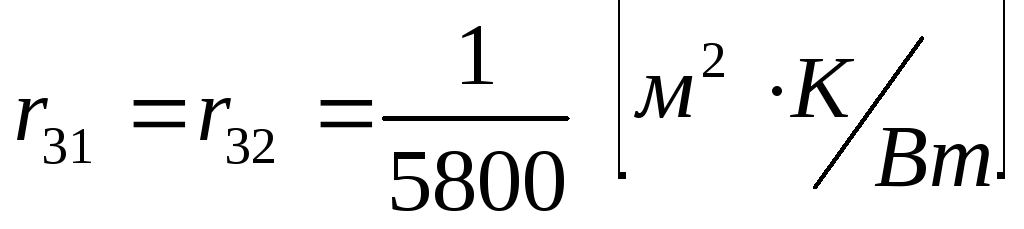

Поскольку кубовый остаток – органическая жидкость, в соответствии с табл. II.2 (с. 21) [1] примем термические сопротивления загрязнений равными

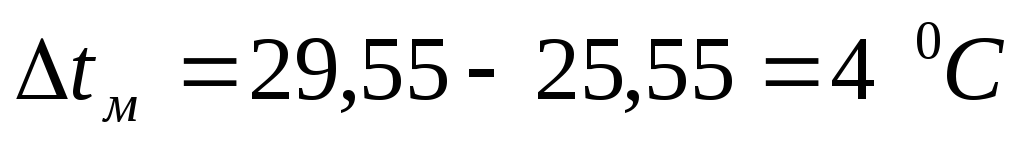

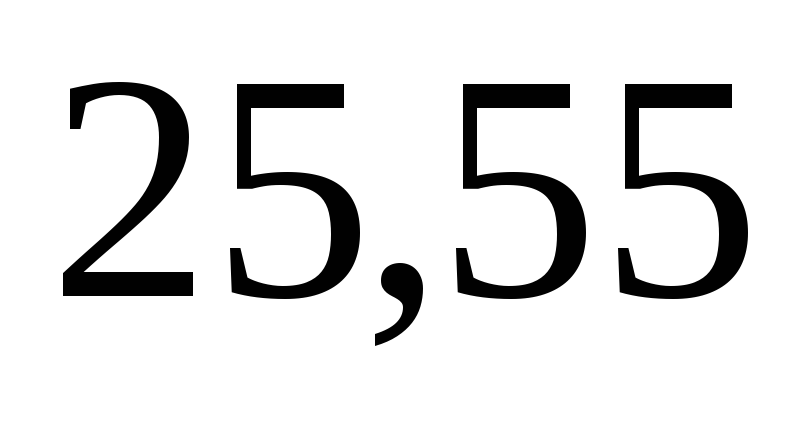

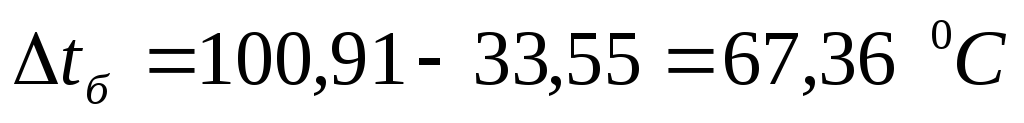

Средняя разность температур:

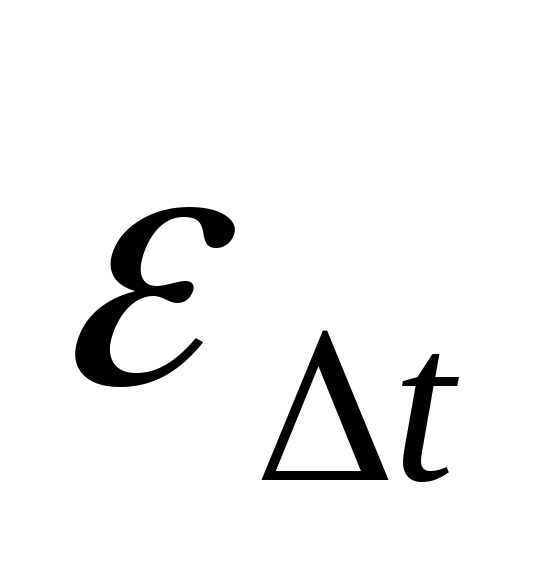

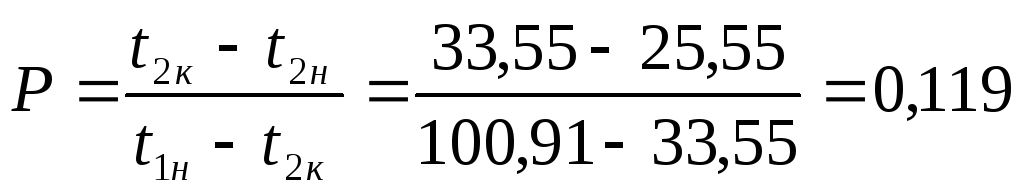

Коэффициент, учитывающий снижение средней движущей силы при смешанном токе (безразмерный):

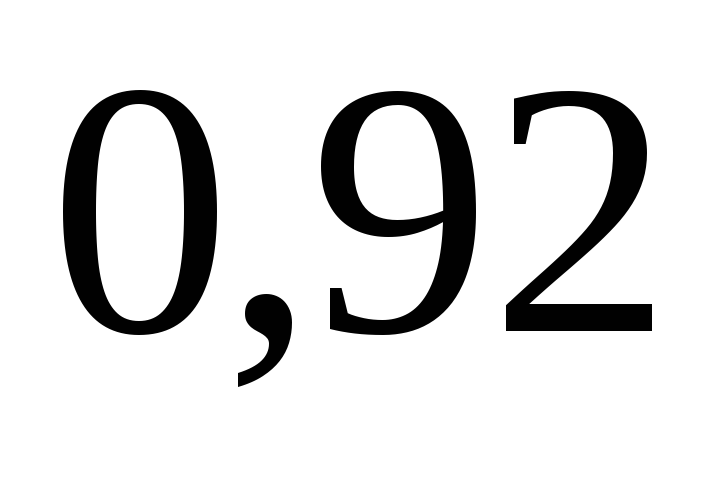

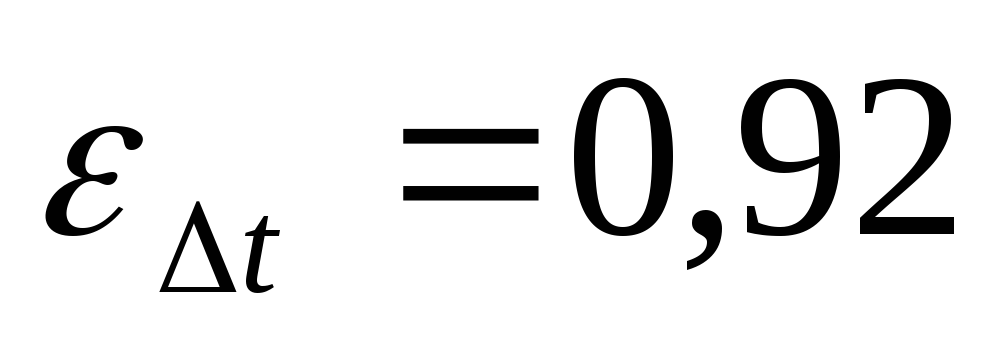

В соответствии с рис. II.1 [1] «Определение поправки при сложном взаимодвижении теплоносителей» получили

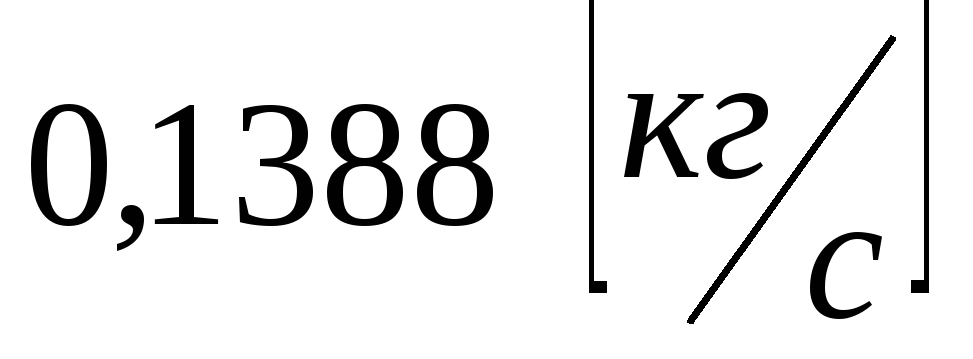

Массовый расход теплоносителя в трубах:

Далее с помощью программы «Расчет кожухотрубчатых теплообменников» и в соответствии с табл. II.3 (с. 25) [1] подбираем подходящий теплообменник.
