Расчет толщины тепловой изоляции

Расчет тепловой изоляции выполняем для самой горячей точки в аппарате (кипятильник) t=119,6 ^оС.

Принимаем температуру окружающей среды равной 20 ^оС, t_ст=40 ^оС.

Коэффициент теплоотдачи лучеиспусканием рассчитываем по формуле:

=9,74+0,07 t=9,74+0,07 (40–20)=11,4 Вт/м²/К [4 cтр.168, 4–71]

Количество тепла, теряющееся с единицы поверхности:

Вт/м²

Изоляцию изготавливаем из материала – совелит;

Коэффициент теплопроводности совелита =0,098

[4 cтр.529, табл. XXVIII]

Толщина слоя тепловой изоляции равна:

м

Принимаем её равной 45 мм.

Пусть тепловые потери составляют 3% от тепловой нагрузки кипятильника:

Q_П=0,03×Q_K=0,03×1580,1 кВт=47,4 кВт

Теперь необходимо проверить обеспечивает ли рассчитанный слой изоляции принятые потери.

Площадь поверхности, с которой возможны теплопотери:

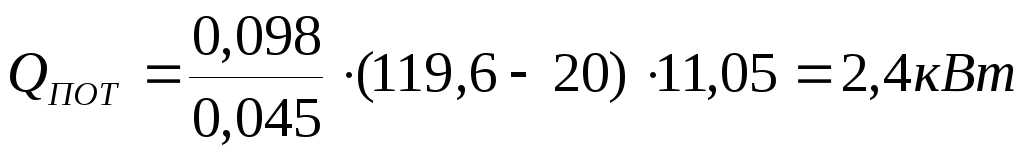

Тепловые потери:

[4 c.149 4–4]

Таким образом, тепловые потери 2,4 кВт меньше принятых 47,4 кВт, следовательно, рассчитанный слой изоляции достаточен для обеспечения необходимого теплового режима функционирования колонны.
