4.5 Развертывание сил и средств для транспортирования воды мсп к месту пожара подвозом

Ее организуют в случаях, когда нет другой возможности транспортировать воду к месту пожара. Число привлекаемых к подвозке воды МСП, зависит от расхода воды на тушение пожара. При участии в подвозке воды нескольких автоцистерн наиболее целесообразно одну автоцистерну установить на водоем для забора воды и заполнения емкостей, прибывающих МСП, вторую автоцистерну установить у места пожара для обеспечения работы столов рис. 4.18-4.19. Остальные МСП подвозят воду.

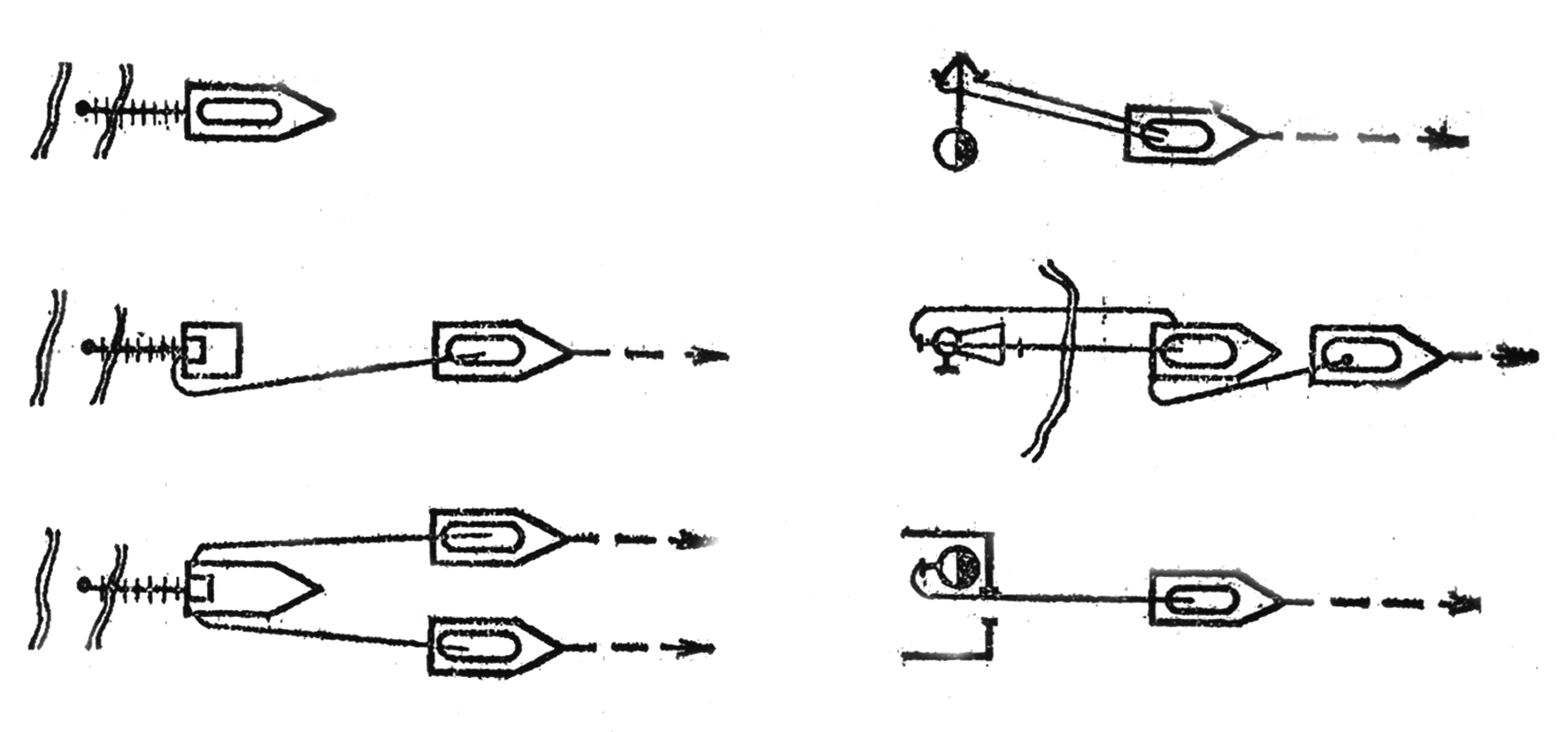

Рис. 4.18. Способы заправки емкостей МСП водой.

Привезенной водой можно заполнять специальную промежуточную емкость или емкость автоцистерны, установленной у места пожара. Рис 6.46. При подвозе воды к месту пожара автоцистернами следует иметь в виду, что емкость автоцистерн лучше заполнять через горловину. С учетом времени на заполнение емкости автоцистерны у водоисточника до места пожара и времени слива воды с автоцистерны в промежуточную емкость можно рассчитать необходимое число автоцистерн для обеспечения водой определенного числа стволов.

Рис. 4.19. Схемы расхода воды из МСП на месте тушения пожара.

При задействовании для подвоза приспособленных МСП, имеющих емкости для транспортировки воды, на пункте расхода целесообразно оставлять головную АЦ. Прибывшие к месту пожара МСП сливают запас воды в емкость головной цистерны, насосная установка, которой обеспечивает подачу воды к стволам. Головная АЦ не участвует в цикле подвоза, поэтому при определении требуемого числа МСП в расчет не принимается.

4.6. Гидроэлеваторные системы подачи огнетушащих веществ

При плохих подъездах к открытым водоемам и при наличии водоисточников с уровнем воды ниже 7 м от оси насоса забор ее осуществляют с помощью гидроэлеваторных систем. Схема забора воды гидроэлеваторами приведены на рис. 4.20-4.22. Гидроэлеваторными системами можно так же забирать воду с глубины до 20 м, по горизонтали до 100 м. в качестве струйных насосов в этих системах используют гидроэлеваторы Г-600 и Г-600 А. или аналогичные им технические устройства.

Характеристика гидроэлеваторов представлена в табл. 4.8..

Таблица 4.8

Техническая характеристика гидроэлеваторов

Показатели	Единица измерения	Марки гидроэлеваторов
		Г-600	Г-600А
Производительность при давлении перед гидроэлеватором 0,8 – 1 МПа	л/мин	600	600
Рабочее давление	МПа	0,2 – 1,0	0,2 – 1,2
Рабочий расход воды при давлении перед гидроэлеватором 0,8 – 1 МПа	л/мин	550	550
Коэффициент эжекции	-	1,1	1,1
Наибольшая высота подъема подсасываемой воды: При рабочем давлении 1,2 МПа При рабочем давлении 0,2 МПа	м	19 1,5	19 1,5
Масса	кг	6,9	5,6

Одно из основных условий запуска гидроэлеваторной системы является наличие определенного запаса воды, которое должно быть достаточно для заполнения полости насосной установки и пожарной рукавной линии от насосной установки до гидроэлеватора и от гидроэлеватора до насосной установки МСП. При этом запас воды должен быть 1,5 кратный.

При заборе воды с больших глубин (18…20 м и более) насосная установка МСП должна создавать напор, равный 100…120 м. в этих условиях рабочий расход воды в гидроэлеваторной системе будет повышаться, а расход воды подаваемый насосной установкой МСП – снижаться по сравнению с номинальным и могут создаться условия, когда суммарный рабочий расход гидроэлеваторов превысит подачу воды МСП. В этих случаях гидроэлеваторная система не будет работать совместно с насосной установкой МСП.

Гидроэлеваторные системы используют также для уборки излишне пролитой воды, откачки воды из труднодоступных мест, откачки горючих жидкостей. При развертывание насосно-рукавной системы для забора воды с помощью одного гидроэлеватора (рис. 6.50), прокладывают рукавную линию от напорного патрубка насосной установки к гидроэлеватору и от гидроэлеватора в емкость МСП или соединяют ее с всасывающим патрубком насосной установки, переносят и устанавливают в водоеме гидроэлеватор, прокладывает магистральную рукавную линию от второго напорного патрубка насосной установки к разветвлению, устанавливают рукавное разветвление. Прокладывает рукавную линию от разветвления, которую соединяют со стволом.

При подаче воды от гидроэлеватора в емкость МСП, вода может быть забрана с помощью всасывающих рукавов (рис. 4.20) или непосредственно насосной установкой.

Рис 4.20. Развертывание МСП при заборе, транспортировании и подаче воды с помощью гидроэлеватора:

I - присоединенного к всасывающему патрубку;

II - через емкость автоцистерны.

На ликвидацию горения на пожаре требуется большое количество воды, которая имеется в достаточном количестве, но забрать ее непосредственно насосной установкой МСП не представляется возможным. В таком случае рекомендуется использовать насосно-рукавную систему с использованием для забора воды двух гидроэлеваторов.

На рис. 4.21 такая система показана для построения которой задействовано два МСП с пожарными расчетами.

Рис. 4.21. Развертывание МСП для забора транспортирования воды с подачей одного ствола РС–70 и двух стволов РС–50 при помощи двух гидроэлеваторов Г–600.

Подача пены на пожаре, при заборе воды с помощью гидроэлеваторов могут быть рекомендованы насосно-рукавные системы представленные на рис. 4.22 (цифры показывают один из вариантов действий участников тушения пожара при развертывании).

Рис. 4.22 Развертывание МСП при заборе воды гидроэлеватором и транспортированием воды и раствора ПО в воде с подачей пенного ствола:

I - присоединенного к всасывающему патрубку;

II - через емкость цистерны.
