2.3. Средства малой механизации и подъемно-транспортные средства

К средствам малой механизации и подъемно-транспортным средствам относятся подъемники, тали, тельферы, домкраты и тележки, предназначенные для обеспечения подачи к рабочему месту и от него предметов труда.

Подъемно-транспортные механизмы следует применять в случае подъема предметов труда и оснастки весом более 100 Н.

В курсовом работе необходимо подобрать средства малой механизации и подъемно-транспортные средства, указать тип этих средств, привести их основные характеристики, описать их назначение.

3. Пространственная организация рабочего места

Пространственная организация рабочего места – это расположение оборудования, технологической и организационной оснастки, предметов труда и самого работающего на рабочем месте.

Планировка должна обеспечивать наиболее удобное взаимное расположение оборудования, оснастки, предметов труда и самого работающего, что должно привести к исключению из трудового процесса лишних движений, ведущих к быстрой утомляемости работающих и потерям рабочего времени.

На рисунке 2 в качестве примера приведена планировка участка ремонта топливной аппаратуры.

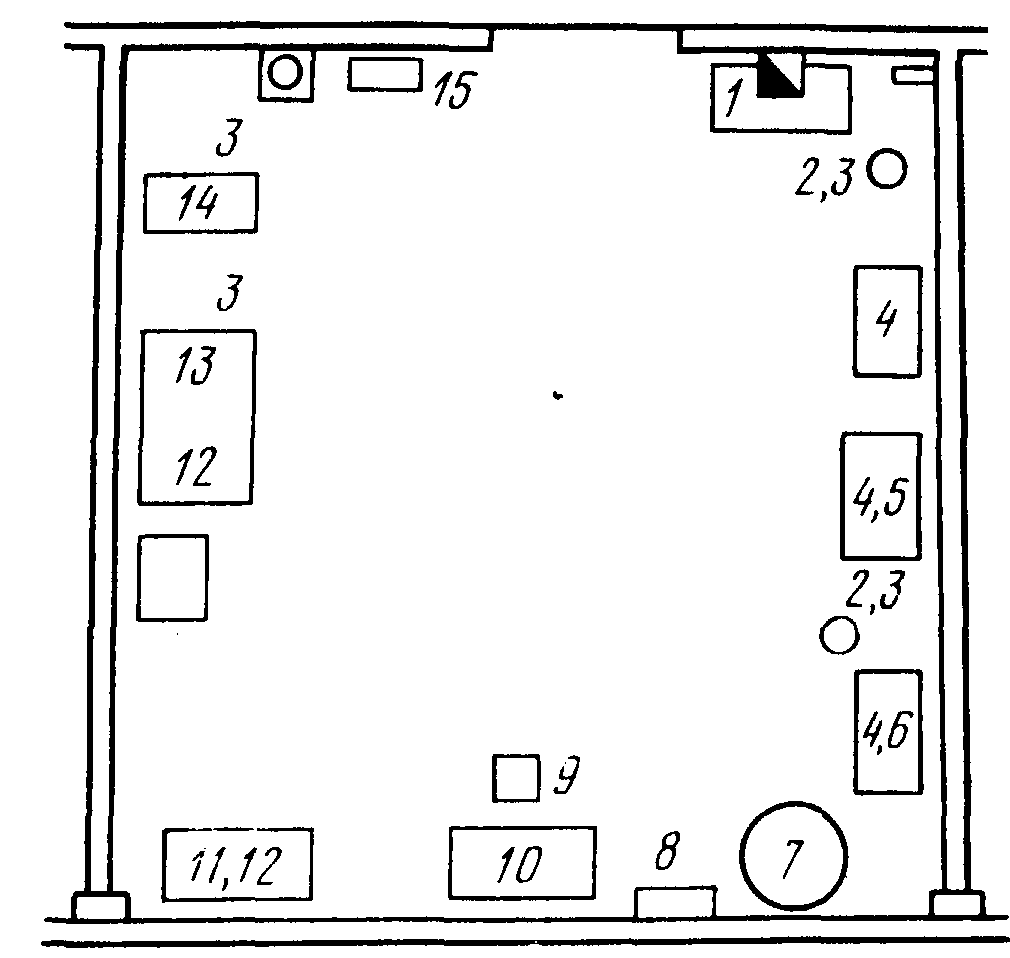

Рисунок. 2 - Планировка участка ремонта топливной аппаратуры

/ — стеллаж; 2 — барабаны с самонаматы­вающимся шлангом для воздуха; 3 — пистолеты для обдува деталей воздухом; 4 — верстаки; 5 — приспособление для сборки-разборки карбюраторов; 6 — при­способление для сборки-разборки топлив­ных насосов; 7 — ларь для обтирочных ма­териалов; 8 — ящик для мусора; 9 — подъ­емно-поворотный стул; 10 — конструкторс­кий стол; // — приспособление для шли­фовки плоскостей разъема топливной ап­паратуры; 12 — технические весы с разно­весом 200 г; 13 — установка для проверки карбюраторов и топливных насосов; 14 — газоанализатор; 15 — ванна для мойки деталей

По существующим нормам на каждого работающего должно приходиться не менее 4,5 кв.м производственной площади.

Планировка размещения оборудования начинается с определения величин горизонтальных проекций оборудования и оснастки, их суммирования с последующим умножением полученной суммы на коэффициент отношения площади участка, на котором оказывается услуга (см. табл.3), к этой сумме и добавлением к полученному результату величины n*4,5, гдеn -число работающих на производственном участке [2].

Таблица 3. Отношение площадей помещений к суммарной площади горизонтальной проекции устанавливаемого технологического оборудования

Наименование помещений	Отношение площадей
Помещения для работ слесарно-механических, электротехнических,	3,5
Помещения для работ агрегатных, шиномонтажных и малярных	4,0
Помещения для работ сварочных, термических, жестяницких, кузовных	4,5
Помещения для работ кузнечно-рессорных, деревообделочных и ацетилено-газогенераторнаых	5,0
Склады запасных частей и агрегатов, инстру­ментов. резины, смазочных и обтирочных ма­териалов	2,5

Расположение технологического оборудования и организационной оснастки должны обеспечивать свободный доступ обслуживания, удобное и безопасное передвижение людей.

Оптимальная рабочая зона при позе «сидя» - 600-1200 мм по высоте, 500 мм по глубине и 550 мм по фронту от центра сиденья. При позе «сидя» должно быть предусмотрено пространство для ног: высота – 600 мм, ширина – 500-600 мм, глубина – 450-550- мм.

Рабочая поза «стоя» применяется при работах, требующих большого количества движений с размахом более 1000 мм по фронту, 300 мм в глубину, 400 мм от поверхности рабочей зоны и усилия в 100-200 Н.

Все материальные элементы рабочего места подразделяются на предметы постоянного и временного пользования и в зависимости от этого располагаются в зонах досягаемости.

Кроме горизонтальной планировки размещения оборудования и оснастки для получения пространственной организации рабочего места в проекте необходимо представить их проекции на стены, у которых они располагаются с указанием высоты.

Планировка и проекции технологического оборудования и оснастки на стены участка должны выполняться в масштабе 1:50.
