Рекомендации по применению микросхем ТТЛ
3 Микросхемы следует согласовывать по нагрузочной способности. Так на выход 134 серии можно подключать только один вход 131 серии, а на выход 531 серии можно подключать 100 входов 134 серии.
4 Опасная ситуация для ТТЛ, когда на выходе уровень логического нуля.
Количество микросхем, которые можно подключить на выход показывает коэффициент разветвления:
KРАЗ = IВЫХ.МАХ0 / IВХ.МАХ0 .
Значения IВЫХ.МАХ0 и IВХ.МАХ0 определяют соответственно по выходным и входным характеристикам.

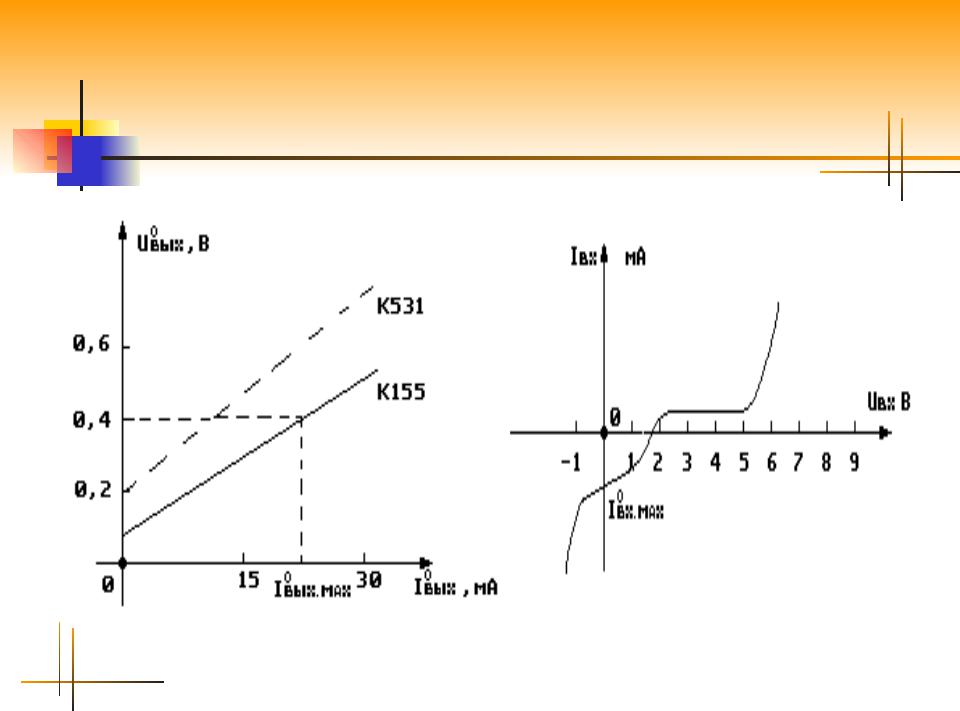

Определение IВЫХ.МАХ0 и IВХ.МАХ0
Рекомендации по применению микросхем ТТЛ
5 Необходимо применять меры по подавлению помех в месте их возникновения. С этой целью устанавливают один электролитический конденсатор ёмкостью 4,7 – 10мкФ, а также высокочастотные конденсаторы ёмкостью 0,047 – 0,47мкФ на каждые 5 – 10 корпусов.
6 Напряжение питания и его пульсации должны иметь значения, указанные в нормативной документации. Так, в частности для 155 серии, напряжение питания 5 0,25В для микросхем широкого применения и 5 0,5В для микросхем специального назначения. Напряжение пульсации не должно превышать 100мВ.
7 Следует предохранять микросхемы от повышенного напряжения питания. Так, в частности для 155 серии, допускается повышенное напряжения питания до 7В в течении 5мс.
Рекомендации по применению микросхем ТТЛ
8 Параллельное соединение выходов микросхем недопустимо.

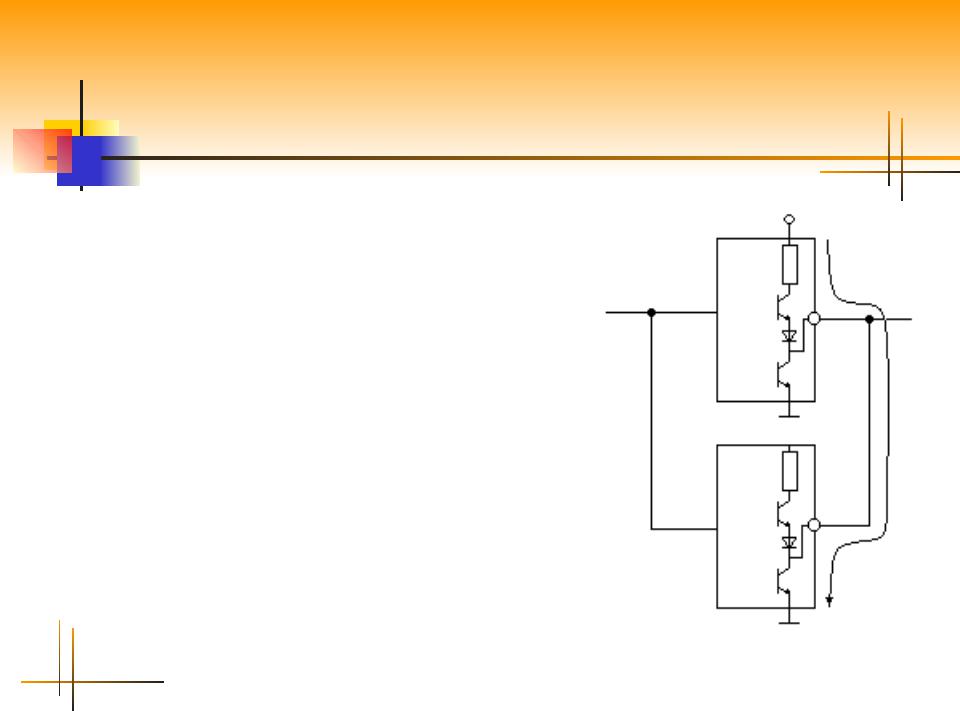

9 Параллельное соединение микросхем с целью увеличения нагрузочной способности в общем случае недопустимо. Допускается только объединение элементов, входящих в один корпус.
